КОННЕКТОР ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-23

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6. Коннектор подушки безопасности

A: ОПЕРАЦИЯ

1. ПИТАНИЕ

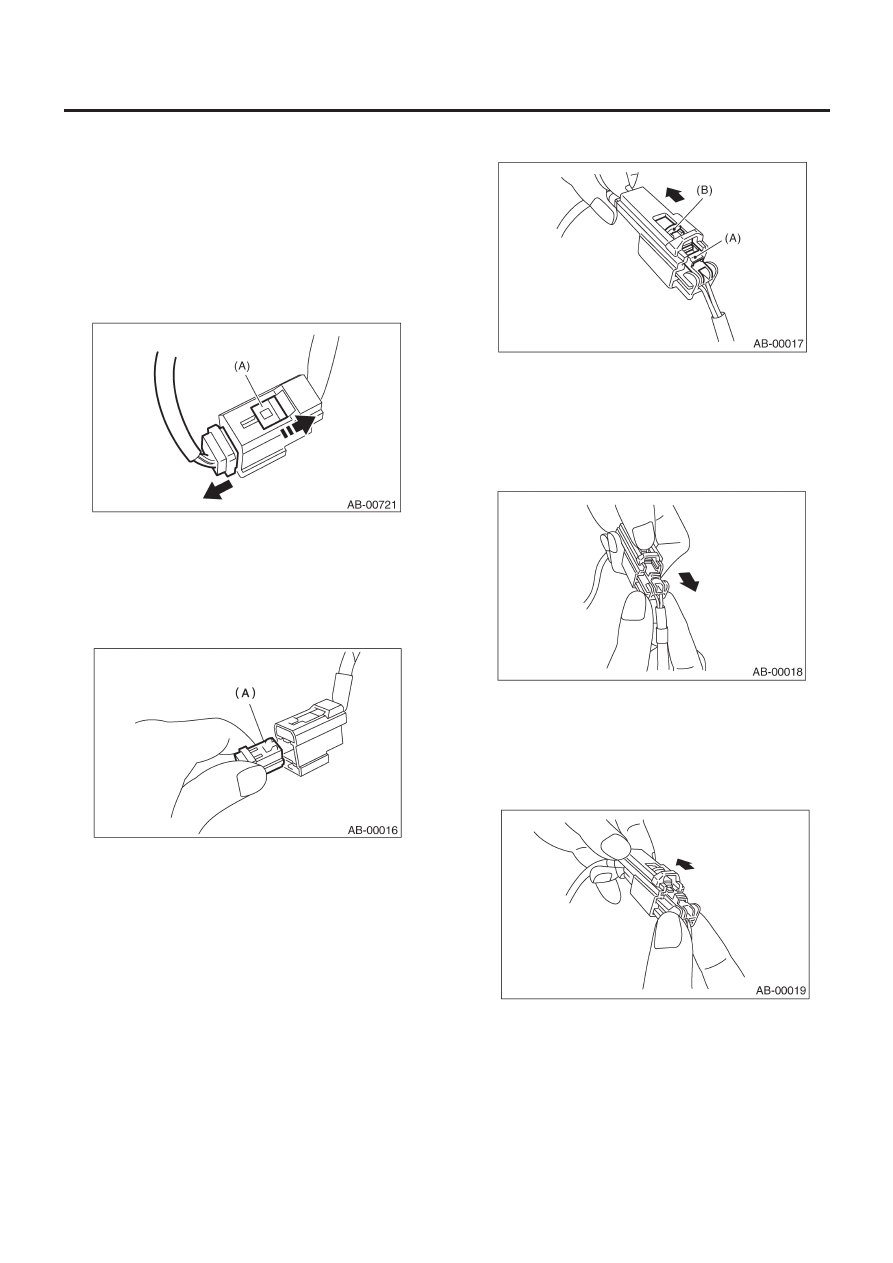

1) Как отсоединять:

(1)  Передвиньте скользящий замок (A) в направлении

стрелки.

(2)  Отсоедините коннектор при передвинутом скользя-

щем замке (A)

ОСТОРОЖНО:
При нажимании на скользящий замок или при отсоеди-
нении коннектора следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор (A), осторожно вдавите его, пока не ус-
лышите звук соединения

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

(МЕЖДУ ПРОВОДКОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПОВОРОТНЫМ
СОЕДИНИТЕЛЕМ), ПОДУШКА БЕЗОПАСНОСТИ
ПАССАЖИРА И БОКОВАЯ ПОДУШКА
БЕЗОПАСНОСТИ

1) Как отсоединять:

(1)  Нажмите на рычажок замка (A).

(2)  При вжатом рычажке замка (A) передвиньте скользя-

щий замок в направлении (B) стрелки.

(3)  При оттянутом скользящем замке (B) высвободите ры-

чажок замка (A) до его начального положения, а затем
отсоедините коннектор.

ОСТОРОЖНО:
При нажимании на скользящий замок или при отсоеди-
нении коннектора следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор, осторожно вдавите его, пока не услы-
шите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

КОННЕКТОР ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-24

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ И УСТРОЙСТВО
ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ

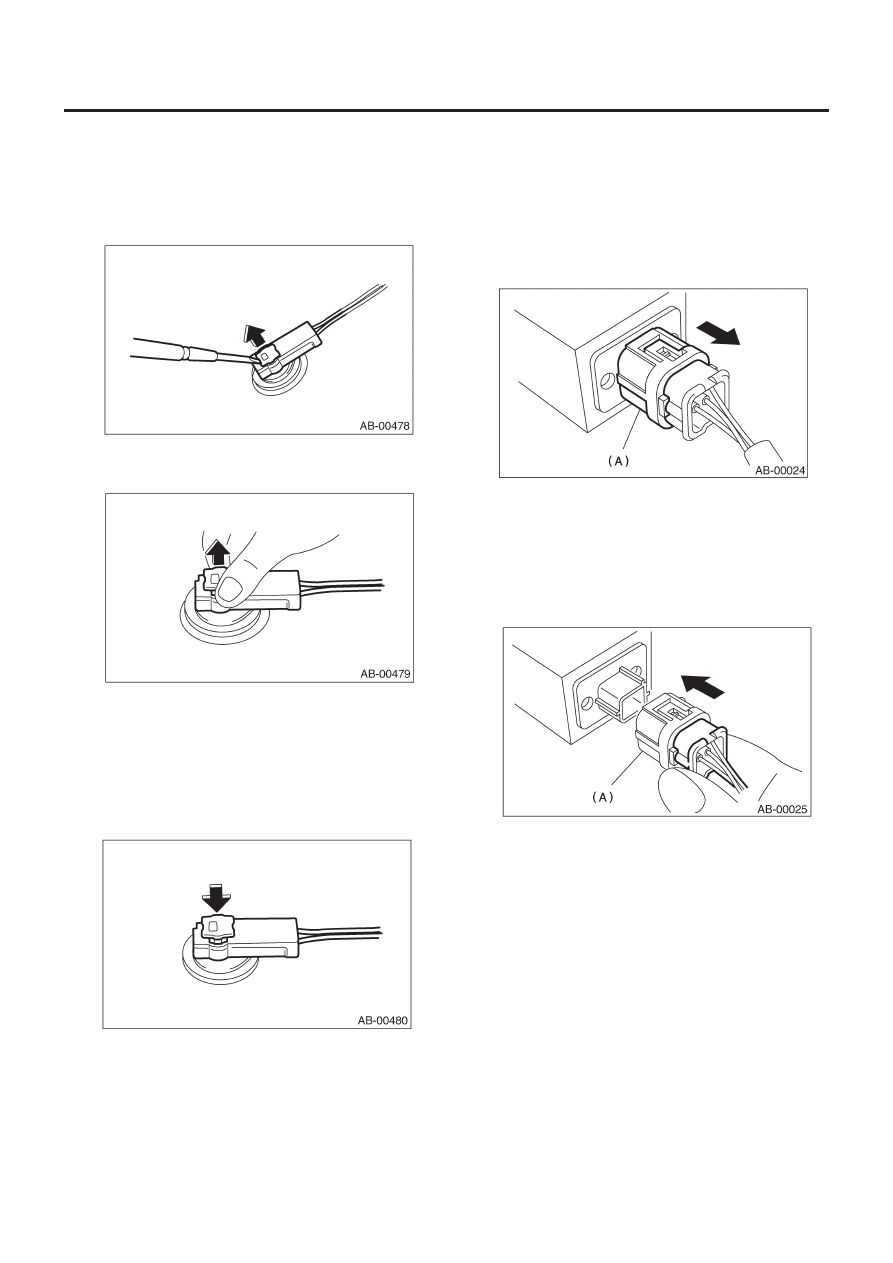

1) Как отсоединять:

(1)  С помощью плоской отвертки отожмите замок вверх

для размыкания.

(2)  Потяните за коннектор, чтобы отсоединить его от уст-

ройства модуля подушки безопасности водителя или
устройства втягивателя.

2) Как подсоединять:
Удерживайте коннектор и осторожно вдавливайте его, пока
не услышите звук соединения.

ОСТОРОЖНО:
• Внешняя часть (A) отходит назад, поэтому не кладите
руку на внешнюю часть.
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.

4. ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

И ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединять:
Удерживая внешнюю часть (A), потяните его в направлении
стрелки.

ОСТОРОЖНО:
При вытягивании скользящего замка или при отсоеди-
нении коннектора держите за коннектор, а не за провод.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте вставить нажимной замок.

ПРИНЦИП ЗАГОРАНИЯ ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-25

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

7. Принцип загорания предупреждающего

светового сигнала подушки безопасности

A:  ОСМОТР

Держа переключтаель зажигания в положении ON, убедитесь
в том, что предупреждающий световой сигнал подушки безо-
пасности гаснет после говения в течение, примерно, 6 секунд.

(1)  Предупреждающий световой сигнал подушки безопас-

ности

(2)  Приблизительно 6 секунд
(3)  Переключатель зажигания в положении ON

ВКЛ

ВЫКЛ

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

AB(diag)-26

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

8. Чтение диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

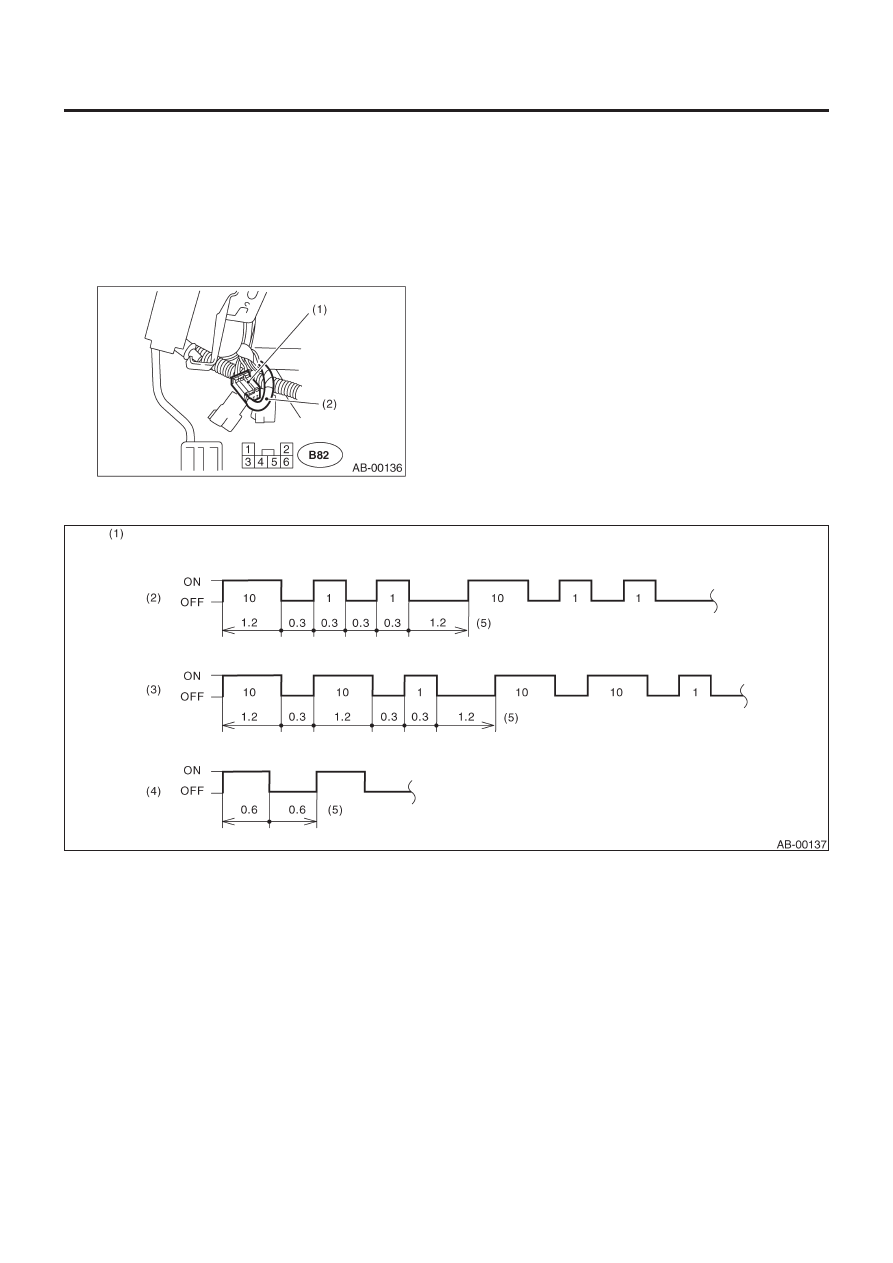

1) Поверните зажигание в положение ON.
2) Подсоедините клемму заземления к клемме № 1 диагно-
стического коннектора в районе нижней крышки панели инст-
рументов.

(1) Диагностический

коннектор

(2) Клемма

заземления

4) Поверните зажигание в положение OFF и отсоедините
клемму заземления от клеммы № 1 диагностического конне-
ктора.
5) Оберните ленту вокруг клеммы заземления и верните ее в
начальное положение.

3) Считайте DTC исходя из того, как мигает предупреждаю-
щий световой сигнал подушки безопасности.
Предупреждающий световой сигнал подушки безопасности
высвечивает код, соответствующий неисправным деталям.
Длинный участок (горение в течение 1.2 сек) указывает "де-
сятки", а короткий участок (горение в течение 0.3 сек) указы-
вает "единицы".

ПРИМЕЧАНИЕ:
• "Список диагностического кода неполадки (DTC)"
<См.AB(diag)-36,   Список диагностического кода неполад-
ки (DTC).>
• " Неполадка предупреждающего светового сигнала подуш-
ки безопасности " <См. AB(diag)-29, Неполадка предупреж-
дающего светового сигнала подушки безопасности.>

(1) Пример
(2)  Код вспышки 12:

(3)  Код вспышки 21:
(4)  Код нормальной вспышки:

(5)

Сек.
