РЕЖИМ ОСМОТРА

AB(diag)-27

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

9. Режим осмотра

A: ОПЕРАЦИЯ

Воссоздайте обстоятельства, опираясь на условия, излод-
женные в контрольном списке.

РЕЖИМ ОЧИСТКИ ПАМЯТИ

AB(diag)-28

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

10. Режим очистки памяти

A: ОПЕРАЦИЯ

1) Поверните зажигание в положение ON.
2) Подсоедините клемму заземления (клемма заземления
"A") к клемме № 1 диагностического коннектора в районе
нижней крышки панели инструментов.

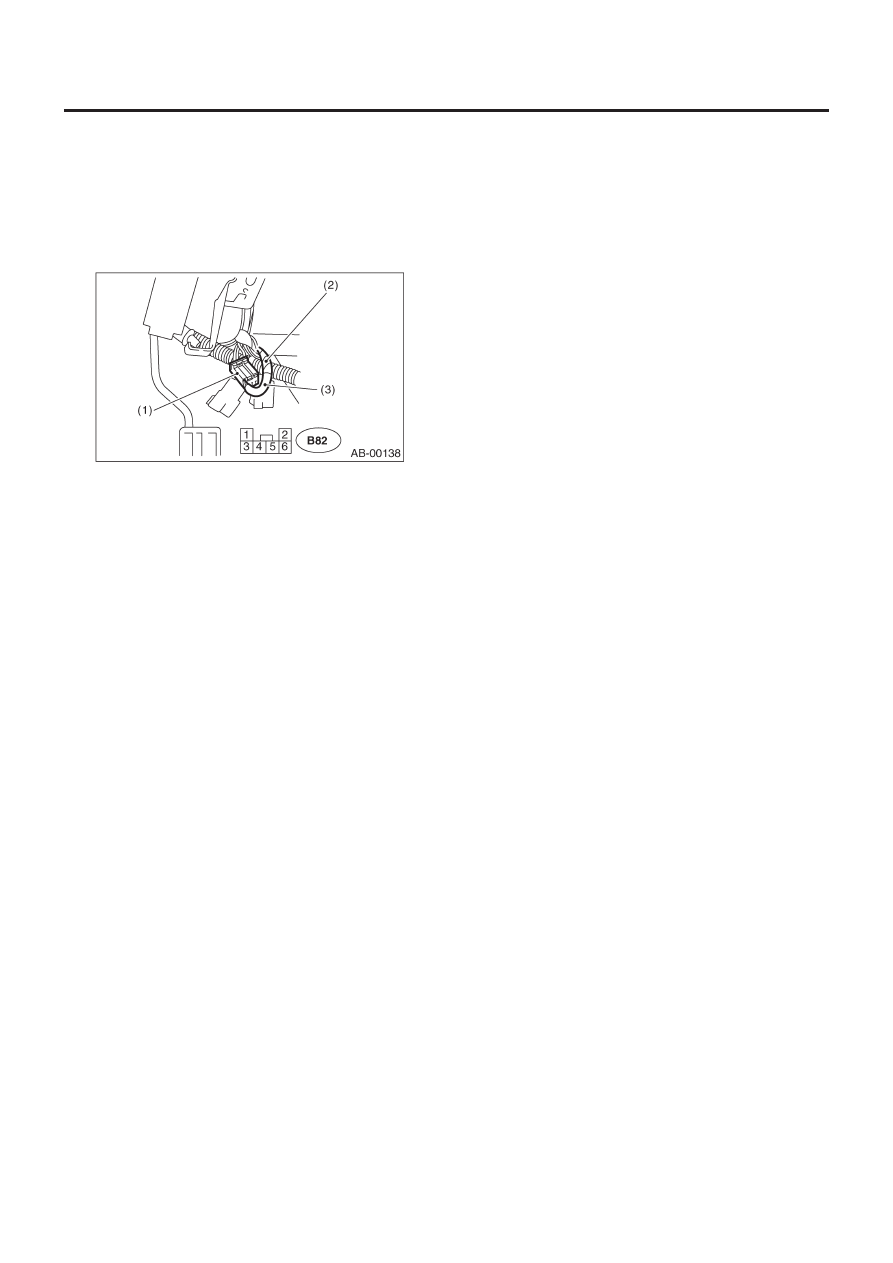

(1) Диагностический

коннектор

(2)  Клемма заземления "B"
(3)  Клемма заземления "A"

3) Пока мигает предупреждающий световой сигнал, подсое-
дините еще одну диагностическую клемму (клемма заземле-
ния "B") к клемме № 2 диагностического коннектора.
4) После стирания памяти предупреждающий световой сиг-
нал вернется к нормальной частоте мигания (горение в тече-
ние 0.6 сек). Если нормальная частота мигания не восстанав-
ливается, это означает, что неисправности все еще имеются.
После соответствующего ремонта снова сотрите память и
убедитесь в том, что нормальная частота мигания восстано-
вилась.
5) После очистки памяти отсоедините клемму заземления от
диагностического коннектора.
6) Оберните ленту вокруг клеммы заземления и верните ее в
начальное положение.

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-29

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

11. Неполадка предупреждающего светового сигнала подушки безопасности

A: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ПОДУШКИ ОСТАЕТСЯ ГОРЕТЬ

ДИАГНОЗ:
•
Узел светового сигнал сломан.
• Цепь между модулем управления подушкой и предупреждающим световым сигналос замкнута или открыта.
• Неисправность в цепи заземления.
• Неисправность модуля управления подушками.
• (AB1) и (B31) подсоединены неправильно.
• (AB3) неправильно подсоединен к модулю управления подушками безопасности.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-30

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

1.  МОДЕЛЬ LHD

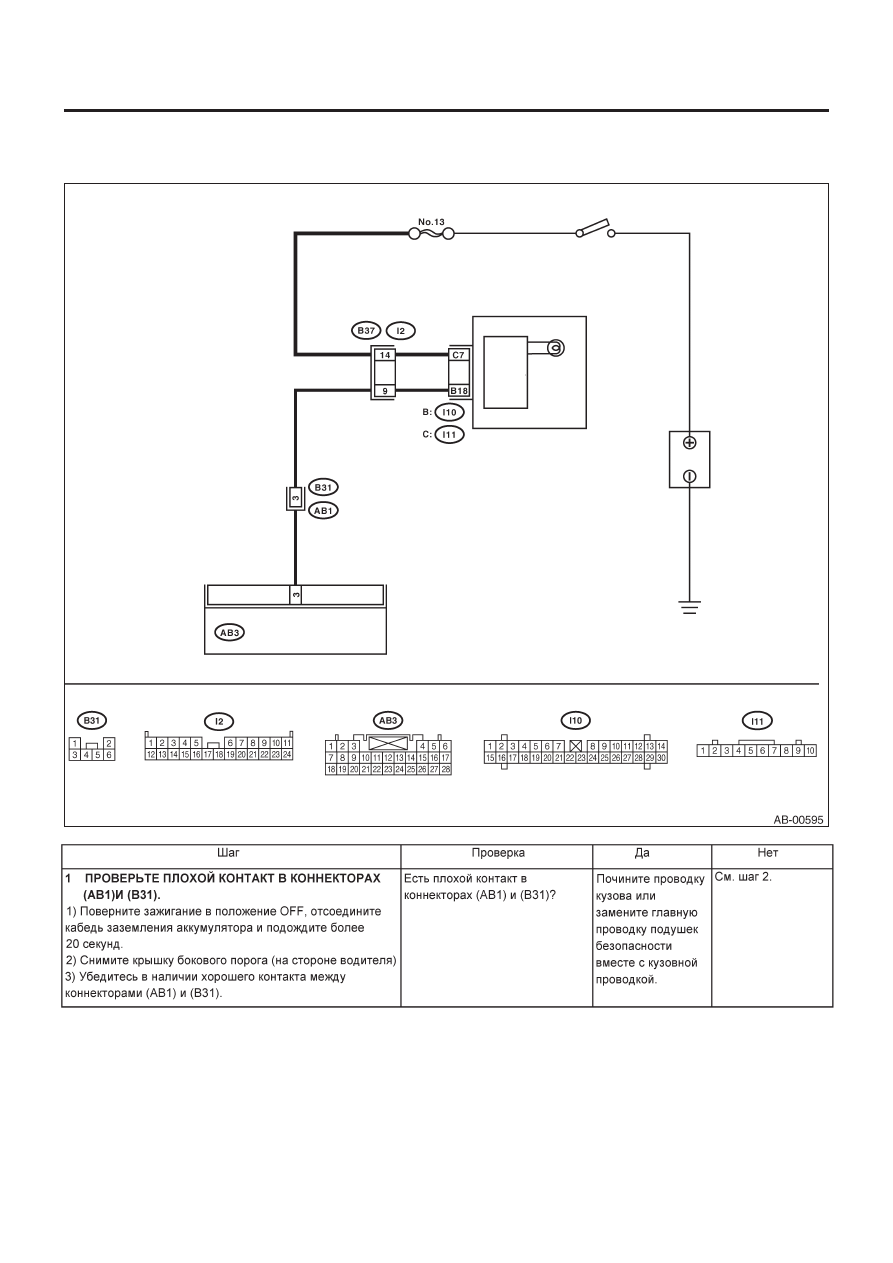

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Предупреж-
дающий
световой
сигнал
подушки
безопасности

Цепь
подушки
безопас-
ности

Модуль управления
подушками
безопасности
