Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 32





МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

AB(diag)-15

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

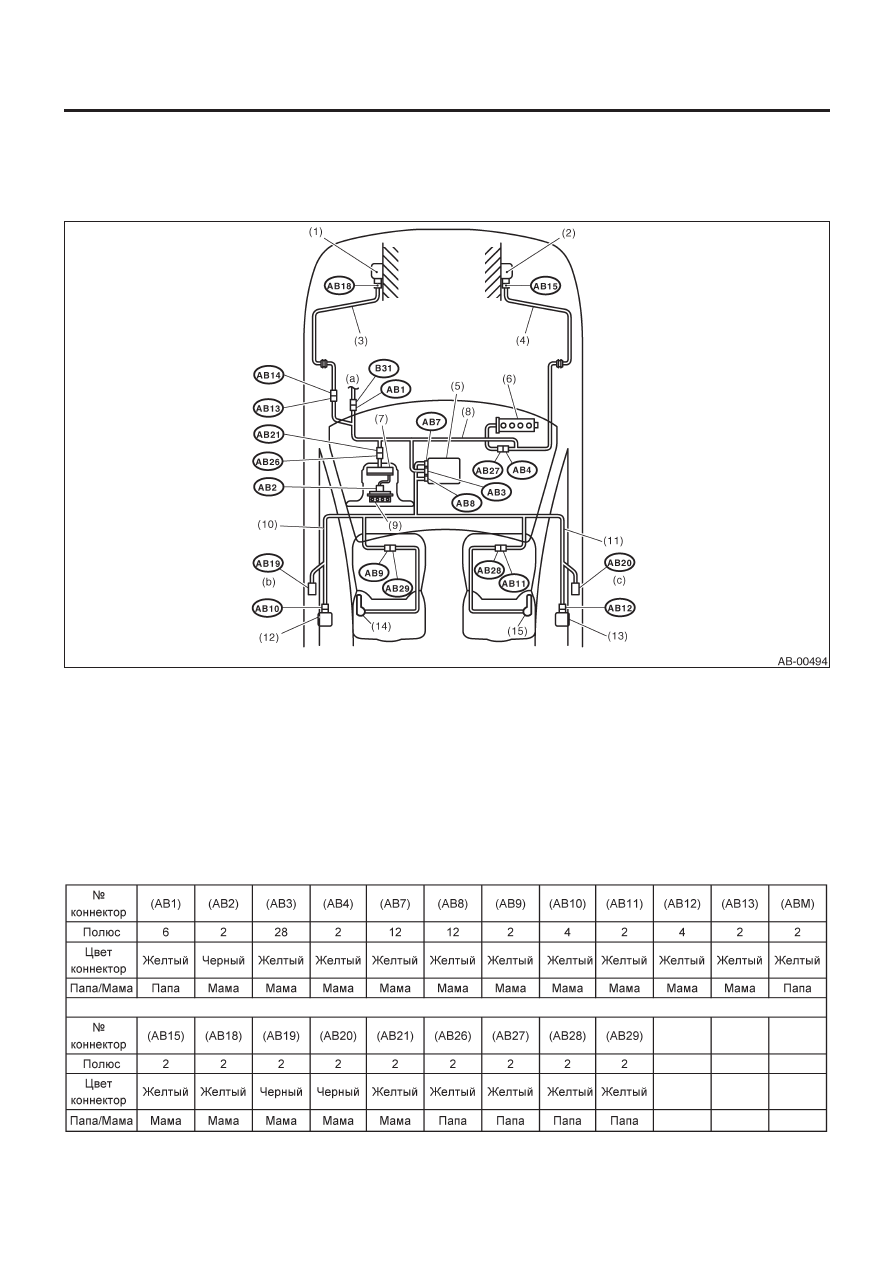

4. Местонахождение компонентов

A:  МЕСТОНАХОЖДЕНИЕ

1.  МОДЕЛЬ LHD

(1) Передний вспомогательный дат-

чик (LH)

(2) Передний вспомогательный дат-

чик (RH)

(3)  Проводка переднего вспомога-

тельного датчика (LH)

(4)  Проводка переднего вспомога-

тельного датчика (RH)

(5)  Модуль управления подушками без-

опасности со встроенным датчиком
безопасности и электричества

(6)  Надуватель подушки безопасно-

сти пассажира

(7) Поворотный

соединитель

(8)  Главная проводка подушек безо-

пасности

(9)  Надуватель подушки безопасно-

сти водителя

(10) Проводка боковой подушки безо-

пасности (LH)

(11) Проводка боковой подушки безо-

пасности (RH)

(12)  Датчик боковой подушки безопас-

ности (LH)

(13)  Датчик боковой подушки безопас-

ности (RH)

(14) Надуватель боковой подушки без-

опасности (LH)

(15) Надуватель боковой подушки без-

опасности (RH)

(a)  К кузовной проводке
(b)  К предварительному натяжителю

ремней (LH)

(c)  К предварительному натяжителю

ремней (RH)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

AB(diag)-16

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

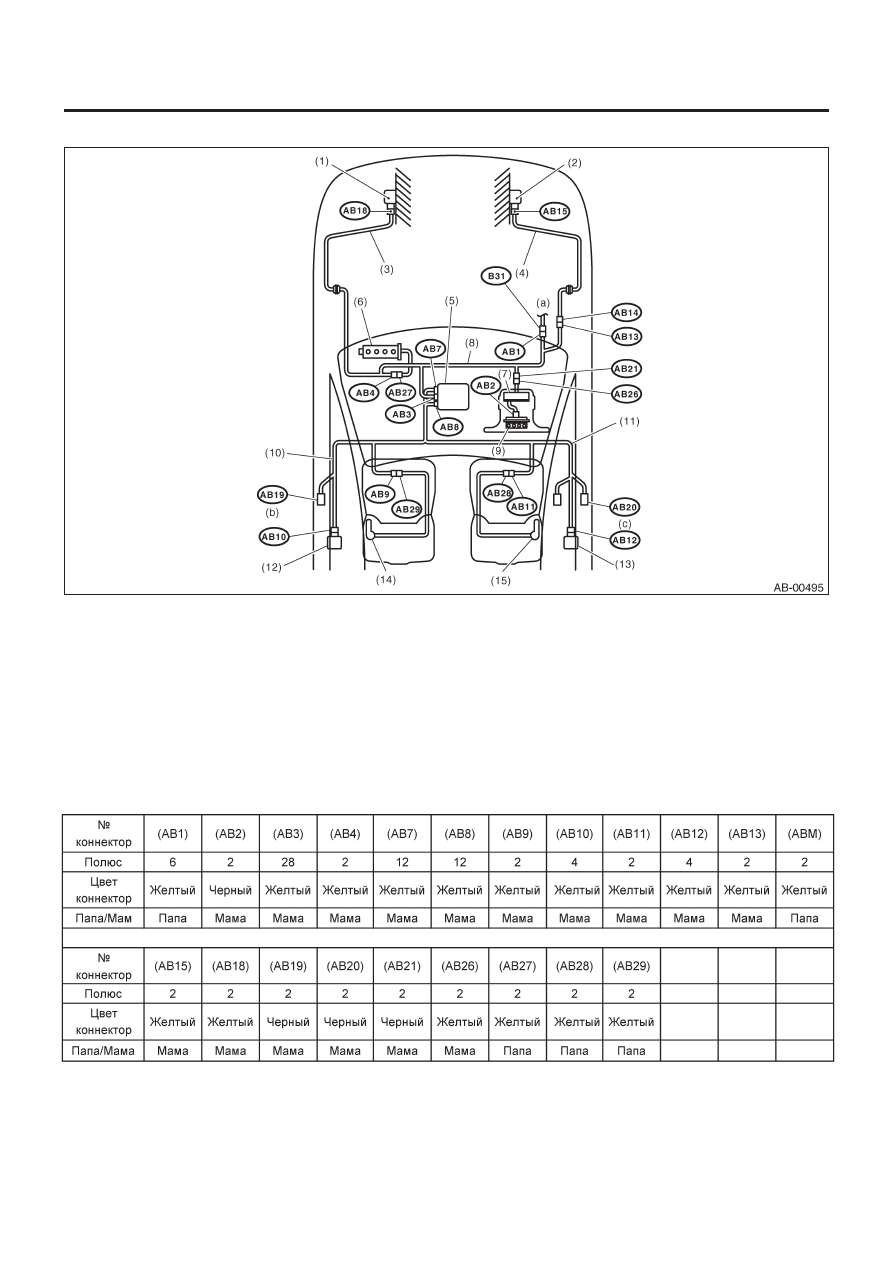

2.  МОДЕЛЬ RHD

(1) Передний вспомогательный дат-

чик (LH)

(2) Передний вспомогательный дат-

чик (RH)

(3)  Проводка переднего вспомога-

тельного датчика (LH)

(4)  Проводка переднего вспомога-

тельного датчика (RH)

(5)  Модуль управления подушками без-

опасности со встроенным датчиком
безопасности и электричества

(6)  Надуватель подушки безопасно-

сти пассажира

(7) Поворотный

соединитель

(8)  Главная проводка подушек безо-

пасности

(9)  Надуватель подушки безопасно-

сти водителя

(10) Проводка боковой подушки безо-

пасности (LH)

(11) Проводка боковой подушки безо-

пасности (RH)

(12)  Датчик боковой подушки безопас-

ности (LH)

(13)  Датчик боковой подушки безопас-

ности (RH)

(14)  Надуватель боковой подушки без-

опасности (LH)

(15)  Надуватель боковой подушки без-

опасности (RH)

(a)  К кузовной проводке
(b)  К предварительному натяжителю

ремней (LH)

(c)  К предварительному натяжителю

ремней (RH)

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB(diag)-17

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

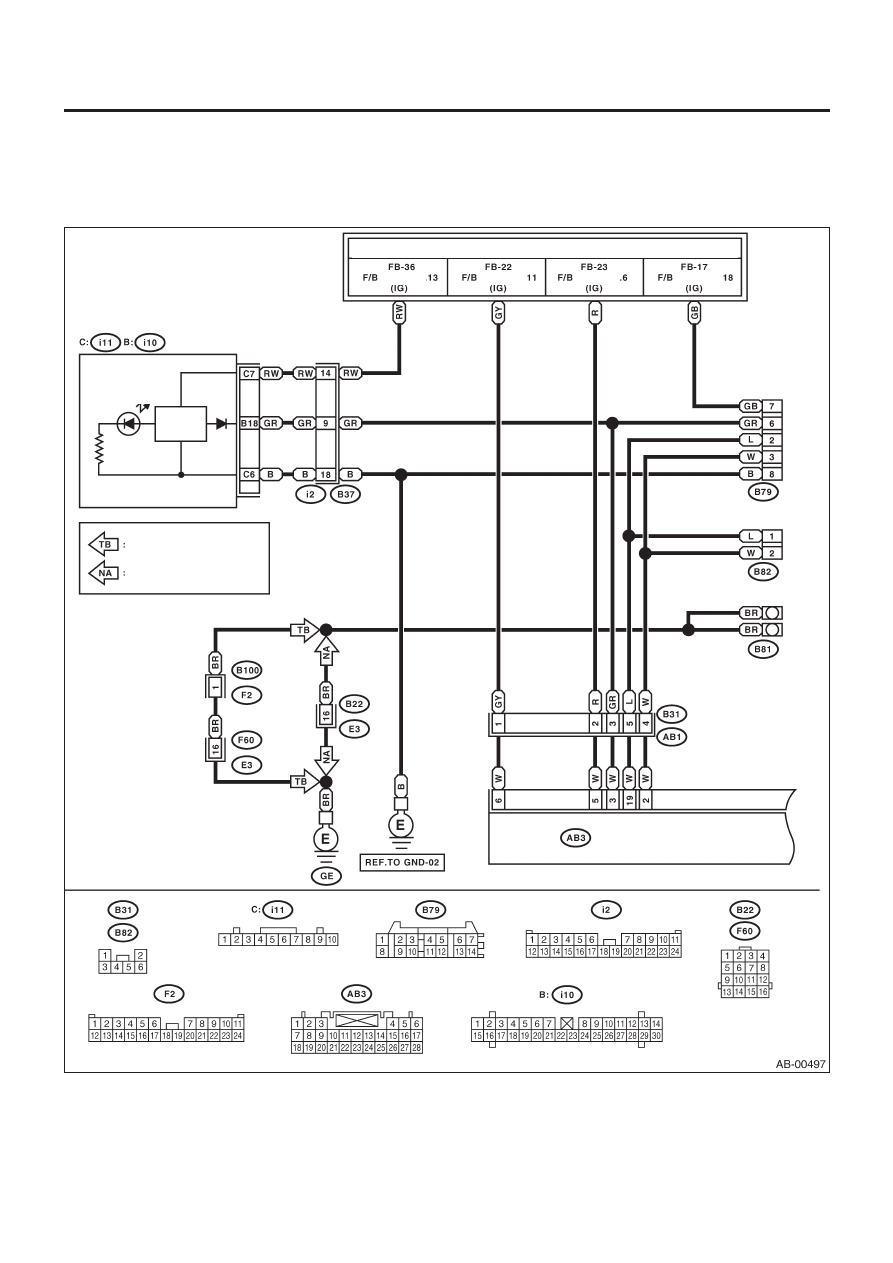

5. Сигнал I/O модуля управления подушкой безопасности

A: ДИАГРАММА ПРОВОДКИ

1. ПОДУШКА БЕЗОПАСНОСТИ, МОДЕЛЬ LHD

К проводке питания

Комбинационный
прибор

Цепь подуш-

ки безопас-

ности

Проверочный
коннектор

Диагностический
коннектор

Клемма заземления

Модель с двигателем
турбо

Модель с двигателем
не турбо

Модуль управления
подушкой безопасности

Желтый

Черный

Черный

Зеленый

Серый

Коричневый

Коричневый

Зеленый

Желтый

Световой инди-
катор подушек
безопасности

Предох. №

Предох. №

Предох. №

Предох. №

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

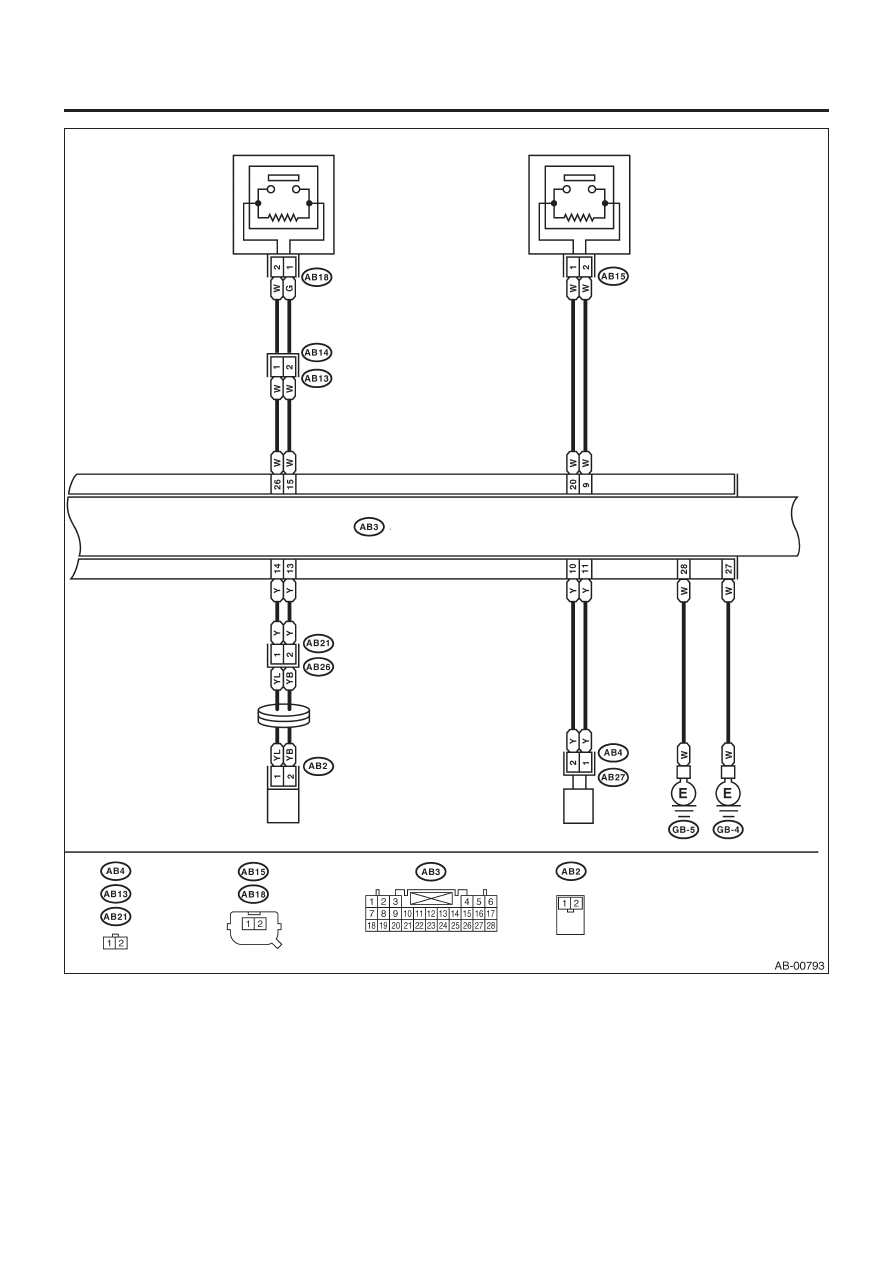

AB(diag)-18

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Передний левый вспомогательный датчик

Передний правый вспомогательный датчик

Модуль управления подушкой безопасности

Рулевой поворотный
соединитель

Надуватель (сторона водителя)

Надуватель (сторона пассажира)

Желтый

Желтый

Желтый

Черный

Желтый

Желтый

Желтый
