РУЛЕВОЕ КОЛЕСО

PS-23

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

2. Рулевое колесо

A:  ДЕМОНТАЖ

1) Отсоединте кабель заземления от аккумулятора.
2) Установите колеса прямо.
3) Снимите модуль подушки безопасности. <См. AB-12, ДЕ-
МОНТАЖ, Модуль пневмоподушки безопасности водителя.>

ПРЕДУПРЕЖДЕНИЕ:
Перед проведнием обслуживания модуля подушек без-
опасности всегда см. «Система пневмоподушек безо-
пасности». <См. AB-3, ОСТОРОЖНО, Общее описание.>

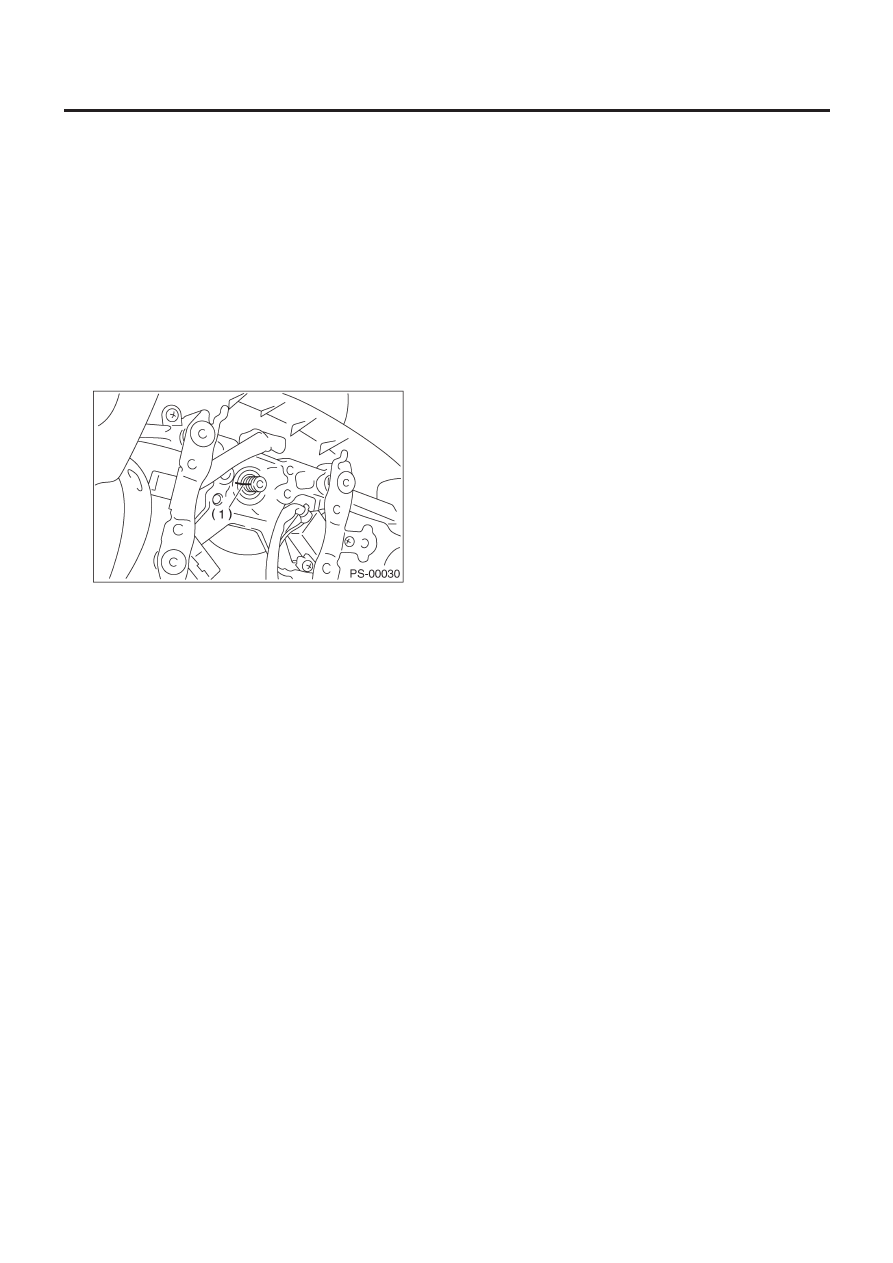

4) Нанесите сопоставительные метки на рулевое колесо и ру-
левой вал.

(1)    Сопоставительная метка

5) Снимите гайку рулевого колеса и выведите рулевое колесо
из вала с помощью вытягивателя.

B:  УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ:
Перед проведнием обслуживания модуля подушек без-
опасности всегда см. «Система пневмоподушек безо-
пасности». <См.AB-3, ОСТОРОЖНО, Общее описание.>

1) Выровняйте центр роликового коннектора. <См. AB-18,
РЕГУЛИРОВКА, Роликовые коннекторы.>
2) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Выровняйте сопоставительные метки на рулевом колесе и
на валу.

Момент затяжки:

45 Н•м (4.6 кгс-м, 33.2 ft-lb)

Зазор между крышкой колонки и рулевым колесом:

2 —4 мм (0.08 — 0.16 in)

ОСТОРОЖНО:
Для предотвращения повреждений вставляйте направля-
ющий палец роликового коннектора в отверстие направ-
ляющей на нижнем конце поверхности рулевого колеса.

C: ОСМОТР

1) Проверьте рулевое колесо на предмет деформации. Заме-
ните если деформация чрезмерна.
2) Проверьте шлицы на рулевом колесе на предмет повреж-
дений.
Замените рулевое колечо в случае обнаружения чрезмерных
повреждений.

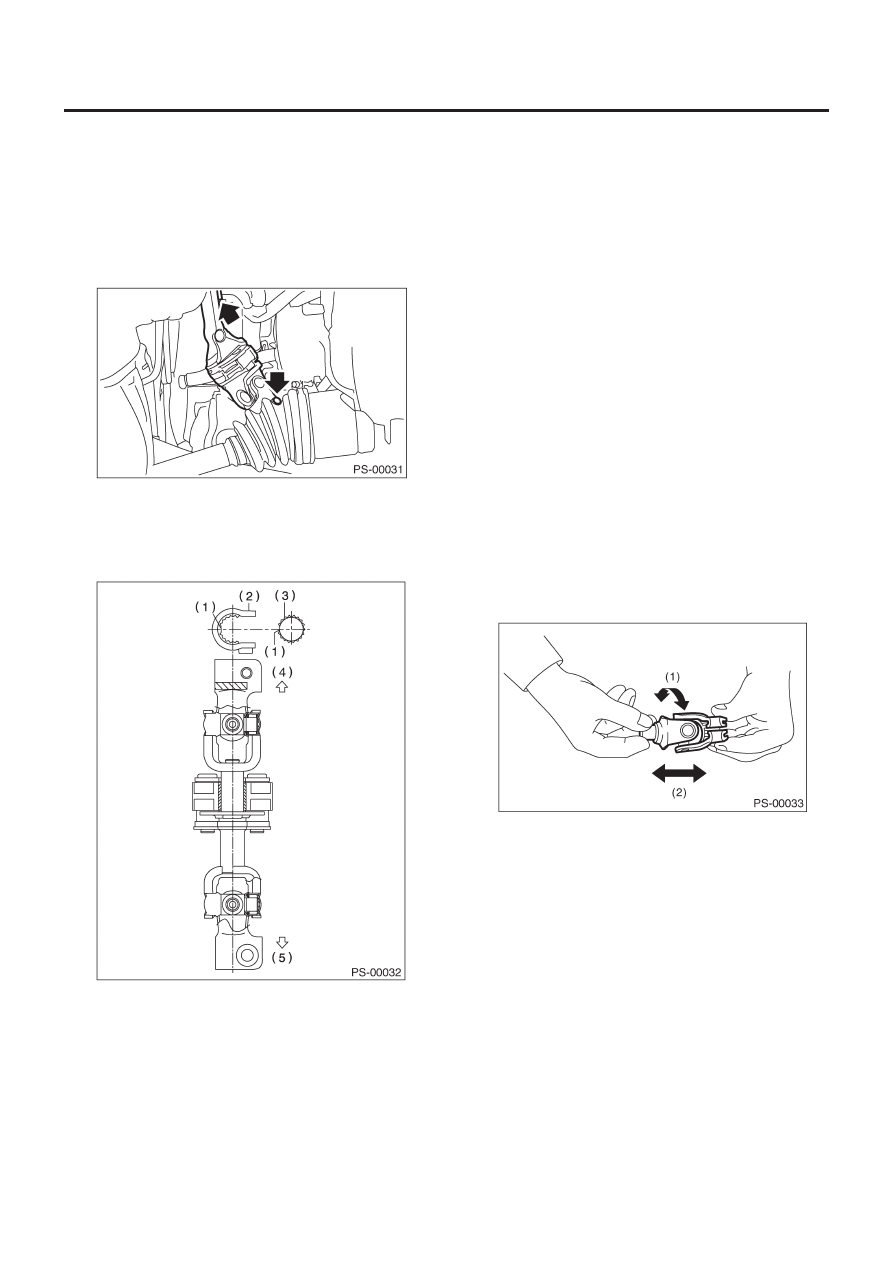

УНИВЕРСАЛЬНЫЙ ШАРНИР

PS-24

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

3. Универсальный шарнир

A:  ДЕМОНТАЖ

1) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
2) Нанесите сопоставительную метку на универсальный шарнир.
3) Снимите болты универсального шарнира и снимите сам
универсальный шарнир.

B:  УСТАНОВКА

1) Выровняйте профиль на зубчатой части вала колонки и хо-
мута, а затем вставьте универсальный шарнир в вал колонки.

(1) Профиль
(2) Хомут
(3) Вал

колонки

(4)  Сторона вала колонки
(5)  Сторона распределительной коробки

2) Выровняйте сопоставительные метки и вставьте универ-
сальный шарнир в зубчатую часть устройства распредели-
тельной коробки.

3) Затяните болт.

Момент затяжки:

24 Н•м (2.4 кгс-м, 17.4 ft-lb)

ОСТОРОЖНО:
Чрезмерная затяжка болтов универсального шарнира
может привести к увеличению рабочего усилия на руле.

Стандартный зазор между распределительной
коробкой и DOJ:

Более 14 мм (0.55 in)

4) Выровняйте центр роликового коннектора. <См. AB-18,
РЕГУЛИРОВКА, Роликовый коннектор.>
5) Установите рулевое колесо и модуль подушки безопасности.
<См. PS-23, УСТАНОВКА, Рулевое колесо.>

ПРЕДУПРЕЖДЕНИЕ:
Перед проведнием обслуживания модуля подушек без-
опасности всегда см. «Система пневмоподушек безо-
пасности». <См.AB-3, ОСТОРОЖНО, Общее описание.>

C: ОСМОТР

Проверьте на предмет износа, повреждений или других поло-
мок. Замените в случае необходимости.

Сервисный предел:

Люфт универсального шарнира: 0 мм (0 in)
Максимальное усилие кручения:

0.3 Н (0.03 кгс, 0.07 Ib)

(1)  Усилие кручения
(2) Люфт

Замер усилия складывания универсального шарнира показан
на рисунках.

УНИВЕРСАЛЬНЫЙ ШАРНИР

PS-25

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

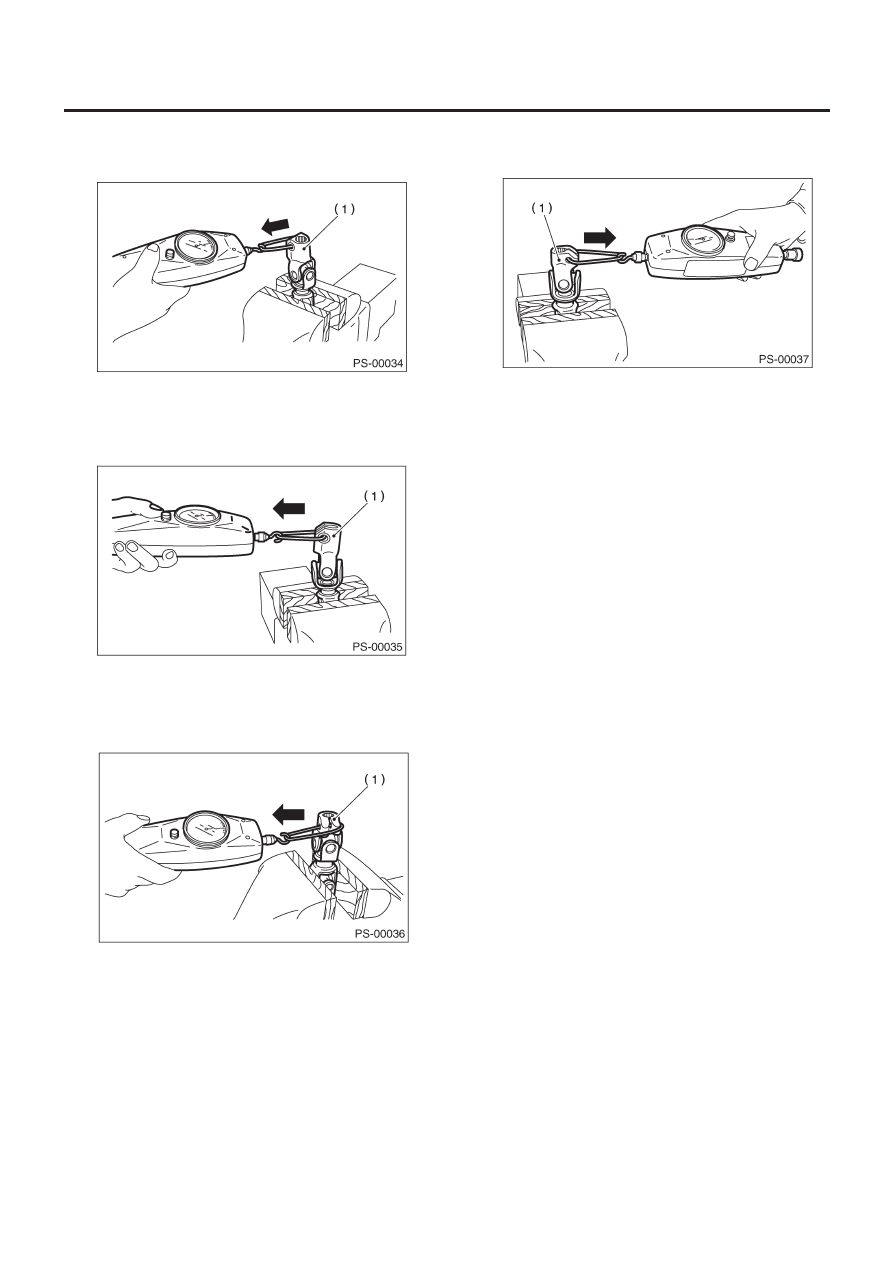

Сервисный предел:

Максимальная нагрузка: 3.8 Н (0.39 кгс, 0.86 Ib)
или меньше

(1) Хомут (сторона распределительной коробки)

Сервисный предел:

Максимальная нагрузка: 3.8 Н (0.39 кгс, 0.86 Ib)
или меньше

(1)

Хомут (сторона распределительной коробки)

Сервисный предел:

Максимальная нагрузка; 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)    Хомут (сторона рулевой колонки)

Сервисный предел:

Максимальная нагрузка; 7.3 Н (0.74 кгс, 1.64 Ib)
или меньше

(1)    Хомут (сторона рулевой колонки)

РЕГУЛИРУЕМАЯ РУЛЕВАЯ КОЛОНКА

PS-26

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

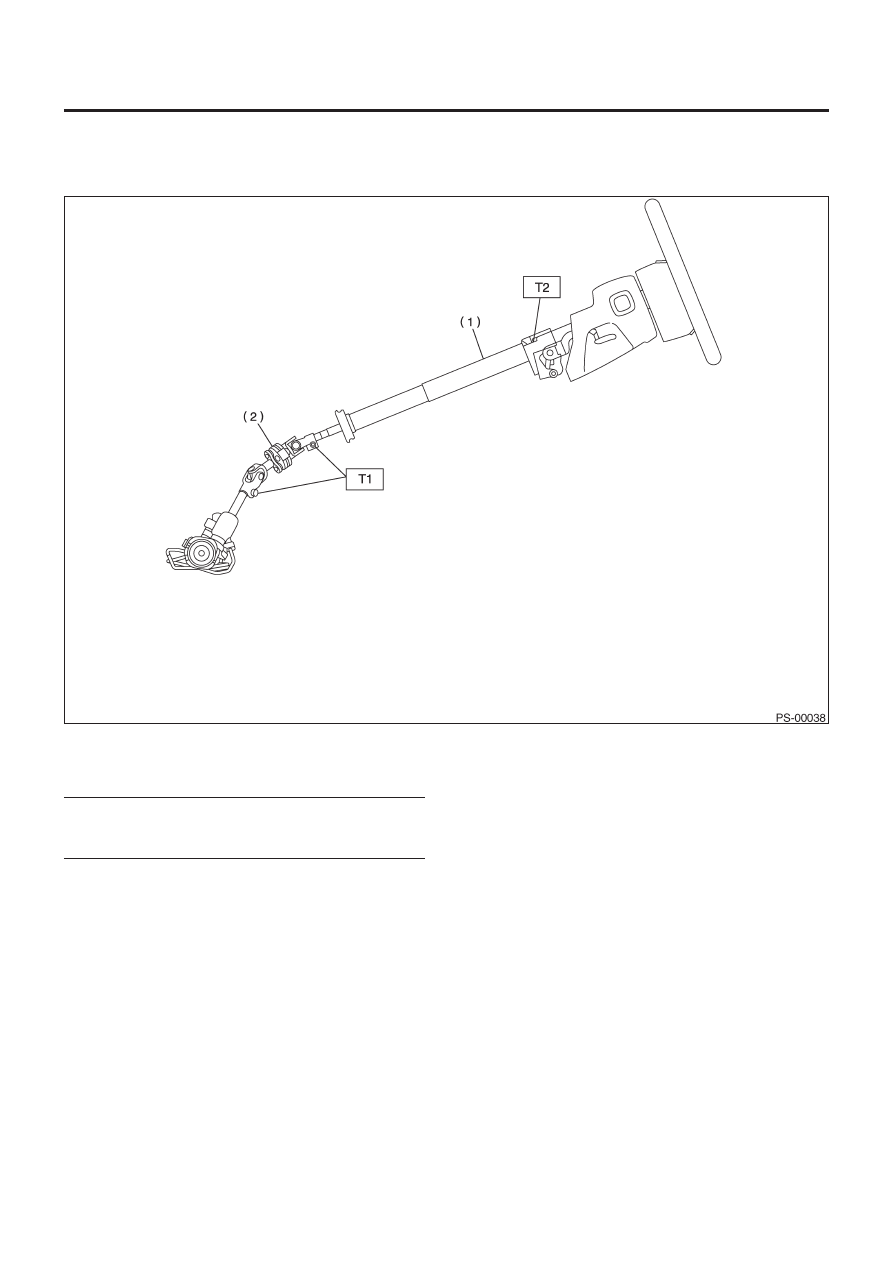

4. Регулируемая рулевая колонка

A:  ДЕМОНТАЖ

(1)     Регулируемая рулевая колонка
(2)     Универсальный шарнир

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

24 (2.4, 17.4)

T2:

25 (2.5, 18.1)
