ОБЩЕЕ ОПИСАНИЕ

PS-7

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

2.  СИСТЕМА УСИЛИТЕЛЯ

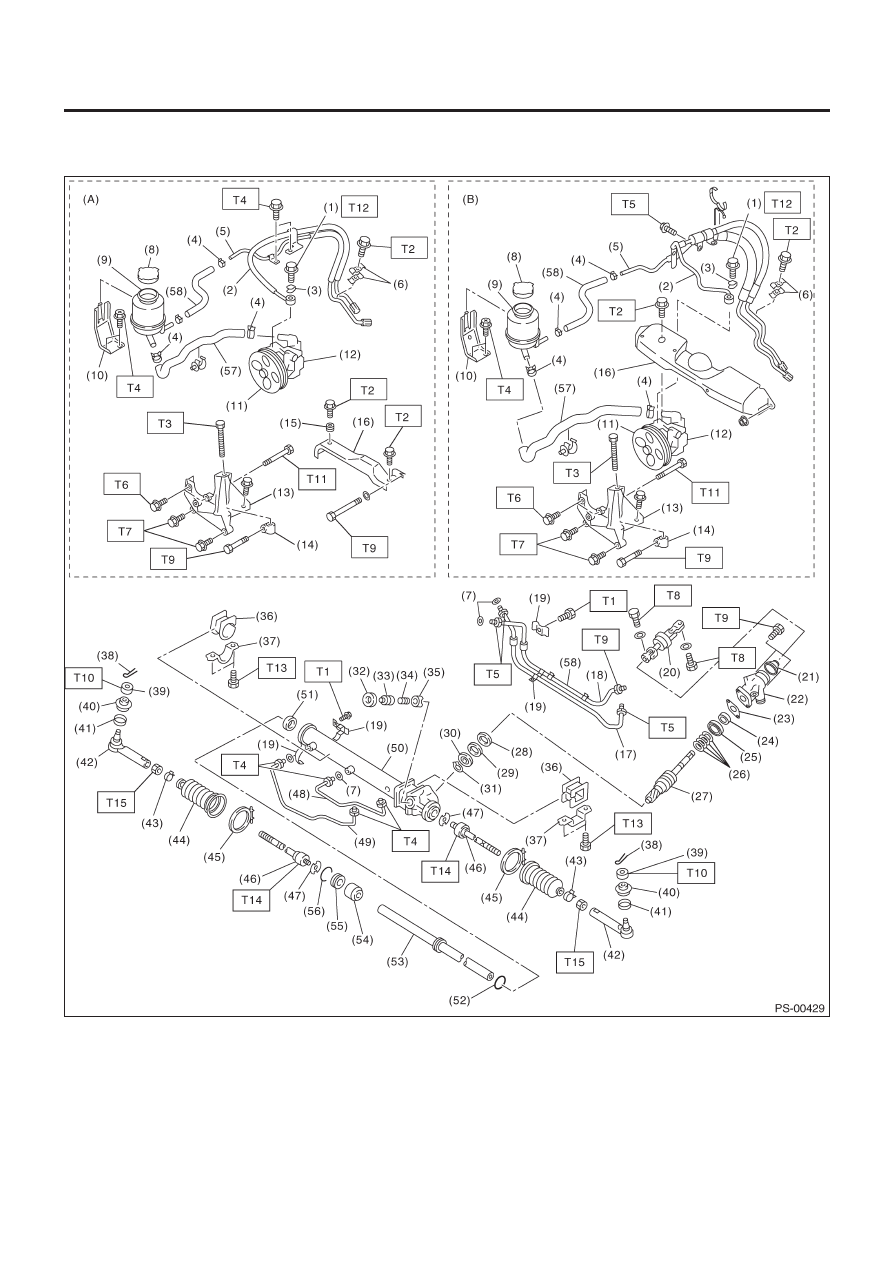

• МОДЕЛЬ LHD

ОБЩЕЕ ОПИСАНИЕ

PS-8

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

(A)  МОДЕЛЬ НЕ ТУРБО
(B) МОДЕЛЬ

ТУРБО

(1)  Болт с ушком
(2) Трубка

C

(3) Прокладка
(4) Фиксатор
(5) Трубка

D

(6) Зажим

E

(7) Кольцевой

уплотнитель

(8) Крышка
(9) Бачок
(10) Кронштейн бачка
(11) Шкив
(12) Масляный насос
(13) Кронштейн
(14) Гайка натяжения ремня
(15) Втулка
(16) Крышка ремня
(17) Трубка E
(18) Трубка F
(19) Пластина зажима
(20) Универсальный шарнир
(21) Пыльник
(22) Кожух клапана
(23) Прокладка
(24) Сальник
(25) Шариковый подшипник
(26) Уплотнительное кольцо
(27)  Устройство шестерни и клапана
(28) Сальник
(29) Резервная шайба
(30) Шариковый подшипник
(31) Обжимочное кольцо
(32) Запорная гайка
(33) Регулировочный винт
(34) Пружина
(35) Муфта
(36) Адаптер
(37) Зажим
(38) Шплинт
(39) Корончатая гайка
(40) Пыльник
(41) Фиксатор
(42)  Конец тяговой штанги
(43) Фиксатор
(44) Чехол
(45) Лента
(46) Тяговая штанга
(47) Запорная шайба
(48) Трубка B
(49) Трубка A
(50) Рулевой корпус
(51) Сальник
(52) Поршневое кольцо
(53) Рейка
(54) Втулка рейки
(55) Ограничитель рейки
(56) Пружинное кольцо
(57) Всасывающий шланг
(58) Шланг

Момент затяжки: Н•м (кгс-м, ft-lb)

T1: 6

(0.6,

4.3)

T2:

7.4 (0.75, 5.4)

T3:

8 (0.8, 5.8)

T4:

13 (1.3, 9.4)

T5:

15 (1.5, 10.8)

T6: 15.7(1.6,

11.6)

T7:

22 (2.2, 15.9)

T8:

24 (2.4, 17.4)

T9:

25 (2.5, 18.1)

T10:

27 (2.75, 19.9)

T11:

37.3 (3.8, 27.5)

T12:

39 (4.0, 28.9)

T13: 60

(6.1,44.1)

T14:

78 (8.0, 57.9)

T15:

83 (8.5, 61.5)

ОБЩЕЕ ОПИСАНИЕ

PS-9

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

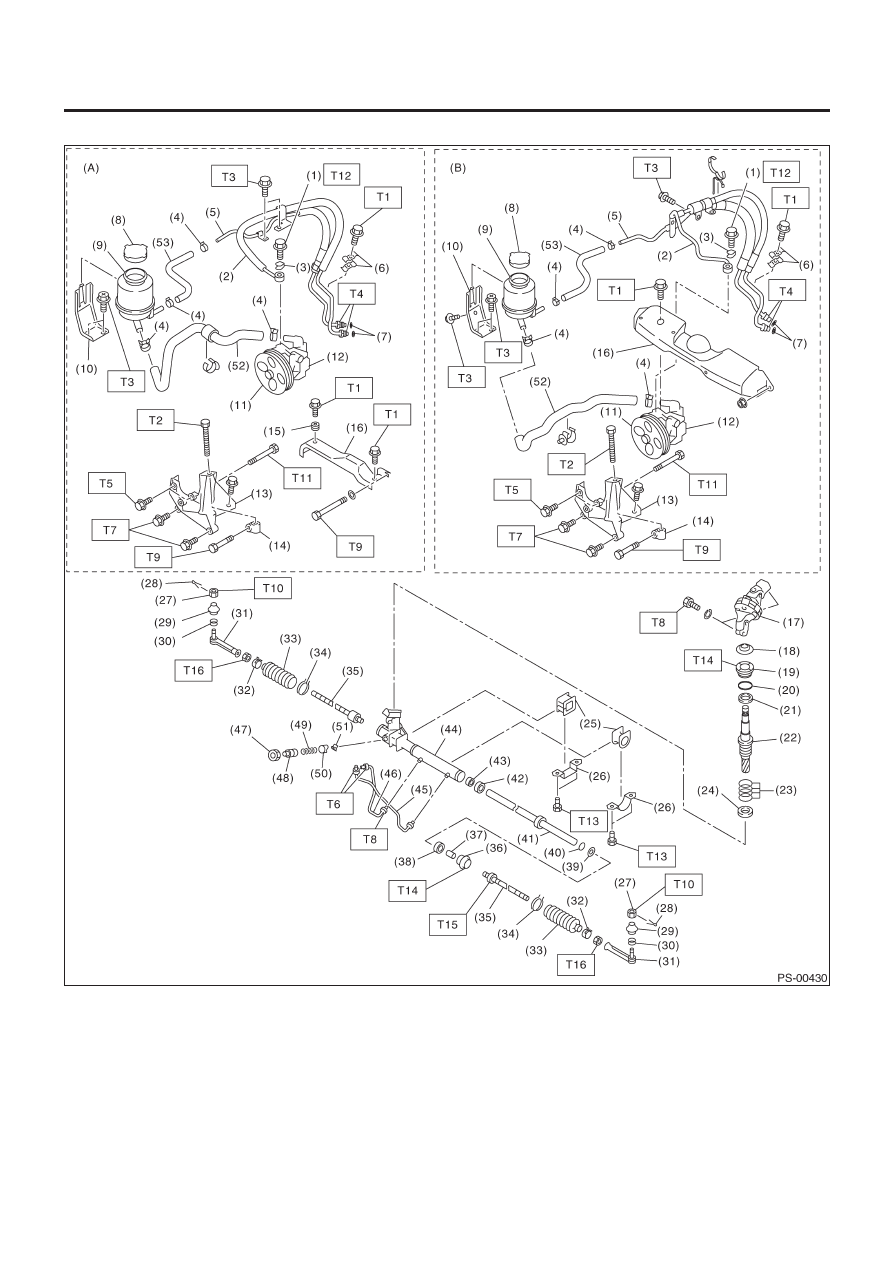

• МОДЕЛЬ RHD

ОБЩЕЕ ОПИСАНИЕ

PS-10

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

(A)  МОДЕЛЬ НЕ ТУРБО
(B) МОДЕЛЬ

ТУРБО

(1)  Болт с ушком
(2) Трубка

C

(3) Прокладка
(4) Фиксатор
(5) Трубка

D

(6) Зажим

E

(7) Кольцевой

уплотнитель

(8) Крышка
(9) Бачок
(10) Кронштейн бачка
(11) Шкив
(12) Масляный насос
(13) Кронштейн
(14) Гайка натяжения ремня
(15) Втулка
(16) Крышка ремня
(17) Универсальный шарнир
(18) Пыльник
(19) Заглушка
(20) Кольцевой уплотнитель
(21) Сальник
(22) Шестерня
(23) Уплотнительное кольцо
(24) Сальник
(25) Адаптер
(26) Зажим
(27) Корончатая гайка
(28) Шплинт
(29) Пыльник
(30) Фиксатор
(31)  Конец тяговой штанги
(32) Фиксатор
(33) Чехол
(34) Проволока
(35) Тяговая штанга
(36) Держатель
(37) Втулка
(38) Сальник
(39) Сальник
(40) Кольцевой уплотнитель
(41) Рейка
(42) Сальник
(43) Резервная шайба
(44) Рулевой корпус
(45) Трубка A
(46) Трубка B
(47) Запорная гайка
(48) Регулировочный винт
(49) Пружина
(50) Муфта
(51) Накладка гнезда
(52) Всасывающий шланг
(53) Возвратный шланг

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.4 (0.75, 5.4)

T2:

8 (0.8, 5.8)

T3:

13 (1.3, 9.4)

T4:

15 (1.5, 10.8)

T5:

15.7 (1.6, 11.6)

T6:

20 (2.0, 14.5)

T7:

22 (2.2, 15.9)

T8:

24 (2.4, 17.4)

T9:

25 (2.5, 18.1)

T10:

27 (2.75, 19.9)

T11:

37.3 (3.8, 27.5)

T12:

39 (4.0, 28.9)

T13: 60

(6.1,44.1)

T14: 64

(6.5,

47.0)

T15: 90

(9.0,65.1)

T16:

85 (8.6, 62.2)
