ОБЩЕЕ ОПИСАНИЕ

PS-3

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

Свободный ход

ОБЩЕЕ ОПИСАНИЕ

PS-4

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

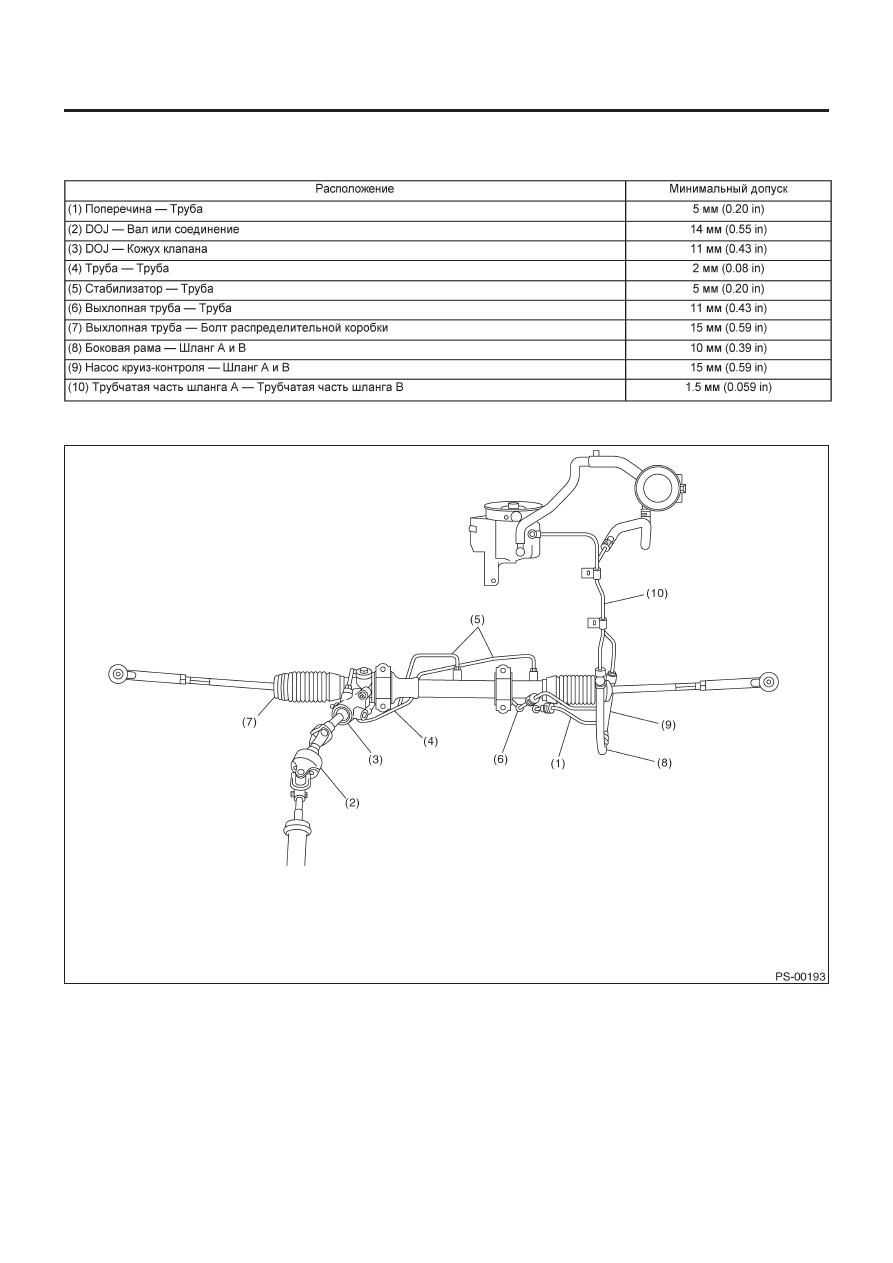

ОСТОРОЖНО:
В данной таблице перечислены различные зазоры, которые должны правильно регулироваться в целях обеспечения
нормального движения автомобиля без вмешательства шума и других неполадок.

• МОДЕЛЬ LHD

ОБЩЕЕ ОПИСАНИЕ

PS-5

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

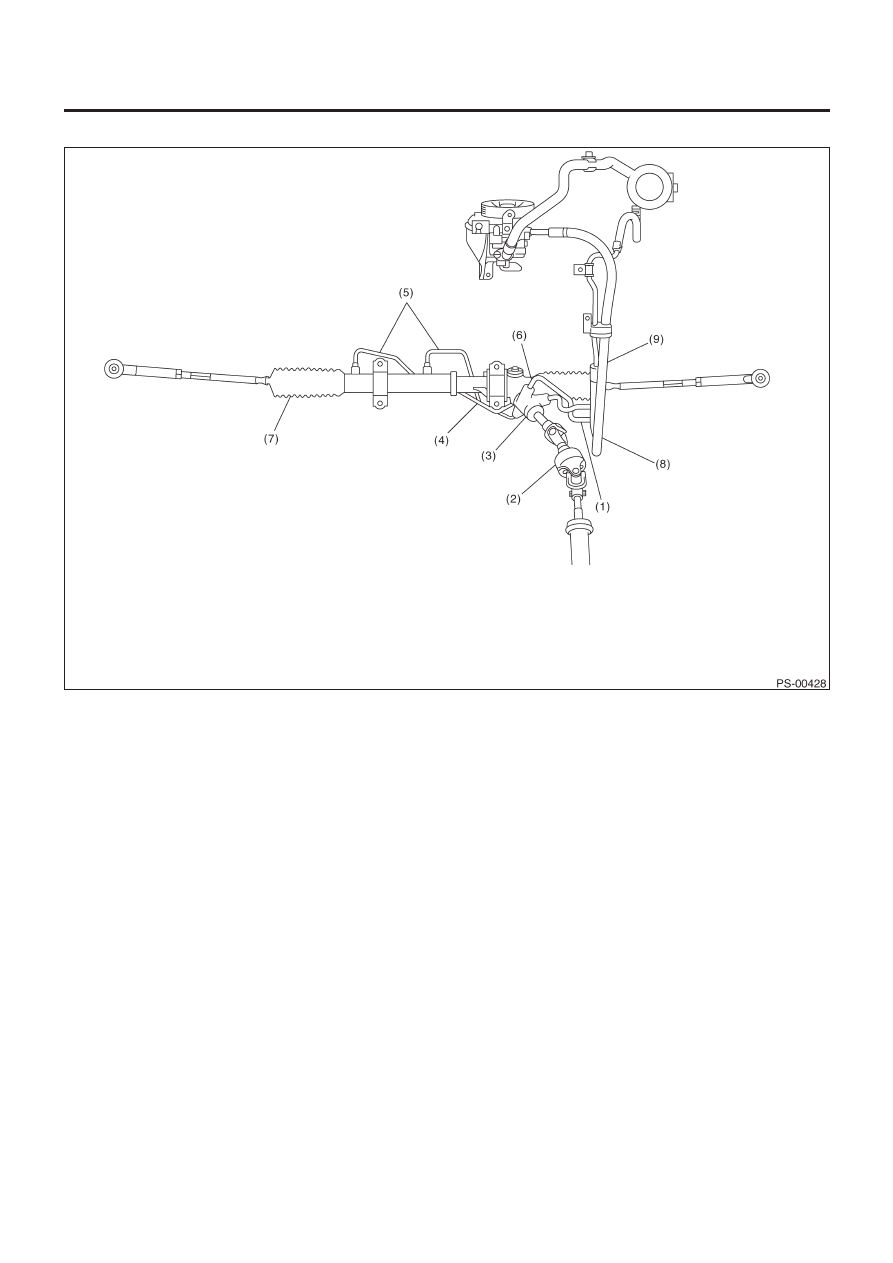

• МОДЕЛЬ RHD

ОБЩЕЕ ОПИСАНИЕ

PS-6

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

B: КОМПОНЕНТ

1. РУЛЕВОЕ КОЛЕСО И КОЛОНКА

(1) Втулка
(2) Рулевой

вал

(3)  Рулевой валиковый коннектор
(4) Крышка

колонки

(5) Рулевое

колесо

(6)  Модуль пневмоподушки безопасности
(7)  Нижняя крышка рулевого колеса

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

1.2 (0.12,0.9)

T2:

25 (2.5, 18.1)

T3:

45 (4.6,33.2)
