ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-31

ДИФФЕРЕНЦИАЛЫ

ST

398457700

ПРИЛОЖЕНИЕ

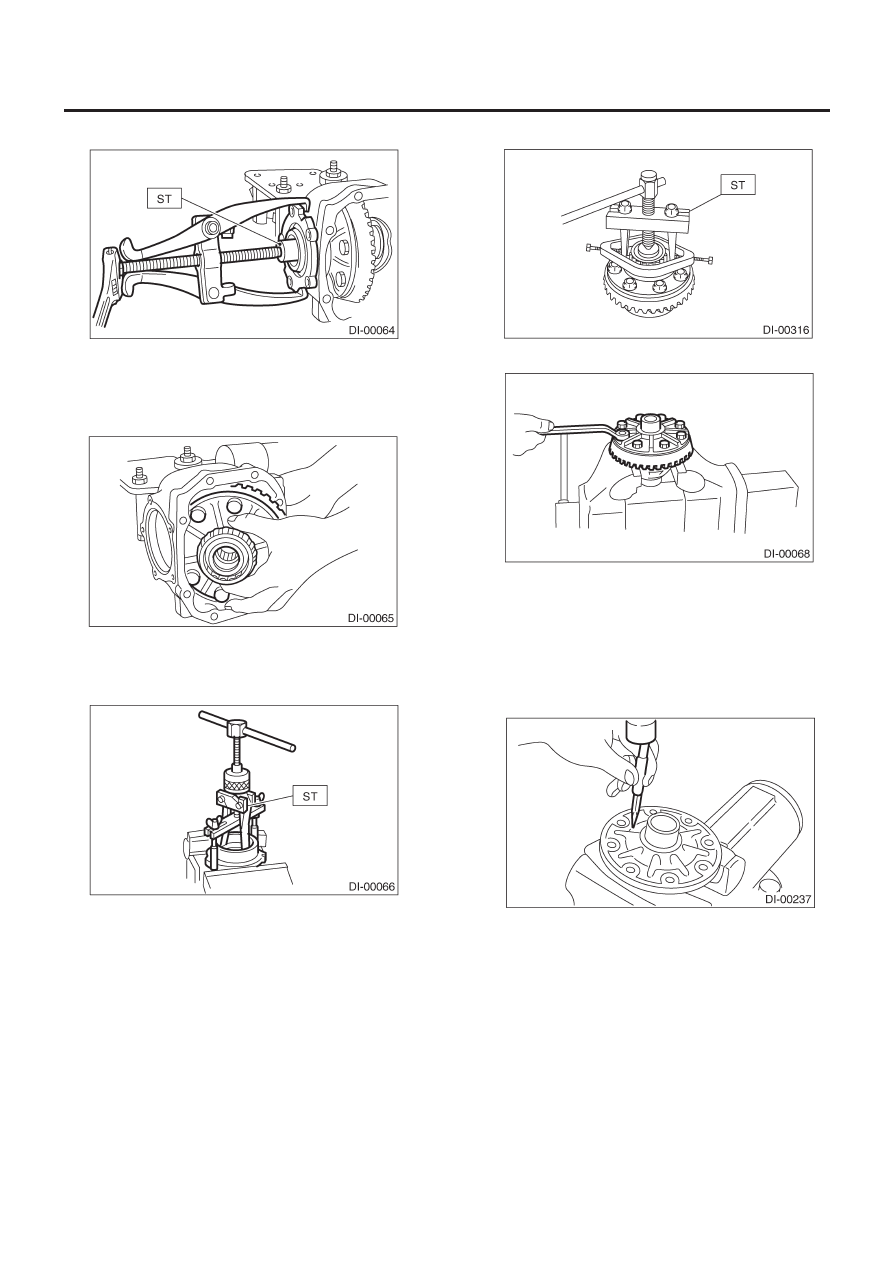

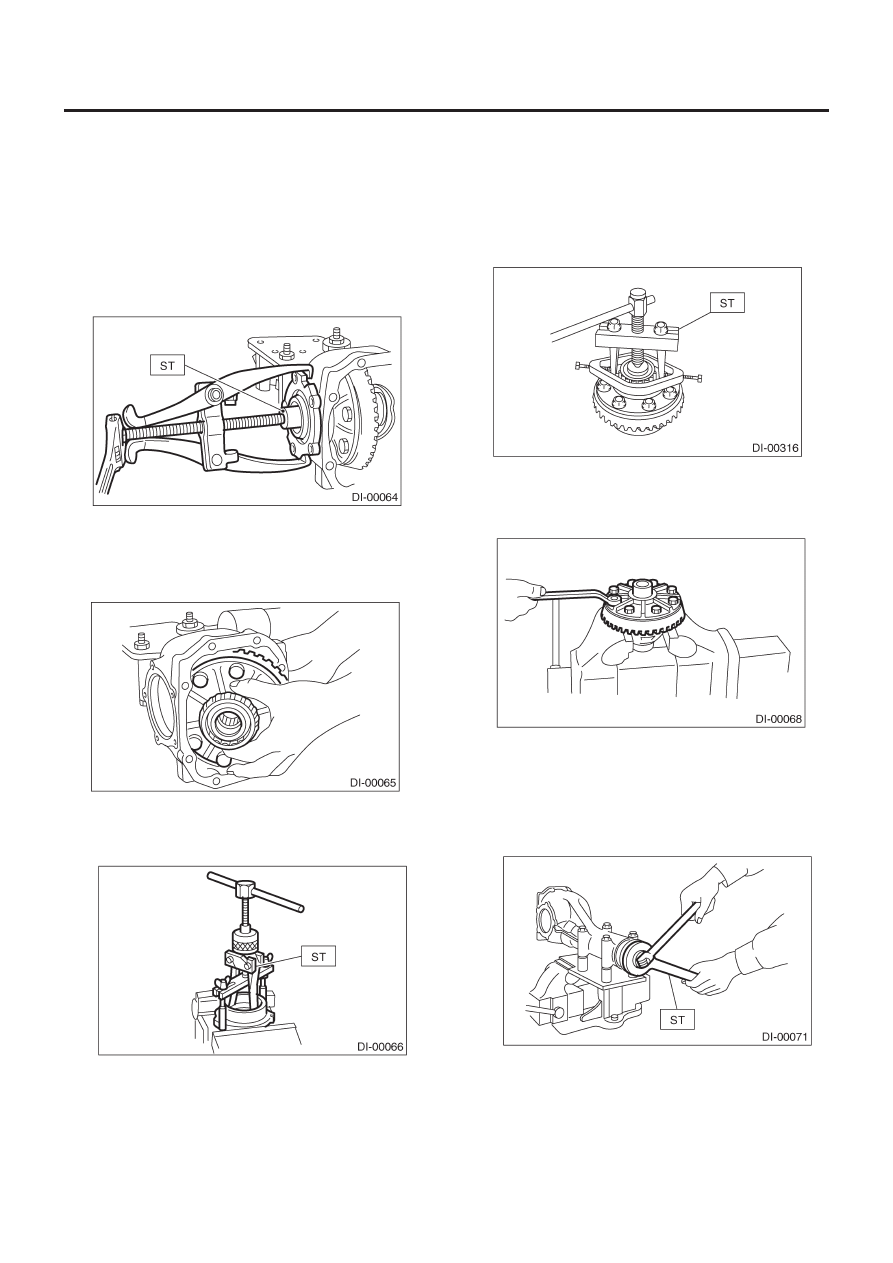

6) Выньте устройство корпуса дифференциала из салазок
дифференциала.

ПРИМЕЧАНИЕ:
Не ударяйте зубцами о корпус.

7) При замене бокового подшипника вынтьте стакан подшип-
ника из фиксатора бокового подшипника с помощью ST.

ST

398527700

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

8) Выньте конус подшипника с помощью ST.

ПРИМЕЧАНИЕ:
• Не пытайтесь разбирать эти детали без необходимости.
• Установите вытягиватель так, чтобы его лапы захватили
край конуса подшипника.
• Никогда не путайте кольца и конусы правых и левых под-
шипников.

ST

18759AA000

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

9) Снимите коронное колесо, ослабив болты коронного колеса.

10) Выведите стопорный штифт вала шестерни из стороны
коронного колеса. (Модель без LSD)

ПРИМЕЧАНИЕ:
Стопорный штифт закреплен на конце отверстия штифта са-
лазок дифференциала; не выводите его силой без заблаго-
временного раскрепления.

ST

899904100

СЪЕМНИК ПРЯМОЙ ШПИЛЬКИ

11) Выведите сопряженный вал шестерни и снимите сопря-
женные шестерни, боковые шестерни и упорные шайбы. (Мо-
дель без LSD)

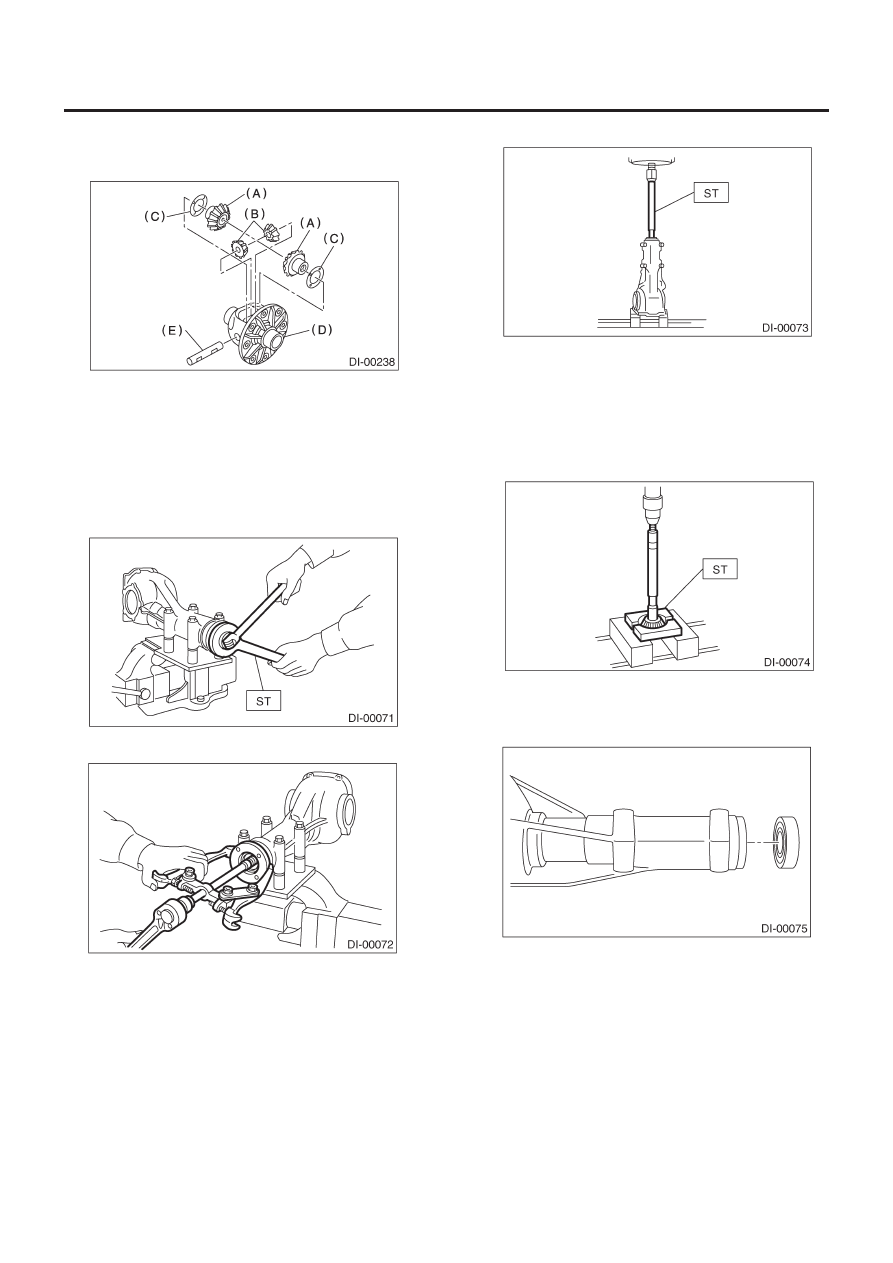

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-32

ДИФФЕРЕНЦИАЛЫ

ПРИМЕЧАНИЕ:
Левые и правые, а также передние и задние шестерни и упор-
ные шайбы следует пометить или хранить друг от друга.

(A) Боковая

шестерня

(B) Сопряженная

шестерня

(C) Упорная

шайба

(D) Корпус

дифференциала

(E)  Сопряженный вал шестерни

12) Удерживая сболчиваемое фланцевое соединение с помо-
щью  ST, снимите гайку ведущей шестерни.

ST

498427200

ФЛАНЦЕВЫЙ КЛЮЧ

13) Выньте фланцевой соединение с помощью вытягивателя.

14) Надавите на конец вала ведущей шестерни и выньте его
вместе с конусом заднего подшипника, регулировочным рас-
ширителем предварительного натяга и шайбой.

ПРИМЕЧАНИЕ:
Держите ведущую шестерню, чтобы не уронить ее.

ST

398467700

СГОН

15) Снимите конус заднего подшипника с ведущей шестерни,
поддерживая конус с помощью ST.

ПРИМЕЧАНИЕ:
Поместите заменитель так, чтобы его сторона с углублением
смотрела на шестерню.

ST

398517700

ЗАМЕНИТЕЛЬ

16) Снимите передний сальник с салазок дифференциала с
помощью  ST.

ST

398527700

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-33

ДИФФЕРЕНЦИАЛЫ

17) Снимите пилотный подшипник с конусом переднего под-
шипника и расширителем с помощью ST.

ST

398467700

СГОН

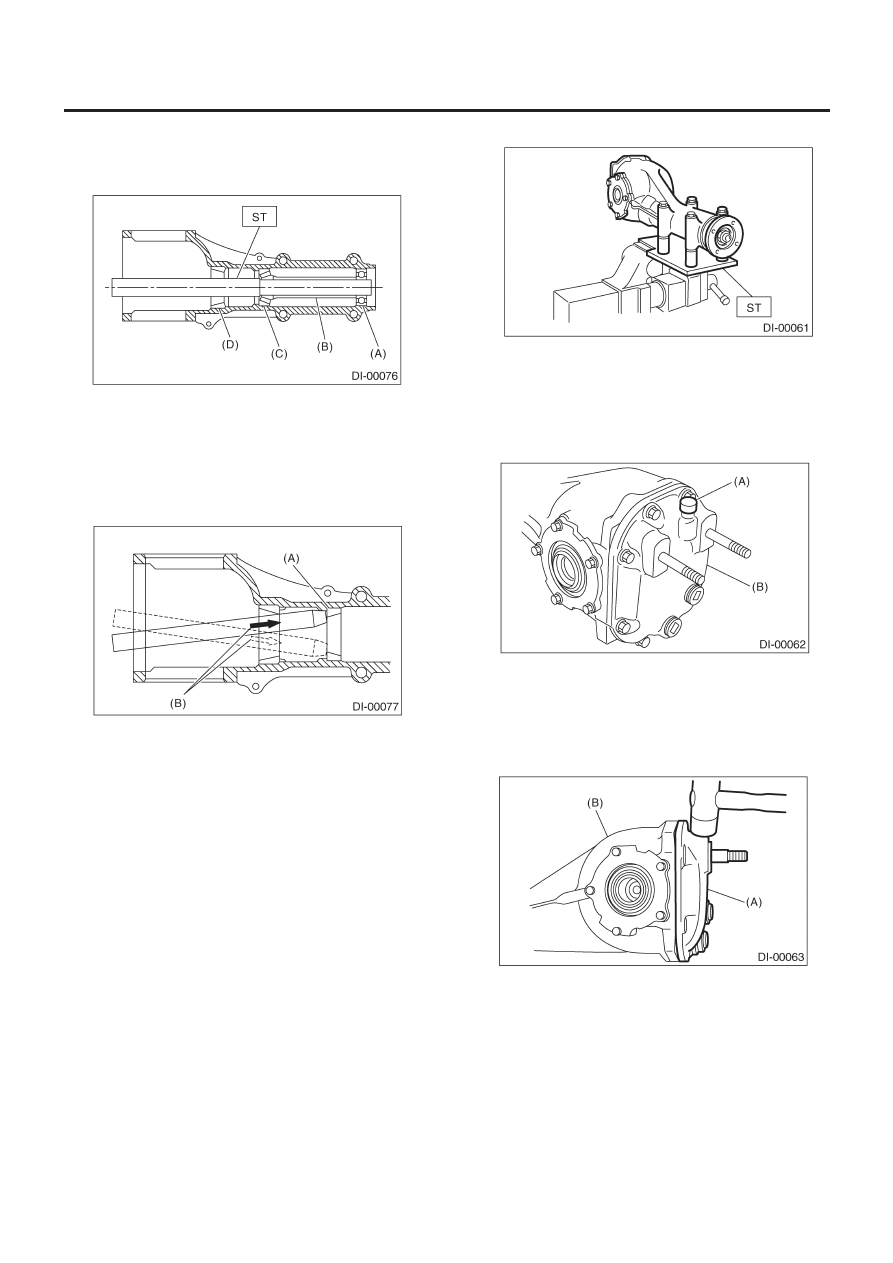

(A) Пилотный

подшипник

(B) Раширитель
(C) Передний

подшипник

(D)  Стакан заднего подшипника

18) При замене подшипников выбейте стакан переднего под-
шипника и стакан заднего подшипника из корпуса в указан-
ном порядке с помощью латунной чушки.

(A)  2 выреза вдоль диагональных линий
(B)  Выбейте попеременно с помощью латунной чушки.

2. МОДЕЛЬ STi

Для определения настоящей причины неполадки перед раз-
боркой проверьте следующие места.
• Контакт зубцов коронного колеса и шестерни, а также люфт
• Выбег коронного колеса на его задней поверхности
• Сопротивление при вращении  ведущей шестерни.
1) Установите ST на тиски и поставьте устройство дифферен-
циала на ST.

ST

398217700

ПРИЛОЖЕНИЕ

2) Слейте масло, сняв заглушку.
3) Снимите вентиляционную крышку.

ПРИМЕЧАНИЕ:
• Не снимайте вентиляционную крышку без необходимости.
• После демонтажа вентиляционной крышки замените ее на
новую.

(A) Вентиляционная

крышка

(B) Задняя

крышка

4) Снимите болты, затем снимите заднюю крышку.

ПРИМЕЧАНИЕ:
Снимите ее, постучав пластмассовым молотком.

(A) Задняя

крышка

(B) Салазки

дифференциала

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т

Dl-34

ДИФФЕРЕНЦИАЛЫ

5) Пометьте фиксаторы правого и левого боковых подшипни-
ков, чтобы не спутать их при сборке. Снимите крепежные
болты фиксатора бокового подшипника, установите ST на
корпус дифференциала и выньте фиксаторы правого и лево-
го боковых подшипников с помощью вытягивателя.

ПРИМЕЧАНИЕ:
Каждая прокладка, установленная для регулировки предва-
рительного натяга бокового подшипника, должна храниться
вместе с соответствующим ей фиксатором.

ST

398457700

ПРИЛОЖЕНИЕ

6) Выньте устройство корпуса дифференциала из салазок
дифференциала.

ПРИМЕЧАНИЕ:
Не ударяйте зубцами о корпус.

7) При замене боквоого подшипника выньтте стакан подшип-
ника из фиксатора бокового подшипника с помощью ST.

ST

398527700

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

8) Выньте конус подшипника с помощью ST.

ПРИМЕЧАНИЕ:
• Не пытайтесь разбирать эти детали без необходимости.
• Установите вытягиватель так, чтобы его лапы захватили
край конуса подшипника.
• Не путайте кольца и конусы правого и левого подшипников.

ST

18759AA000

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

9) Снимите коронное колесо, ослабив болты коронного колеса.

ПРИМЕЧАНИЕ:
Не разбирайте корпус дифференциала.

10) Придерживая сболчиваемое фланцевое соединение с по-
мощью ST, снимите гайку ведущей шестерни.

ST (МОДЕЛЬ С МЕХАНИЧЕСКОЙ LSD)

18633AA000

КЛЮЧ COMPL

ST (МОДЕЛЬ БЕЗ МЕХАНИЧЕСКОЙ LSD)

498427200 ФЛАНЦЕВЫЙ

КЛЮЧ
