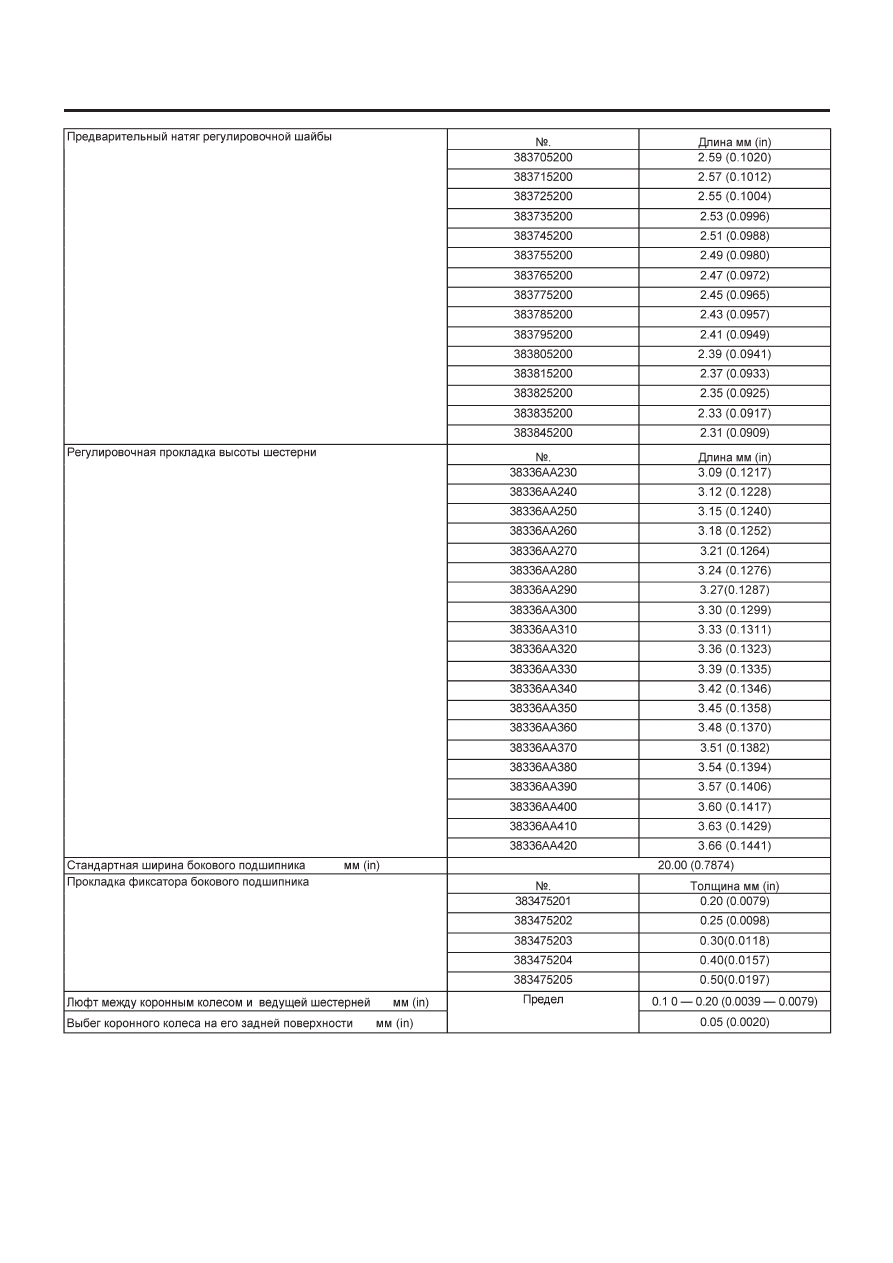

ОБЩЕЕ ОПИСАНИЕ

Dl-7

ДИФФЕРЕНЦИАЛЫ

ОБЩЕЕ ОПИСАНИЕ

Dl-8

ДИФФЕРЕНЦИАЛЫ

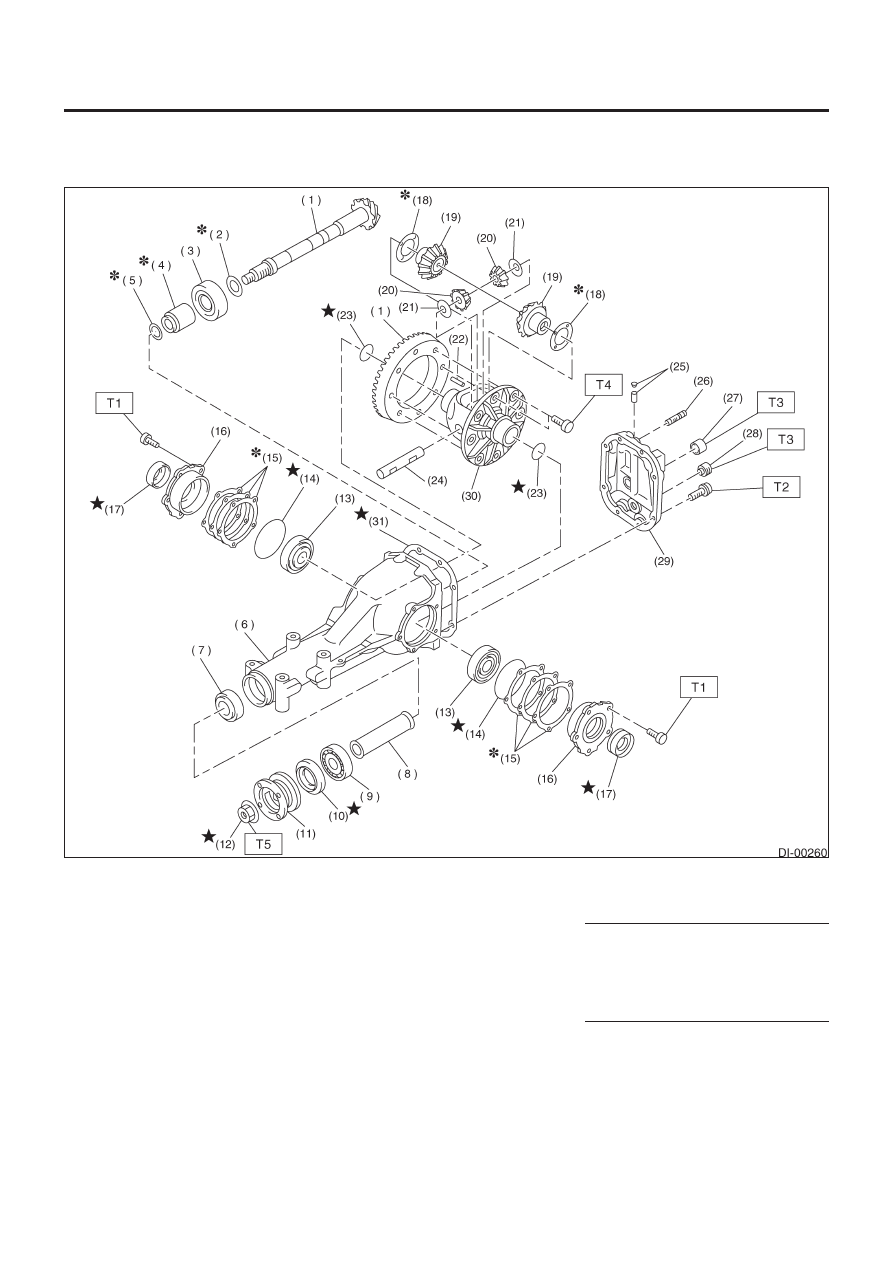

B: КОМПОНЕНТ

1.  ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т БЕЗ LSD

(1)  Комплект коронного колеса и ве-

дущей шестерни

(2)  Регулировочная прокладка высо-

ты шестерни

(3) Задний

подшипник

(4)

Регулировочный расширитель пред-
варительного натяга подшипника

(5)  Регулировочная шайба предвари-

тельного натяга подшипника

(6) Салазки

дифференциала

(7) Передний

подшипник

(8) Расширитель
(9) Пилотный

подшипник

(10)  Передний масляный уплотнитель
(11) Фланцевое соединение
(12) Самоконтрящаяся гайка
(13) Боковой подшипник

(14) Кольцевой уплотнитель
(15) Прокладка фиксатора бокового

подшипника

(16)  Фиксатор бокового подшипника
(17)  Боковой масляный уплотнитель
(18)  Упорная шайба боковой шестерни
(19) Боковая шестерня
(20) Сопряженная шестерня
(21)  Шайба сопряженной шестерни
(22)  Стопорный штифт вала шестерни
(23) Пружинное кольцо
(24)  Вал сопряженной шестерни
(25) Вентиляционная крышка
(26) Резьбовая шпилька
(27)  Заглушка для залива масла
(28)  Заглушка для слива масла
(29) З адняя крышка

(30) Корпус дифференциала
(31) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

10.3 (1.05, 7.6)

T2:

29 (3.0,21.7)

T3:

49 (5.0,36.2)

T4:

105 (10.7,77.4)

T5:

181 (18.5, 134)

ОБЩЕЕ ОПИСАНИЕ

Dl-9

ДИФФЕРЕНЦИАЛЫ

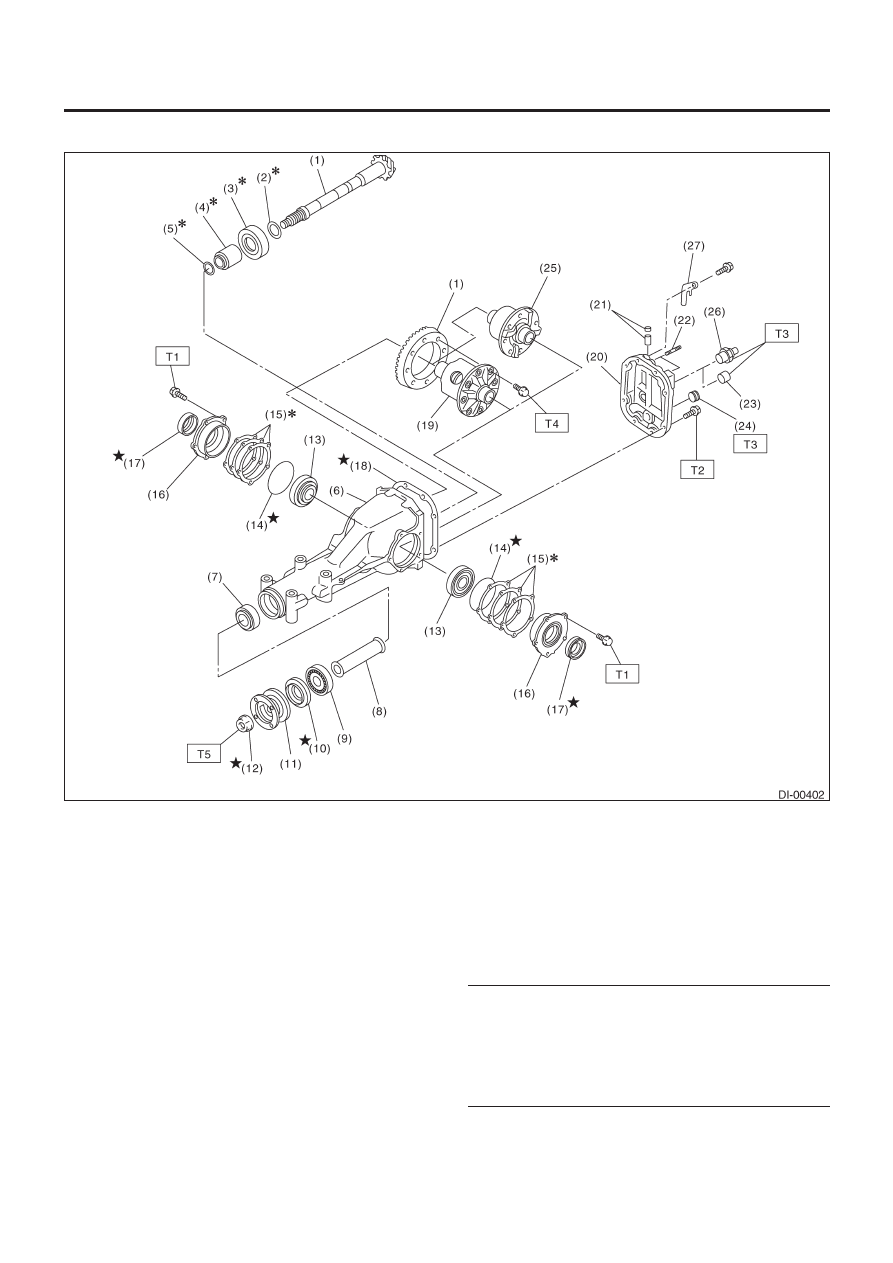

2.  ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА Т С LSD

(1)  Комплект коронного колеса и ведущей шестерни
(2)  Регулировочная прокладка высоты шестерни
(3) Задний

подшипник

(4)  Регулировочный расширитель предварительного натя-

га подшипника

(5)  Регулировочная шайба предварительного натяга под-

шипника

(6) Салазки

дифференциала

(7) Передний

подшипник

(8) Втулка
(9) Пилотный

подшипник

(10) Передний сальник
(11) Фланцевое соединение
(12) Самоконтрящаяся гайка
(13) Боковой подшипник
(14) Кольцевой уплотнитель
(15)  Прокладка фиксатора бокового подшипника
(16)  Фиксатор бокового подшипника
(17) Боковой сальник
(18) Прокладка

(19)  Корпус дифференциала (Модель  с типом вязкостного

соединения или с механической LSD)

(20)  Задняя крышка
(21)  Вентиляционная крышка
(22)  Резьбовая шпилька
(23)  Заглушка для залива масла
(24)  Заглушка для слива масла
(25)  Корпус дифференциала (Модель SURETRAC® LSD)
(26)  Заглушка для залива масла (Модель с механической LSD)
(27)  Опора (Модель с механической LSD)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

10.3 (1.05, 7.6)

T2:

29 (3.0, 21.7) (Кроме модели STi)
44 (4.5, 32.5) (Модель STi)

T3:

49 (5.0,36.2)

T4:

105 (10.7,77.4)

T5:

181 (18.5, 134)

ОБЩЕЕ ОПИСАНИЕ

Dl-10

ДИФФЕРЕНЦИАЛЫ

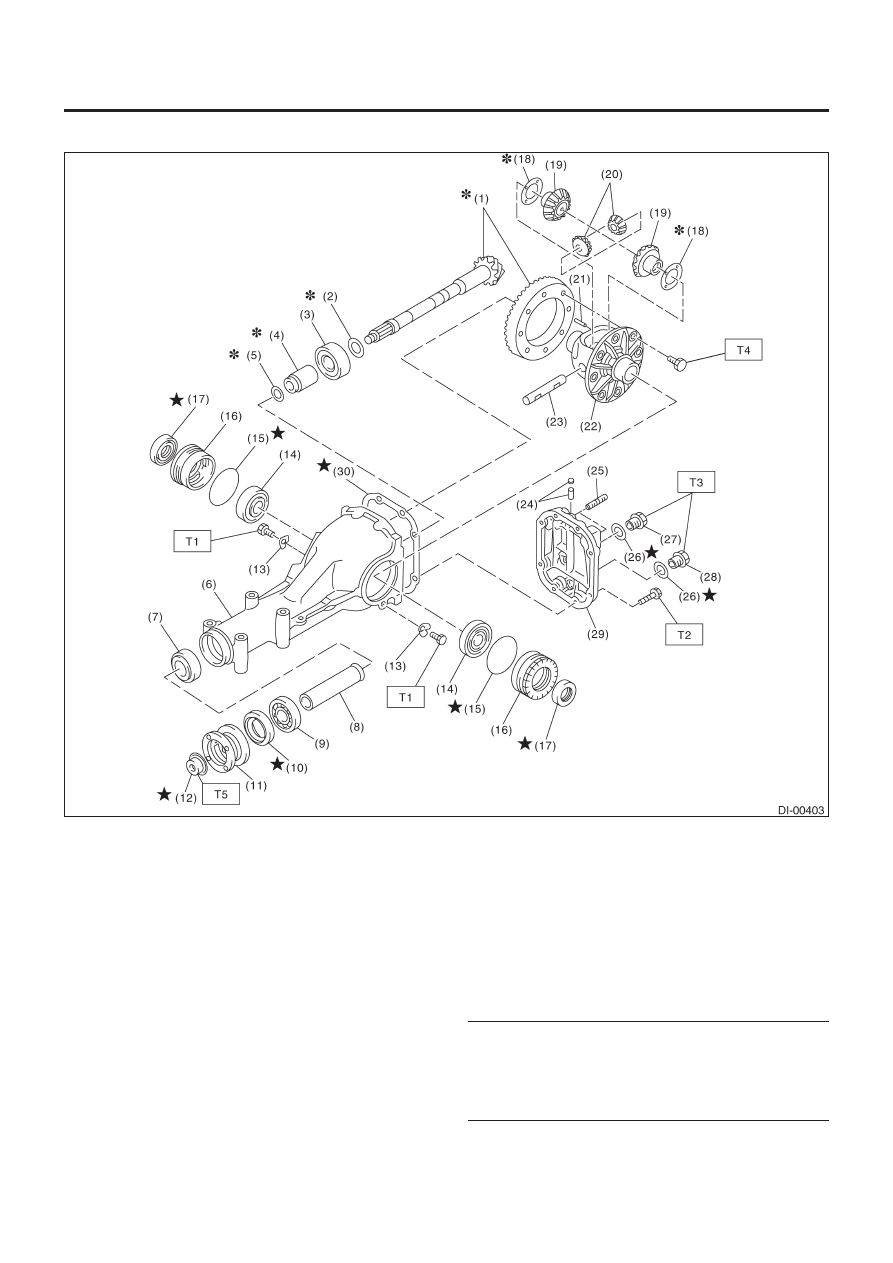

3.  ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

(1)  Комплект коронного колеса и ведущей шестерни
(2)  Регулировочная прокладка высоты шестерни
(3) Задний

подшипник

(4)  Регулировочный расширитель предварительного натя-

га подшипника

(5)  Регулировочная шайба предварительного натяга под-

шипника

(6) Салазки

дифференциала

(7) Передний

подшипник

(8) Втулка
(9) Пилотный

подшипник

(10) Передний сальник
(11) Фланцевое соединение
(12) Самоконтрящаяся гайка
(13) Запорная пластина
(14) Боковой подшипник
(15) Кольцевой уплотнитель
(16)  Держатель осевого вала
(17) Боковой сальник
(18)  Упорная шайба боковой шестерни

(19) Боковая шестерня
(20) Сопряженная шестерня
(21)  Стопрный штифт вала шестерни
(22) Корпус дифференциала
(23)  Сопряженный вал шестерни
(24) Вентиляционная крышка
(25) Резьбовая шпилька
(26)  Прокладка
(27)  Заглушка для залива масла
(28)  Заглушка для слива масла
(29)  Задняя крышка
(30) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

25 (2.5, 18.1)

T2:

25 (2.5, 18.1)

T3:

34 (3.5,25.3)

T4:

62 (6.3,45.6)

T5:

191 (19.5, 141)
