ЗАДНИЙ СТАБИЛИЗАТОР

RS-11

ЗАДНЯЯ ПОДВЕСКА

3. Задний стабилизатор

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.

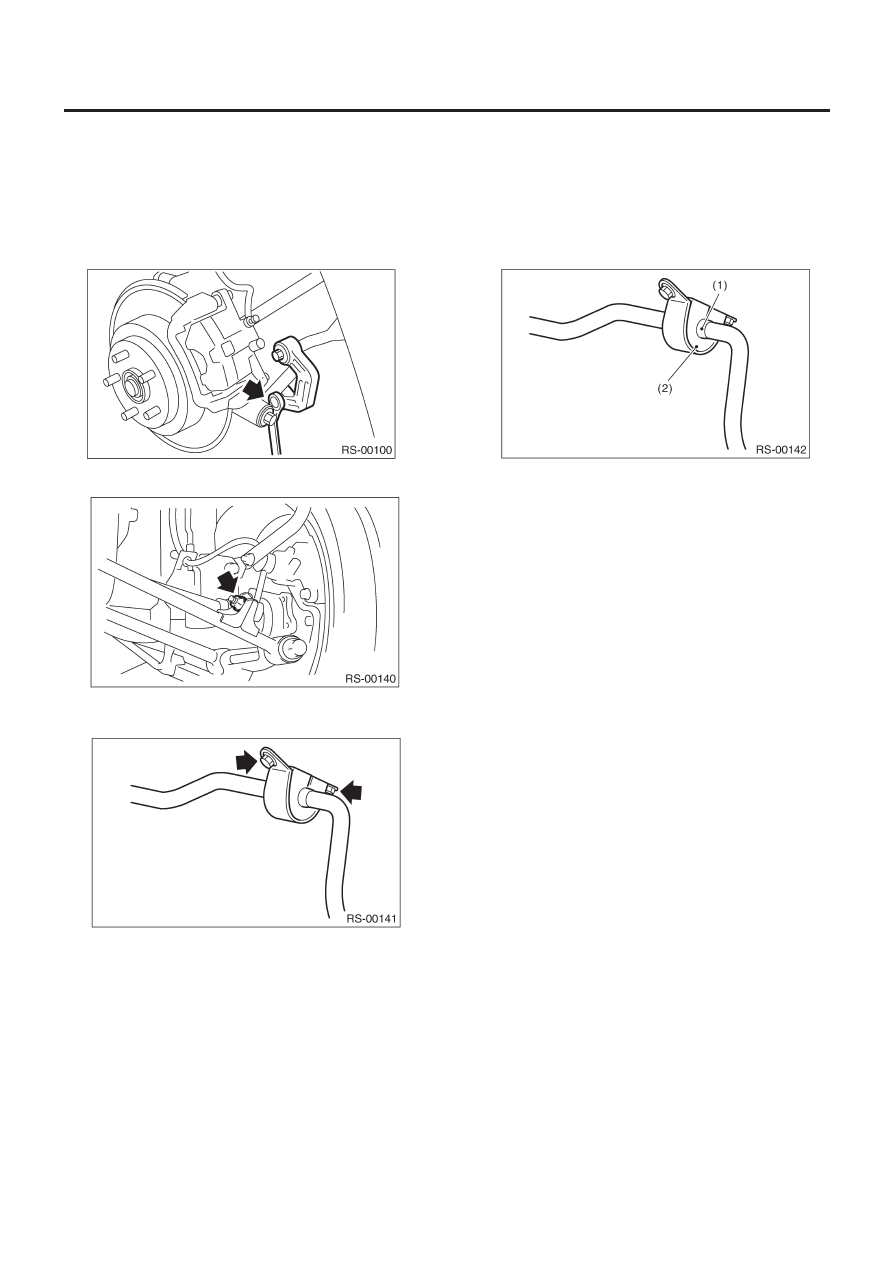

2) Снимите тягу стабилизатора.

• Кроме МОДЕЛИ STi

• МОДЕЛЬ STi

3) Снимите болт и гайку, крепящие стабилизатор к кронштей-
ну стабилизатора.

B:  УСТАНОВКА

1) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Установите втулку стабилизатора, выровняв ее с отметкой,
сделанной краской на стабилизаторе.
• При установке убедитесь в том, что втулка стабилизатора и
стабилизатор имеют одинаковые идентификационные цвета.

(1)  Отметка краской на стабилизаторе
(2)  Идентификационый цвет втулки

2) Всегда затягивайте участок втулки стабилизатора, когда
шины будут находиться в полном контакте с полом, и автом-
биль будет иметь собственную массу.

Момент затяжки:

Между тягой стабилизатора и задней боковой тягой

45 Н•м (4.6 кгс-м, 33.2 ft-lb)

Между стабилизатором
и кронштейном стабилизатора

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

C: ОСМОТР

1) Проверьте втулку на предмет трещин, уставания или по-
вреждений.
2) Проверьте тяги стабилизатора на предмет деформации,
трещин или повреждений, а втулку—на предмет выступания
из отверстия в тяге стабилизатора.

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-12

ЗАДНЯЯ ПОДВЕСКА

4. Задняя добавочная тяга

A:  ДЕМОНТАЖ

1) Ослабьте гайки на задних колесах.
2) Поднимите автомобиль и снимите задние колеса.
3) Снимите зажим заднего стояночного тормоза и проводку
датчика скорости колеса ABS.

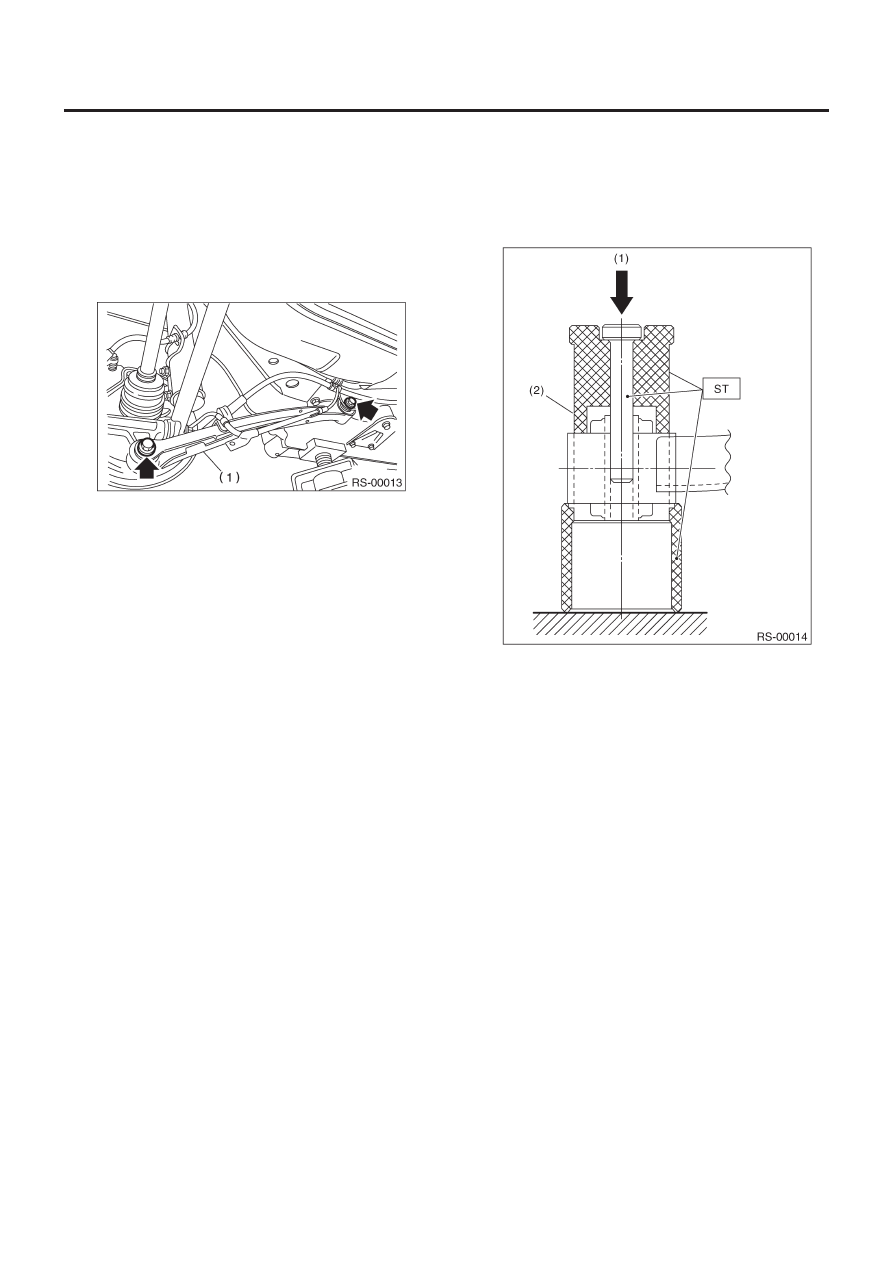

4) Снимите болт, крепящий добавочную тягу к кронштейну до-
бавочной тяги.

(1)    Добавочная тяга

5) Снимите болт, крепящий добавочную тягу к заднему кожуху.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Всегда затягивайте участок втулки, когда шины будут нахо-
диться в полном контакте с полом, и автомбиль будет иметь
собственную массу.

ПРИМЕЧАНИЕ:
Проверьте установку колес и отрегулируйте в случае необхо-
димости.

C:  РАЗБОРКА

1.  ПЕРЕДНЯЯ ВТУЛКА

С помощью ST выдавите переднюю втулку.

ST

927720000

УСТАНОВЩИК И СЪЕМНИК

(1) Пресс
(2) Добавочная

тяга

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-13

ЗАДНЯЯ ПОДВЕСКА

2.  ЗАДНЯЯ ВТУЛКА

С помощью ST выдавите заднюю втулку.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

(1) Пресс
(2) Кожух

D: СБОРКА

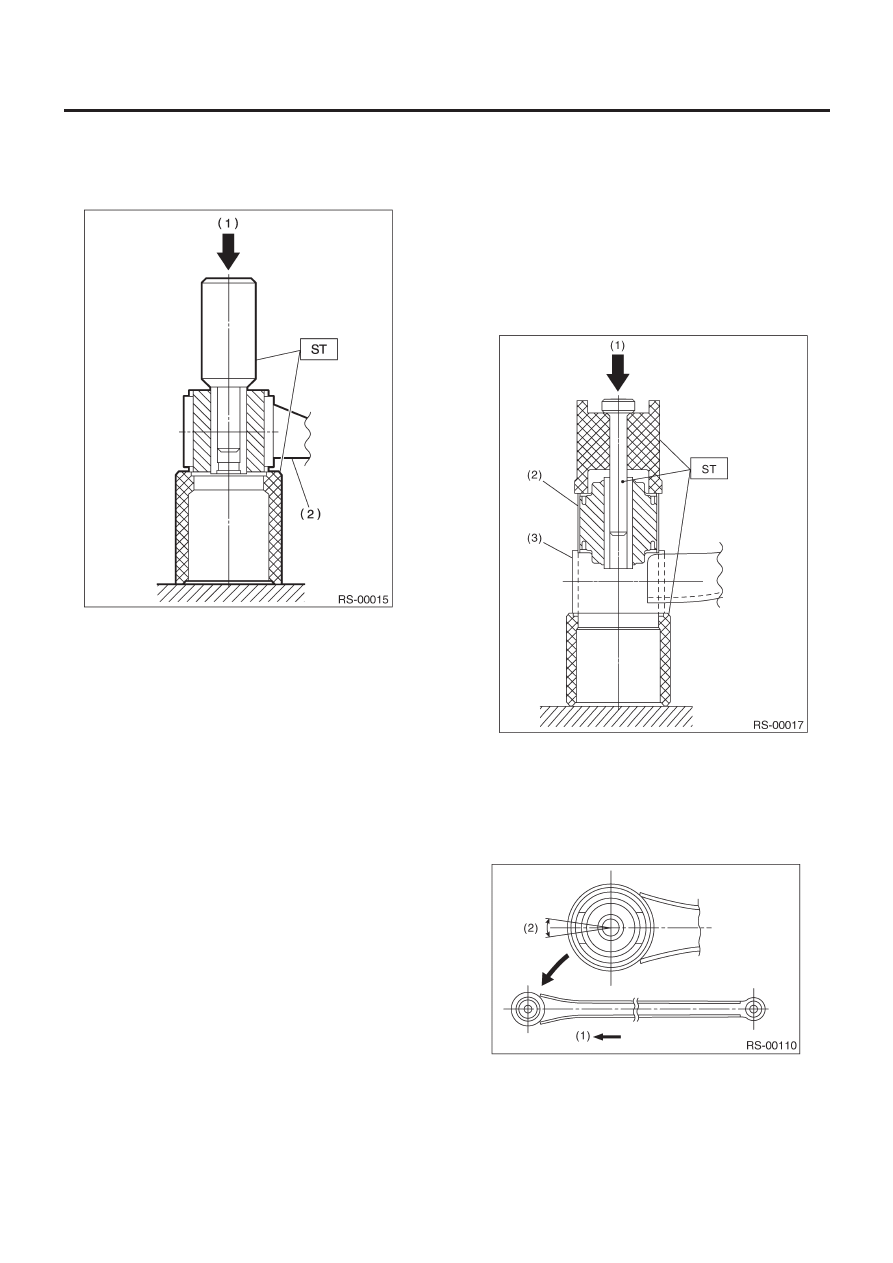

1.  ПЕРЕДНЯЯ ВТУЛКА

С помощью ST запрессуйте втулку в добавочную тягу.

ST

927720000

УСТАНОВЩИК И СЪЕМНИК

ОСТОРОЖНО:
Поверните плунжер ST вверх ногами и вдавливайте до
тех пор, пока поверхность конца плунжера не коснется
поверхности конца добавочной тяги.

(1) Пресс
(2) Передняя

втулка

(3) Добавочная

тяга

ОСТОРОЖНО:
Устанавливайте переднюю втулку в требуемом направ-
лении, как показано на рисунке.

(1) Перед
(2) ±5°

ЗАДНЯЯ ДОБАВОЧНАЯ ТЯГА

RS-14

ЗАДНЯЯ ПОДВЕСКА

2.  ЗАДНЯЯ ВТУЛКА

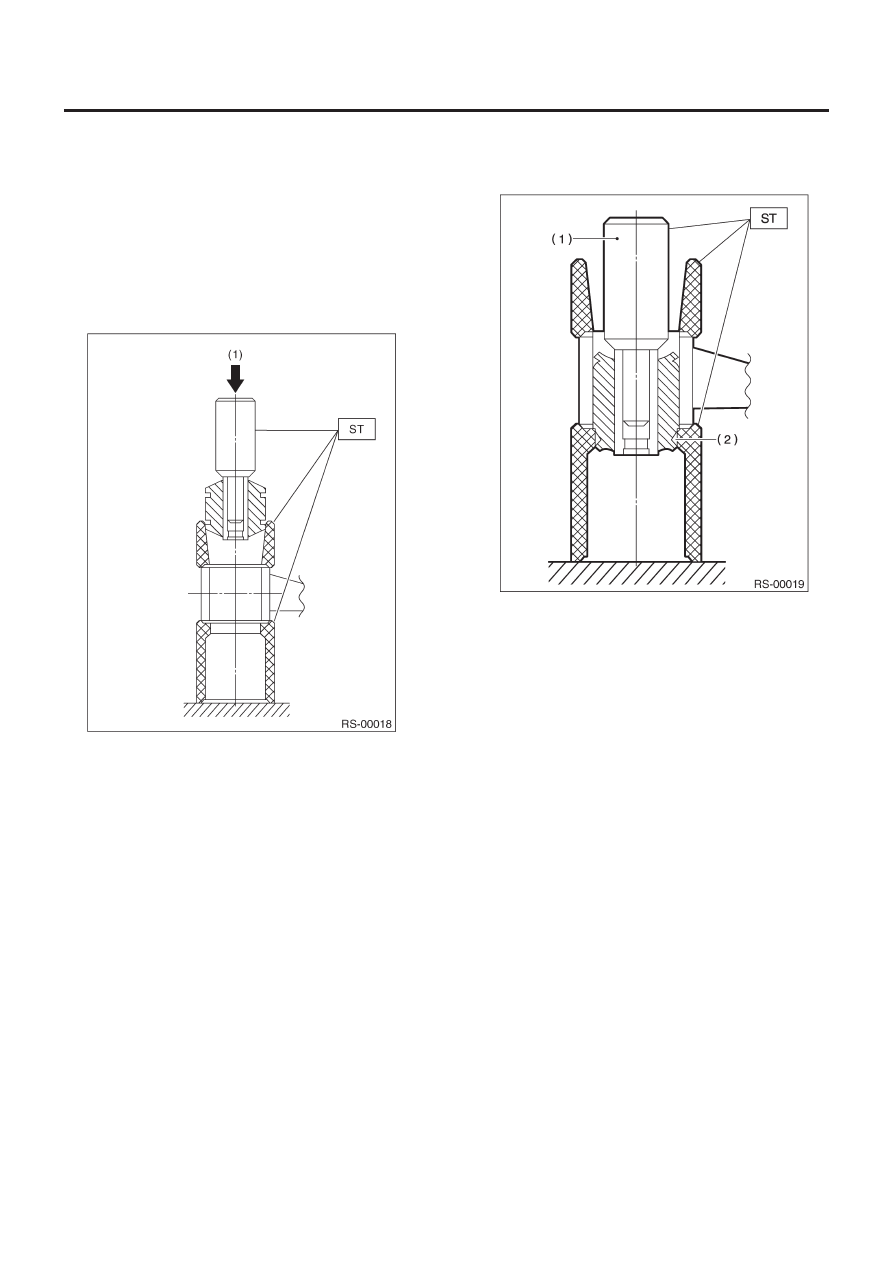

1) С помощью ST запрессуйте втулку в добавочную тягу.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

ПРИМЕЧАНИЕ:
Если запрессовка втулки в добавочную тягу вызывает слож-
ности, нанесите разбавленный водой TIRE LUBE на внутрен-
нюю поверхность ST в качестве смазки.

Смазка:

TIRE LUBE: вода =1:3

(1)    Пресс

2) Нажимайте на плунжер ST, пока фланец втулки не выступит
за добавочную тягу.

ST

927730000

УСТАНОВЩИК И СЪЕМНИК

(1) Плунжер
(2) Фланец
