ОБЩЕЕ ОПИСАНИЕ

Dl-11

ДИФФЕРЕНЦИАЛЫ

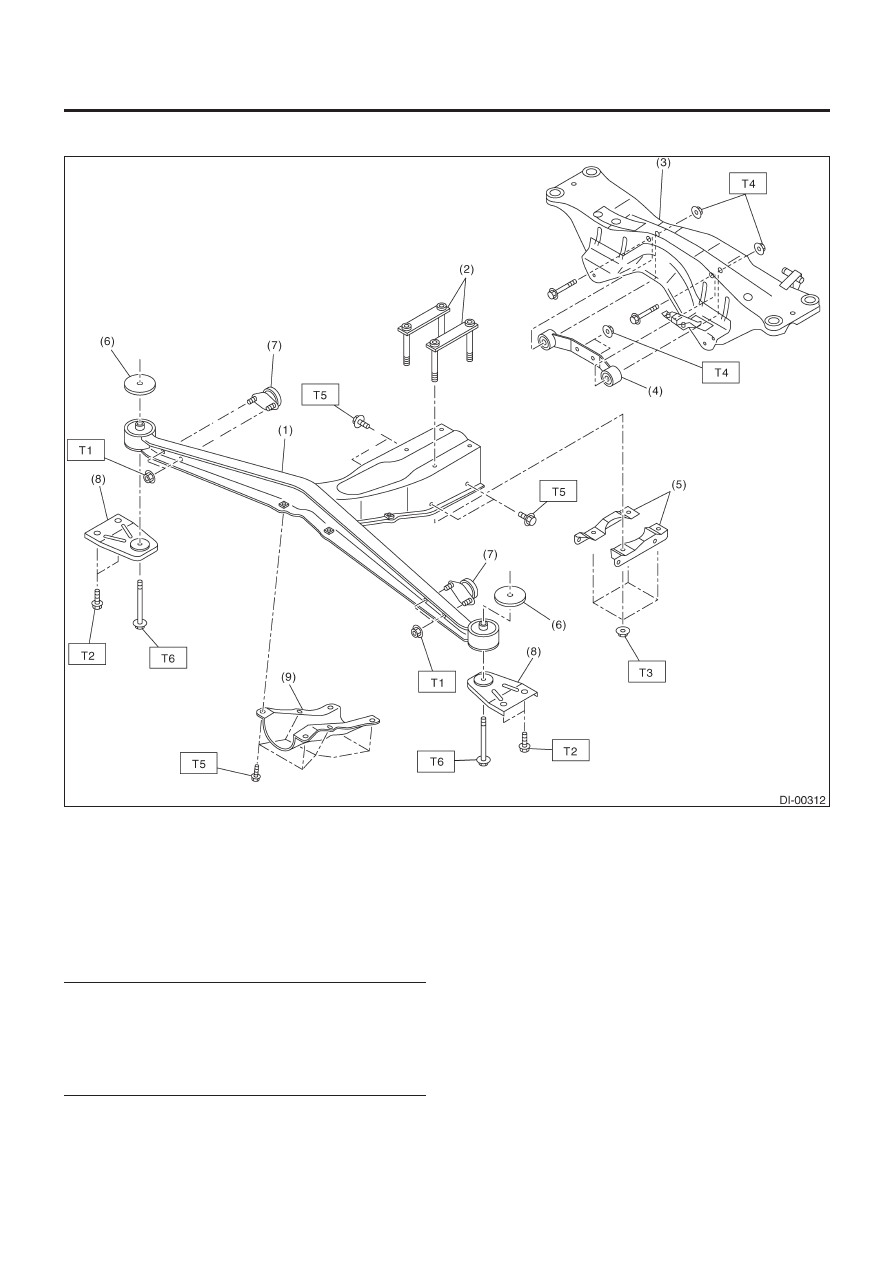

(1)  Передняя деталь дифференциала
(2) Пластина
(3) Поперечина
(4)  Задняя деталь дифференциала
(5)  Нижний кронштейн крепления дифференциала
(6) Ограничитель
(7) Динамический

демпфер

(8)  Кронштейн крепления дифференциала
(9)  Передняя крышка крепления дифференциала

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

20 (2.0, 14.5)

T2:

33 (3.4,24.3)

T3:

65 (6.6,47.9)

T4:

70 (7.1,51.6)

T5:

90 (9.2,66.4)

T6:

100 (10.2, 73.8)

4.  СИСТЕМА КРЕПЛЕНИЯ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

ОБЩЕЕ ОПИСАНИЕ

Dl-12

ДИФФЕРЕНЦИАЛЫ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки и защитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите масло на скользящие или вра-
щающиеся поверхности.
• Перед установкой кольцевых уплотнителей или сальников,
нанесите достаточное количество масла для предотвраще-
ния повреждения и деформации.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждения сопряженнной поверхности корпуса.

ОБЩЕЕ ОПИСАНИЕ

Dl-13

ДИФФЕРЕНЦИАЛЫ

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

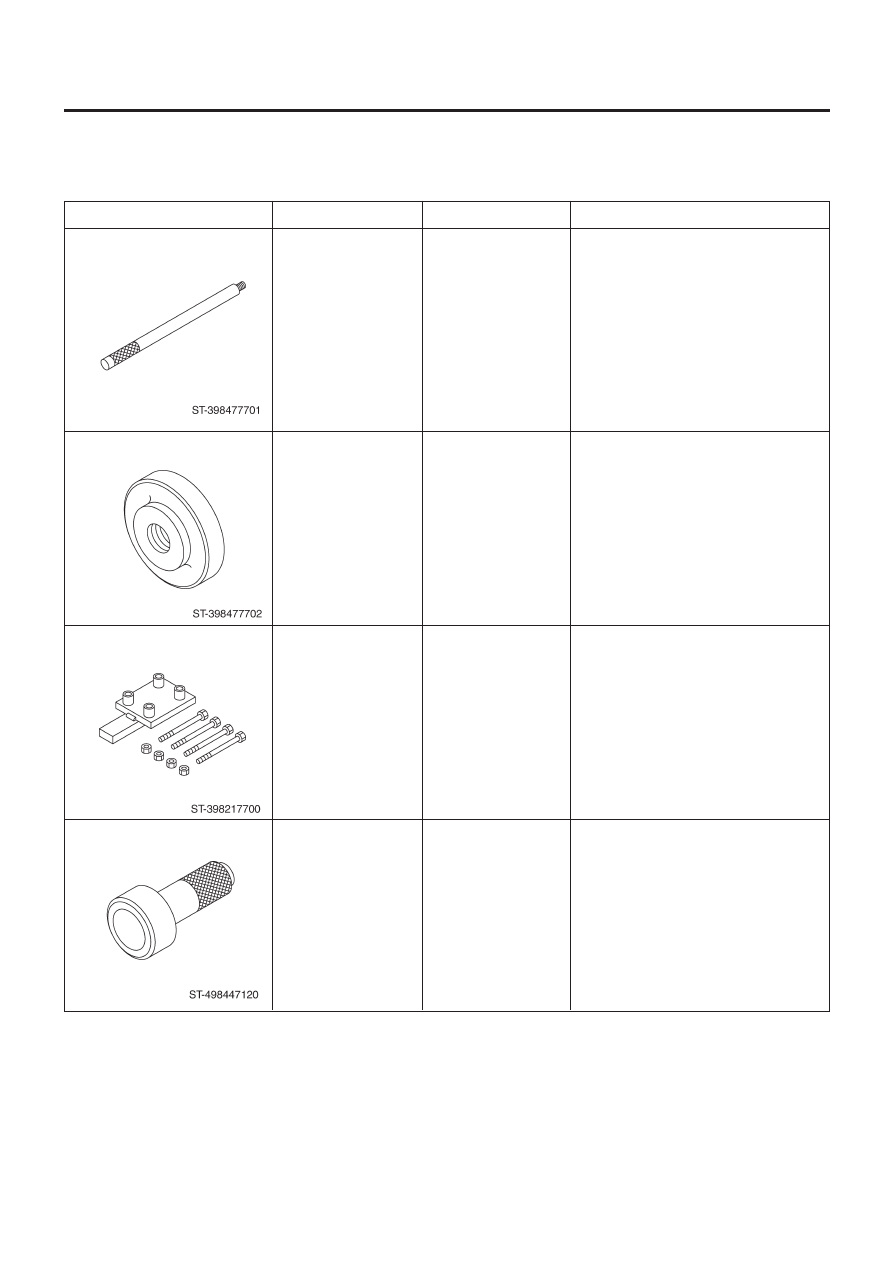

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398477701

398477702

398217700

498447120

РУЧКА

СГОН

ПРИКЛАДЫВАЕМЫЙ
КОМПЛЕКТ

УСТАНОВЩИК

Используется для установки конуса
переднего и заднего подшипника.

Используется для прессовой посадки
конуса подшипника салазок
дифференциала (заднего).

Используется для разборки и сборки
салазок заднего дифференциала.

Используйется для установки переднего
масляного уплотнителя.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

Dl-14

ДИФФЕРЕНЦИАЛЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498427200

398467700

399780104

899580100

ФЛАНЦЕВЫЙ КЛЮЧ

СГОН

ГРУЗ

УСТАНОВЩИК

• Используется для остановки вращения
фланцевого соединения при ослаблении
и затяжке самоконтрящейся гайки.
• Для Типа T. (Кроме модели STi с
механической LSD)

Используется для демонтажа шестерни,
пилотного подшипника и  конуса
переднего подшипника.

Используется для установки конуса
переднего подшипника, фланцевого
соединения пилотного подшипника.

Используется для прессовой посадки
конуса переднего подшипника, пилотного
подшипника.

ОПИСАНИЕ

ПОМЕТКИ
