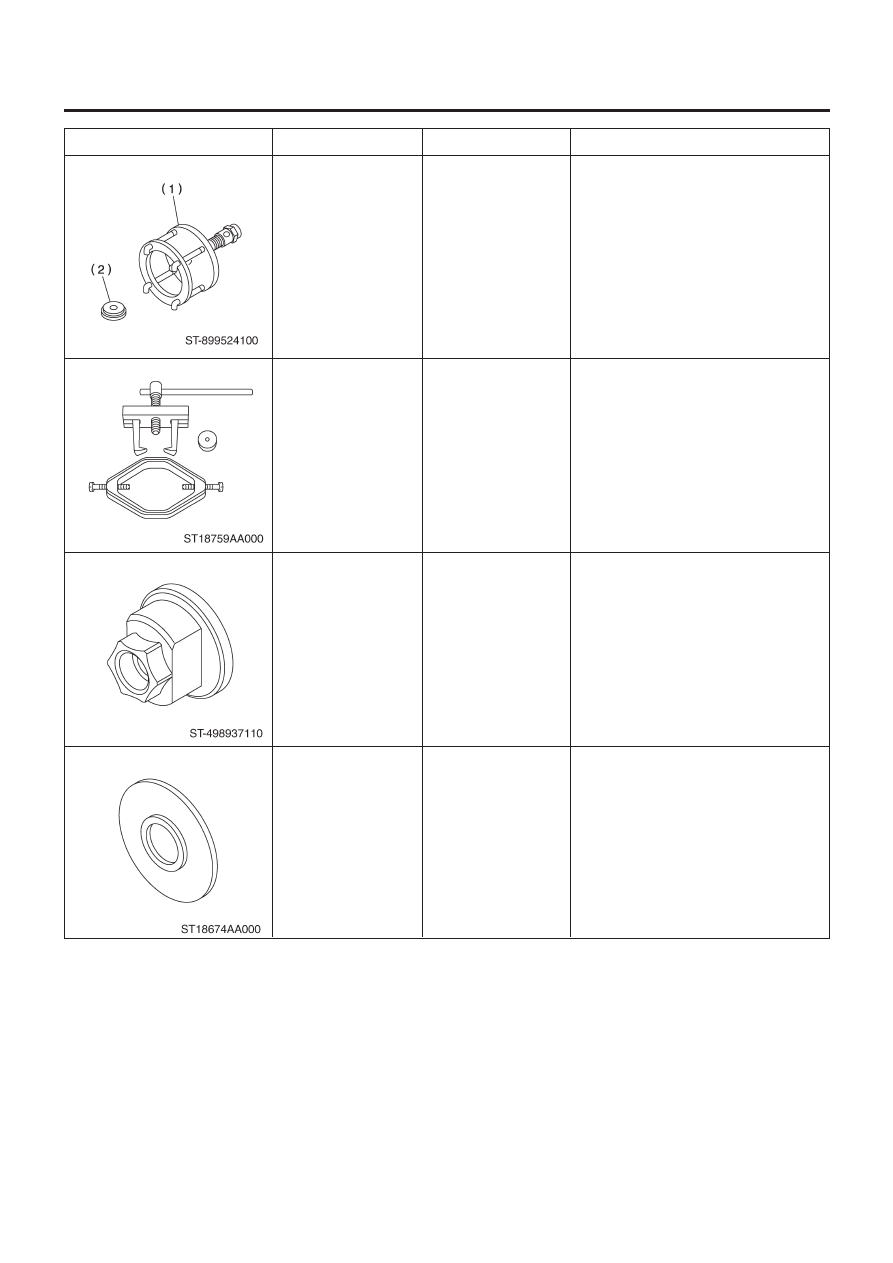

ОБЩЕЕ ОПИСАНИЕ

Dl-23

ДИФФЕРЕНЦИАЛЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

899524100

18759AA000

498937110

18674AA000

КОМПЛЕКТ
ВЫТЯГИВАТЕЛЯ

УСТРОЙСТВО
ВЫТЯГИВАТЕЛЯ

ДЕРЖАТЕЛЬ ВЕДУЩЕЙ
ШЕСТЕРНИ
(Этот специальный
инструмент
используется для
текущей
автоматической
трансмиссии.)

УСТАНОВЩИК

• Используется для демонтажа конуса
бокового подшипника дифференциала.
• Для Типа VA.
(1) Вытягиватель
(2) Крышка

• Используется для демонтажа конуса
бокового подшипника дифференциала.
• Для Типа Т. (Модель STi)

Используется для установки пилотного
подшипника.
Для Типа Т. (Модель STi)

Используется для установки конуса
заднего подшипника.
Для Типа Т. (Модель STi)

ОПИСАНИЕ

ПОМЕТКИ

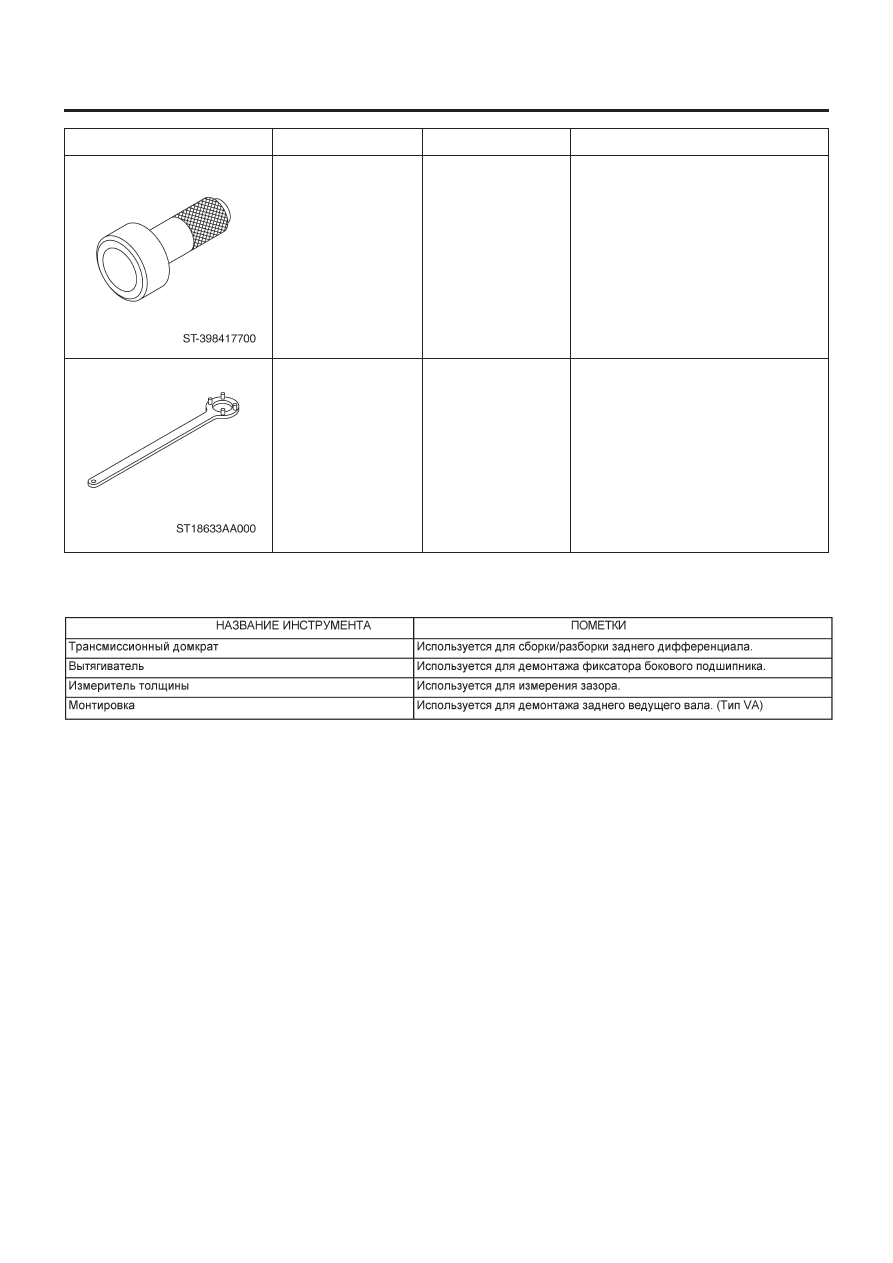

ОБЩЕЕ ОПИСАНИЕ

Dl-24

ДИФФЕРЕНЦИАЛЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

398417700

18633AA000

СГОН
(Этот специальный
инструмент был
подготовлен для
автомобилей 92 г.в. и
ранее.)

КЛЮЧ COMPL
(Нововведенный
инструмент)

Используется для установки кольца
бокового подшипника. (Модель STi)

• Используется для остановки вращения
сболчиваемого фланцевого соединения
при ослаблении и затяжке
самоконтрящейся гайки.
• Для Типа Т. (Модель STi с механической
LSD)

ОПИСАНИЕ

ПОМЕТКИ

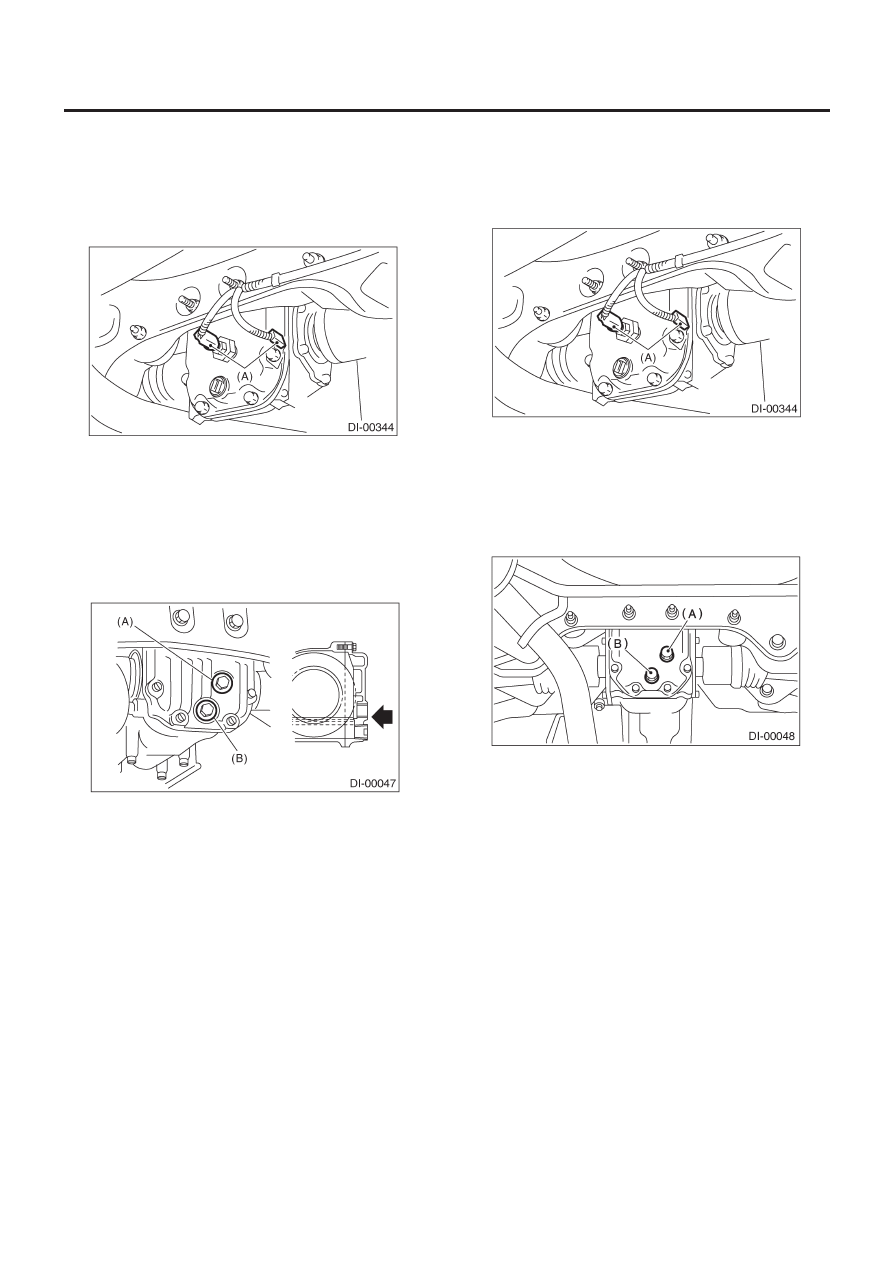

МАСЛО ДИФФЕРЕНЦИАЛА

Dl-25

ДИФФЕРЕНЦИАЛЫ

2. Масло дифференциала

A:  ОСМОТР

1) Отсоедините коннектор переключателя температуры мас-
ла (Модель с механической LSD).

(A)    Коннектор

2) Снимите заливную заглушку или переключатель темпера-
туры масла, а затем проверьте масло. Если оно загрязнено
или устарело, замените. <См. DI-25, ЗАМЕНА, Масло диффе-
ренциала.>
3) Убедитесь, что урвоень масла дифференциала доходит до
нижней части заливного болта или переключателя темпера-
туры масла. Если уровень ниже, долейте масло до нижней ча-
сти заливного болта.

(A)

Заливная заглушка

(B) Сливная заглушка

B:  ЗАМЕНА

1) Поддомкратьте автомобиль и поддержите его с помощью
прочных стоек.
2) Отсоедините коннектор переключателя температуры мас-
ла (Модель с механической LSD).

(A)    Connector

3) Снимите заглушку слива масла и заливную заглушку или
переключатель температуры масла и слейте масло.

ОСТОРОЖНО:
Следите за тем, чтобы не обжечь руки, так как масло
очень сильно нагрето после работы.

(A) Заливная

заглушка

(B) Сливная

заглушка

4) Затяните заглушку слива масла.

ПРИМЕЧАНИЕ:
• Нанесите жидкий уплотнитель на сливную заглушку или пе-
реключатель температуры масла для Типа Т.
• Используйте новую алюминиевую прокладку для Типа VA.

Жидкий уплотнитель:

THREE BOND 1105 (№. 004403010) или эквивалент

Момент затяжки:

Тип Т

49 Н•м (5.0 кгс-м, 36.2 ft-lb)

Тип VA

34 Н•м (3.5 кгс-м, 25.3 ft-lb)

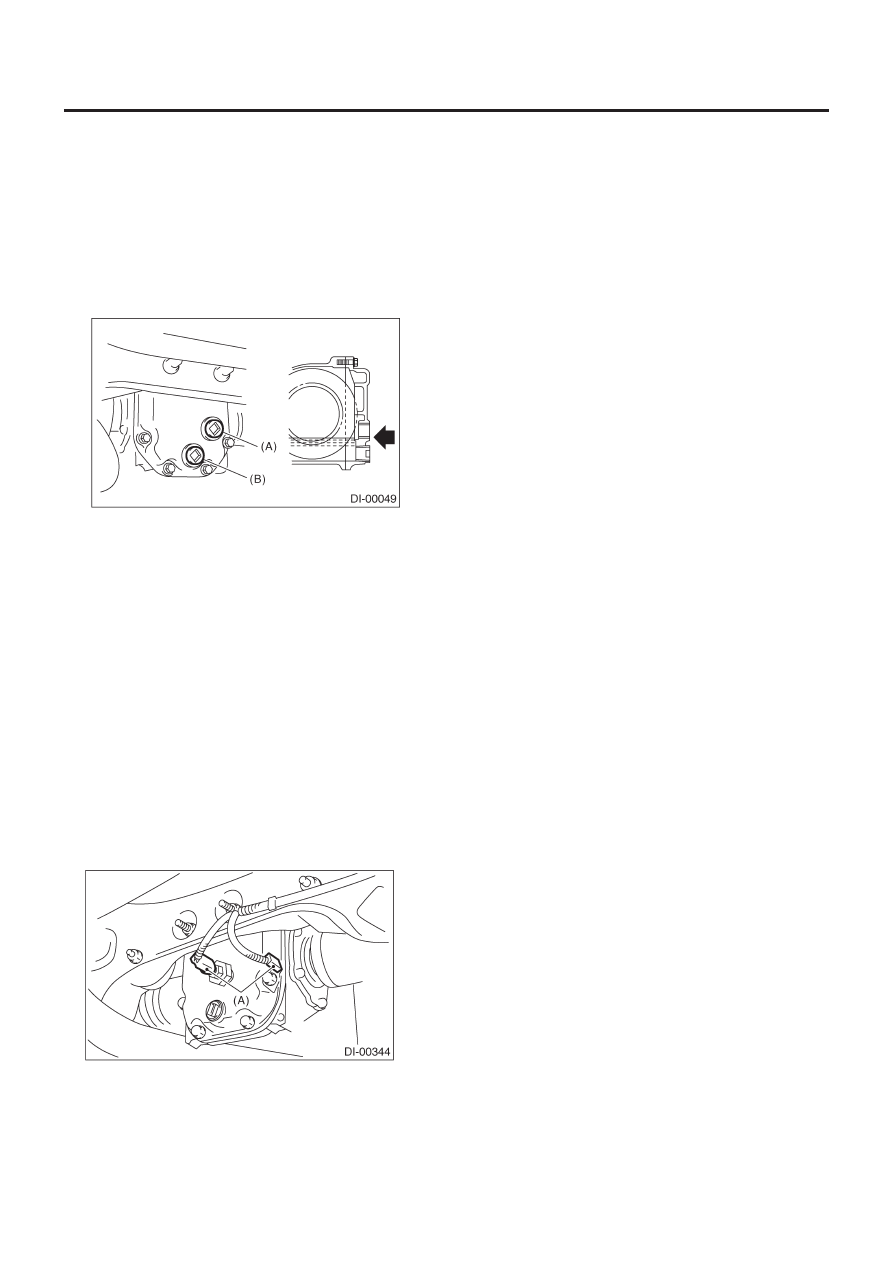

МАСЛО ДИФФЕРЕНЦИАЛА

Dl-26

ДИФФЕРЕНЦИАЛЫ

5) Залейте салазки дифференциала маслом до уровня верх-
ней заглушки.

ПРИМЕЧАНИЕ:
Осторожно залейте масло, следя за уровнем. Следует избе-
гать перелива и недолива масла.

Объем масла:

Кроме модели STi:

0.8 л (0.8 US qt, 0.7Imp qt)

Модель STi:

0.9 0 —1.1 л (1.0 — 1.2 US qt, 0.8 — 1.0 Imp qt)

(A) Заливная

заглушка

(B) Сливная

заглушка

6) Установите заливную заглушку или переключатель темпе-
ратуры масла.

ПРИМЕЧАНИЕ:
• Нанесите жидкий уплотнитель на заливную заглушку или
переключатель температуры масла - для Типа T.
• Используйте новую алюминиевую прокладку для Типа VA.

Жидкая прокладка:

THREE BOND 1105 (№ 004403010) или эквивалент

Момент затяжки:

Тип Т

49 Н•м (5.0 кгс-м, 36.2 ft-lb)

Тип VA

34 Н•м (3.5 кгс-м, 25.3 ft-lb)

7) Подсоедините коннектор переключателя температуры
масла (Модель с механической LSD).

(A)    Коннектор
