Subaru Impreza: трансмиссия и сцепление. Руководство - часть 15





ОБЩЕЕ ОПИСАНИЕ

4AT-17

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

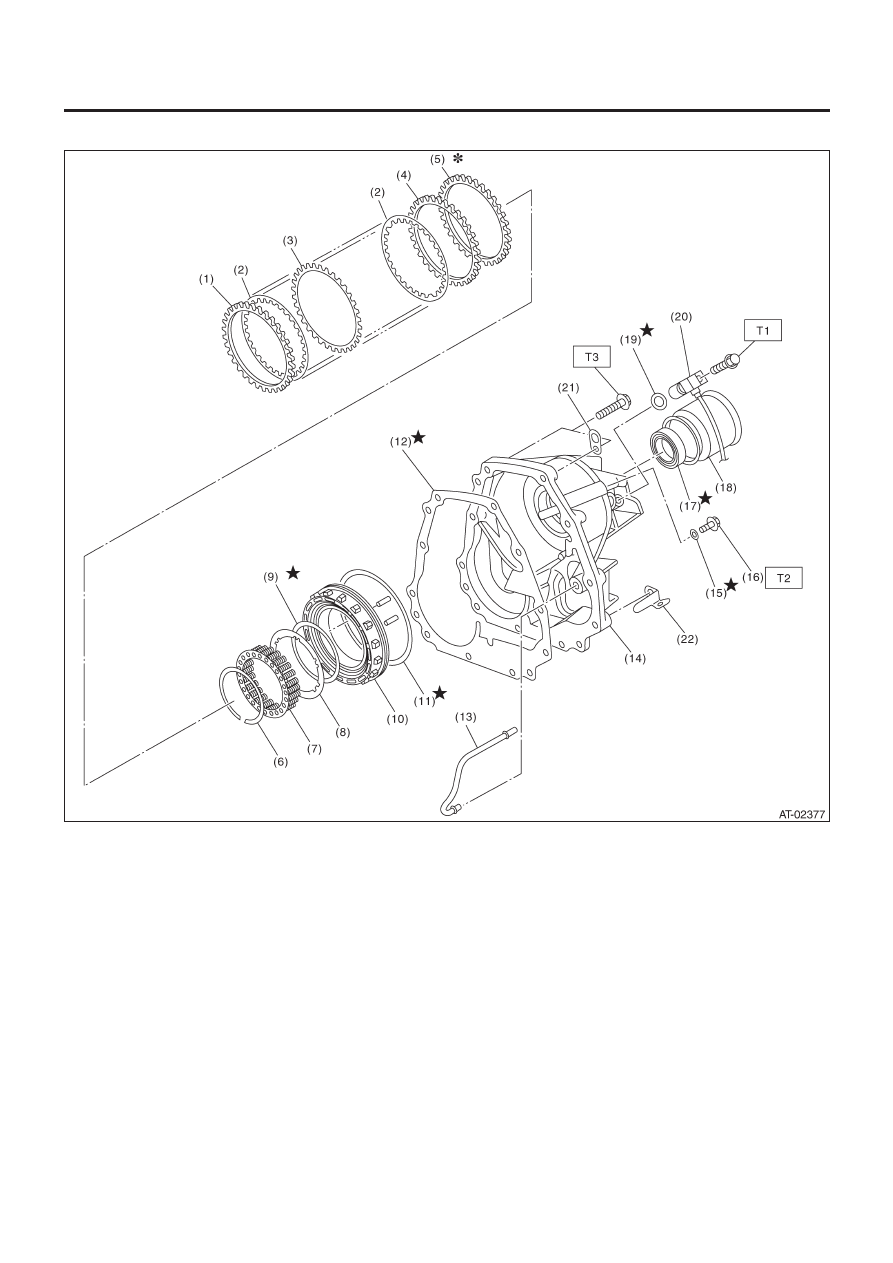

12. ПЕРЕХОДНОЙ И ДОБАВОЧНЫЙ КОРПУС С VTD

(1)  Ведомый диск (толстый)
(2) Ведомый

диск

(3)  Ведомый диск (тонкий)
(4)  Ведомый диск (толстый)
(5) Фиксирующий

диск

(6) Обжимочное

кольцо

(7) Фиксатор

пружины

(8) Диск
(9) Кольцевой

уплотнитель

(10)  Поршень многодисковой муфты (LSD)
(11) Вытяжное кольцо
(12) Прокладка
(13)  Трубка многодисковой муфты (LSD)
(14) Добавочный корпус
(15) Кольцевой уплотнитель
(16) Тестовая заглушка
(17) Сальник
(18) Пыльник
(19) Кольцевой уплотнитель
(20)  Датчик заднего колеса

(21) Петля трансмиссии
(22) Кронштейн проводки

Момент затяжки: Н•м (кгс-м, ft-lb)

T1: 7

(0.7,5.1)

T2:

13 (1.3, 9.4)

T3:

25 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

4AT-18

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

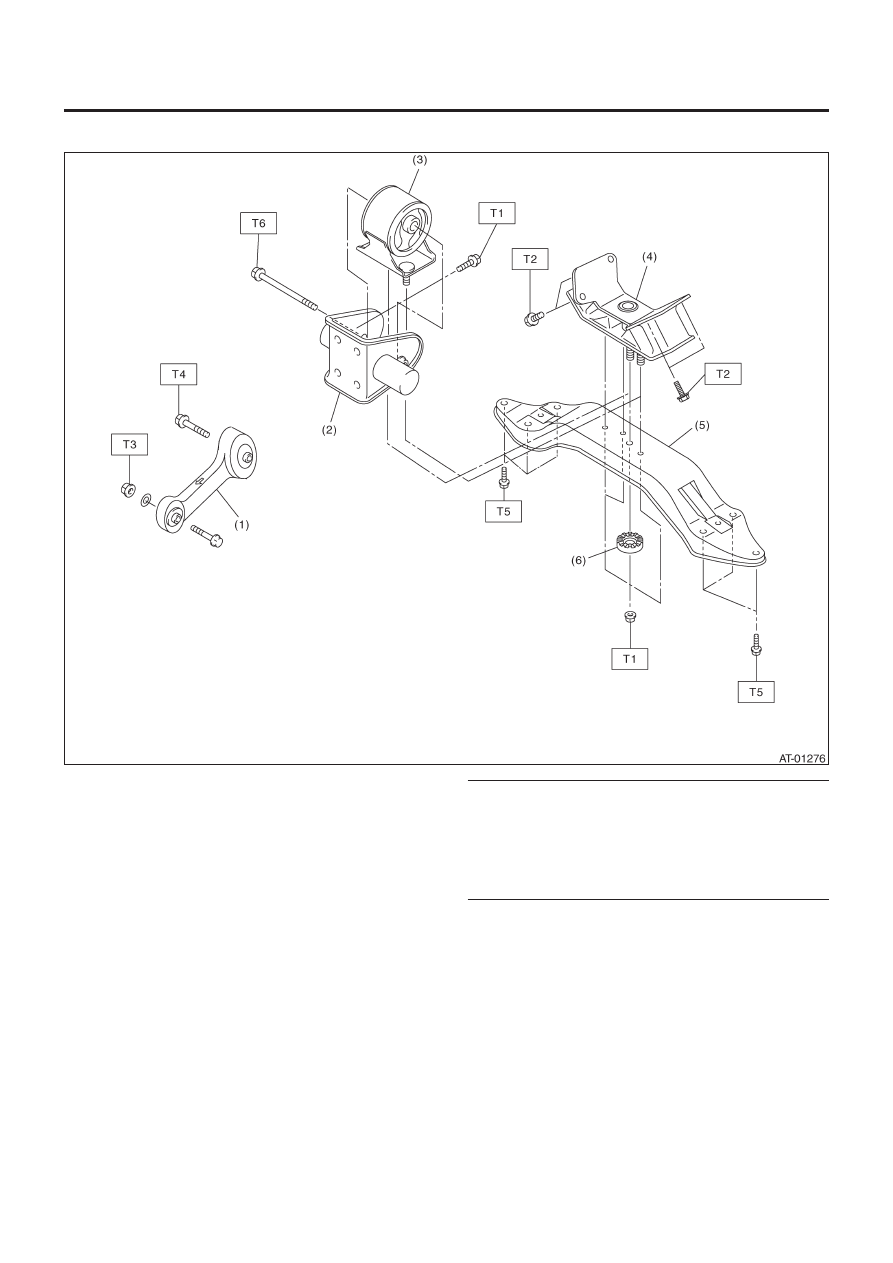

13. КРЕПЛЕНИЕ ТРАНСМИССИИ

(1)  Продольный стопор
(2)  Задний кронштейн (модель FWD)
(3)  Задняя резиновая подушка (модель FWD)
(4)

Задняя резиновая подушка (модель AWD)

(5)

Поперечина

(6)

Стопор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

35 (3.6, 26)

T2:

39 (4.0, 29)

T3:

50 (5.1, 37)

T4:

58 (5.9, 43)

T5:

70 (7.1, 51)

T6: 123(12.5,

90)

ОБЩЕЕ ОПИСАНИЕ

4AT-19

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• При снятом поддоне картера не ставьте его внутренней
стороной вверх, чтобы инородные частицы не попали в кор-
пус клапана.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• При разборке корпуса и других легкосплавных деталей для
открывания используйте пластмассовый молоток. Не разде-
ляйте их с помощью отвертки или другого инструмента.
• Следите за тем, чтобы не обжечь руки, потому что  каждая
деталь автомобиля сильно нагрета после работы.
• Не смешивайте масло, смазку и т.д. разной градации или
разных производителей.

• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите ATF или масло на скользящие
или вращающиеся поверхности.
• Заменяйте деформированные или как-то иначе поврежден-
ные обжимочные кольца на новые.
• Перед установкой кольцевых или масляных уплотнителей,
нанесите достаточное количество ATF для предотвращения
повреждения и деформации.
• Не забывайте устанавливать и устанавливайте правильно
кольцевые уплотнители, обжимочные кольца и другие подоб-
ные детали.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Избегайте повреждений сопряженных поверхностей корпуса.
• Перед нанесением уплотнителя полностью снимите старый
уплотнитель.

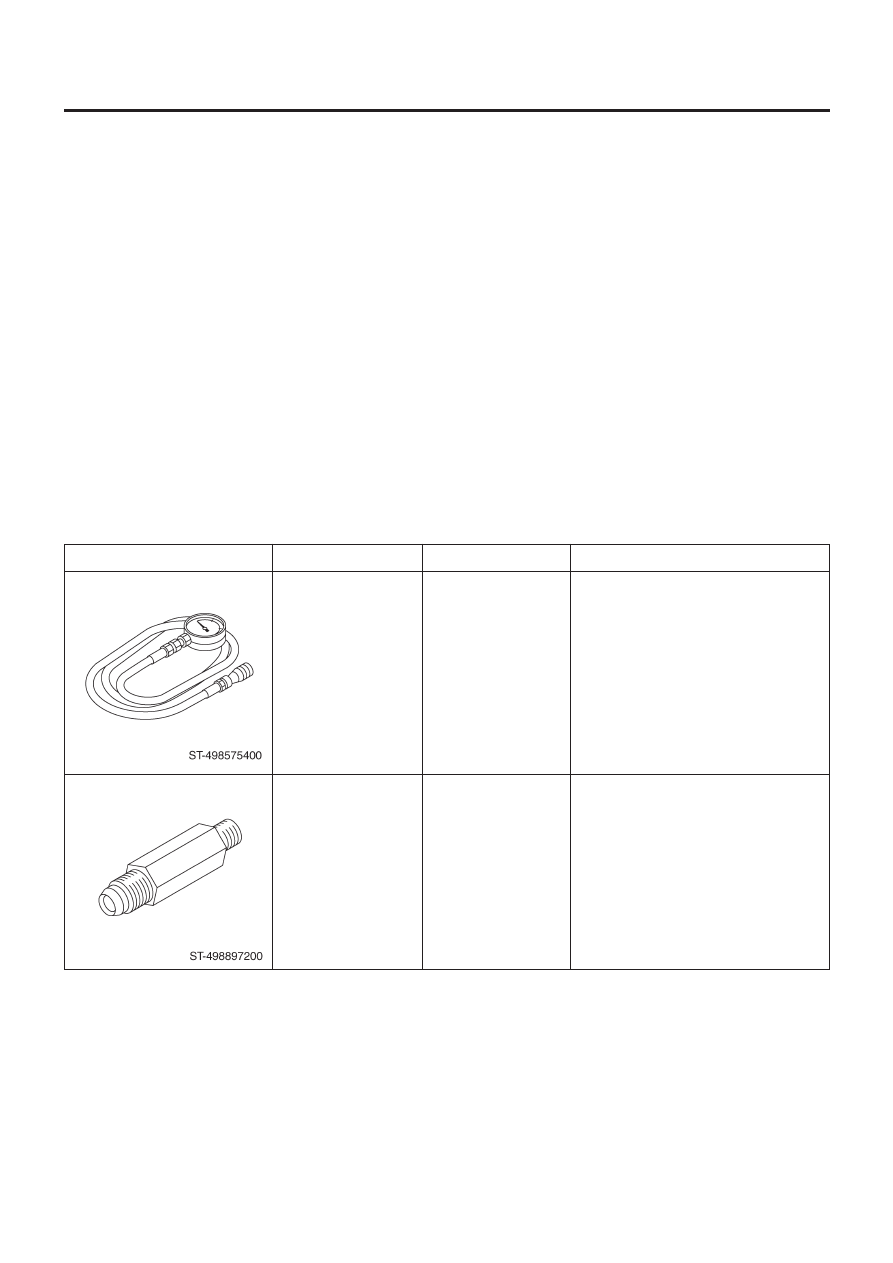

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

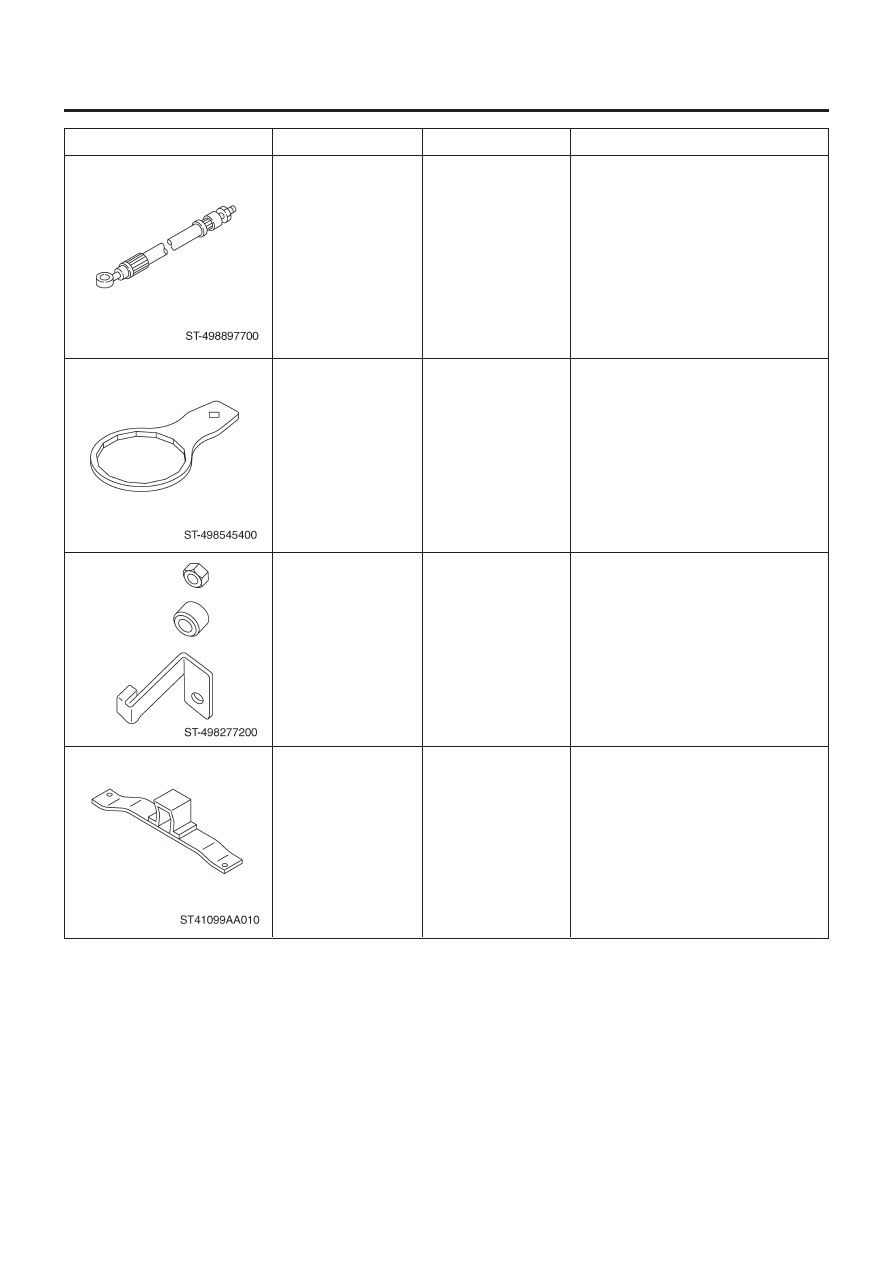

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498575400

498897200

УСТРОЙСТВО
ИЗМЕРИТЕЛЯ
ДАВЛЕНИЯ МАСЛА

АДАПТЕР

Используется для измерения давления
масла.

Используется на корпусе масляного
насоса при измерении давления
реверсивной муфты и линейного
давления.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

4AT-20

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498897700

498545400

498277200

41099AA010

КОМПЛЕКТ АДАПТЕРА

КЛЮЧ ФИЛЬТРА

СТОППЕРНЫЙ НАБОР

СКОБА СУППОРТА
ДВИГАТЕЛЯ

Используется для измерения давления
переходной муфты.

Используется для демонтажа и установки
фильтра ATF.

Используется для демонтажа и установки
устройства автоматической трансмиссии
на двигатель.

Используется для поддержки двигателя.
Используется вместе с СУППОРТОМ
ДВИГАТЕЛЯ (41099AA020).

ОПИСАНИЕ

ПОМЕТКИ
