Subaru Impreza: трансмиссия и сцепление. Руководство - часть 14





ОБЩЕЕ ОПИСАНИЕ

4AT-13

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

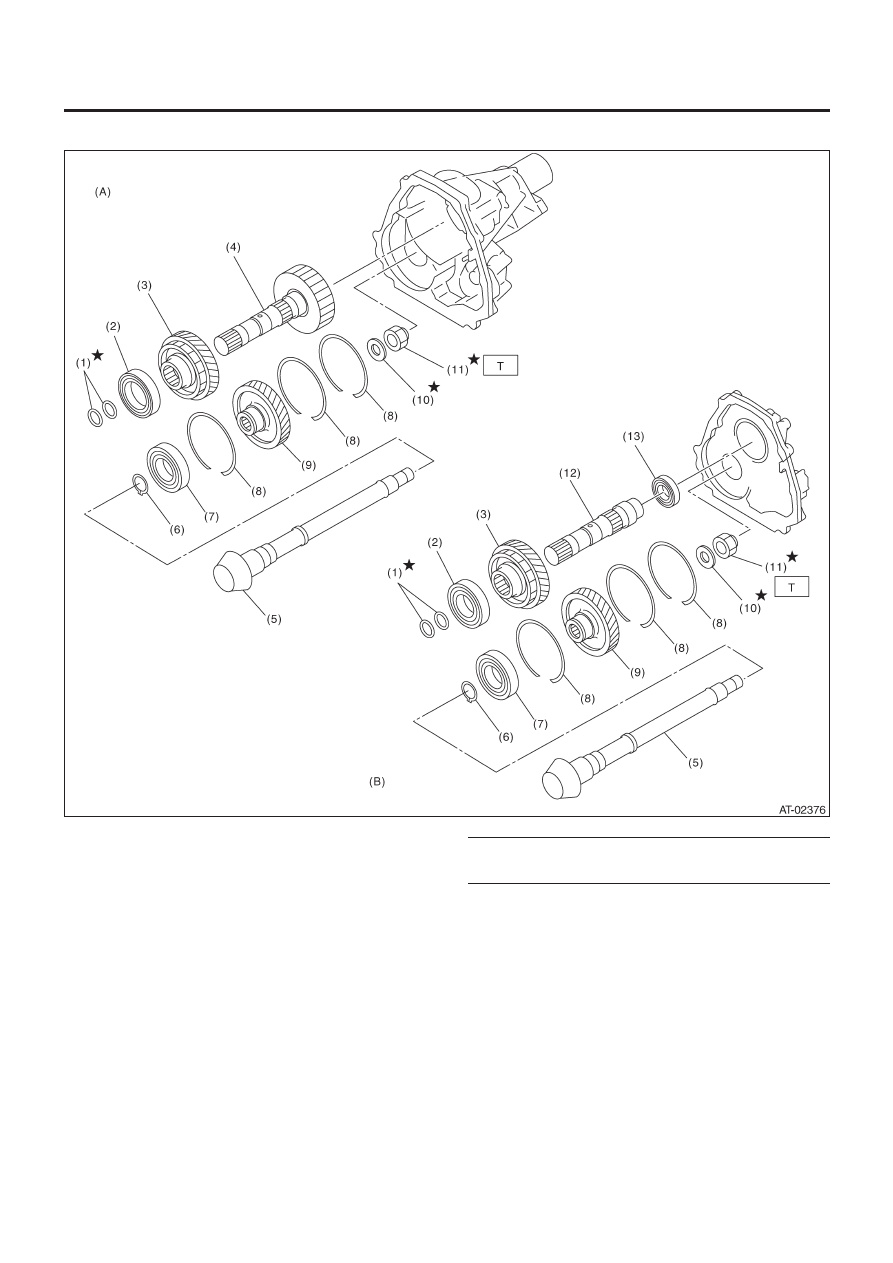

8.  РЕДУКТОР С MPT

(A)

AWD

(B) FWD
(1) Уплотнительное

кольцо

(2) Шариковый

подшипник

(3)  Ведущая шестерня редуктора
(4)  Ведущий вал редуктора
(5)  Вал ведущей шестерни
(6) Обжимочное

кольцо

(7) Шариковый

подшипник

(8) Обжимочное

кольцо

(9)  Ведомая шестерня редуктора
(10) Шайба
(11) Самоконтрящаяся гайка
(12) Вал редуктора
(13) Шариковый подшипник

Момент затяжки: Н•м (кгс-м, ft-lb)

T:    100 (10.2, 73.8)

ОБЩЕЕ ОПИСАНИЕ

4AT-14

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

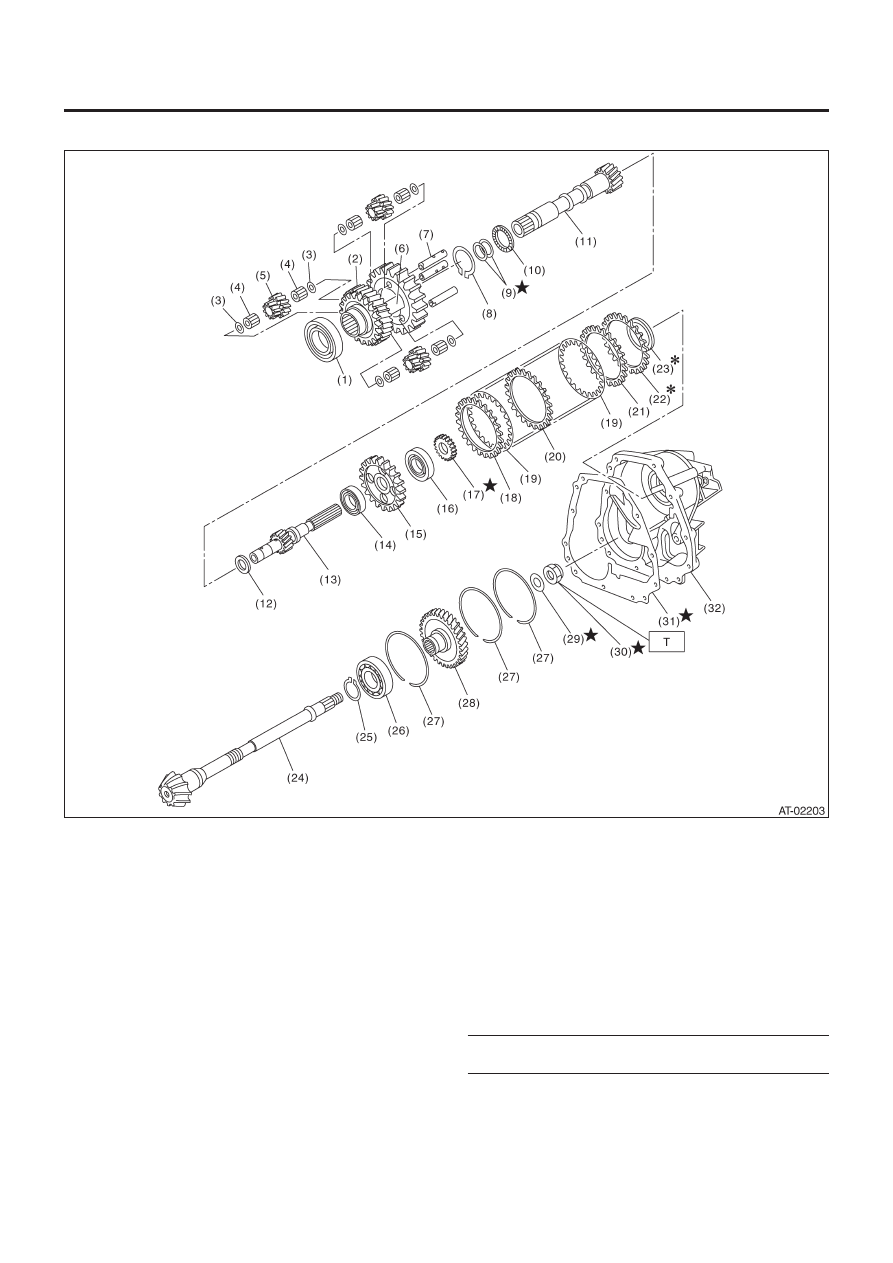

9.  РЕДУКТОР С VTD

(1) Шариковый

подшипник

(2)  Ведущая шестерня редуктора
(3) Шайба
(4) Игольчатый

подшипник

(5) Шестерня
(6) Салазки
(7)  Вал планетарной шестерни
(8) Обжимочное

кольцо

(9) Уплотнительное

кольцо

(10)  Упорный игольчатый подшипник
(11) Промежуточный вал
(12) Упорная шайба
(13)  Задний ведущий вал
(14) Шариковый подшипник
(15)  Ступица многодисковой муфты (LSD)
(16) Шариковый подшипник
(17) Вращающаяся шестерня
(18)  Ведомый диск (толстый)
(19) Ведомый диск
(20)  Ведомый диск (тонкий)

(21)  Ведомый диск (толстый)
(22) Диск давления
(23)  Прокладка заднего ведущего  вала
(24)  Вал ведущей шестерни
(25) Обжимочное кольцо
(26) Шариковый подшипник
(27) Обжимочное кольцо
(28)  Ведомая шестерня редуктора
(29) Запорная шайба
(30) Самоконтрящаяся гайка
(31) Прокладка
(32) Добавочный корпус

Момент затяжки: Н•м (кгс-м, ft-lb)

T: 100 (10.2, 73.8)

ОБЩЕЕ ОПИСАНИЕ

4AT-15

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

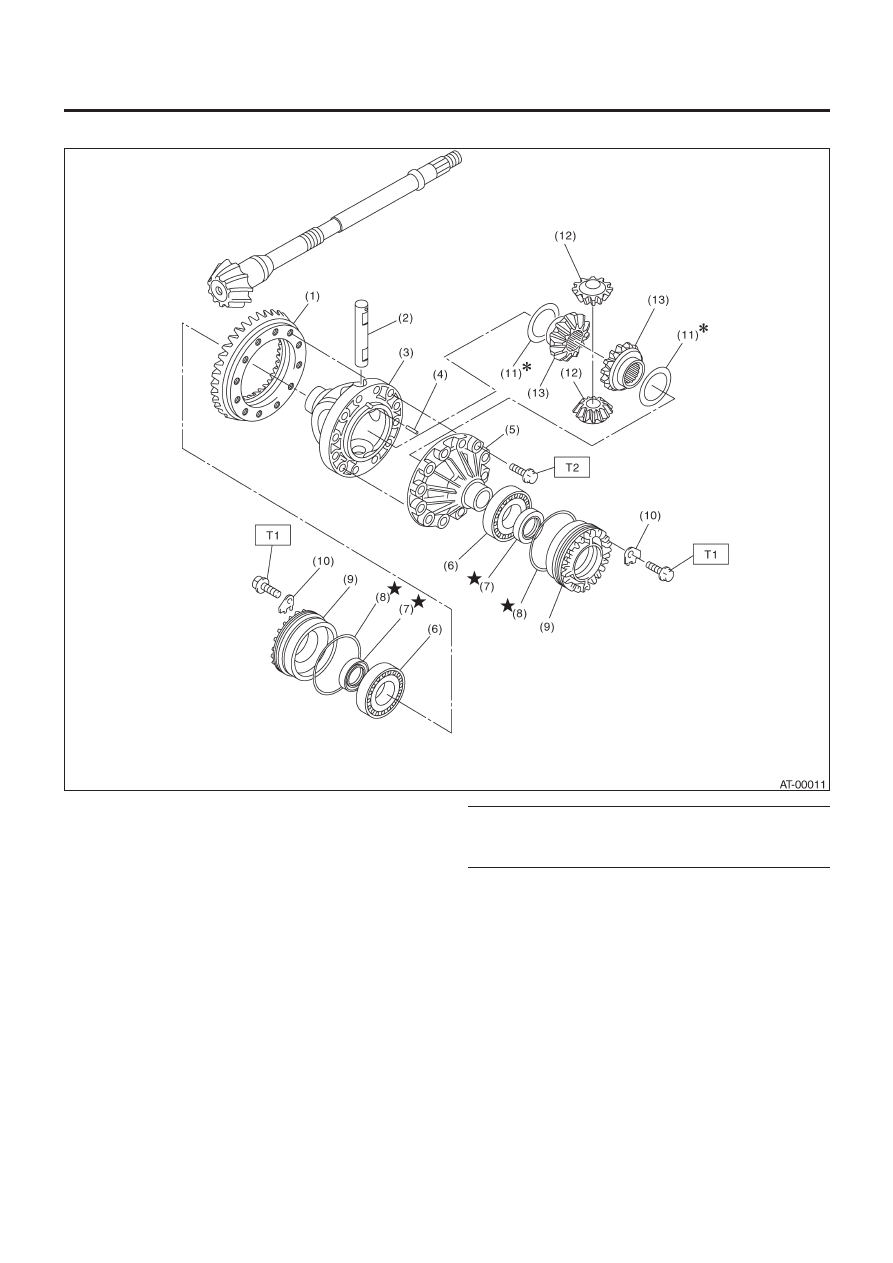

10. ДИФФЕРЕНЦИАЛ

(1) Коронное

колесо

(2) Вал

шестерни

(3)  Корпус дифференциала (RH)
(4) Прямая

шпилька

(5) Корпус

дифференциала

(LH)

(6)  Конический роликовый подшипник
(7) Сальник
(8) Кольцевой

уплотнитель

(9)  Фиксатор со стороны дифференциала
(10) Запорный диск
(11) Шайба
(12)  Главная коническая шестерня дифференциала
(13) Коническая шестерня дифференциала

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

25 (2.5, 18.1)

T2:

62 (6.3,45.6)

ОБЩЕЕ ОПИСАНИЕ

4AT-16

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

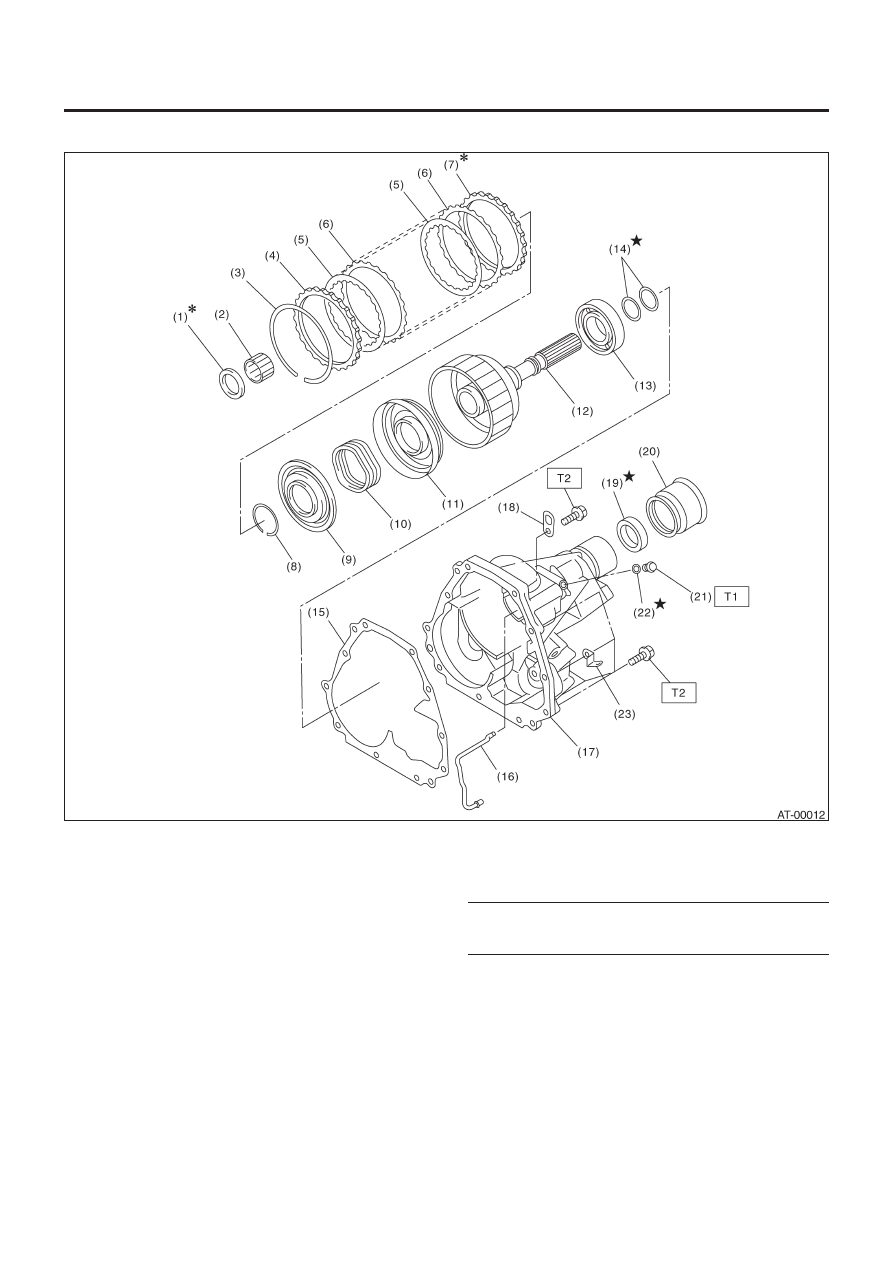

11. ПЕРЕХОДНОЙ И ДОБАВОЧНЫЙ КОРПУС С MPT

(1)  Упорный игольчатый подшипник
(2) Игольчатый

подшипник

(3) Обжимочное

кольцо

(4) Диск

давления

(5) Ведущий

диск

(6) Ведомый

диск

(7) Фиксирующий

диск

(8) Обжимочное

кольцо

(9) Уплотнитель

переходного

поршня

(10) Возвратная пружина
(11)  Поршень переходной муфты
(12)  Задний ведущий вал
(13) Шариковый подшипник
(14) Уплотнительное кольцо
(15) Прокладка
(16)  Трубка переходной муфты
(17) Добавочный корпус
(18) Петля трансмиссии
(19) Сальник
(20) Пыльник

(21) Тестовая заглушка
(22) Кольцевой уплотнитель
(23) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

13 (1.3, 9.4)

T2:

25 (2.5, 18.1)
