Subaru Impreza: трансмиссия и сцепление. Руководство - часть 13





ОБЩЕЕ ОПИСАНИЕ

4AT-9

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

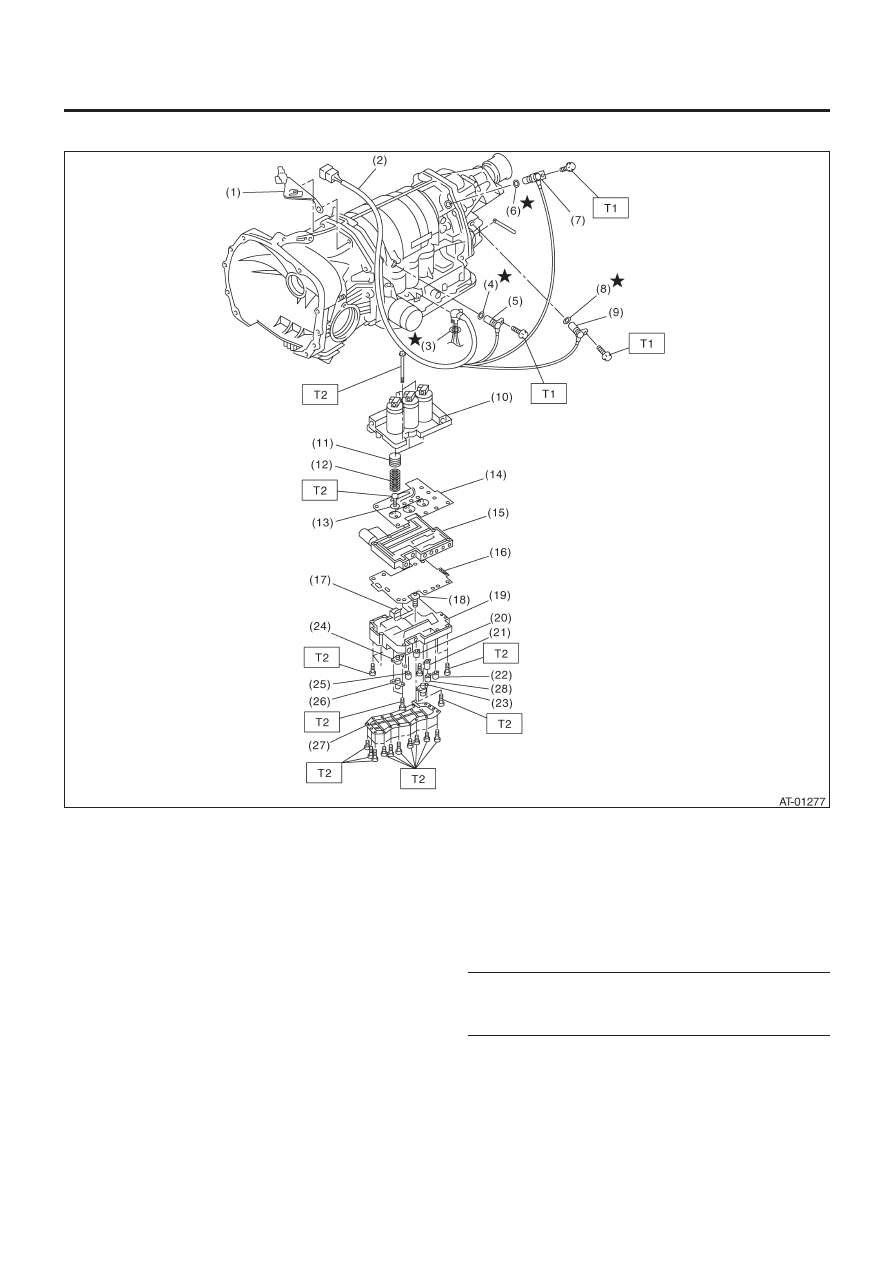

(1)  Опора
(2)  Проводка трансмиссии
(3)  Кольцевой уплотнитель
(4)  Кольцевой уплотнитель
(5)  Датчик скорости турбины

гидротрансформатора

(6)  Кольцевой уплотнитель
(7)  Передний датчик скорости автомобиля
(8)  Кольцевой уплотнитель
(9)  Задний датчик скорости автомобиля
(10)  Корпус верхнего клапана
(11)  Поршень гидроаккумулятора
(12) Пружина гидроаккумулятора
(13) Боковая пластина
(14) Разделительная пластина
(15) Корпус среднего клапана
(16) Разделительная пластина
(17) Фильтр жидкости
(18) Фильтр жидкости
(19) Корпус нижнего клапана

(20) Соленоид переключения 2
(21) Соленоид переключения 1
(22) Соленоид синхронизации тормозов 2-4
(23) Рабочий тормозной соленоид 2-4
(24)  Рабочий соленоид линейного давления
(25)  Соленоид синхронизации низкой муфты
(26) Соленоид блокировки
(27) Масляный фильтр
(28)  Соленоид переключения SPORT (если имеется)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7 (0.7,5.1)

T2:

8 (0.8,5.8)

4. КОНТРОЛЬНЫЙ КЛАПАН И НАПРАВЛЕНИЕ ПРОВОДКИ

ОБЩЕЕ ОПИСАНИЕ

4AT-10

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

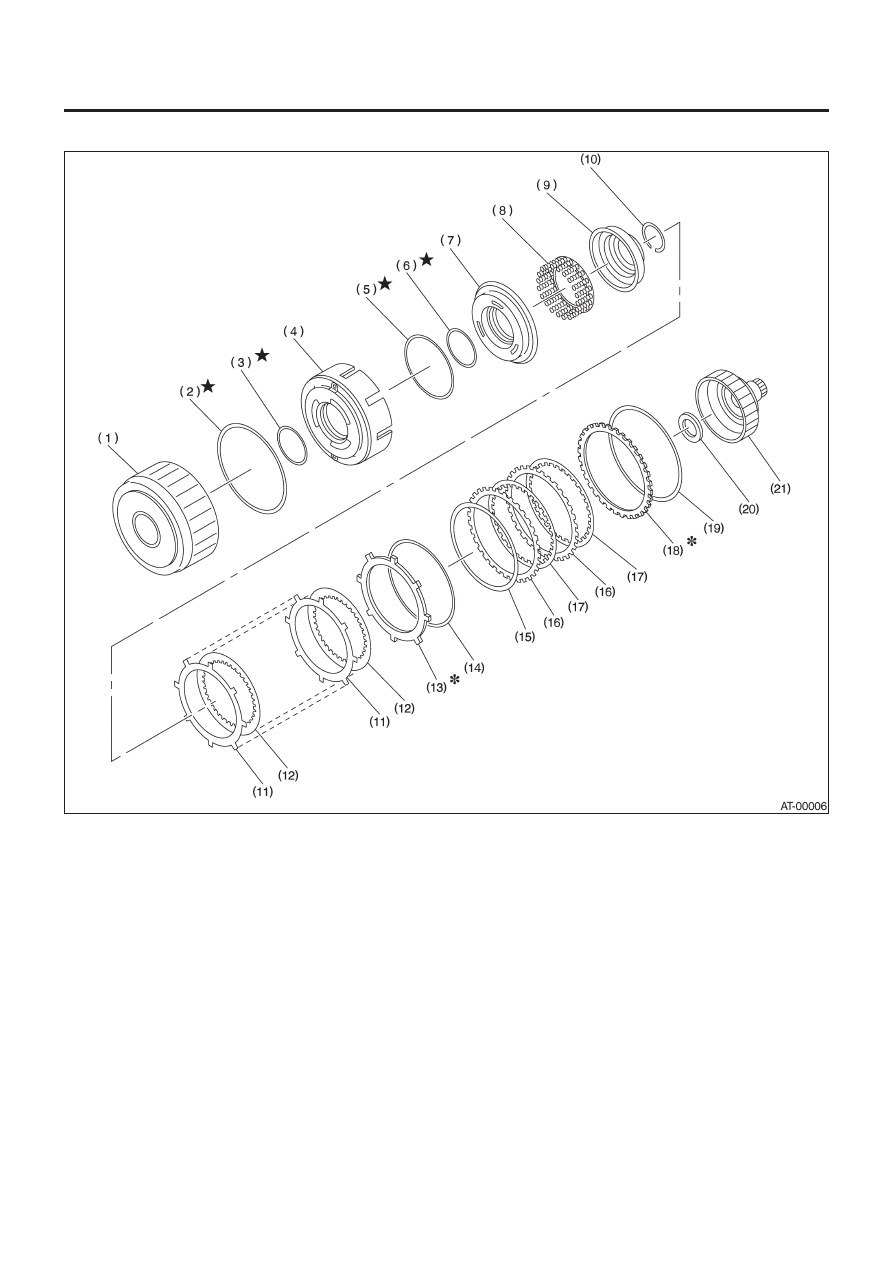

5. ВЫСОКАЯ МУФТА И РЕВЕРСИВНАЯ МУФТА

(1)  Барабан высокой муфты
(2) Манжета
(3) Вытяжное

кольцо

(4)  Поршень реверсивной муфты
(5) Вытяжное

кольцо

(6) Вытяжное

кольцо

(7)  Поршень высокой муфты
(8)  Фиксатор пружины
(9)  Крышка
(10)  Обжимочное кольцо
(11)  Ведомый диск (Высокая муфта)
(12)  Ведущий диск (Высокая муфта)
(13)  Диск-фиксатор (Высокая муфта)
(14)  Обжимочное кольцо
(15) Тарельчатый диск
(16) Ведомый диск (Реверсивная муфта)
(17) Ведущий диск (Реверсивная муфта)
(18) Диск-фиксатор (Реверсивная муфта)
(19) Обжимочное кольцо
(20) Упорный игольчатый подшипник
(21) Ступица высокой муфты

ОБЩЕЕ ОПИСАНИЕ

4AT-11

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

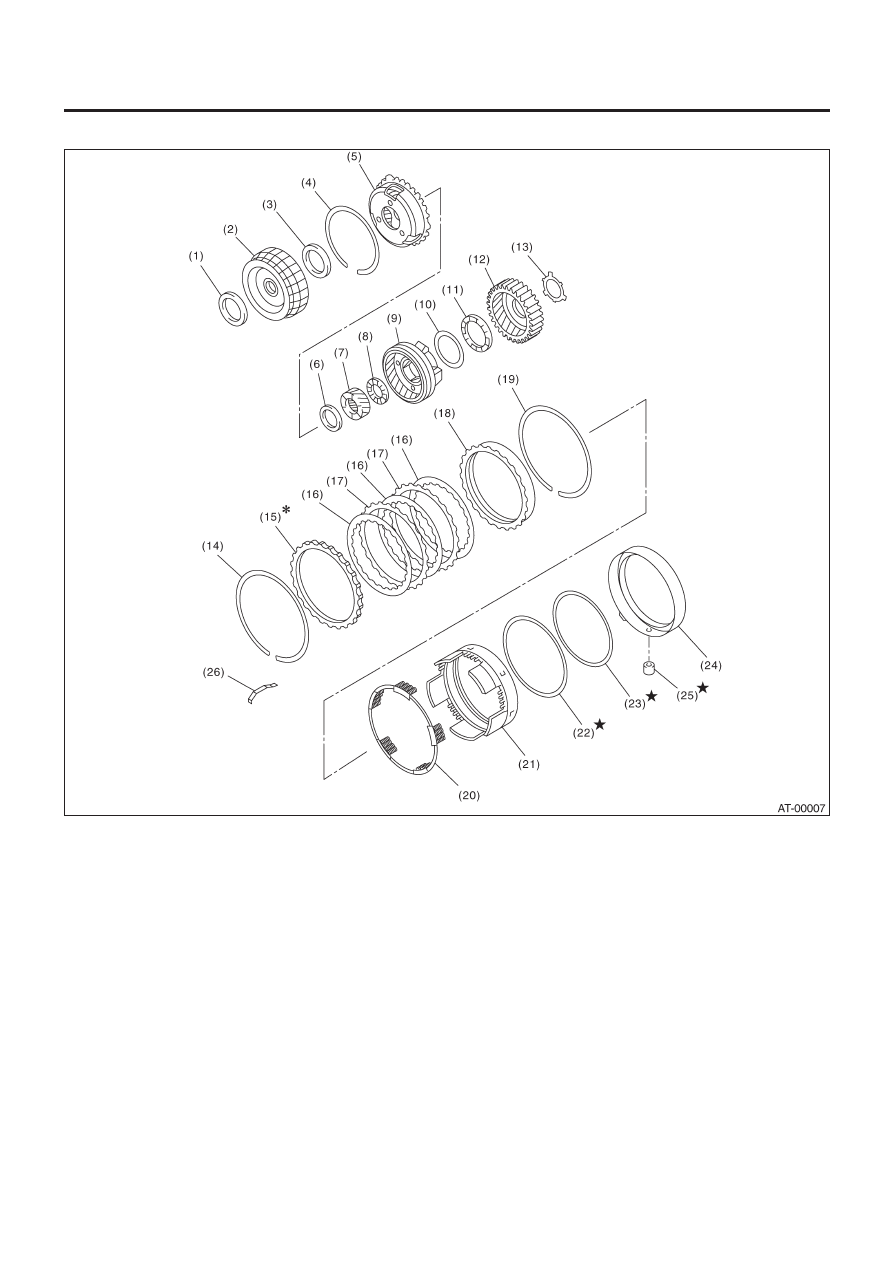

6.  ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ТОРМОЗ 2-4

(1)  Упорный игольчатый подшипник
(2)  Переднее солнечное колесо
(3)  Упорный игольчатый подшипник
(4) Обжимочное

кольцо

(5)  Передний планетарный держатель
(6)  Упорный игольчатый подшипник
(7)  Заднее солнечное колесо
(8)  Упорный игольчатый подшипник
(9)  Задний планетарный держатель
(10) Шайба
(11)  Упорный игольчатый подшипник
(12)  Заднее колесо внутреннего зацепления
(13) Шайба
(14) Обжимочное кольцо
(15) Фиксирующий диск
(16) Ведущий диск
(17) Ведомый диск
(18)  Задний диск давления
(19) Обжимочное кольцо
(20) Фиксатор пружины

(21) Поршень торомоза 2-4
(22) Вытяжное кольцо
(23) Вытяжное кольцо
(24)  Фиксатор поршня тормоза 2-4
(25)  Уплотнитель торомоза 2-4
(26) Плоская пружина

ОБЩЕЕ ОПИСАНИЕ

4AT-12

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

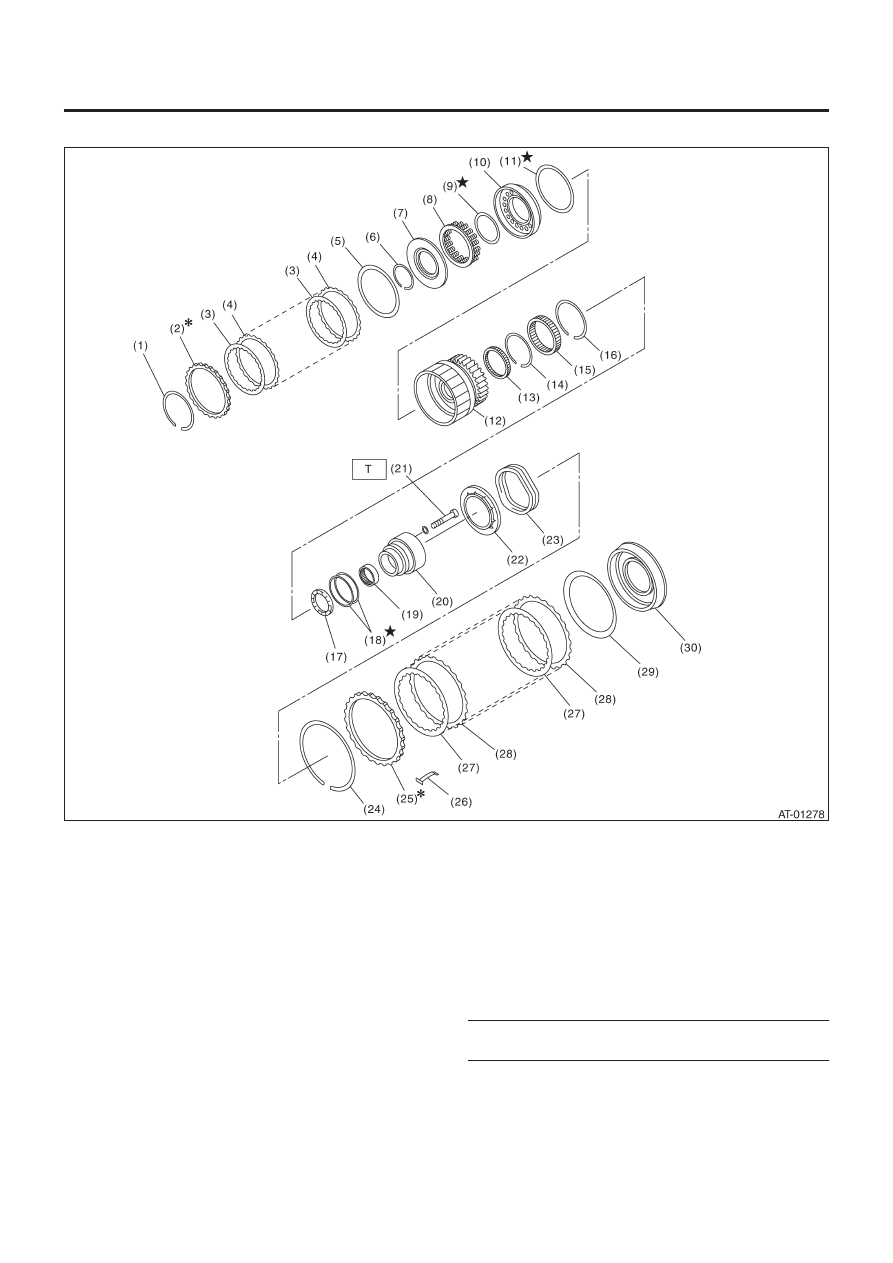

(1) Обжимочное

кольцо

(2) Фиксирующий

диск

(3) Ведущий

диск

(4) Ведомый

диск

(5) Тарельчатый

диск

(6) Обжимочное

кольцо

(7) Крышка
(8) Фиксатор

пружины

(9) Вытяжное

кольцо

(10)  Поршень низкой муфты
(11) Вытяжное кольцо
(12)  Барабан низкой муфты
(13) Игольчатый подшипник
(14) Обжимочное кольцо
(15) Односторонняя муфта
(16) Обжимочное кольцо
(17)  Упорный игольчатый подшипник
(18) Уплотнительное кольцо
(19) Игольчатый подшипник

(20)  Внутреннее кольцо односторонней муфты
(21) Гнездовой болт
(22) Фиксатор пружины
(23) Возвратная пружина
(24) Обжимочное кольцо
(25) Фиксирующий диск
(26) Плоская пружина
(27) Ведущий диск
(28) Ведомый диск
(29) Тарельчатый диск
(30)  Низкий и реверсивный тормозной поршень

Момент затяжки: Н•м (кгс-м, ft-lb)

T: 25 (2.5, 18.1)

7. НИЗКАЯ МУФТА И НИЗКИЙ И РЕВЕРСИВНЫЙ ТОРМОЗ
