Subaru Impreza: трансмиссия и сцепление. Руководство - часть 11





1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Жидкость автоматической трансмиссии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

3.  Масло дифференциала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

4.  Дорожный тест . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

5.  Тест на торможение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

6.  Тест на задержку во времени  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

7.  Тест линейного давления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

8.  Тест давления переходной муфты  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

9.  Устройство автоматической трансмиссии  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

10.  Система крепления трансмиссии  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

11.  Сальник добавочного корпуса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

12.  Сальник бокового фиксатора дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

13.  Ингибиторный переключатель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

14.  Передний датчик скорости автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

15.  Задний датчик скорости автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

16. Датчик скорости турбины гидротрансформатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

17.  Корпус контрольного клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

18.  Соленоиды переключения, Рабочие соленоиды и датчик температуры ATF . . . . . . . . . . . . . . . . .68

19.  Переводной рабочий соленоид и корпус клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

20.  Фильтр ATF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

21.  Модуль управления трансмиссией (TCM)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

22.  Трубка и шланг охладителя ATF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

23.  Вентиляционный шланг  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

24.  Трубка масляной подпитки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

25.  Устройство муфты гидротрансформатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

26.  Крышка трансмиссии  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

27.  Добавочный корпус  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

28.  Переводная муфта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

29.  Многодисковая муфта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

30.  Задний ведущий вал  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

31.  Ведомая шестерня редуктора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

32.  Ведущая шестерня редуктора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

33.  Держатель межосевого дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

34.  Стояночный предохранитель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

35.  Корпус гидротрансформатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

36.  Кожух масляного насоса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

37.  Вал ведущей шестерни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

38.  Передний дифференциал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

39.  Главный корпус трансмиссии AT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120

40.  Устройсто управления трансмиссией  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4AT

Стр.

ОБЩЕЕ ОПИСАНИЕ

4AT-2

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

1. Общее описание

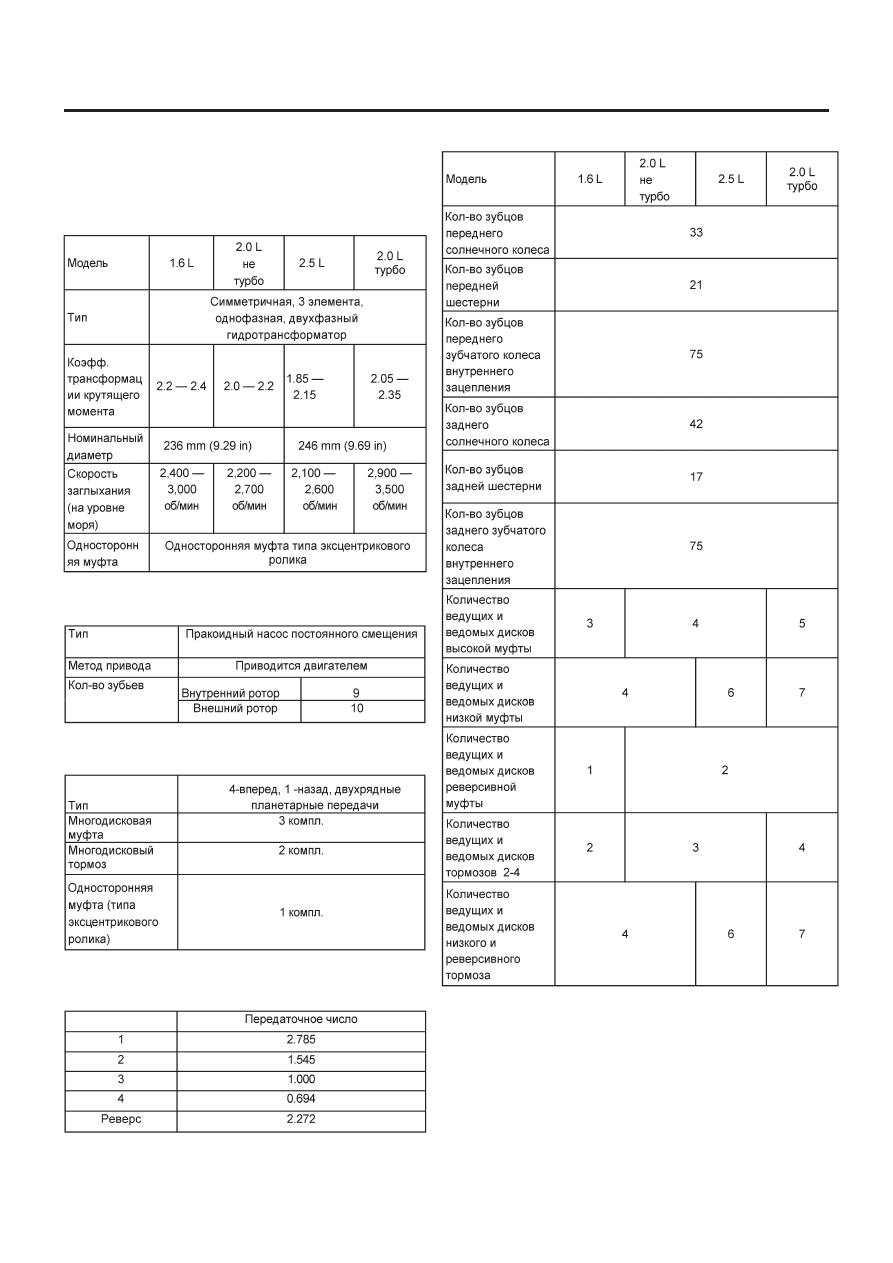

A: СПЕЦИФИКАЦИИ

1. МУФТА ГИДРОТРАНСФОРМАТОРА

2. МАСЛЯНЫЙ НАСОС

3. ЭЛЕМЕНТ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4. КОЭФФИЦИЕНТ ПЕРЕДАТОЧНОГО ЧИСЛА

5.  ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ДИСК

ОБЩЕЕ ОПИСАНИЕ

4AT-3

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

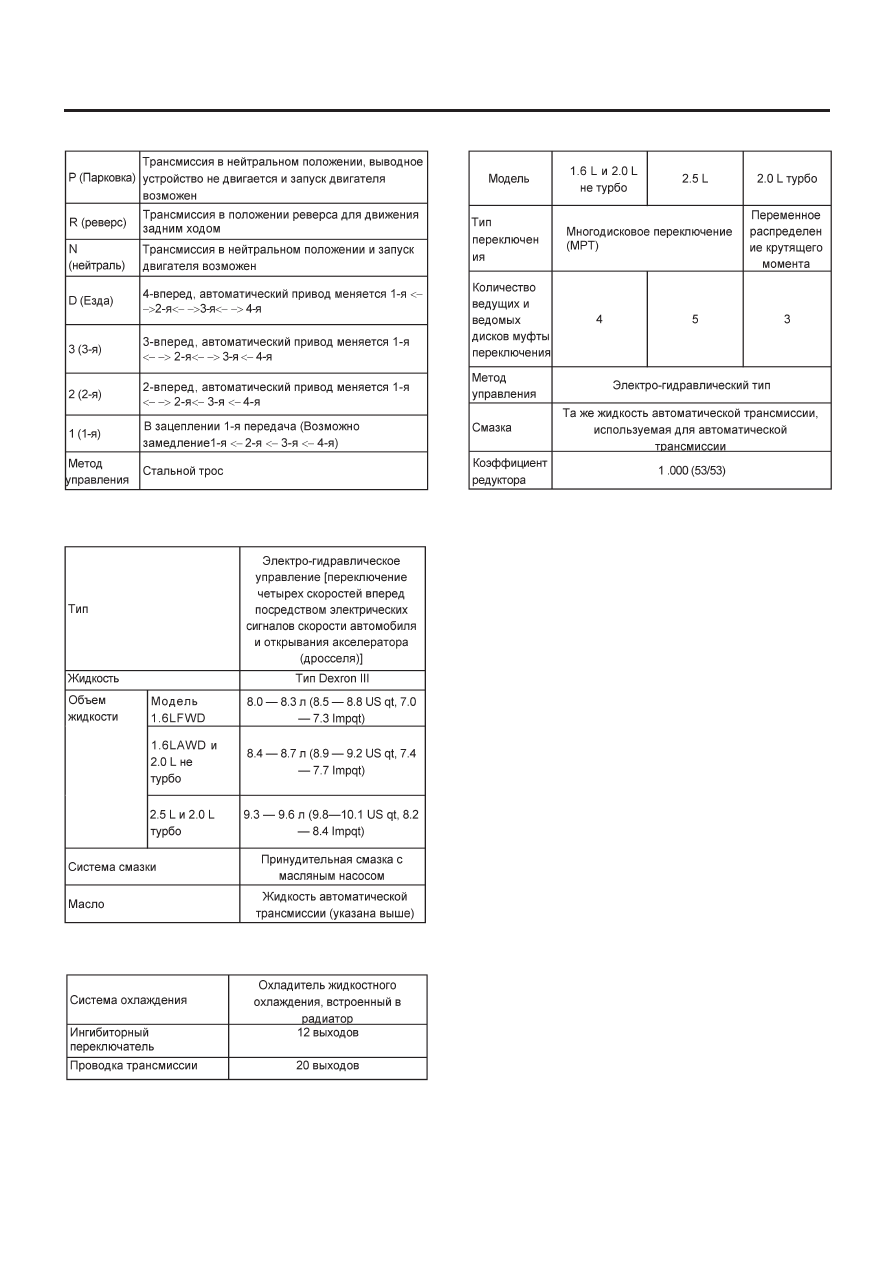

6. ПОЛОЖЕНИЕ СЕЛЕКТОРА

7. УПРАВЛЕНИЕ ГИДРАВЛИКОЙ И СМАЗКА

8. ОХЛАЖДЕНИЕ И ПРОВОДКА

9. ПЕРЕКЛЮЧЕНИЕ

ОБЩЕЕ ОПИСАНИЕ

4AT-4

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

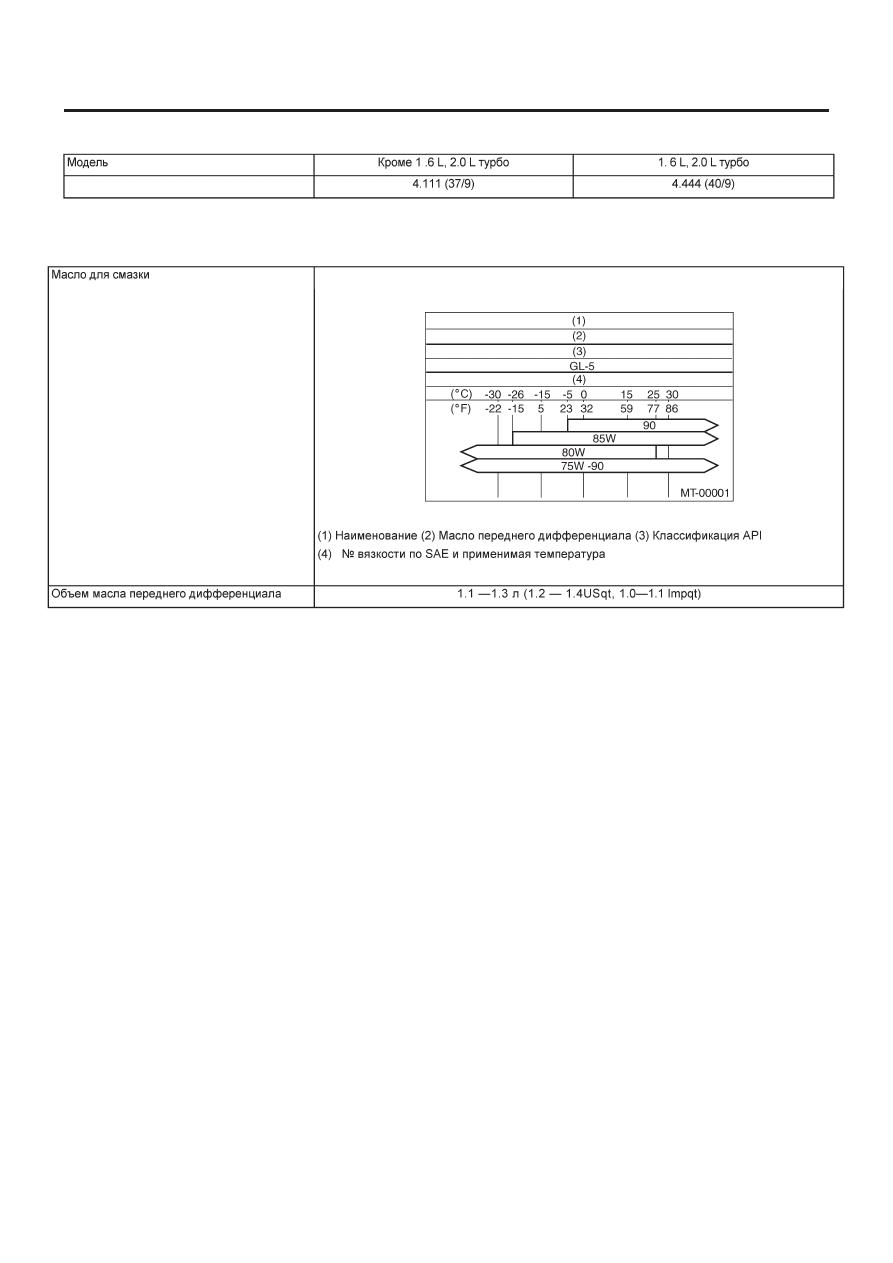

10. ОКОНЧАТЕЛЬНОЕ ПОНИЖЕНИЕ

11. РЕКОМЕНДУЕМОЕ МАСЛО

Передаточное число перед. последн. передачи
