НЕОБЯЗАТЕЛЬНЫЙ РЕЖИМ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC)(diag)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

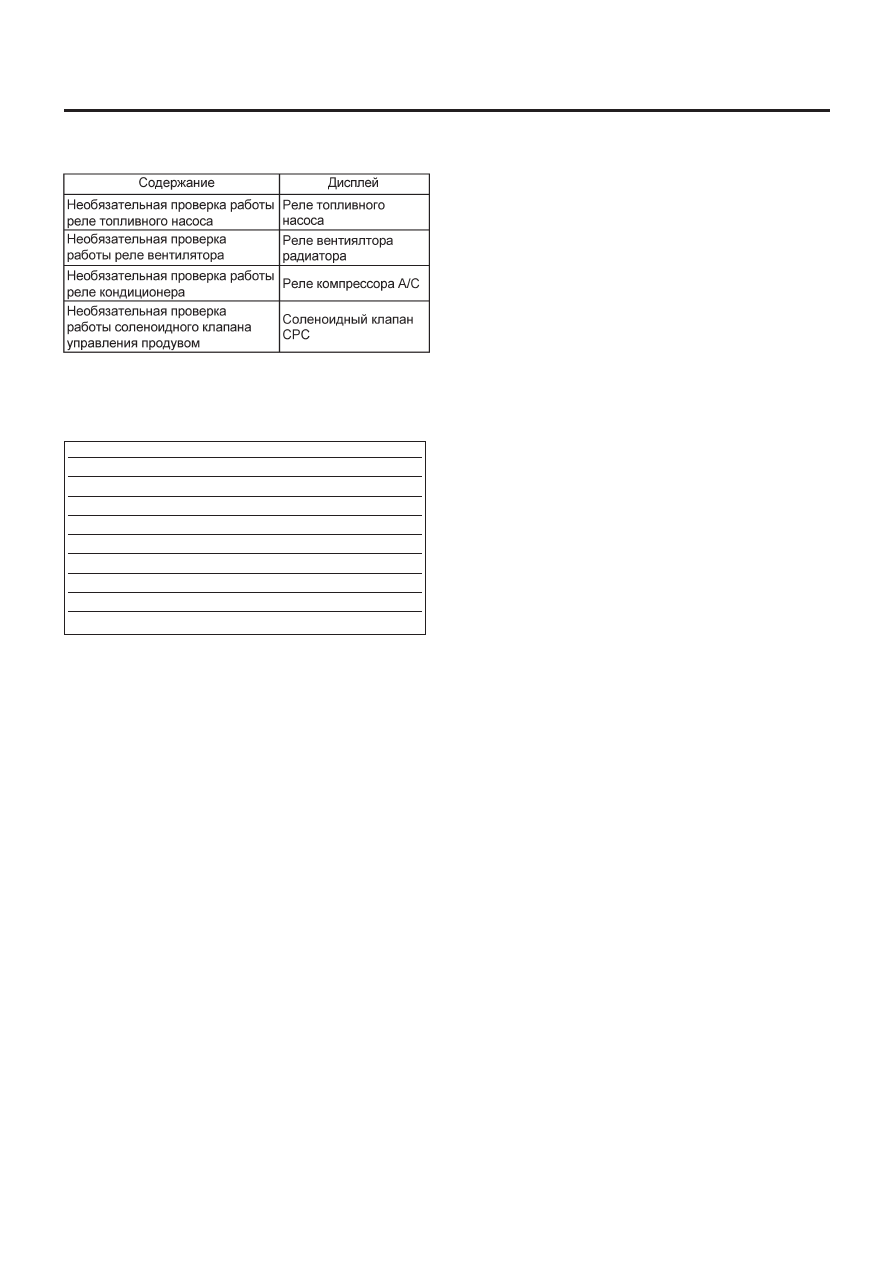

• Список вспомогательных данных приведен в следующей
таблице.

ПРИМЕЧАНИЕ:
• Приведенные ниже детали будут отображены на экране, но
не будут работать, так как они не установлены на автомобиле.

• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

Дисплей

Соленоидный клапан EGR

Соленоидный клапан ASV

Соленоидный клапан PCV

Соленоидный клапан управления вентиляцией

Соленоид FICD

Соленоид переключения давления 1

Соленоид переключения давления 2

Соленоидный клапан AAI

Клапан управления датчиком топливного бака

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)(diag)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16. Световой индикатор неполадки

A: ПРОЦЕДУРА

1.    Активизация светового индикатора неполадки. <См. EN(H4DOTC)(diag)-51, АКТИВИЗАЦИЯ СВЕТОВОГО ИНДИКАТОРА
НЕПОЛАДКИ, Световой индикатор неполадки.>

2.    Световой индикатор неполадки не загорается. <См. EN(H4DOTC)(diag)-52, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ
ЗАГОРАЕТСЯ., Световой индикатор неполадки t.>

3.    Световой индикатор неполадки не гаснет. <См. EN(H4DOTC)(diag)-54, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.,
Световой индикатор неполадки.>

4.    Световой индикатор неполадки не мигает с частотой 3 Гц. <См. EN(H4DOTC)(diag)-55, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ
НЕ МИГАЕТ С ЧАСТОТОЙ 3 ГЦ., Световой индикатор неполадки.>

5.    Световой индикатор неполадки остается мигать с частотой 3 Гц. <См. EN(H4DOTC)(diag)-57, СВЕТОВОЙ ИНДИКАТОР
НЕПОЛАДКИ ОСТАЕТСЯ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ., Световой индикатор неполадки.>

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)(diag)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

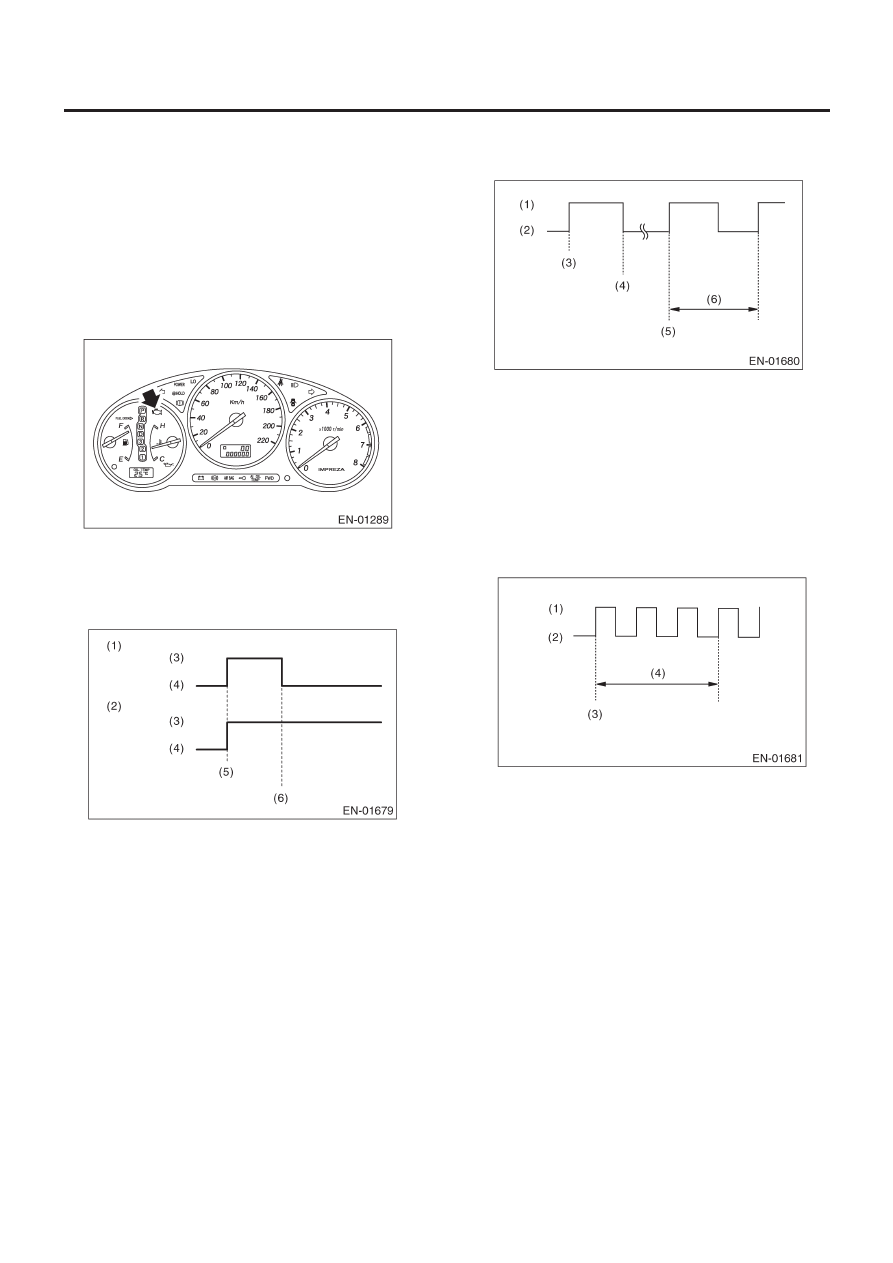

B: АКТИВИЗАЦИЯ СВЕТОВОГО

ИНДИКАТОРА НЕПОЛАДКИ

1) Когда зажигание поворачивается в положение ON (двига-
тель выключен), световой индикатор неполадки(A) на комби-
национном приборе загорается.

ПРИМЕЧАНИЕ:
Если световой индикатор неполадки не загорается, осущест-
вите диагностику цепи светового индикатора неполадки или
цепи комбинационного прибора. <См. EN(H4DOTC)(diag)-52,
СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ., Све-
товой индикатор неполадки.>

(A)

Световой индикатор неполадки

2) После запуска двигателя световой индикатор неполадки
гаснет. Если нет, то это означает поломку либо двигателя, ли-
бо системы управления выбросами.

(1) Нет

поломки

(2) Поломка
(3) ВКЛ
(4) ВЫКЛ
(5)  Переключатель зажигания ВКЛ
(6) Запуск

двигателя

3) Если ситема диагностики определяет перебой зажигания,
что может повредить катализатор, световой индикатор непо-
ладки будет мигать с частотой 1 Гц.

(1) ВКЛ
(2) ВЫКЛ
(3)  Переключатель зажигания ВКЛ
(4) Запуск

двигателя

(5)  Начало перебоя зажигания
(6) 1

секунда

4) Когда зажигание находится в положении ON (двигатель вы-
ключен) или в положении "START" с подсоединенным коннек-
тором тестового режима, световой индикатор неполадки бу-
дет мигать с частотой 3 Гц.
Рисунок EN-01681

(1) ВКЛ
(2) ВЫКЛ
(3)  Переключатель зажигания ВКЛ
(4) 1

секунда

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)(diag)-52

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

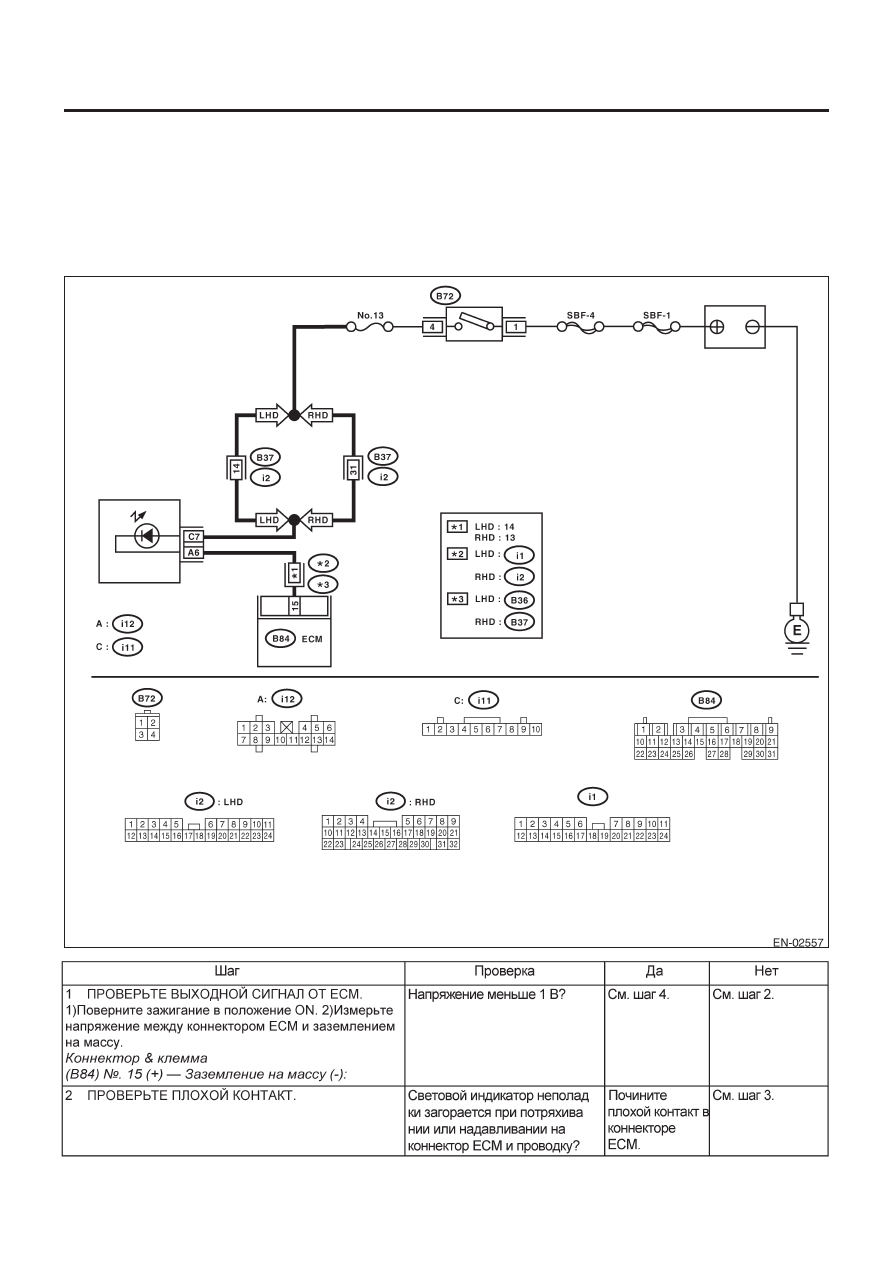

C: СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

• ДИАГНОЗ:
•
Цепь светового индикатора неполадки открыта или замкнута.

• СИМПТОМ НЕПОЛАДКИ:
•
При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

• ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Комбинационный прибор

Аккумулятор
