ЕЗДОВОЙ ЦИКЛ

EN(H4DOTC)(diag)-45

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13. Ездовой цикл
A: ОПЕРАЦИЯ
Для диагностики неполадок есть три шаблона езды. Определенный шаблон езды позволяет диагностировать приведенные ниже
неполадки. Полсе исправления приведенных ниже неполадок всегда проверяйте, правильно ли восстановились все функции, по-
средством определенного шаблона езды.

1. ПОДГОТОВКА К ЕЗДОВОМУ ЦИКЛУ

1) Убедитесь в том, что остаток топлива составляет примерно половину бака [20 — 40 л], а напряжение аккумулятора—12 В или
больше.
2) После проведения диагностики и очистки памяти проверьте наличие данных о неисправленных неполадках. <См.
EN(H4DOTC)(diag)-47, Режим очистки памяти.>
3) Отсоедините коннектор тестового режима.

ПРИМЕЧАНИЕ:
• Кроме указанных пунктов, касающихся температуры охладителя двигателя при заводе, диагностика проводится после прогре-
ва двигателя.
• Проведите диагностику, DTC которой помечен *, дважды, затем, после завершения первой диагностики, остановите двигатель
и предпримите второй раз при тех же условиях.

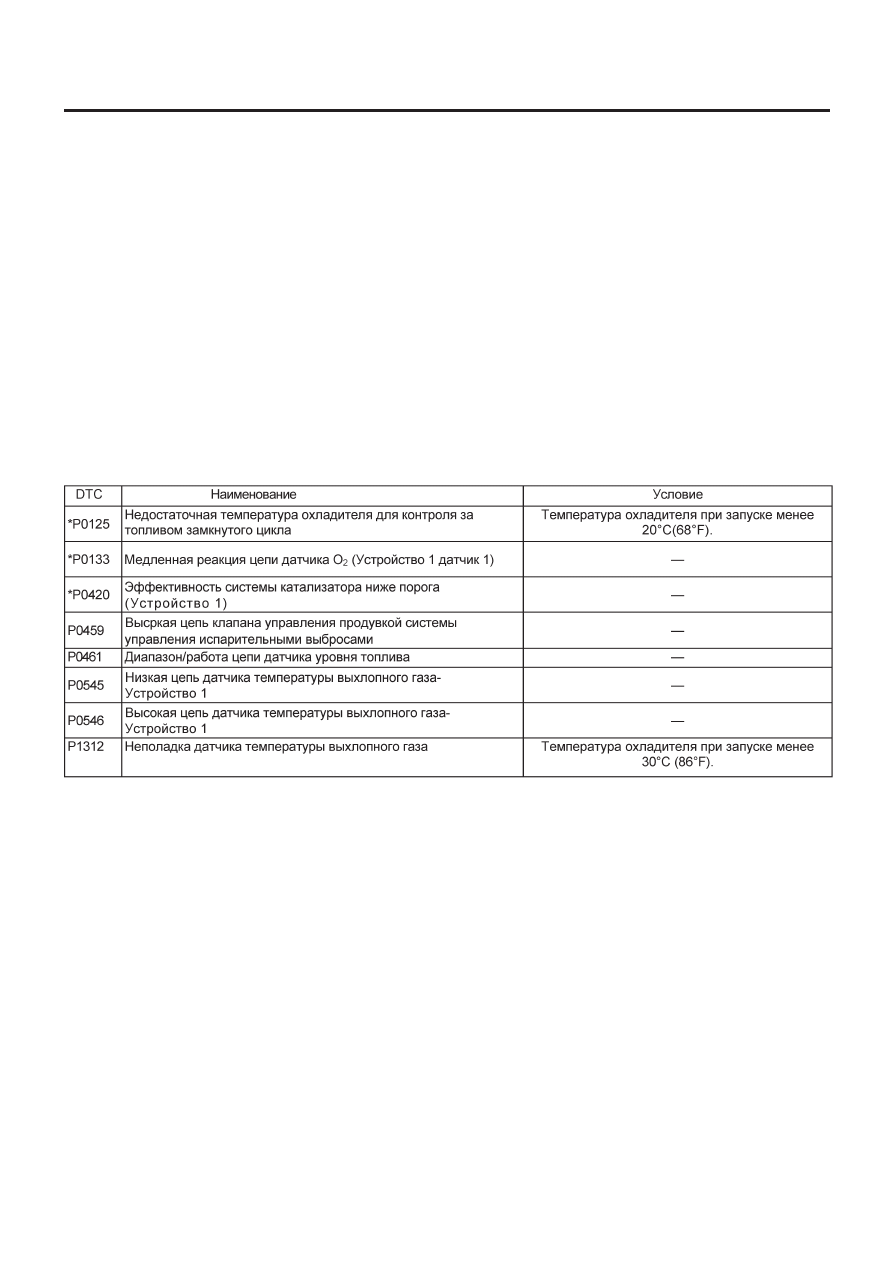

2. ПОСЛЕ РАБОТЫ В ТЕЧЕНИЕ 20 МИНУТ ПРИ 80 КМ/ЧАС (50 MPH),

ДАЙТЕ ДВИГАТЕЛЮ ПОРАБОТАТЬ НА ХОЛОСТОМ ХОДУ В ТЕЧЕНИЕ 1 МИНУТЫ.

ЕЗДОВОЙ ЦИКЛ

EN(H4DOTC)(diag)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3. ХОЛОСТОЙ ХОД В ТЕЧЕНИЕ 10 МИНУТ

ПРИМЕЧАНИЕ:
Перед диагностикой поэксплуатируйте автомобиль при 10 км/ч (6 MPH) или больше.

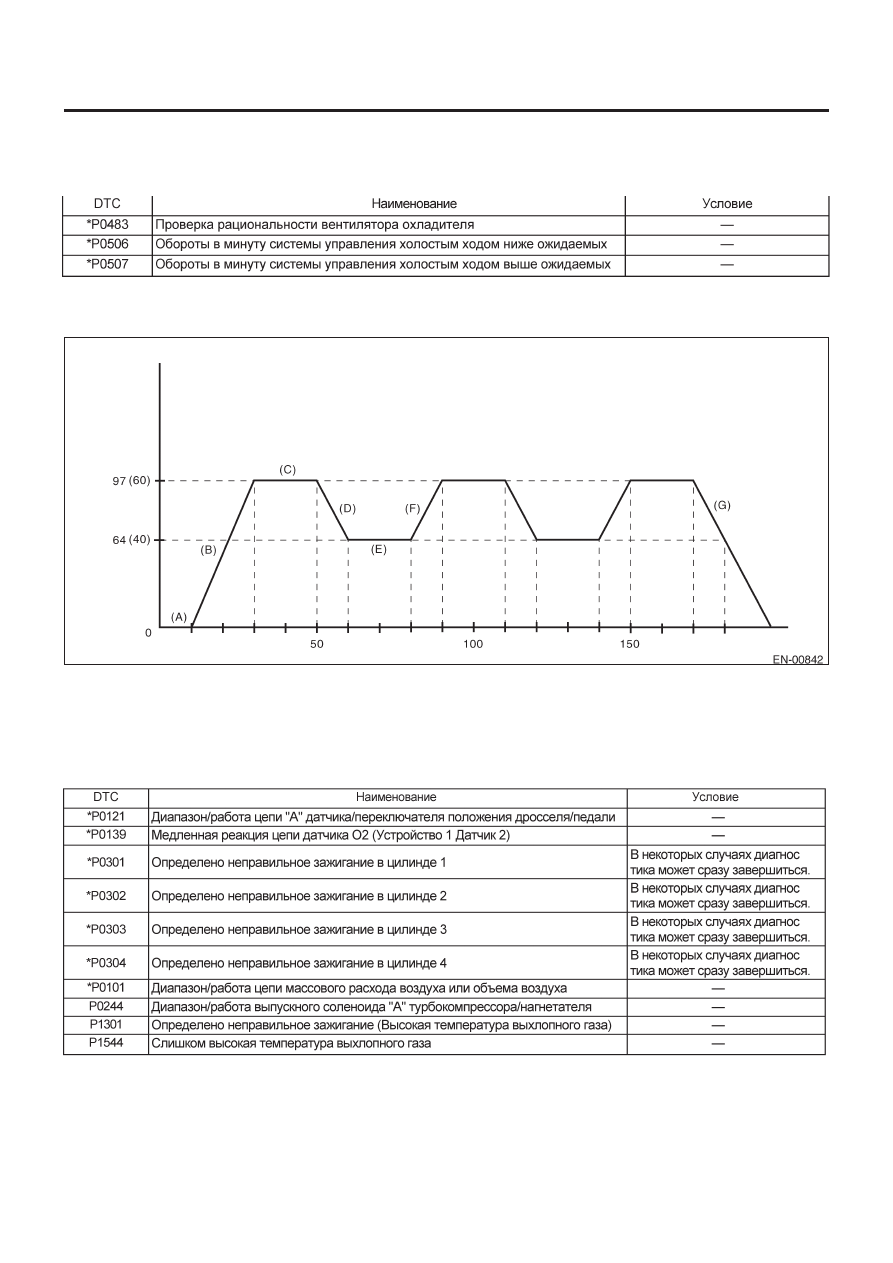

4.  DRIVE ACCORDING TO THE FOLLOWING DRIVE PATTERN

(A)  Оставьте двигатель на холостом ходу на 10 сек или более.
(B)  Доведите до 97 км/ч (60 MPH) в течение 20 сек.
(C)  Эксплуатируйте автомобиль при 97 км/ч (60 MPH) в течение 20 сек.
(D) Сбавьте при полностью закрытом дросселе до 64 км/ч
(E)  Эксплуатируйте автомобиль при 64 км/ч  (40 MPH) в течение 20 сек
(F)  Доведите до 97 км/ч (60 MPH) в течение 10 сек.
(G) Остановите автомобиль  с полностью закрытым дросселем

Скорость автомобиля км/ч (MPH)

(Секунды)

РЕЖИМ ОЧИСТКИ ПАМЯТИ

EN(H4DOTC)(diag)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14. Режим очистки памяти

A: ОПЕРАЦИЯ

1. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(НОРМАЛЬНЫЙ РЕЖИМ)

1) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Очистить память} и
нажмите клавишу [YES].
5) Когда на экране появится 'Сделано' и Поверните Зажига-
ние в Положение OFF, поверните зажигание в положение OFF,
а затем выключите селекторный монитор Subaru.
ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

(РЕЖИМ OBD)

1) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
4) В «Диагностике двигателя» выберите {Система OBD } и на-
жмите клавишу [YES].
5) В «Меню OBD» выберите {4. Очистка диаг ностических ко-
дов } и нажмите клавишу [YES].
6) При высвечивании на экране 'Очистить диагностический
код?' нажмите клавишу [YES].
7) Выключите Селекторным Монитор Subaru и поверните за-
жигание в положение OFF.
ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ  OBD-II

Для информации о процедурах по очистке памяти с исполь-
зованием инструмента общего сканирования OBD-II, см. Ру-
ководство по эксплуатации инструмента общего сканирова-
ния OBD-II.

НЕОБЯЗАТЕЛЬНЫЙ РЕЖИМ ПРОВЕРКИ РАБОТЫ КЛАПАНА

EN(H4DOTC)(diag)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15. Необязательный режим

проверки работы клапана

A: ОПЕРАЦИЯ

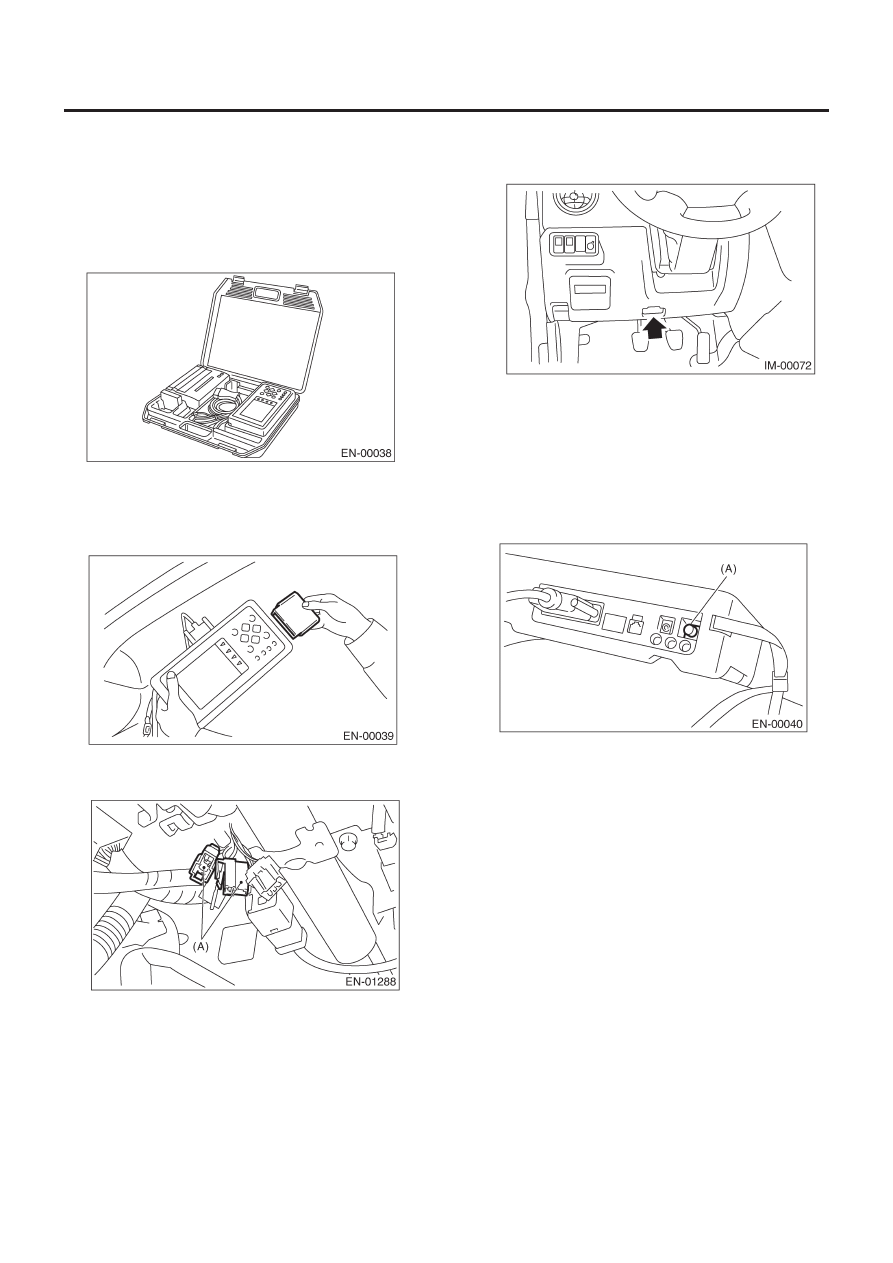

1) Приготовьте набор Селекторного Монитора Subaru.<См.
EN(H4DOTC)(diag)-8, ПОДГОТОВИ ТЕЛЬНЫЕ ИНСТРУМЕНТЫ,
Общее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор
Subaru<См.EN(H4DOTC)(diag)-8,   ПОДГОТОВИ ТЕЛЬНЫЕ ИН-
СТРУМЕНТЫ, Общее описание

4) Подсоедините коннектор тестового режима (A) к нижней
части панели инструментов (со стороны водителя).

5) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)

Подсоедините Селекторный Монитор Subaru к коннек-

тору связи данных, расположенному в нижней части
панели инструментов (со стороны водителя).

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ПРЕДУПРЕЖДЕНИЕ
Не подсоединяйте другие сканирующие инстру менты,
кроме Селекторного Монитора Suba-ru и инструмента
общего сканирования OBD-II.

6) Поверните зажигание в положение ON (двига тель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)

Сетевой переключатель

7) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
8) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
9) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.

10) В «Диагностике двигателя» выберите {Режим проверки
работы системы} и нажмите клавишу[YES].
11) В «Режиме проверки работы системы» выберите
{ВКЛ/ВЫКЛ соленоида} и нажмите клавишу [YES]..
12) Выберите желаемый соленоид при отображении на экра-
не « ВКЛ/ВЫКЛ соленоида» и нажмите клавишу [YES].
13) Нажатие клавиши [NO] завершит режим необязательной
проверки. После этого экран снова высветит «ВКЛ/ВЫКЛ со-
леноида ".
