КОННЕКТОР СВЯЗИ ДАННЫХ

EN(H4DOTC)(diag)-29

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

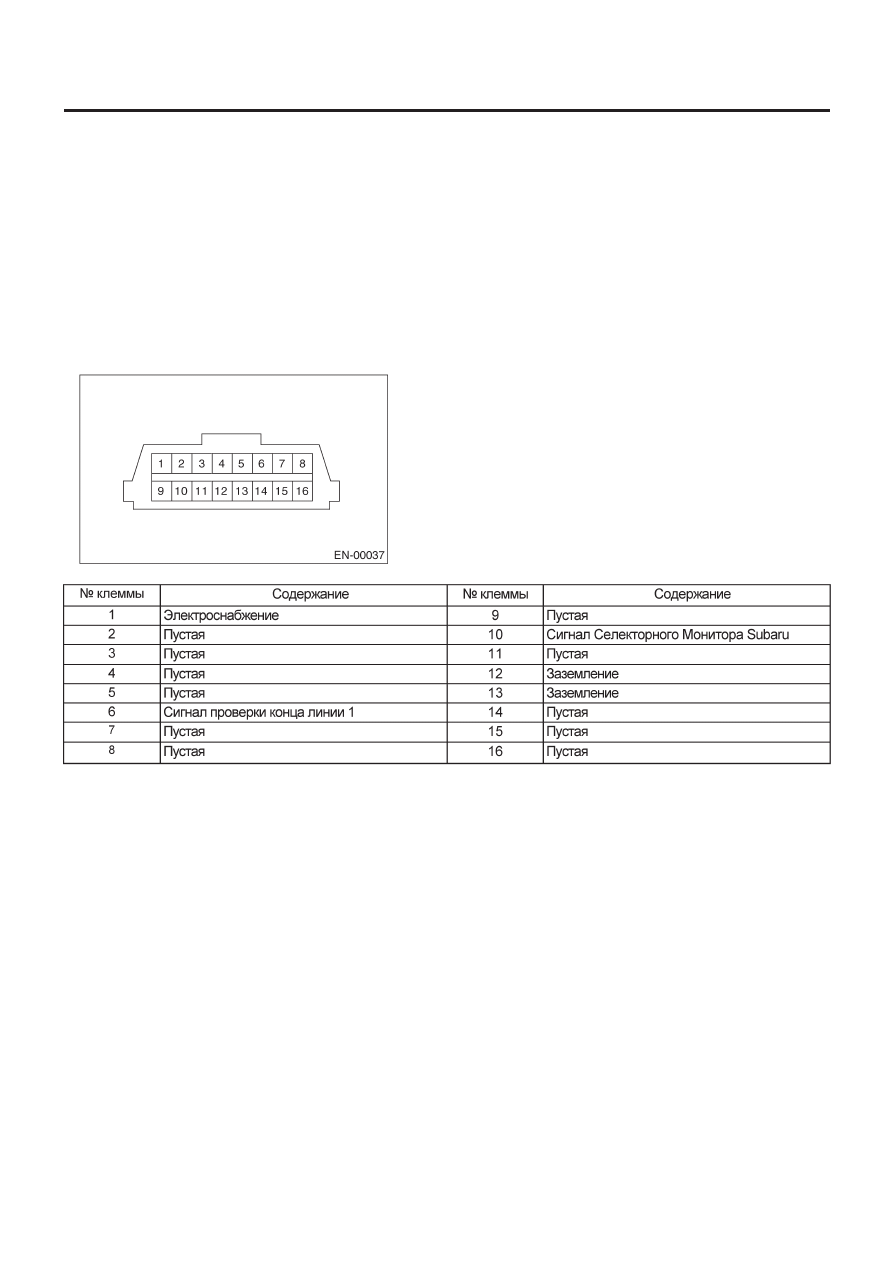

8. Коннектор связи данных

A:  ПРИМЕЧАНИЕ

Этот коннектор используется как для инструментов общего
сканирования OBD-II, так и для Селекторного Монитора
Subaru.

ОСТОРОЖНО:
Не подсоединяйте никаких других сканирующих инстру-
ментов, кроме инструментов общего сканирования
OBD-II и Селекторного Монитора Subaru, иначе может
быть повреждена цепь для Селекторного Монитора
Subaru.

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4DOTC)(diag)-30

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

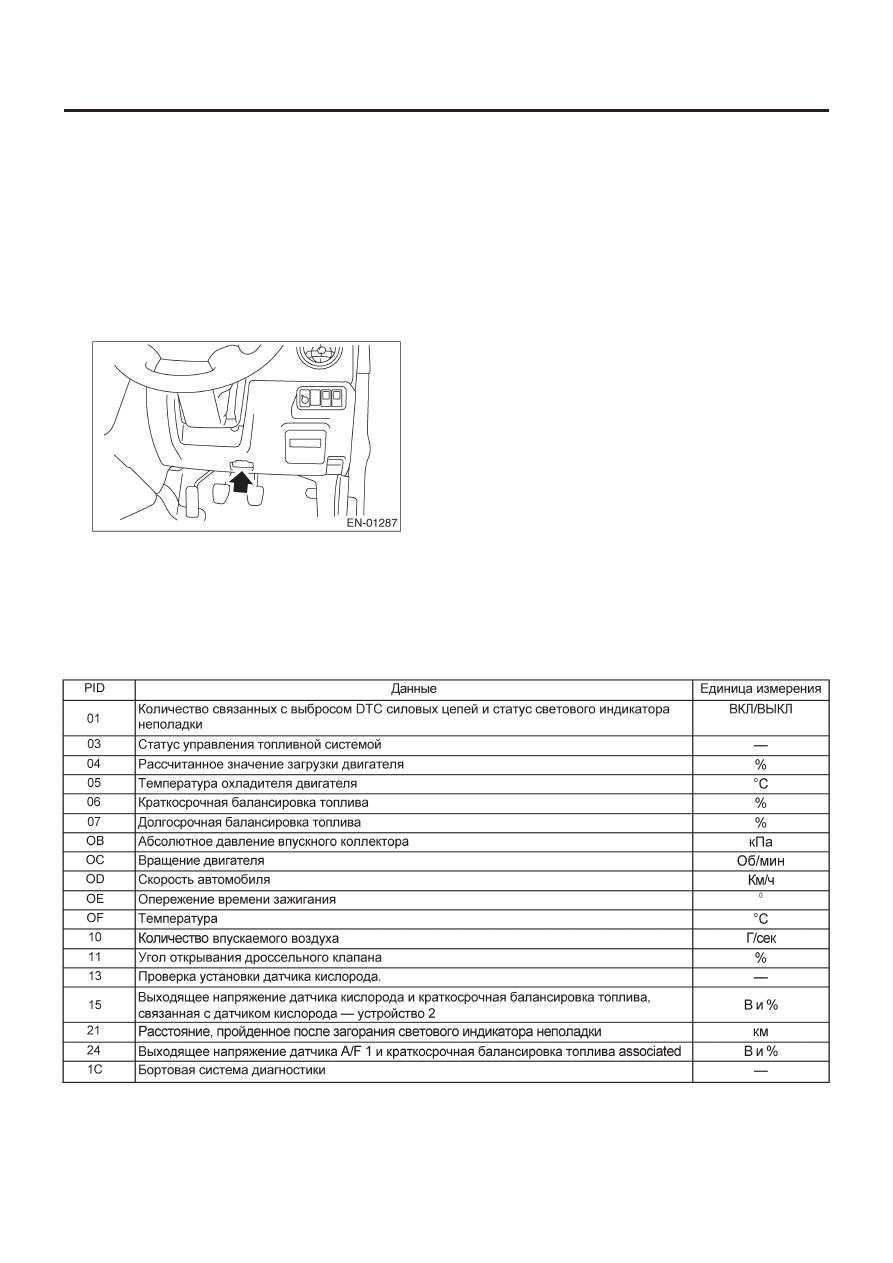

9. Инструмент общего сканирования OBD-II

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ ИНСТРУМЕНТОМ

ОБЩЕГО СКАНИРОВАНИЯ OBD-II

1) Подготовьте инструмент общего сканирования (инстру-
мент общего сканирования OBD-II), требуемый SAE J1978.
2) Подсоедините инструмент общего сканирования OBD-II к
коннектору связи данных, расположенному в нижней части
панели приборов (со стороны водителя).

3) С помощью инструмента общего сканирования OBD-II, вы-
зовите DTC и сохраните данные в форме стоп кадра.
Функции инструмента общего сканирования OBD-II состоят из:

(1)  РЕЖИМ $01: Диагностические данные текущей сило-

вой цепи

(2)  РЕЖИМ $02: Стопкадровые данные силовой цепи
(3)  РЕЖИМ  $03:   Связанный с выбросом DTC силовой цепи
(4)  РЕЖИМ $04: Очистка/переустановка связанной с вы-

бросом диагностической информации

Считайте данные в соответствии с процедурами по ремонту.
(Для информации о детальных рабочих процедурах см. Руко-
водство по Эксплуатации Инструмента Общего Сканирова-
ния OBD-II.)

ПРИМЕЧАНИЕ:
Для информации о деталях, касающихся DTC, см.  Список Ди-
агностического Кода Неполадки (DTC). <См.
EN(H4DOTC)(diag)-74, Список диагностического кода непо-
ладки (DTC).>

2. РЕЖИМ $01 (ДИАГНОСТИЧЕСКИЕ ДАННЫЕ ТЕКУЩЕЙ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей текущее рабочее состояние аналогового входа/выхода, цифрового входа/выхода или си-
стемы силовой цепи.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации об общих PID OBD-II см. инструкцию по эксплуатации производителя инструмента общего сканирования OBD-II
(РЕЖИМ $01).

ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ OBD-II

EN(H4DOTC)(diag)-31

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

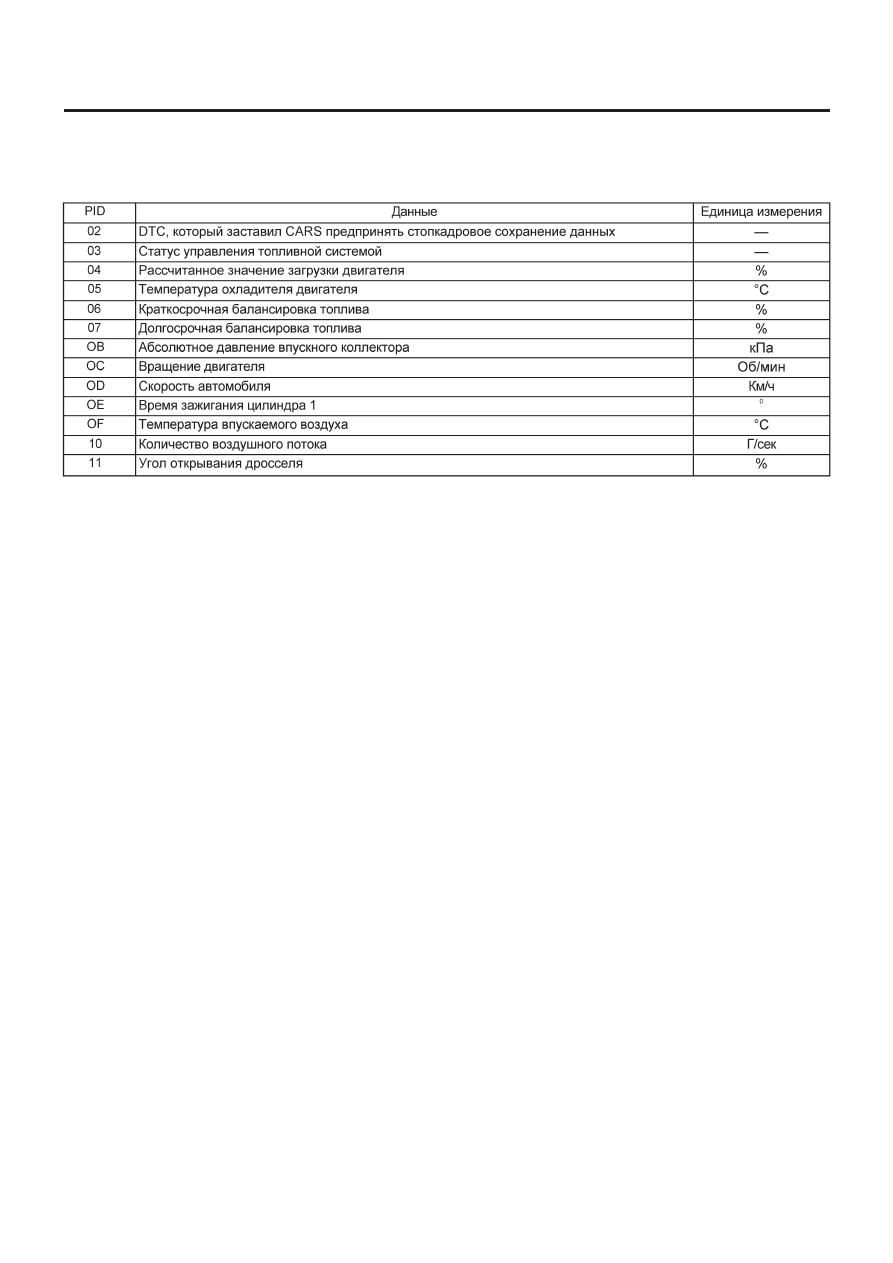

3. РЕЖИМ $02 (СТОПКАДРОВЫЕ ДАННЫЕ СИЛОВОЙ ЦЕПИ)

Относится к информации, отмечающей рабочее состояние, при котором неполадка отмечается бортовой системой диагностики.
Список вспомогательных данных и коды PID (Идентификации Параметров) содержатся в приведенной таблице.

ПРИМЕЧАНИЕ:
Для информации о доступе в стопкадровые данные см. инструкцию по эксплуатации производителя инструмента общего скани-
рования OBD-II (РЕЖИМ $02).

4. РЕЖИМ $03 (СВЯЗАННЫЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКИЙ КОД НЕПОЛАДКИ (DTC) СИЛОВОЙ ЦЕПИ)

Для информации о данных, свидетельствующих о связанном с выбросом DTC силовой цепи см. Считывание Диагностического Ко-
да Неполадки (DTC). <См. EN(H4DOTC)(diag)-38, Считывание диагностического кода неполадки (DTC).>

5. РЕЖИМ $04 (ОЧИСТКА/ПЕРЕУСТАНОВКА СВЯЗАННОЙ С ВЫБРОСОМ ДИАГНОСТИЧЕСКОЙ ИНФОРМАЦИИ)

Относится к режиму, используемому для очистки/переустановки связанной с выбросом диагностической информации (информа-
ция о диагностике неполадки OBD-II).

ПРИМЕЧАНИЕ:
Для очистки или переустановки связанной с выбросом диагностической информации см.  инструкцию по эксплуатации произво-
дителя инструмента общего сканирования OBD-II (РЕЖИМ $04).

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4DOTC)(diag)-32

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

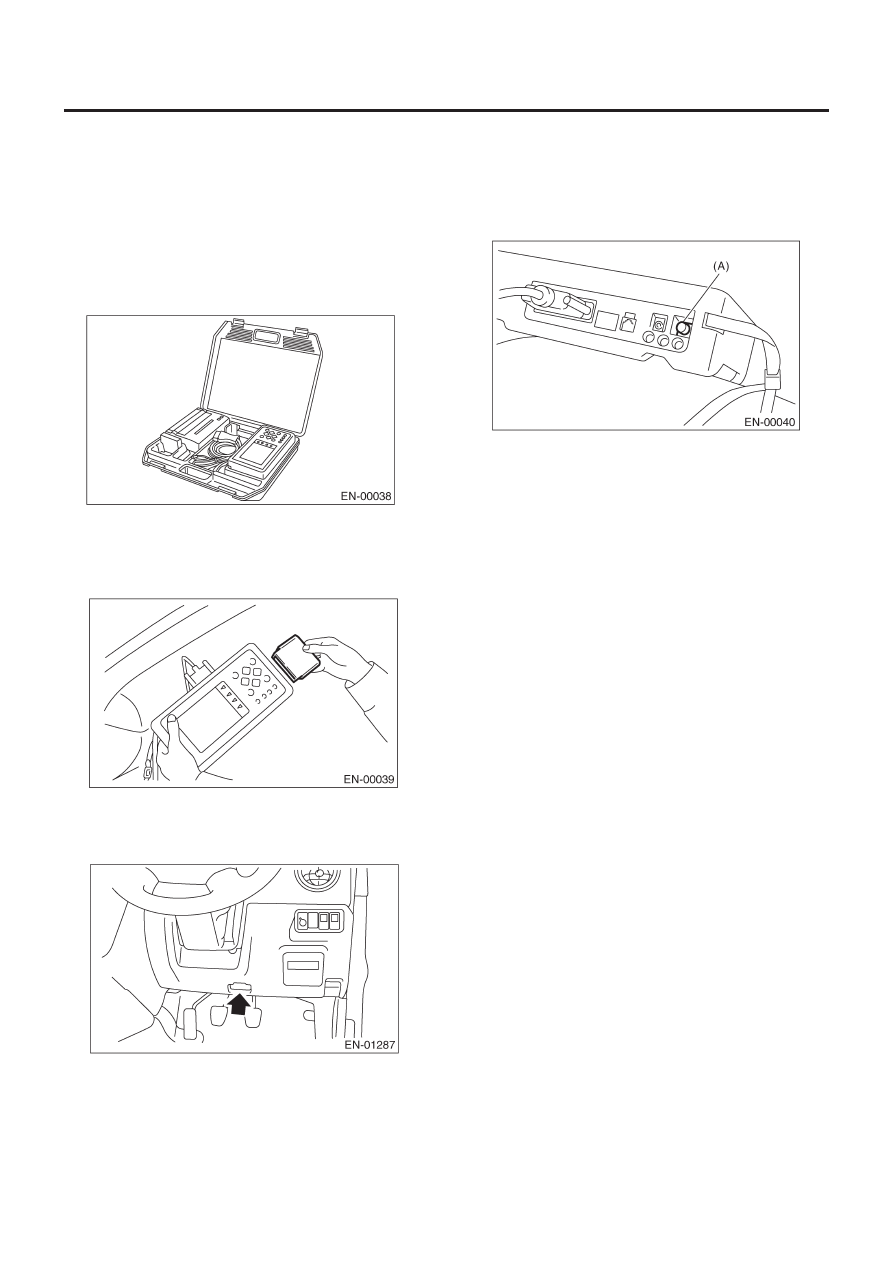

10. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ

СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

1) Приготовьте набор Селекторного Монитора Subaru. <См.
EN(H4DOTC)(diag)-8, ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ,
Общее описание.>

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru. <См.
EN(H4DOTC)(diag)-8,   ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ,
Общее описание

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в  нижней части

панели инструментов (со стороны водителя).

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор Subaru.

(A)

Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные, затем запишите их.

2. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ
(НОРМАЛЬНЫЙ РЕЖИМ)

Для информации о том, как указывать DTC, см.  Считывание
диагностического Кода Неполадки (DTC). <См.
EN(H4DOTC)(diag)-38, Считывание диагностического Кода
Неполадки (DTC).>

3. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ
(РЕЖИМ OBD)

Для информации о том, как указывать DTC, см.  Считывание
диагностического Кода Неполадки (DTC). <См.
EN(H4DOTC)(diag)-38, Считывание диагностического Кода
Неполадки (DTC).>
