1.  ПОДГОТОВКА К РЕЖИМУ ОСМОТРА

1) Убедитесь в том, что остаток топлива составляет пример-
но половину бака [20 — 40 л], а напряжение аккумулятора—
12 В или больше.
2) Поднимите автомобиль с помощью гаражного домкрата  и
поместите его на стойки безопасности, или вкатите автомо-
биль на вращающиеся ролики.

ПРЕДУПРЕЖДЕНИЕ:
• Перед поднятием автомобиля убедитесь в том, что он
стоит на стояночном тормозе.
• Не используйте домкрат-пантограф вместо стойки
безопасности.
• Прикрепите трос или канат к  передним и зад ним
транспортировочным ушкам, или  крючкам во избежа-
ние продольного соскальзывания передних колес авто-
мобиля.
• Не отжимайте и не отпускай внезапно педаль сцепле-
ния или акселератора во время работы да же при низких
оборотах двигателя, так как это мо жет повлечь спрыги-
вание автомобиля с роликов.
• Во избежание соскальзывания автомобиля из-за виб-
рации, не подкладывайте деревянные блоки или подоб-
ные им приспособления между стойками безопасности
и автомобилем.
• Так как задние колеса тоже вращаются, не ставьте ни-
чего рядом с ними. Также никто не должен стоять спере-
ди автомобиля.

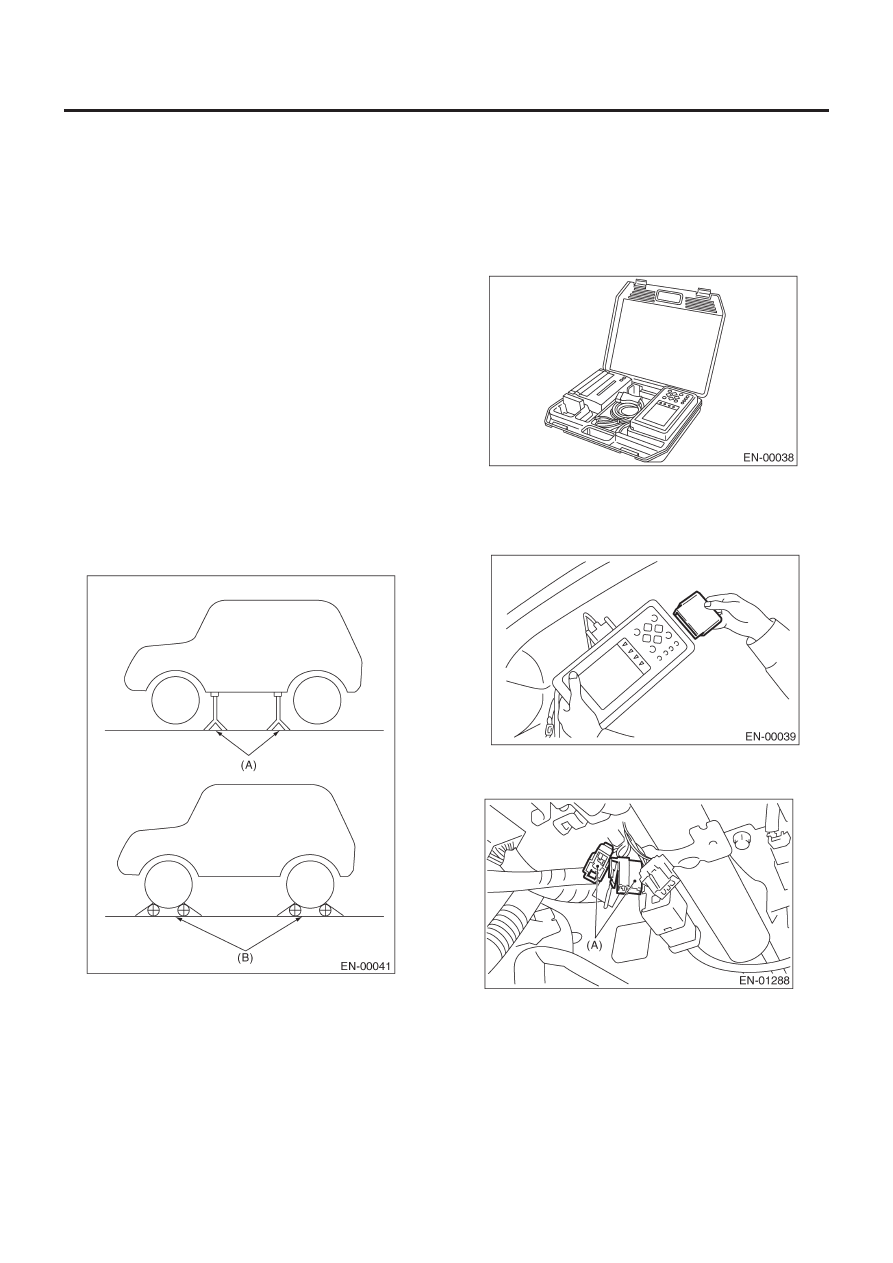

(A) Стойка безопасности
(B) Вращающиеся ролики

2. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

1) После очистки памяти проверьте наличие данных о неис-
правленных неполадках. <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.>
2) Прогрейте двигатель.
3) Приготовьте набор Селекторного Монитора Subaru. <См.
EN(H4DOTC)(diag)-8,    ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕН-
ТЫ, Общее описание.>

4) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
5) Вставьте картридж в Селекторный Монитор
Subaru<См.EN(H4DOTC)(diag)-8, ПОДГОТОВИ ТЕЛЬНЫЕ ИН-
СТРУМЕНТЫ, Общее описание.>

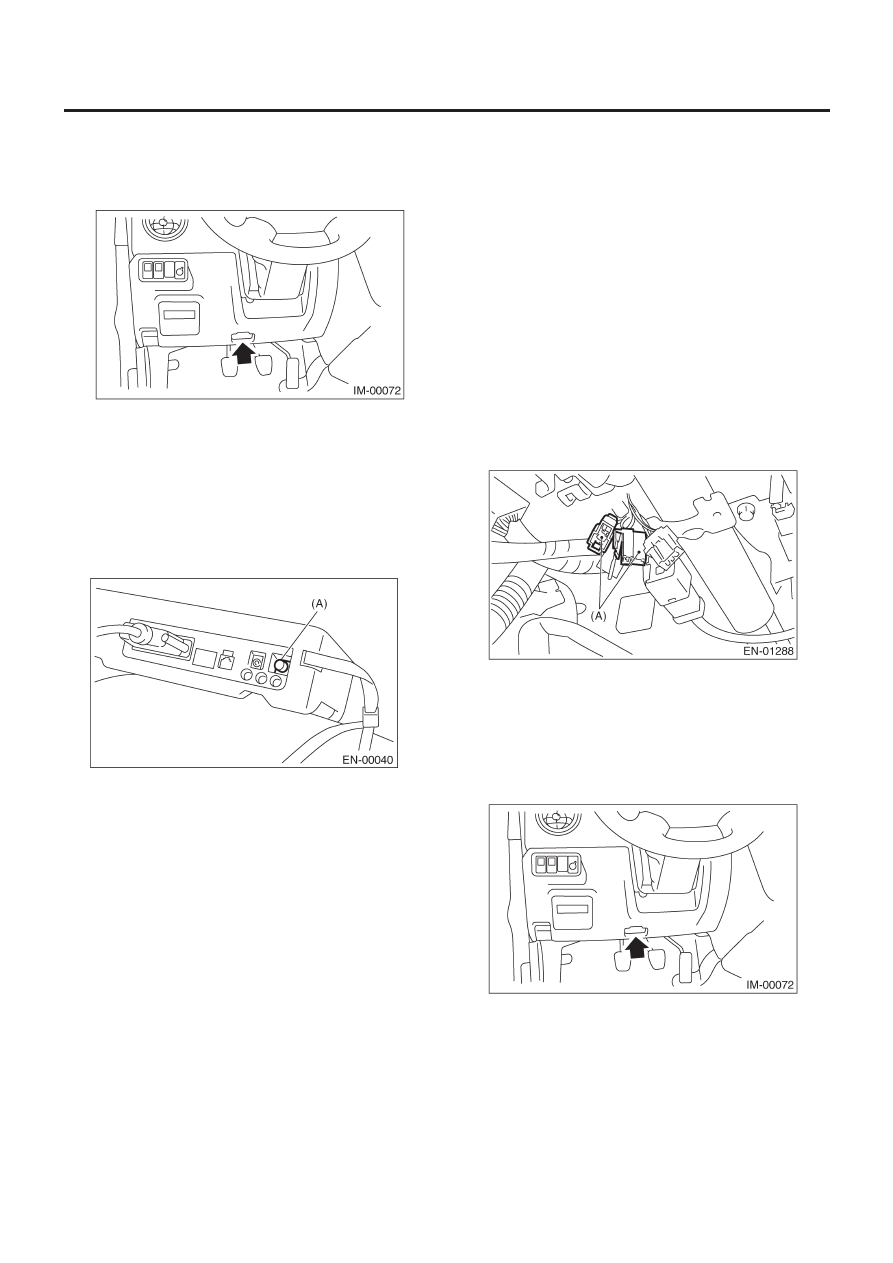

6) Подсоедините коннектор тестового режима (A) к нижней
части панели инструментов (со стороны водителя).

(A)   Коннектор тестового режима

РЕЖИМ ОСМОТРА

EN(H4DOTC)(diag)-43

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Подсоедините Селекторный Монитор Subaru к коннек-

тору связи данных, расположенному в нижней части
панели инструментов (со стороны водителя).

(2)

Подсоедините диагностический кабель к коннектору
связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инстру менты,
кроме Селекторного Монитора Suba-ru и инструмента
общего сканирования OBD-II.

8) Поверните зажигание в положение ON (двига тель выклю-
чен)  и включите Селекторный Монитор Subaru.

(A)

Сетевой переключатель

9) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
10) В «Меню выбора системы» выберите {Система управле-
ния двигателем} и нажмите клавишу [YES].
11) Нажмите клавишу [YES] после появления информации о
типе двигателя.
12) В «Диагностике двигателя» выберите {Процедура режима
дилерской проверки} и нажмите клавишу [YES].
13) После появления на экране "Осуществить режим (дилер-
ской проверки) осмотра?" нажмите клавишу [YES].
14) Выполните последующие процедуры, как это будет указа-
но на экране.
• Если неполадка все еще остается в памяти, на экране поя-
вится соответствующий DTC.

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.

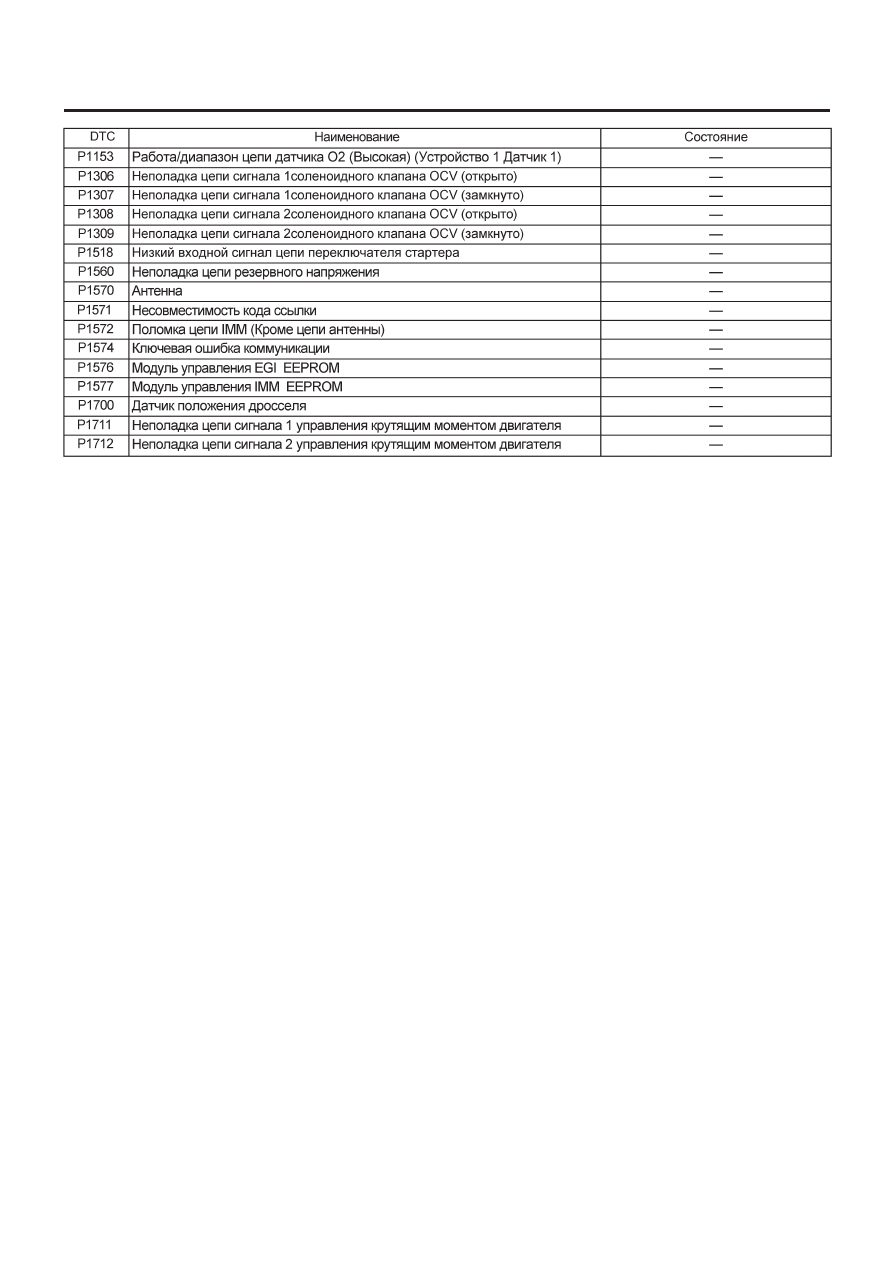

• Для информации о DTC, см. Список Диагностического кода
неполадки   (DTC).    <См. EN(H4DOTC)(diag)-74, Список диаг-
нос тического кода неполадки (DTC).>
• Отпустите стояночный тормоз.
• Разница в скорости между передними и задними колесами
может привести к возгора нию предупреждающего сигнала
ABS, но это не означает неполадку. После окончания диагно-
стики двигателя проведите процедуру очистки памяти ABS
системы самодиагностики.

3. ИНСТРУМЕНТ ОБЩЕГО СКАНИРОВАНИЯ  OBD-II

1) После проведения диагностики и очистки памяти проверь-
те наличие данных о неисправленных неполадках. <См.
EN(H4DOTC)(diag)-47, Режим очистки памяти.>
2) Прогрейте двигатель.
3) Подсоедините коннектор тестового режима (A) к нижней
части панели инструментов (со стороны водителя).

4) Подсоедините инструмент общего сканирования OBD-II к
его коннектору связи данных в нижей части панели инстру-
ментов (со стороны водителя).

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Suba-ru и инструмента
общего сканирования OBD-II.

РЕЖИМ ОСМОТРА

EN(H4DOTC)(diag)-44

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5) Заведите двигатель.

ПРИМЕЧАНИЕ:
• Убедитесь, что перед заводом ручка селек тора находится в
положении "P". (модель AT)
• При запуске двигателя отожмите педаль сцепления. (мо-
дель MT)

6) С помощью ручки селектора или рычага переключения пе-
редач поверните переключатель положения "P" и перключа-
тель положения "N" на ON.
7) Отожмите педаль тормоза для включения переключателя
тормозов. (модели AT)
8) Держите скорость двигателя в пределах 2,500 — 3,000
об/мин в течение 40 секунд.
9) Поставьте ручку селектора или рычаг переключения скоро-
сти в положение "D" (модели AT) или на "1-ю" передачу (мо-
дели MT) и дайте автомобилю поработать на скорости 5-10
км/ч (3 to 6 MPH).

ПРИМЕЧАНИЕ:
• На автомобилях AWD отпустите стояночный тормоз.
• Разница в скорости между передними и задними колесами
может привести к возгора нию предупреждающего сигнала
ABS, но это не означает неполадку. После окончания диагно-
стики двигателя проведите процедуру очистки памяти ABS
системы самодиагностики.

10) С помощью инструмента общего сканирования OBD-II
проверьте DTC и запишите результат(ы).

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре работы см. Руко-
водство по эксплуатации инструмента общего сканирования
OBD-II.
Для информации о DTC, см. Список Диагностического кода
неполадки   (DTC).    <См. EN(H4DOTC)(diag)-74, Список диаг-
ностического кода неполадки (DTC).>
