СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-32

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

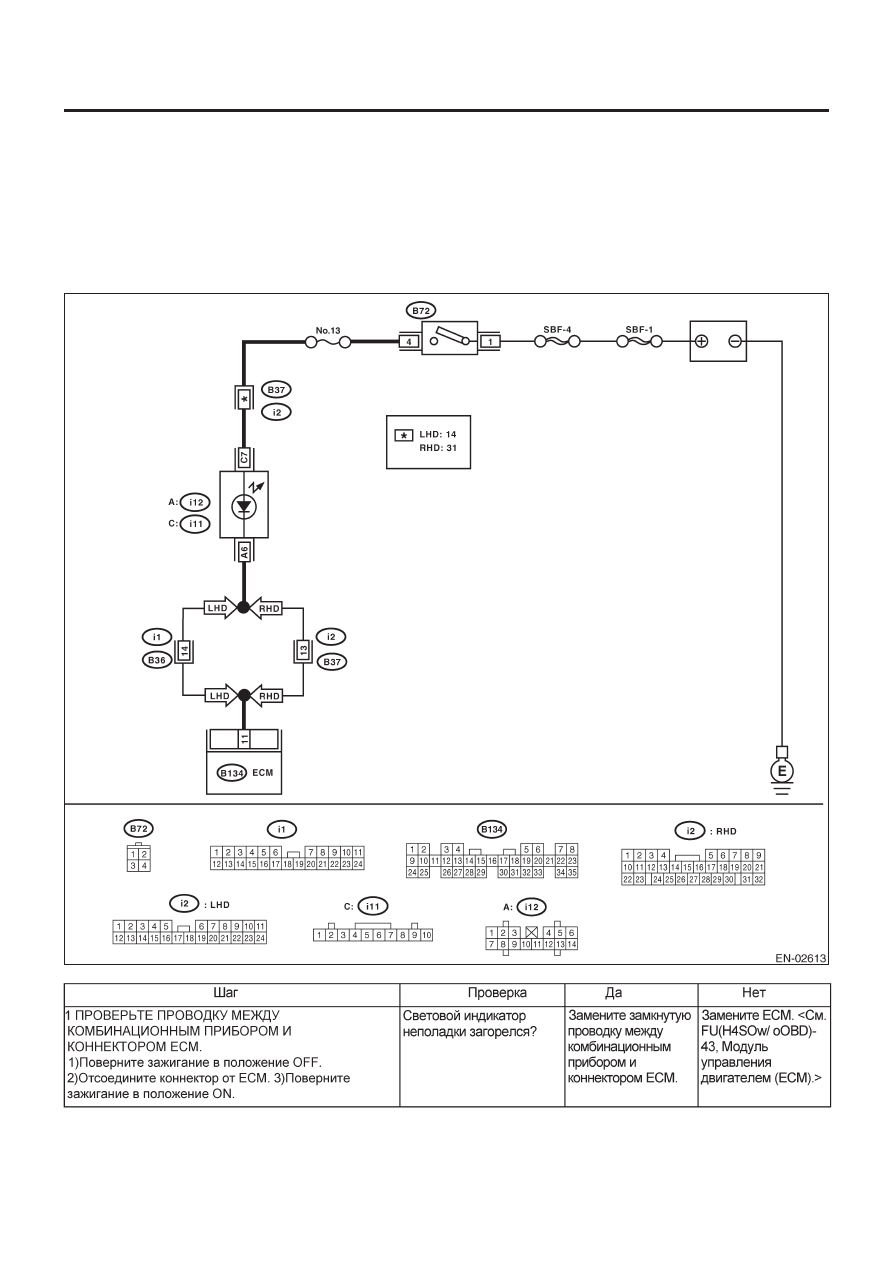

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Комбинационный
прибор

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-33

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

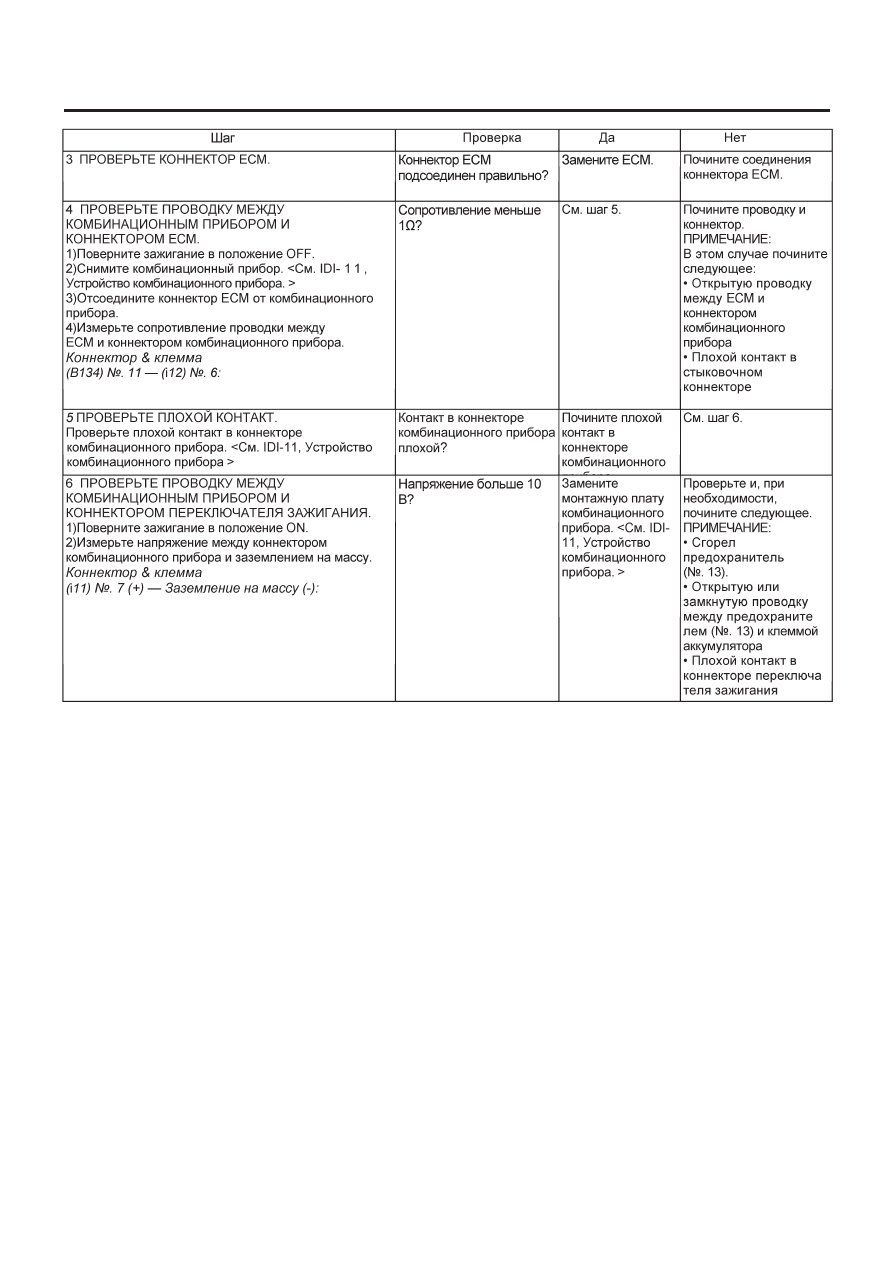

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-34

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• Хотя световой индикатор неполадки загорается при работающем двигателе, DTC не высвечивается на Селекторном Мониторе
Subaru или на инструменте общего сканирования OBD-II.

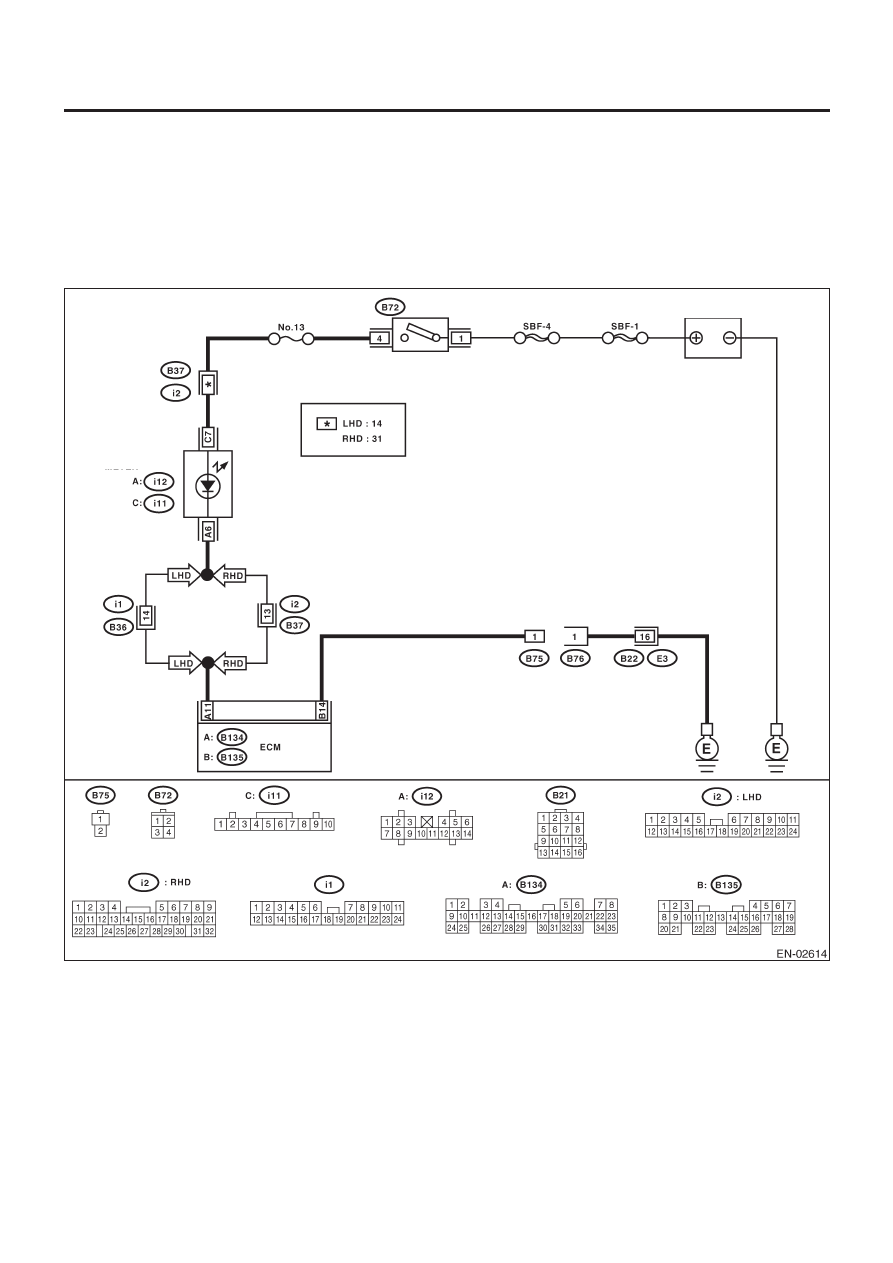

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Комбинационный
прибор

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-35

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ С ПЕРИОДИЧНОСТЬЮ 3 ГЦ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.
• Цепь коннектора тестового режима открыта.

• СИМПТОМ НЕПОЛАДКИ:
• При режиме осмотра световой индикатор неполадки не мигает с частотой 3 Гц.

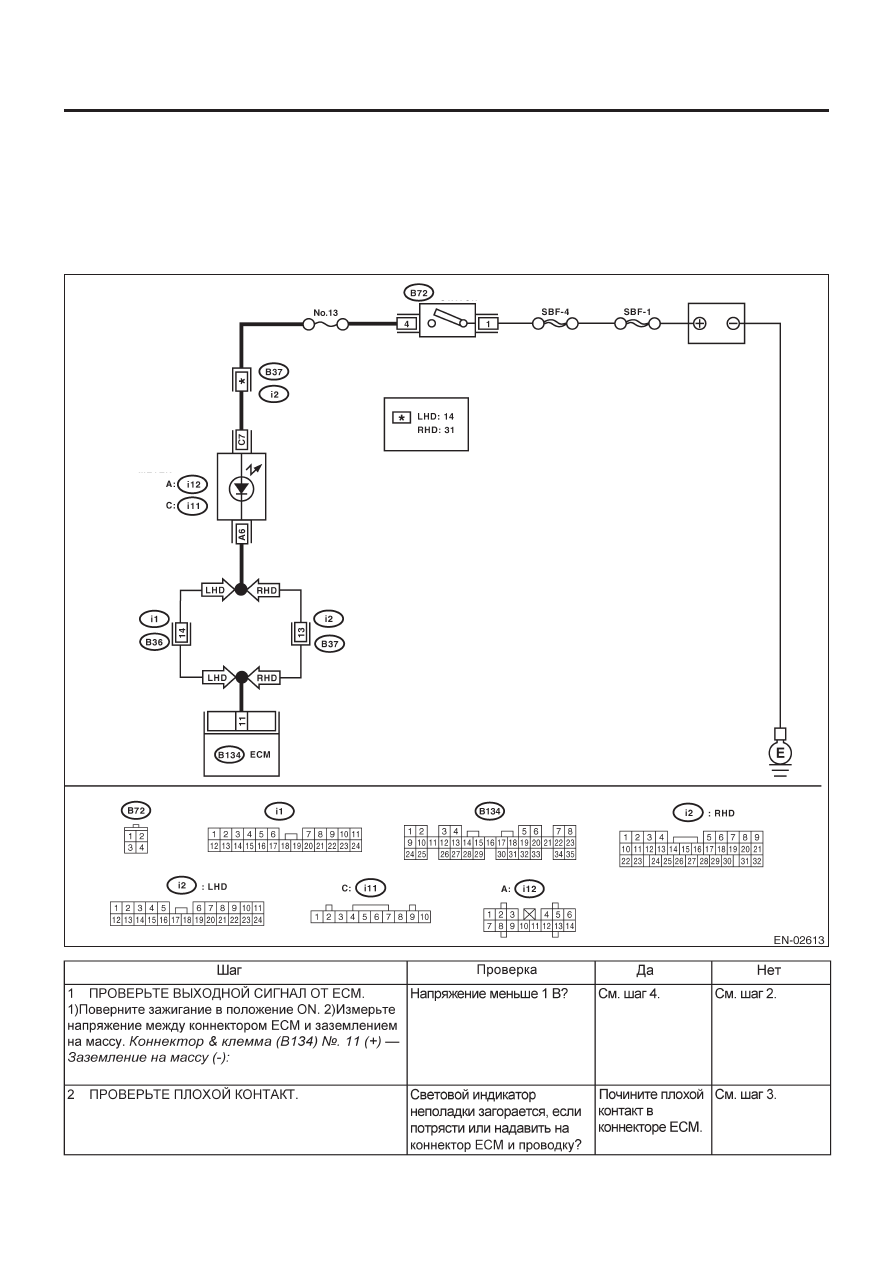

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Комбинационный
прибор

Аккумулятор
