СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SOw/oOBD)(diag)-20

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Селекторный Монитор Subaru

A: ОПЕРАЦИЯ

1. КАК ПОЛЬЗОВАТЬСЯ

СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

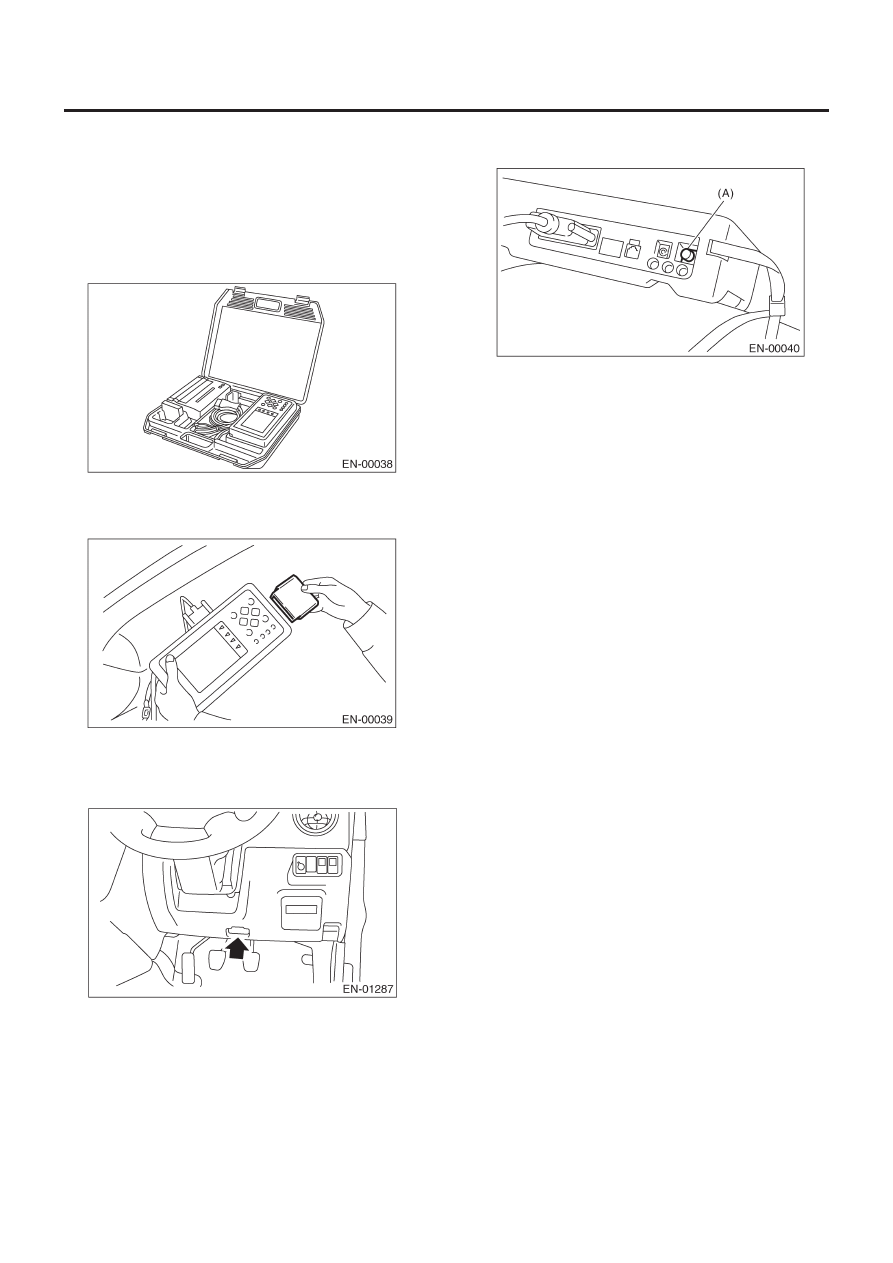

1) Приготовьте набор Селекторного Монитора Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru.

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в  нижней части

панели инструментов (со стороны водителя).

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор Subaru.

(A)

Сетевой переключатель

6) С помощью Селекторного Монитора Subaru вызовите DTC
и различные данные, затем запишите их.

2. СЧИТЫВАНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC) ДЛЯ ДВИГАТЕЛЯ.

Для информации о том, как указывать DTC, см.  Считывание
диагностического Кода Неполадки (DTC). <См.
EN(H4SOw/oOBD)(diag)-24, Считывание диагностического
Кода Неполадки (DTC).>

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SOw/oOBD)(diag)-21

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ С ДИСПЛЕЯ.

1) В «Главном Меню» на экране выберите {Проверка каждой системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления двигателем}, затем нажмите клавишу [YES].
3) P осле высвечивания информации о типе двигателя нажмите клавишу [YES].
4) После того, как на экране высветится « Диагностика Двигателя», выберите {Отображение и сохранение текущих данных} и на-
жмите клавишу [YES].
5) После того, как на экране высветится «Меню отображения данных», выберите {Отображение данных} и нажмите клавишу [YES].
6) Используя клавишу скроллинга, двигайте изображение на экране вверх или вниз до тех пор, пока не высветятся необходимые
данные.

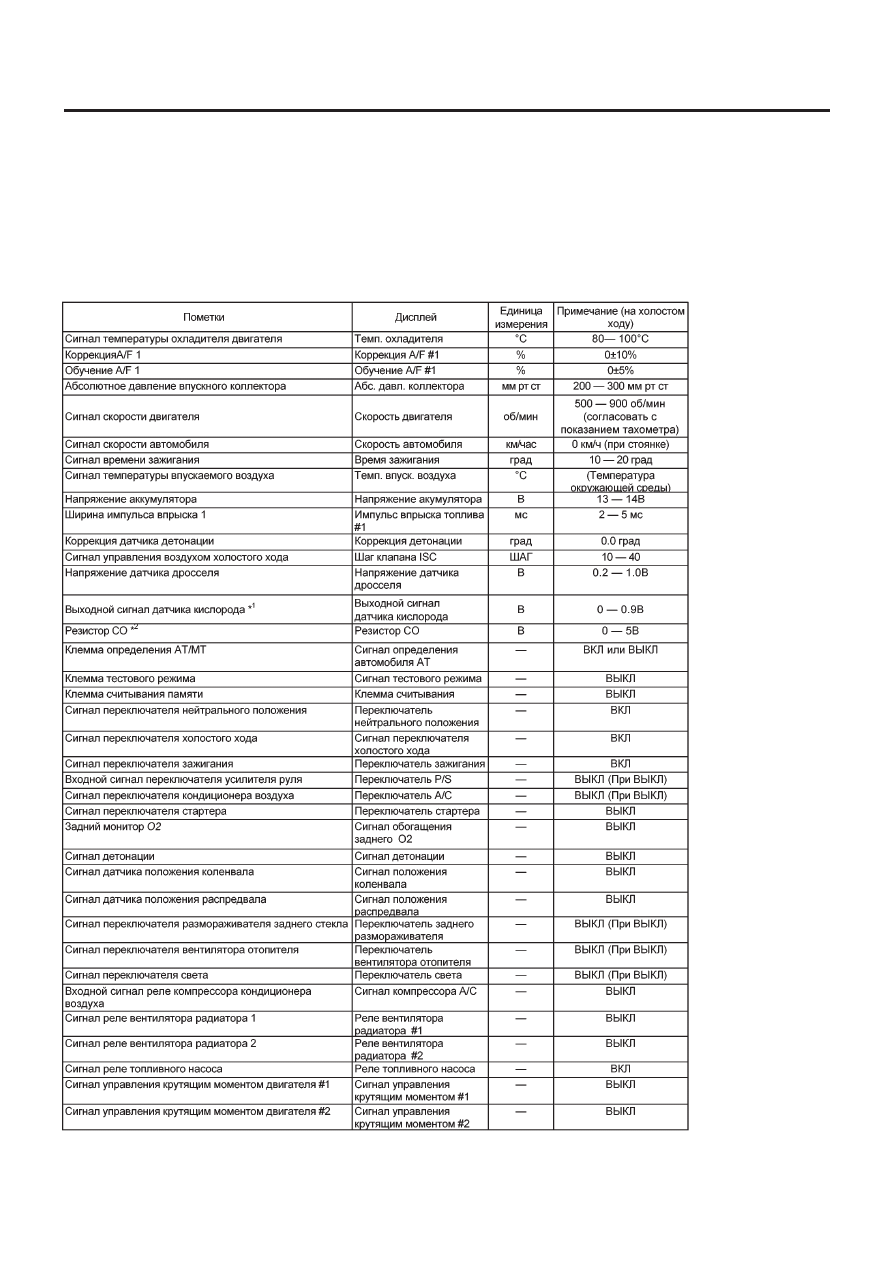

• Список вспомогательных данных приведен в следующей таблице.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SOw/oOBD)(diag)-22

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

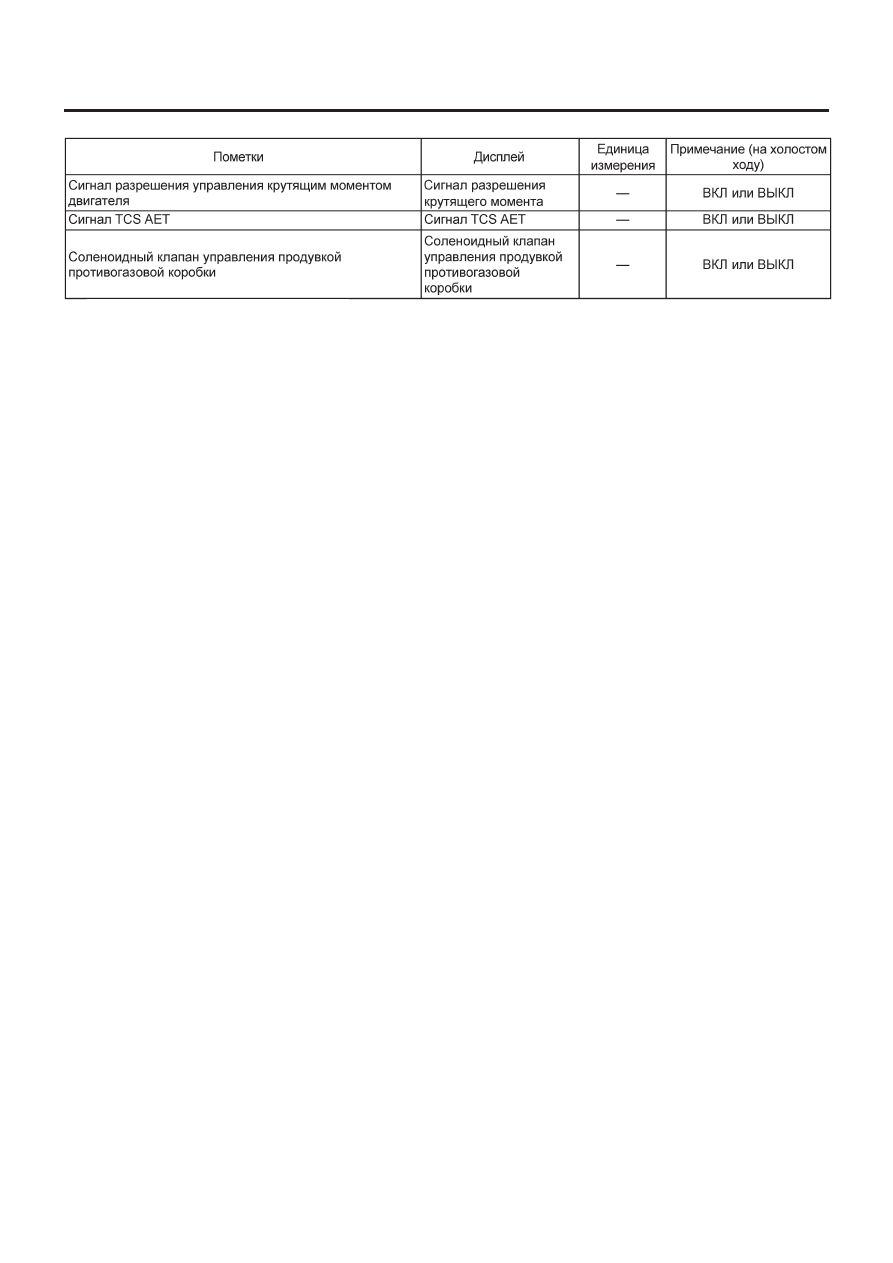

*1:  Только для модели с катализатором
*2:  Только для модели без катализатора

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

EN(H4SOw/oOBD)(diag)-23

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

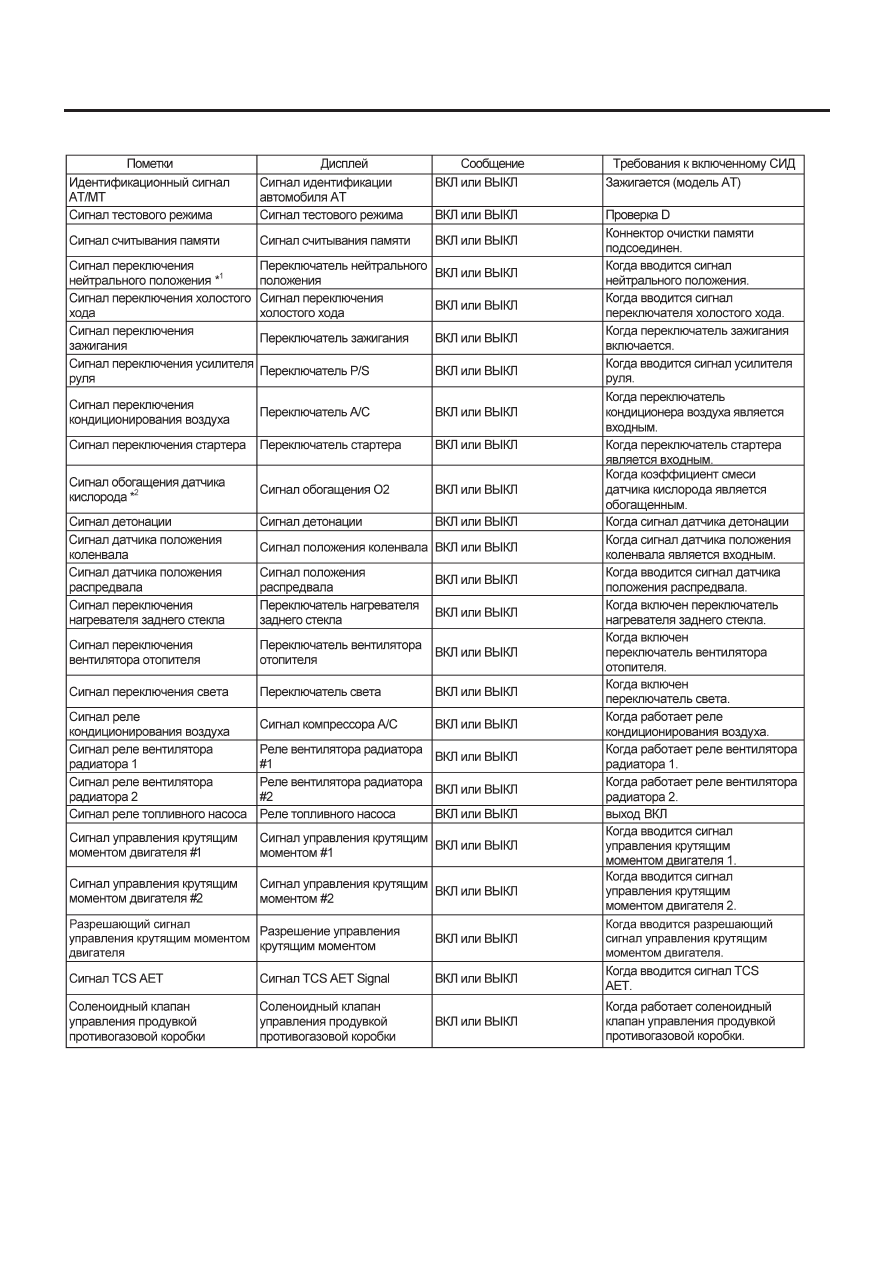

4.  РЕЖИМ РАБОТЫ СИД ДЛЯ ДВИГАТЕЛЯ

*1:

На модели  MT переключатель включен, когда рычаг находится в нейтральном положении. На модели  AT переключатель

включен, когда селектор находится в положении "P" oили"N".

*2:  Только на модели с катализатором

ПРИМЕЧАНИЕ:
Для информации о детальной процедуре работы см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
