ОБЩЕЕ ОПИСАНИЕ

EN(H4SOw/oOBD)(diag)-8

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

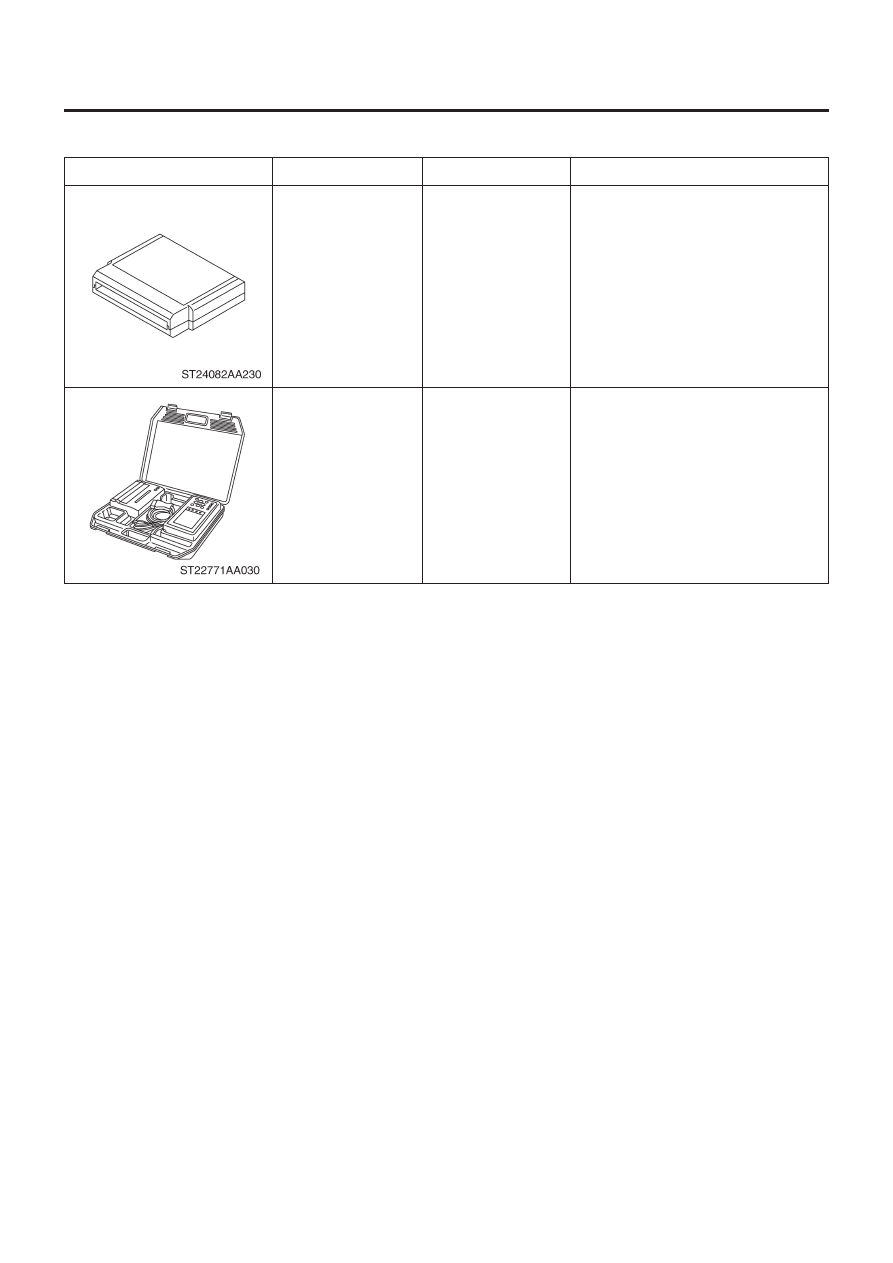

D:  PREPARATION TOOL

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Поиск неполадок электрических систем.

Поиск неполадок электрических систем.
• Английский: 22771AA030 (Без принтера)
• Немецкий: 22771AA070 (Без принтера)
• Франзузский: 22771AA080 (Без
принтера)
• Испанский: 22771AA090 (Без принтера)

ОПИСАНИЕ

ПОМЕТКИ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SOw/oOBD)(diag)-9

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Местонахождение

электрических компонентов

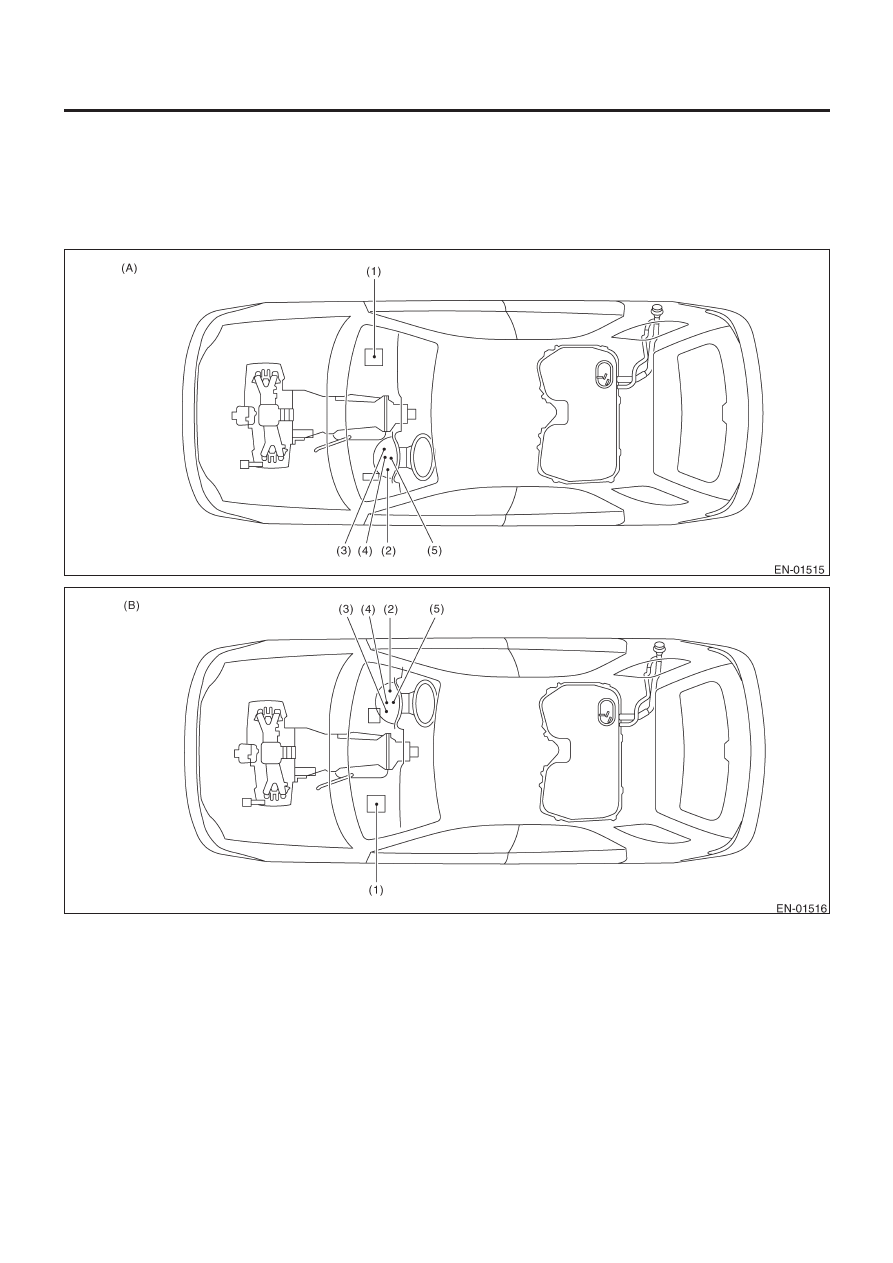

A:  МЕСТОНАХОЖДЕНИЕ

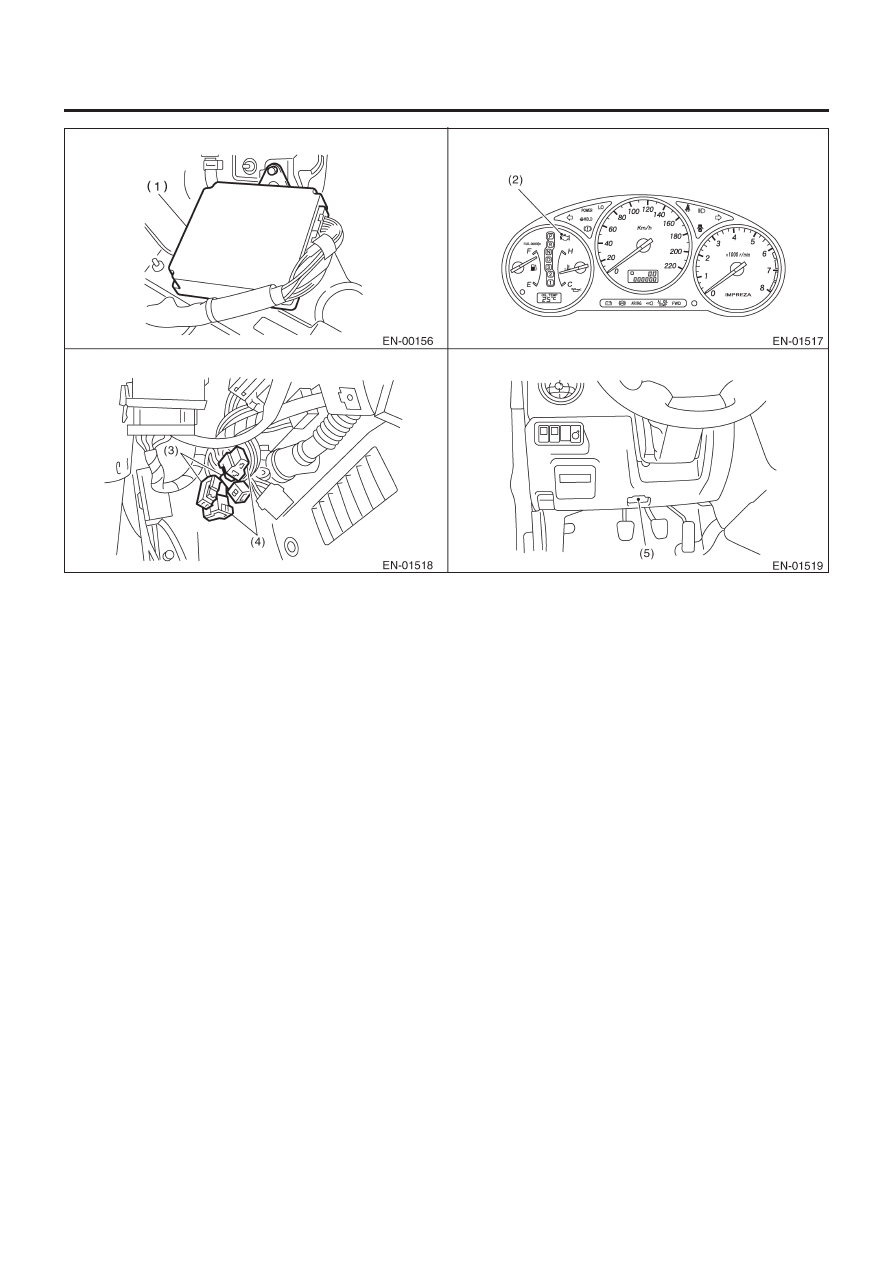

1. МОДУЛЬ

(A)     LHD
(B)     RHD

(1)  Модуль управления двигателем (ECM)
(2)  Световой индикатор неполадки
(3)  Коннектор считывания памяти
(4)  Коннектор тестового режима
(5)

Коннектор связи данных

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SOw/oOBD)(diag)-10

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SOw/oOBD)(diag)-11

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

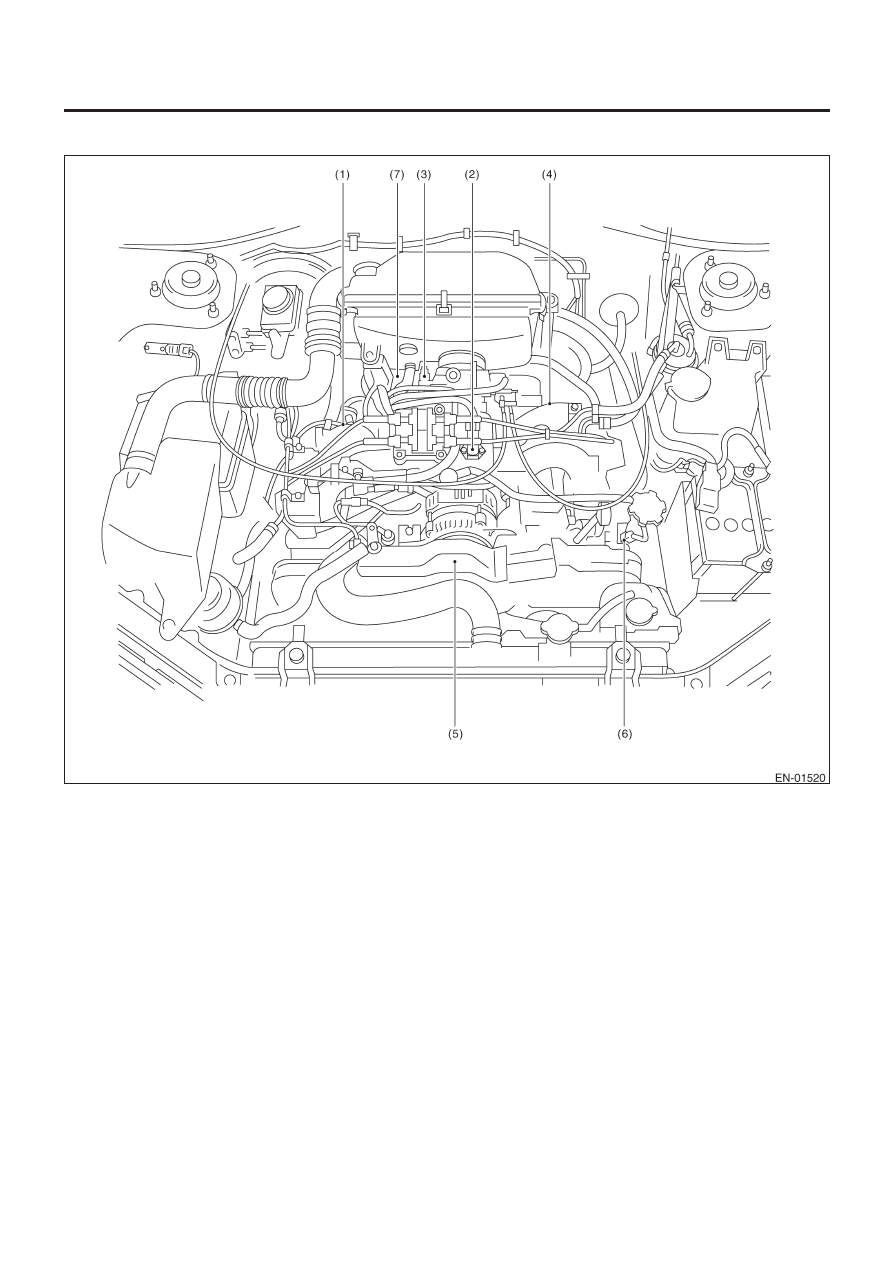

2. ДАТЧИК

(1)  Датчик температуры охладителя двигателя
(2)  Датчик температуры впускаемого воздуха и абсолют-

ного давления коллектора

(3)  Датчик положения дросселя
(4) Датчик

детонации

(5)  Датчик положения коленвала
(6)  Датчик положения распредвала
(7)

Датчик скорости автомобиля
