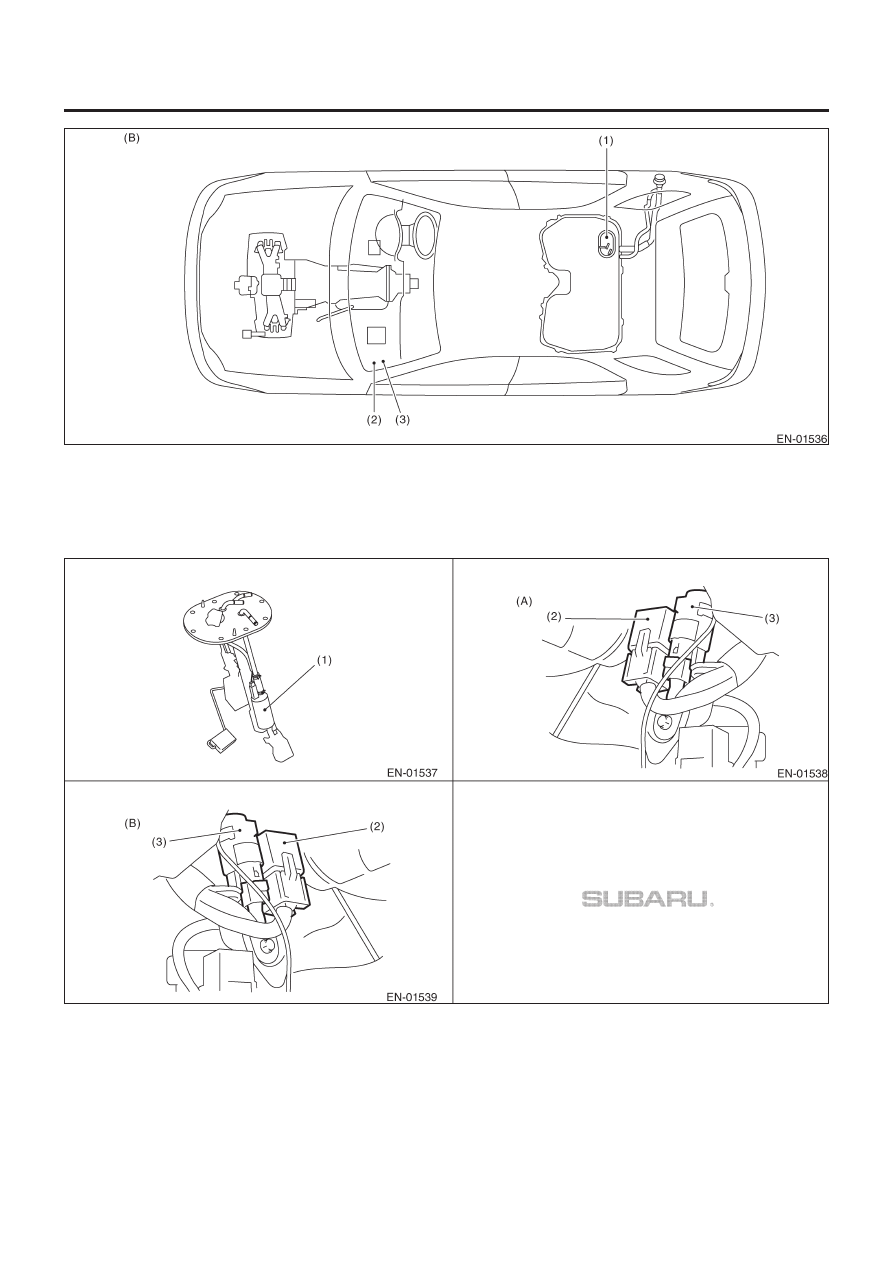

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SOw/oOBD)(diag)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(A)

LHD

(B) RHD

(1)

Топливный насос

(2)

Главное реле

(3)

Реле топливного насоса

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SOw/oOBD)(diag)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

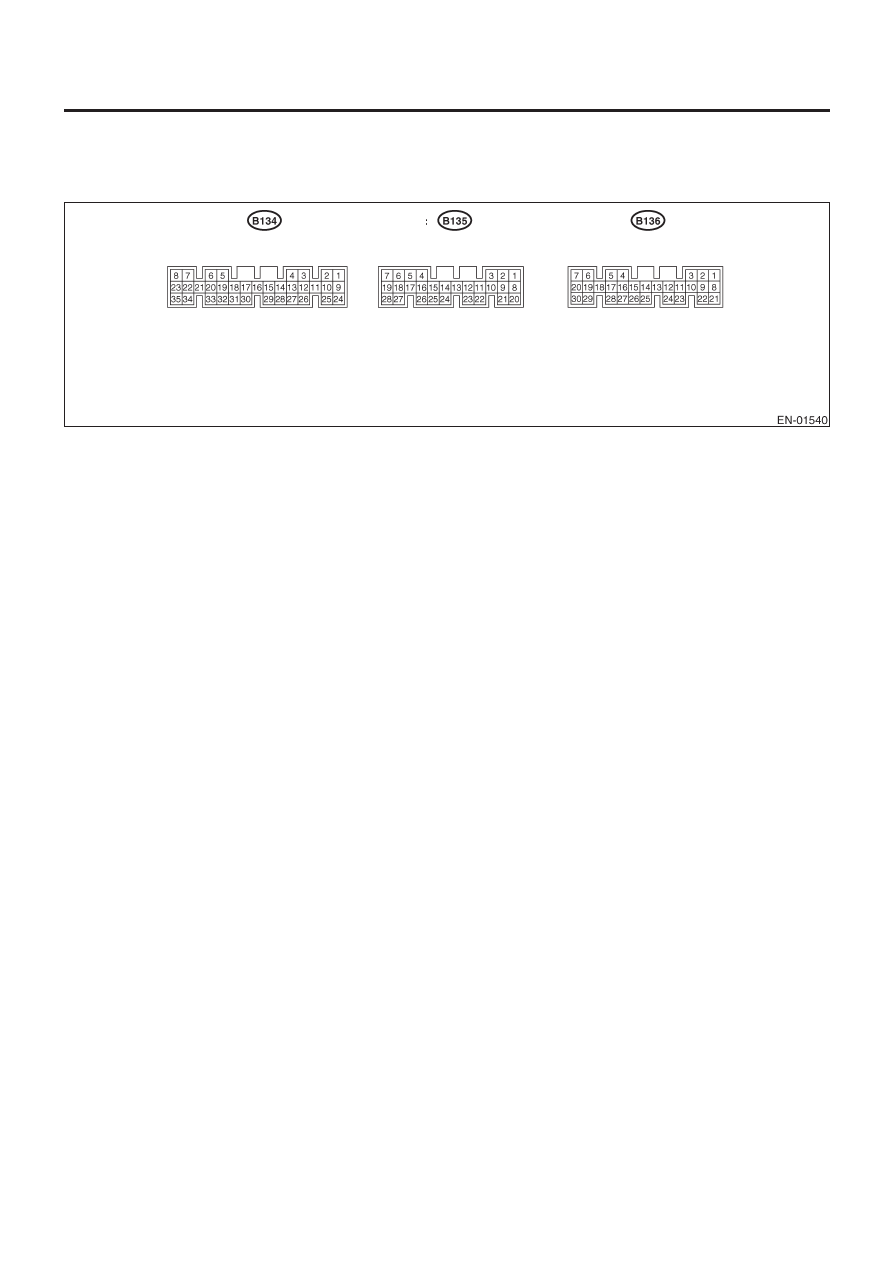

5. Сигнал I/O Модуля Управления Двигателем (ECM)

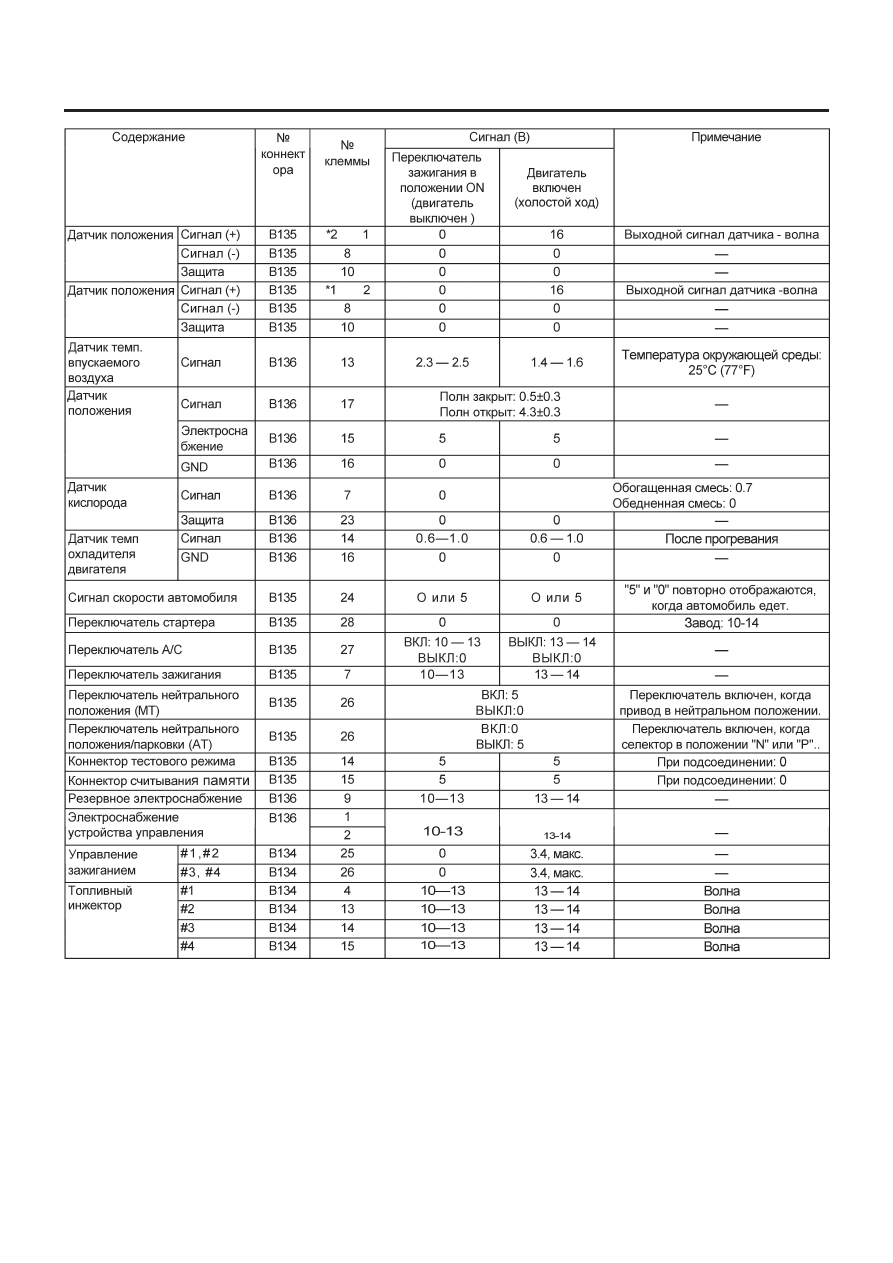

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

На:

На:

На:

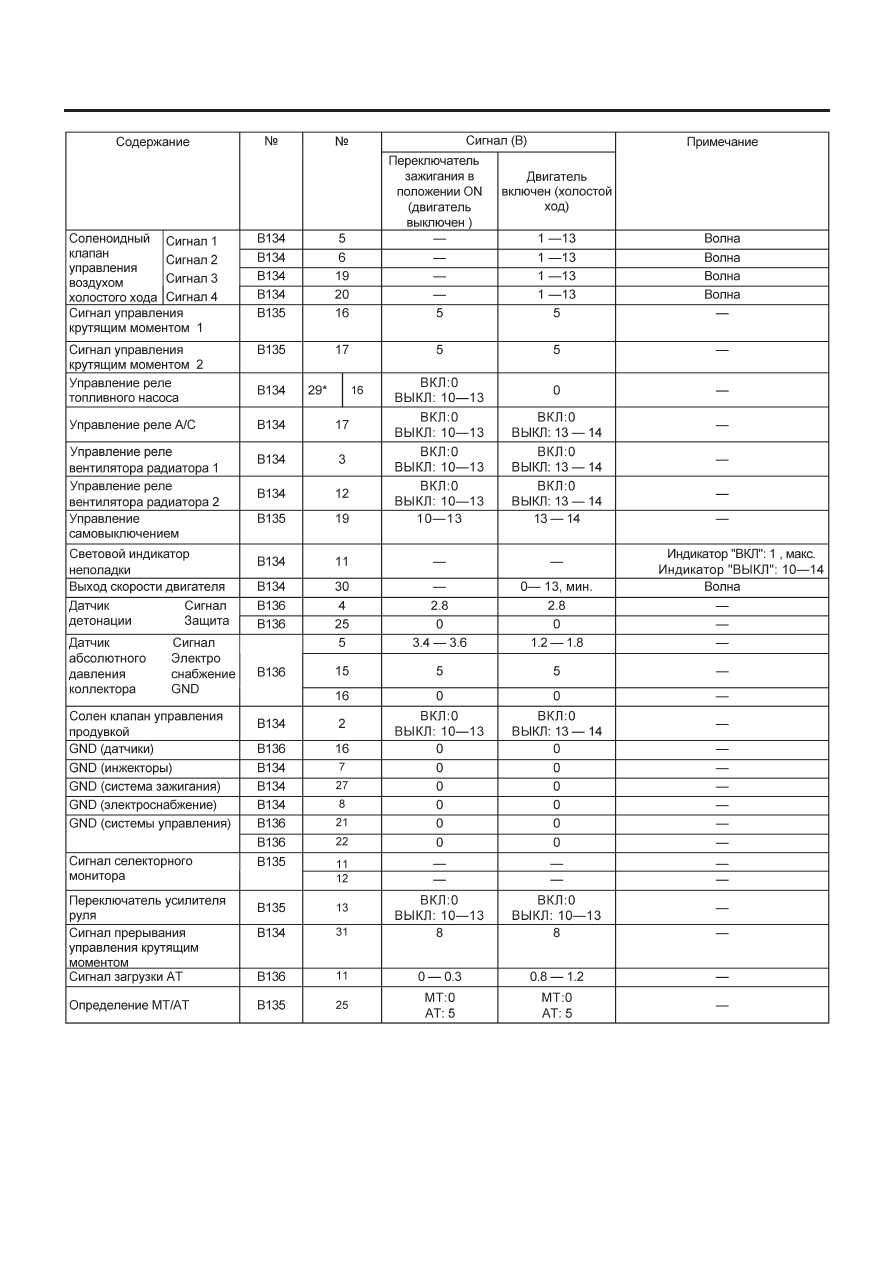

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SOw/oOBD)(diag)-18

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

*: С

иммобилайзером

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SOw/oOBD)(diag)-19

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

*: С

иммобилайзером
