ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ  (DTC)

EN(H4SOw/oOBD)(diag)-24

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Чтение диагностического кода неполадки  (DTC)

A: ОПЕРАЦИЯ

1. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

1) В «Главном Меню» на экране выберите {Проверка каждой системы}, затем нажмите клавишу [YES].
2) В «Меню выбора системы» выберите {Система управления двигателем}, затем нажмите клавишу [YES].
3) После высвечивания информации о типе двигателя нажмите клавишу [YES].
4) После высвечивания «Диагностика двигателя», выберите {Отображение DTC } и нажмите клавишу [YES].
5) O В «Отображении диагностического кода» выберите {Текущий DTC} или {Исторический DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре работы см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
• Для информации о DTC, см. Список DTC. <См. EN(H4SOw/oOBD)(diag)-55, СПИСОК, Список диагностического кода неполадки (DTC).>

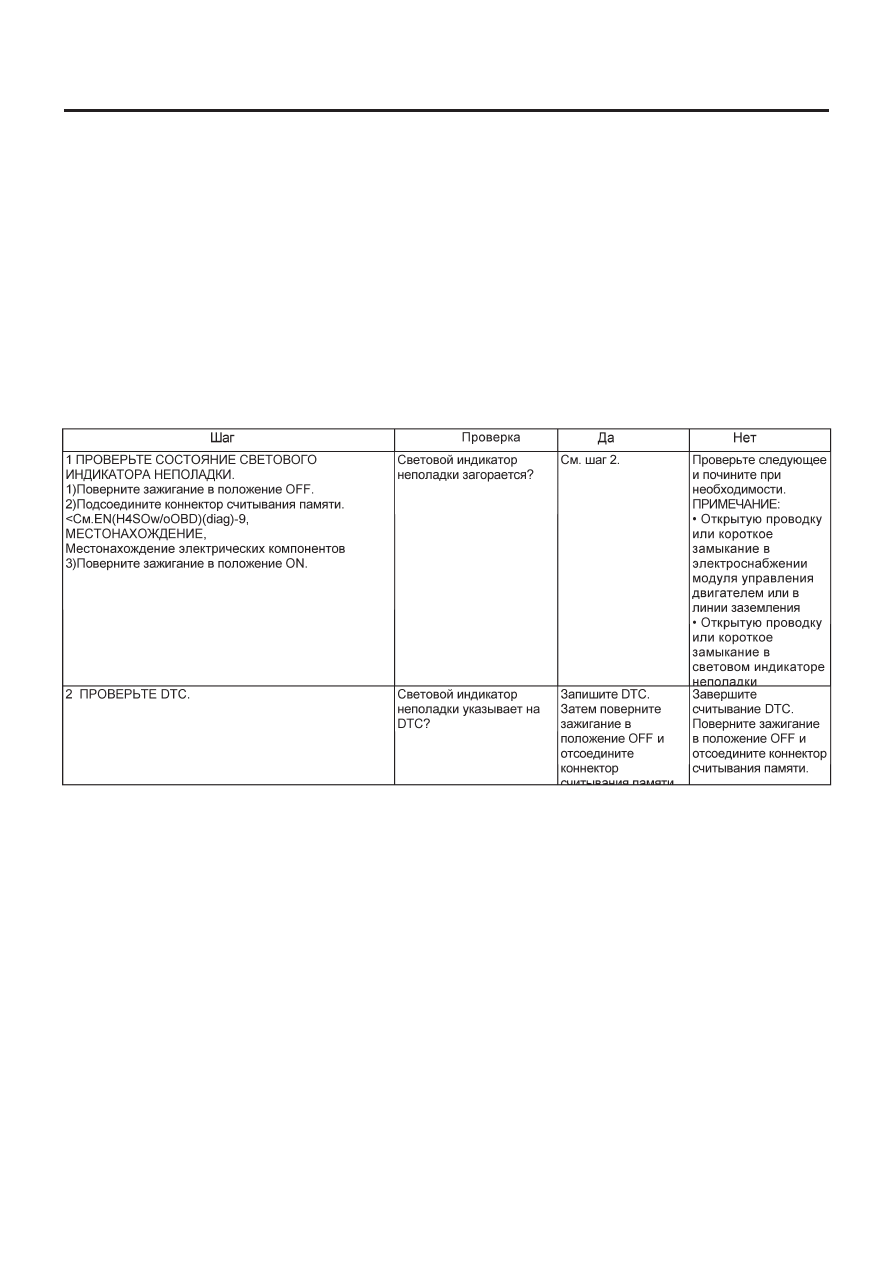

2. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ  (DTC)

EN(H4SOw/oOBD)(diag)-25

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

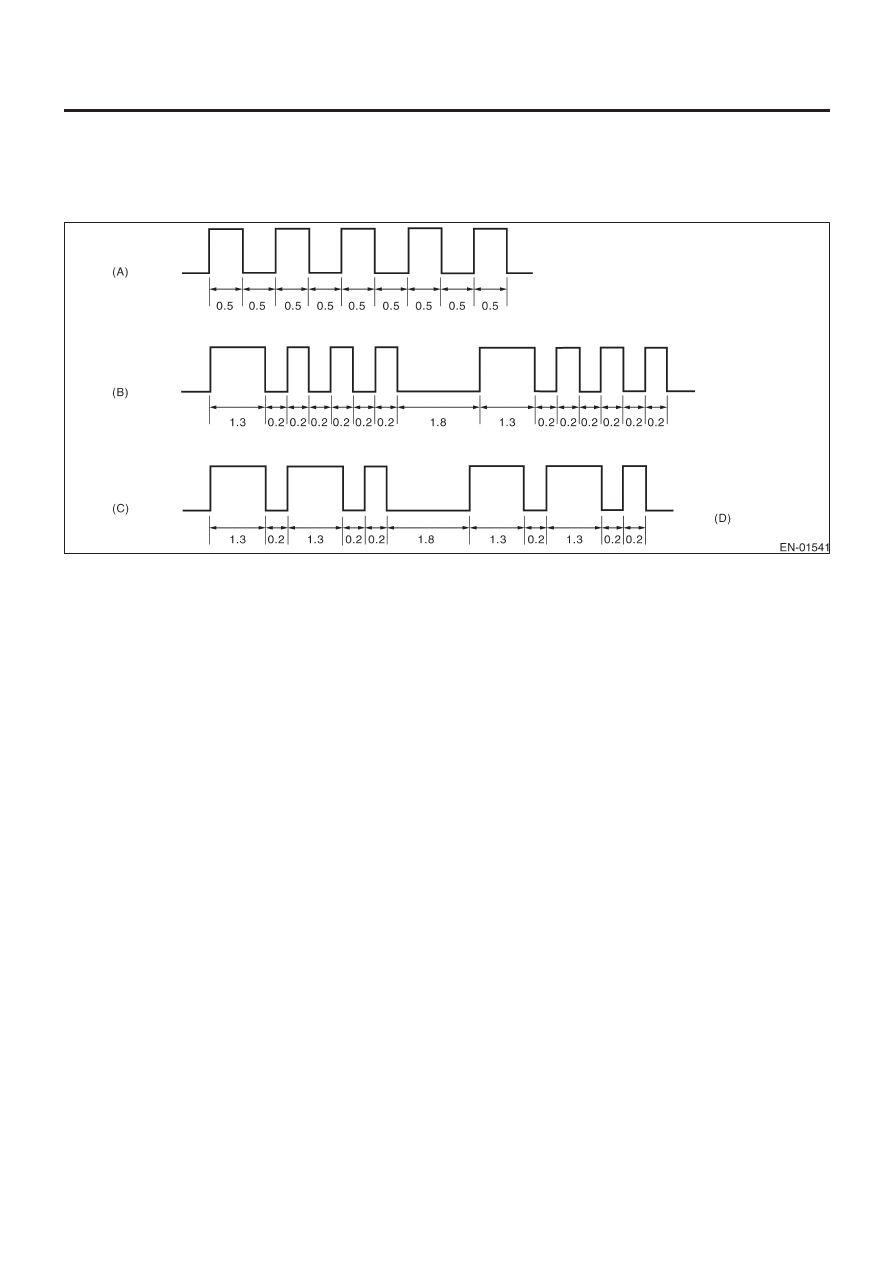

Световой индикатор неполадки высвечивает код, соответствующий неисправным деталям. Длинный участок (1.3 секунд ВКЛ) оз-
начает "десять", а короткий участок (0.2 секунд ВКЛ) означает "один". Средние участки (0.5 секунд ВКЛ) означают код OK.

ПРИМЕЧАНИЕ:
• Для информации о деталях, связанных с DTCs, см. Список DTC. <См. EN(H4SOw/oOBD)(diag)-55, СПИСОК, Список диагностиче-
ского кода неполадки (DTC).>

(A) Код

OK

(B) DTC

13

(C) DTC 21
(D) Единица измерения: секунда

РЕЖИМ ОСМОТРА

EN(H4SOw/oOBD)(diag)-26

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Режим осмотра

A: ОПЕРАЦИЯ

1.  ПОДГОТОВКА К РЕЖИМУ ОСМОТРА

Поднимите автомобиль с помощью гаражного домкрата  и
поместите его на стойки безопасности, или вкатите автомо-
биль на вращающиеся ролики.

ПРЕДУПРЕЖДЕНИЕ:
• Перед поднятием автомобиля убедитесь в том, что он
стоит на стояночном тормозе.
• Не используйте домкрат-пантограф вместо стойки
безопасности.
• Прикрепите трос или канат к  передним и зад ним
транспортировочным ушкам, или  крючкам во избежа-
ние продольного соскальзывания передних колес авто-
мобиля.
• Не отжимайте и не отпускай внезапно педаль сцепле-
ния или акселератора во время работы да же при низких
оборотах двигателя, так как это мо жет повлечь спрыги-
вание автомобиля с роликов.
• Во избежание соскальзывания автомобиля из-за виб-
рации, не подкладывайте деревянные блоки или подоб-
ные им приспособления между стойками безопасности
и автомобилем.
• Так как задние колеса тоже вращаются, не ставьте ни-
чего рядом с ними. Также никто не должен стоять спере-
ди автомобиля.

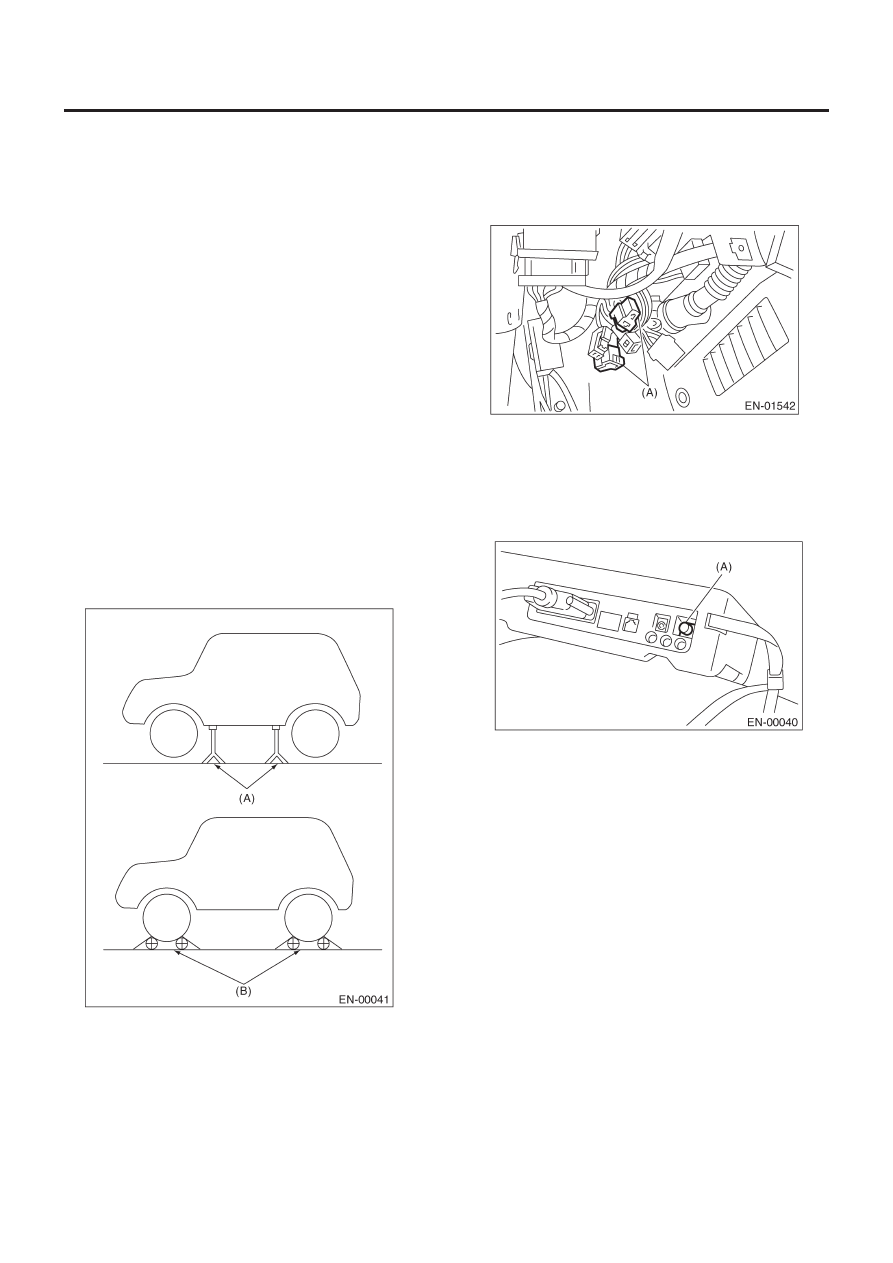

(A) Стойка

безопасности

(B) Вращающиеся

ролики

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

После очистки памяти проверьте наличие данных о неиспра-
вленных неполадках.
1) Подсоедините коннектор тестового режима (зеленый) к
нижней части панели инструментов (со стороны водителя).

(A)

Коннектор тестового режима

2) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.  <См. EN(H4SOw/oOBD) (diag)-9, МЕСТОНАХО-
ЖДЕНИЕ, Местонахождение электрических компонентов
3) Поверните зажигание в положение ON (двигатель выклю-
чен) и включите Селекторный Монитор SUBARU.

(A)

Сетевой переключатель

4) В «Главном Меню» выберите {2. Проверка каждой системы}
и нажмите клавишу [YES].
5) В «Меню выбора системы» выберите {Система управления
двигателем} и нажмите клавишу [YES].
6) Нажмите клавишу [YES] после появления информации о ти-
пе двигателя.
7) В «Диагностике двигателя» выберите {6. Процедура режи-
ма дилерской проверки} и нажмите клавишу [YES].
8) После появления на экране "Осуществить режим (дилер-
ской проверки) осмотра?" нажмите клавишу [YES].

РЕЖИМ ОСМОТРА

EN(H4SOw/oOBD)(diag)-27

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

9) Выполните последующие процедуры, как это будет указа-
но на экране.
• Если неполадка все еще остается в памяти, на экране поя-
вится соответствующий DTC.
ПРИМЕЧАНИЕ:
• Для информации о детальной процедуре работы см. РУКО-
ВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА
SUBARU.
• Для информации о DTC, см. Список DTC. <См.
EN(H4SOw/oOBD)(diag)-55, СПИСОК,
Список диагностического кода неполадки (DTC).>
• На автомобилях AWD отпустите стояночный тормоз.
• Разница в скорости между передними и задними колесами
может привести к возгора нию предупреждающего сигнала
ABS, но это не означает неполадку. После окончания диагно-
стики двигателя проведите процедуру очистки памяти ABS
системы самодиагностики.

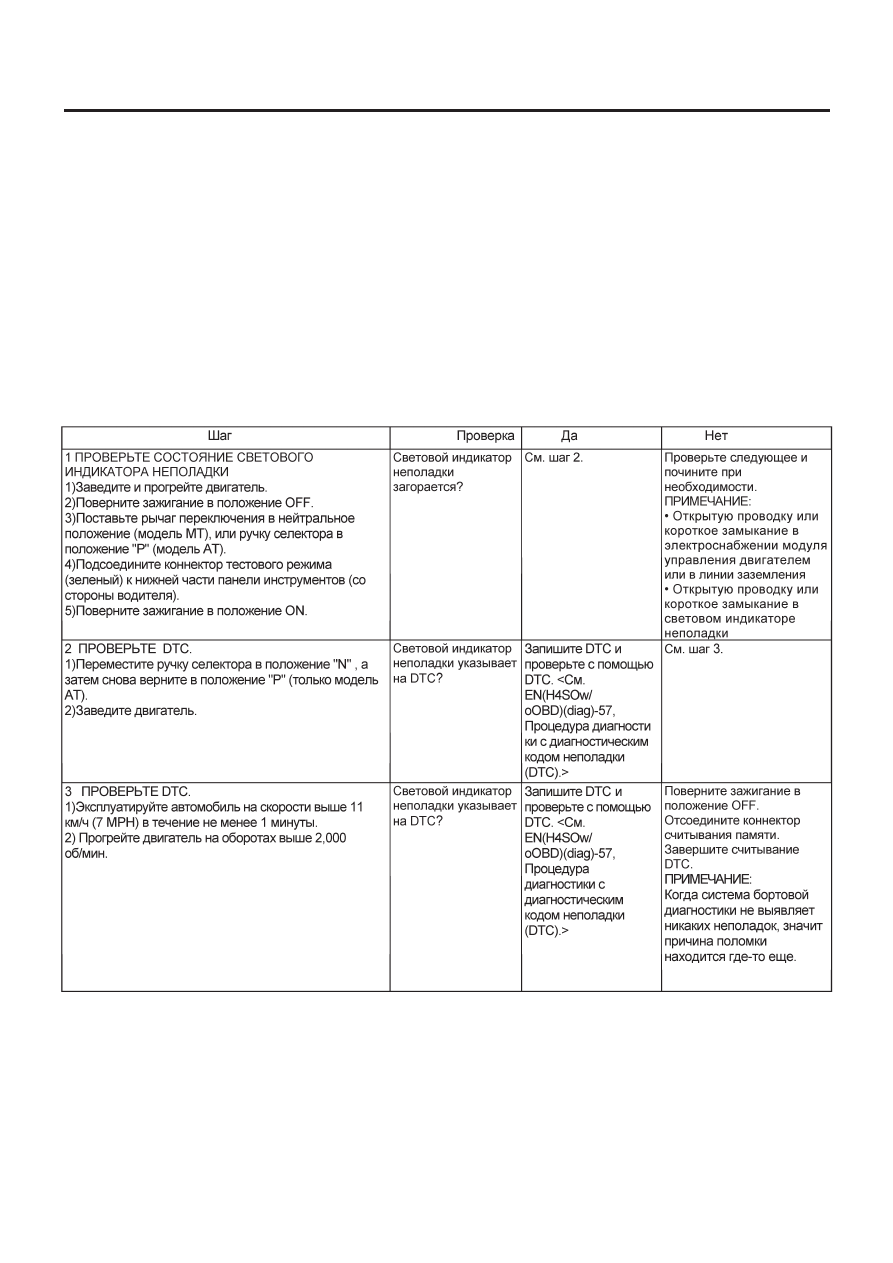

3. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU
