СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-36

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SOw/oOBD)(diag)-37

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

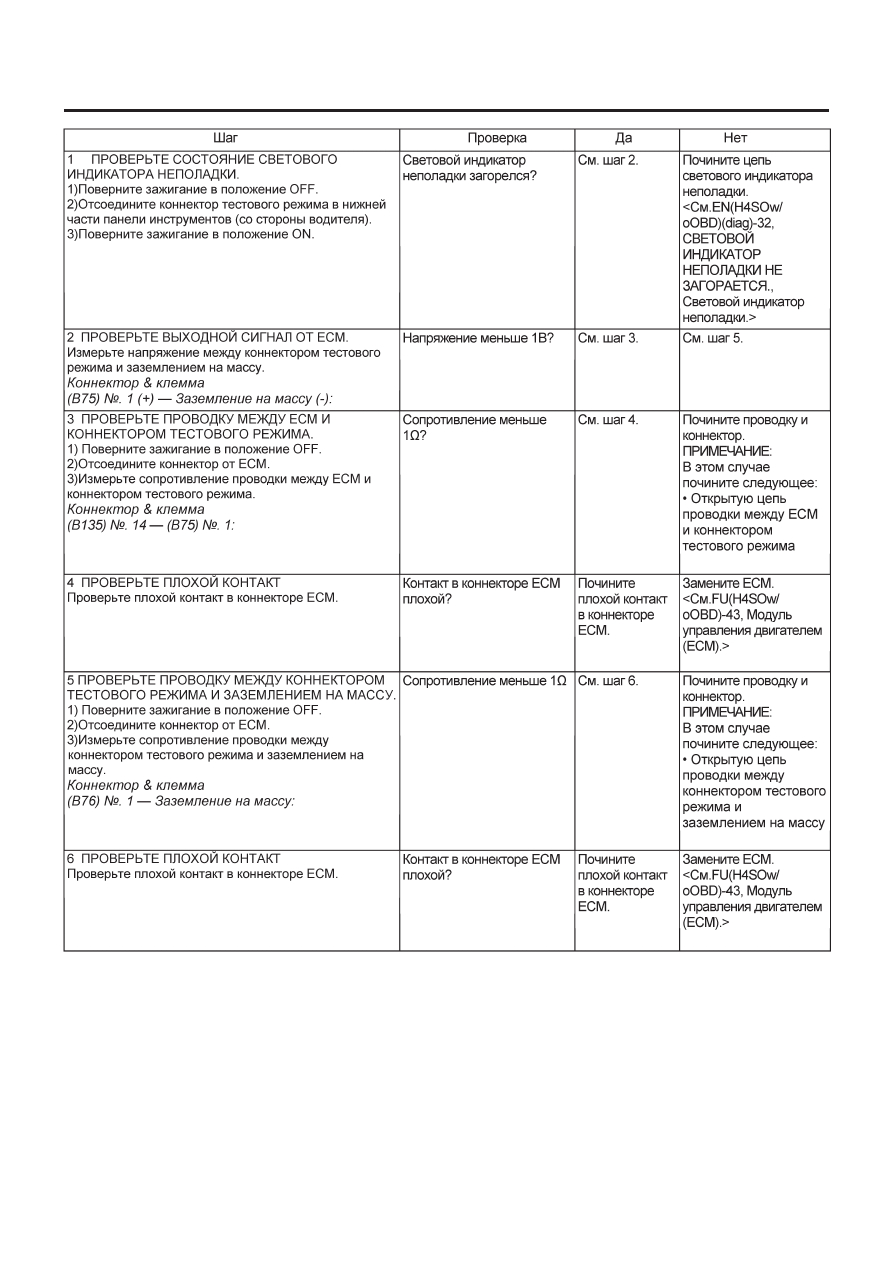

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ.

• ДИАГНОЗ:
•
Цепь коннектора тестового режима замкнута.

• СИМПТОМ НЕПОЛАДКИ:
•
Даже при отсоединенном коннекторе тестового режима, световой индикатор неполадки мигает с частотой 3 Гц при включенном
зажигании.

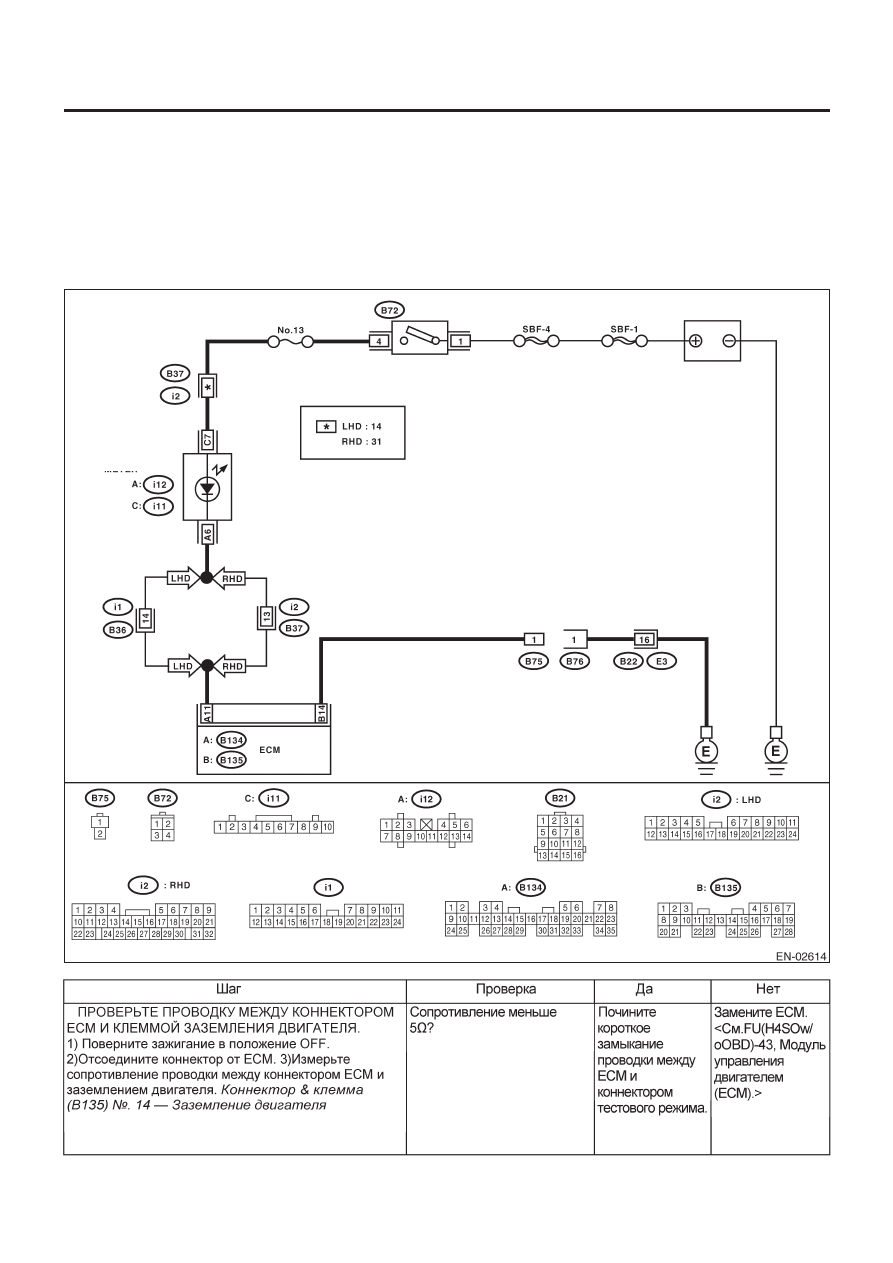

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Комбинационный
прибор

Аккумулятор

1

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-38

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

12. Диагностика неполадок при запуске двигателя

A: ПРОЦЕДУРА

1.    Осмотр цепи мотора стартера. <См. EN(H4SOw/oOBD)(diag)-39, ЦЕПЬ МОТОРА СТАРТЕРА, Диагностика неполадок при запу-
ске двигателя

2.    Осмотр электроснабжения ECM и линии заземления. <См. EN(H4SOw/oOBD)(diag)-42, ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРА-
ВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ) И ЗАЗЕМЛЕНИЕ, Диагностика неполадок при запуске двигателя

3.    Осмотр системы управления зажиганием. <См. EN(H4SOw/oOBD)(diag)-45, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагно-
стика неполадок при запуске двигателя.>

4.    Осмотр цепи топливного насоса. <См. EN(H4SOw/oOBD)(diag)-49, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неполадок при
запуске двигателя

5.    Осмотр цепи топливного инжектора. <См. EN(H4SOw/oOBD)(diag)-52, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика непо-
ладок при запуске двигателя.>

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-39

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ МОТОРА СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

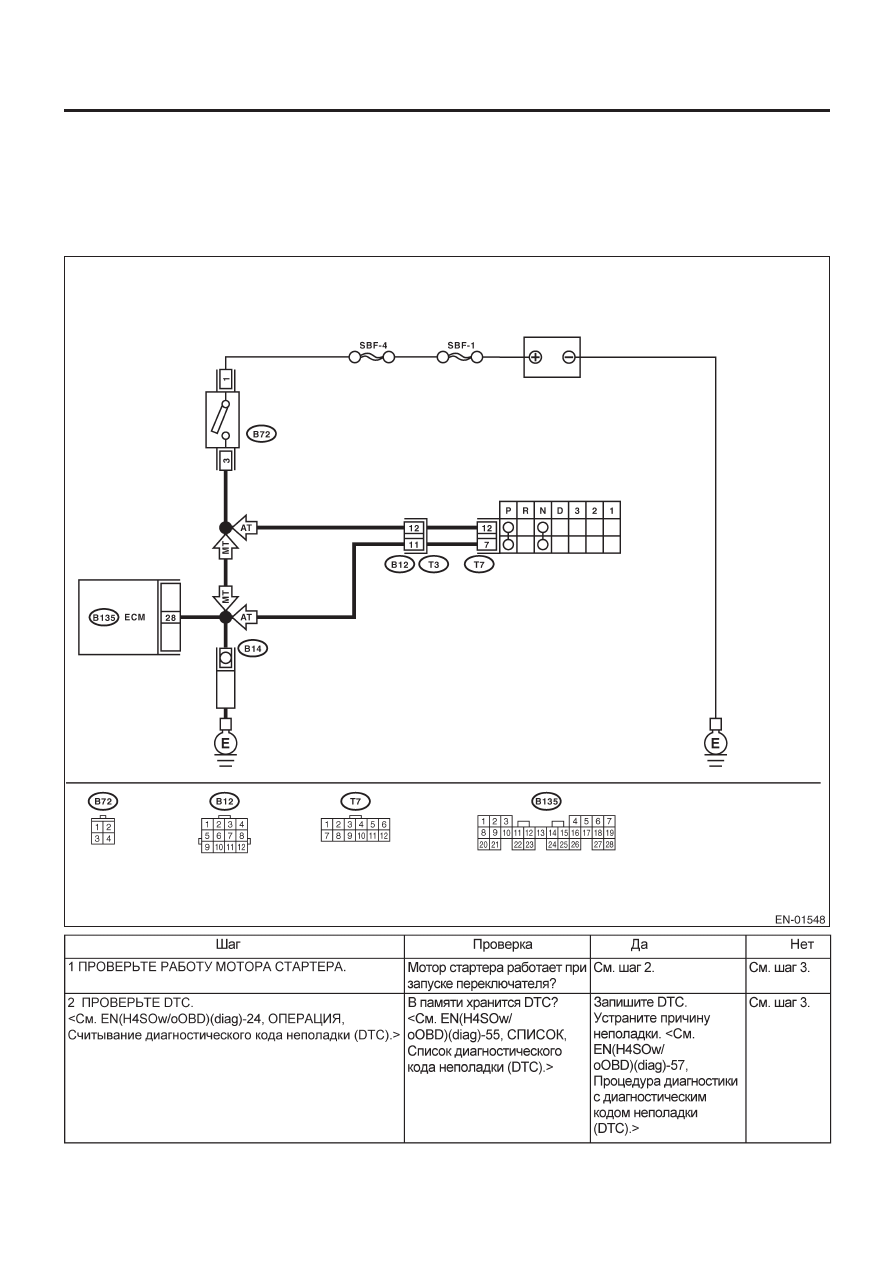

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Мотор
стартера

Аккумулятор

Ингибиторный переключатель
