ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-40

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

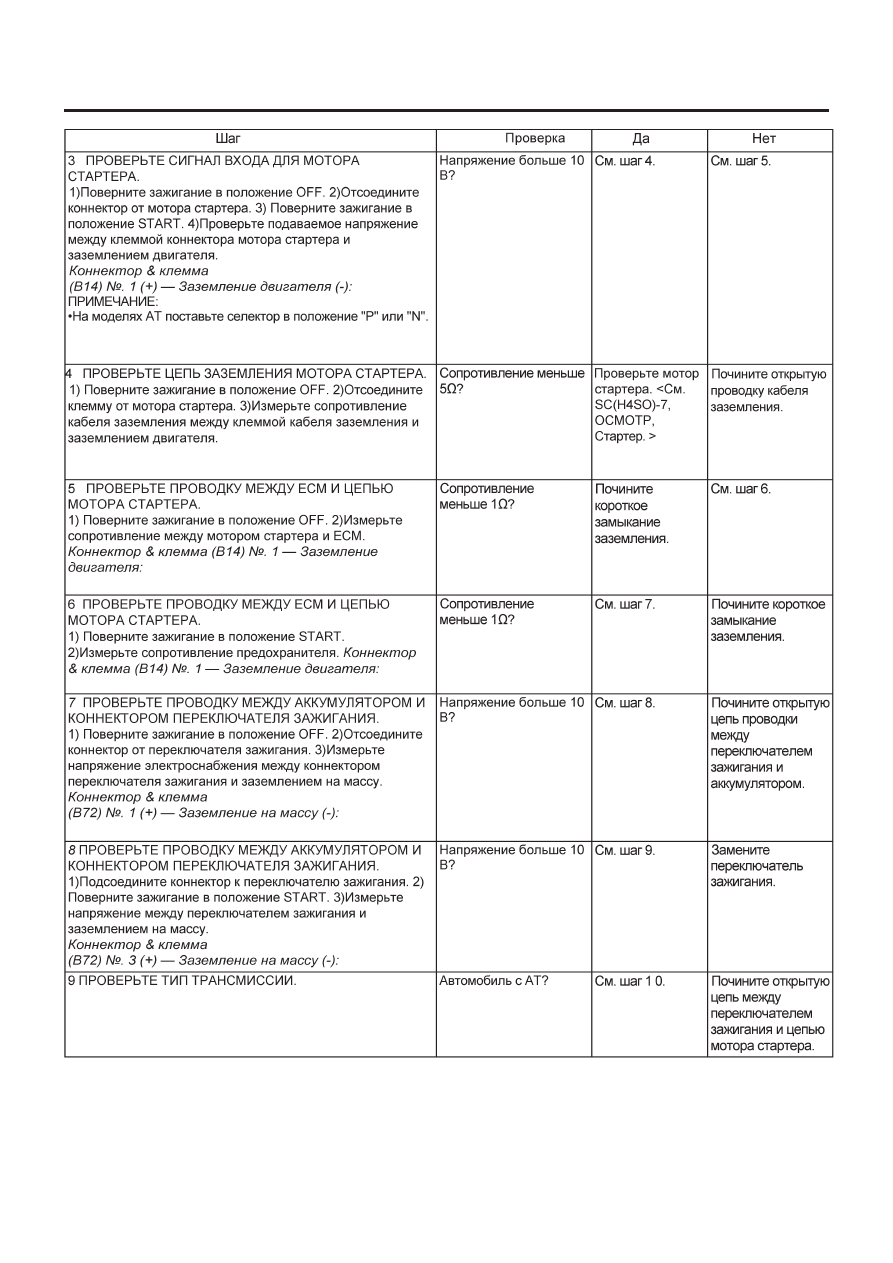

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-41

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

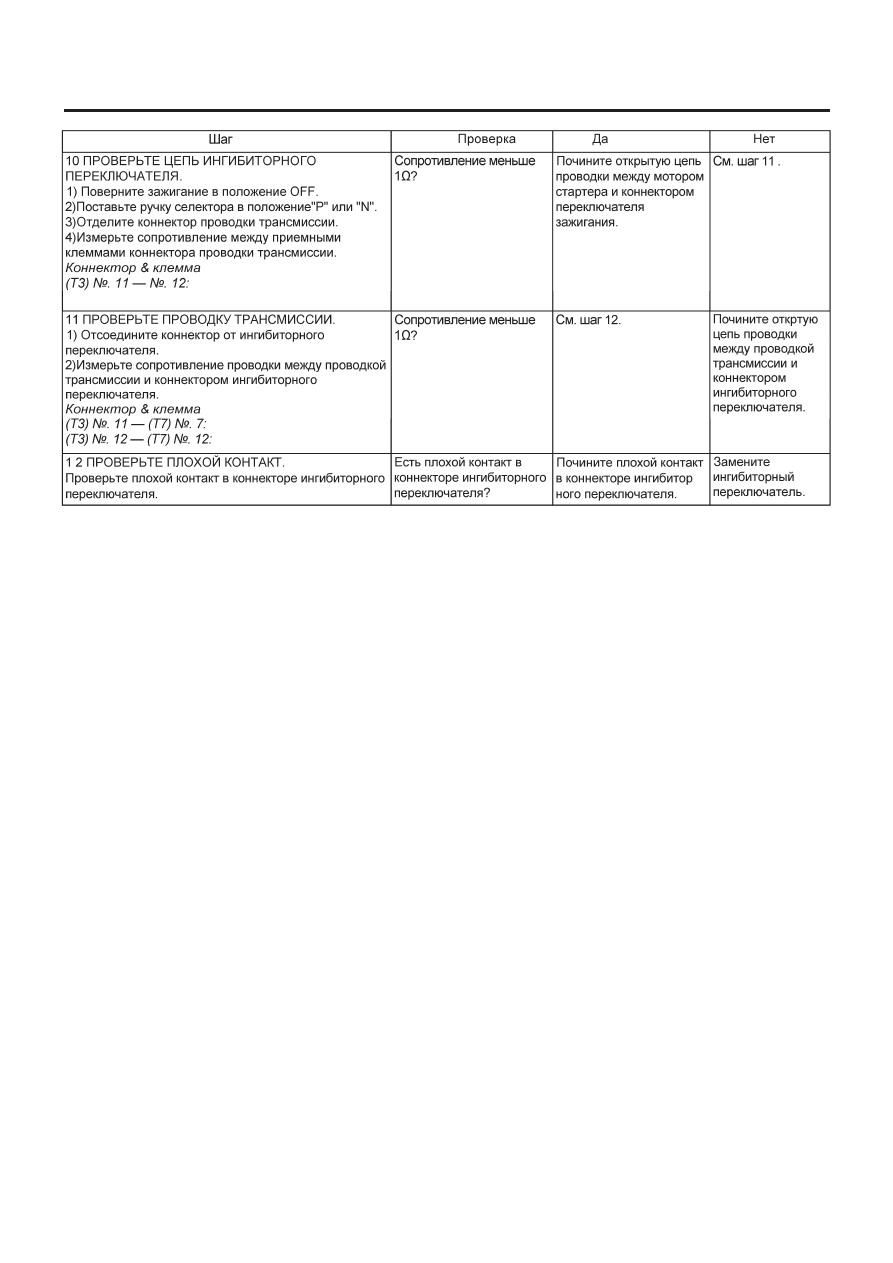

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-42

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

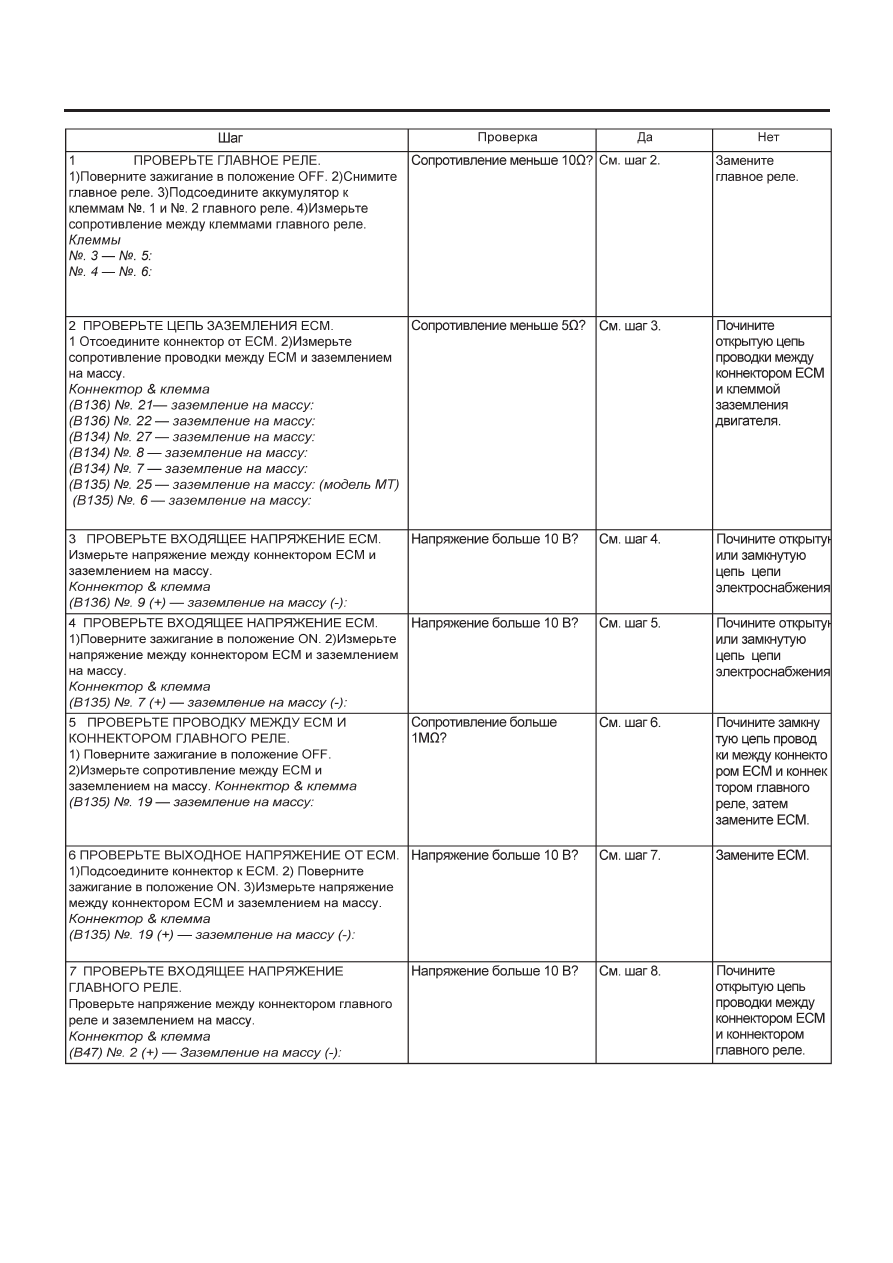

C: ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ)

И ЛИНИЯ ЗАЗЕМЛЕНИЯ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

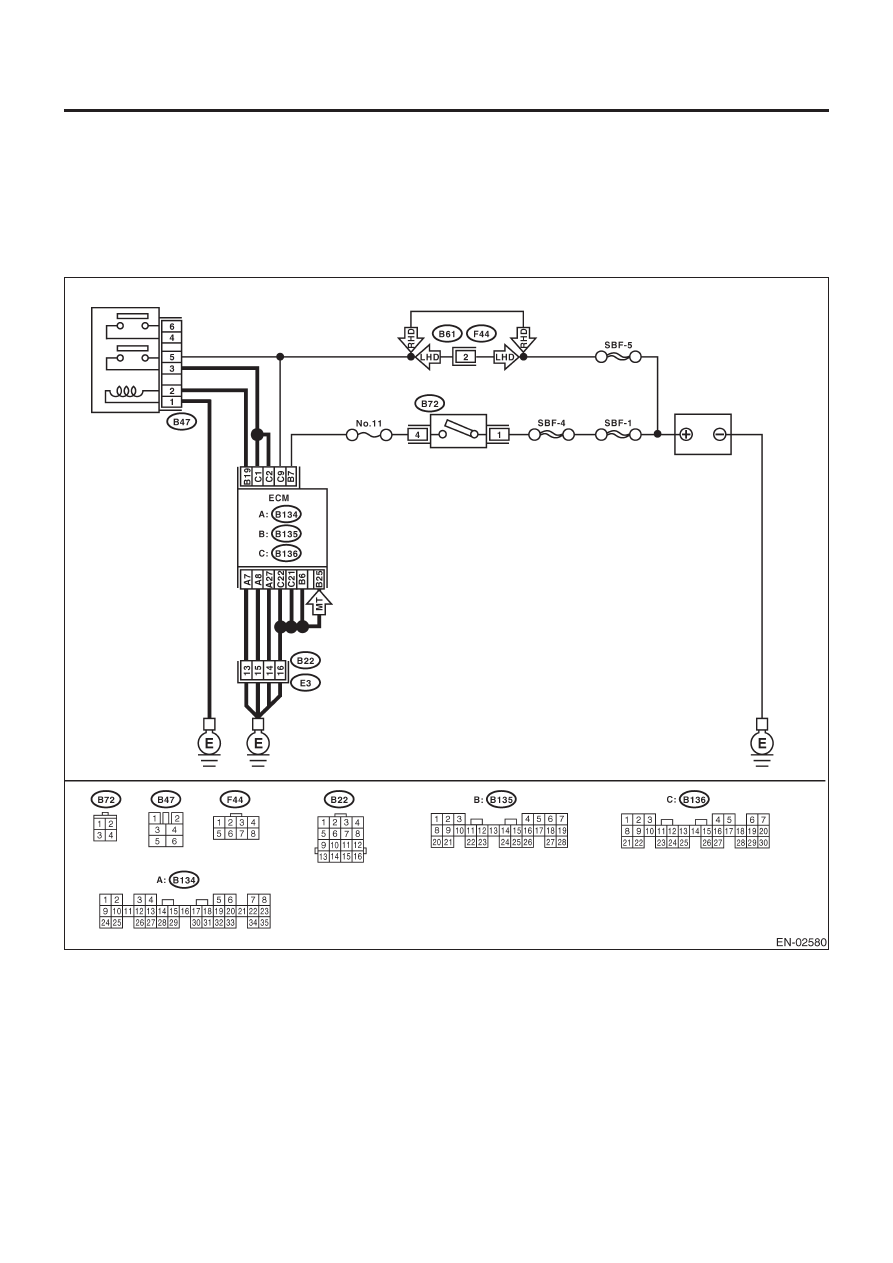

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-43

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
