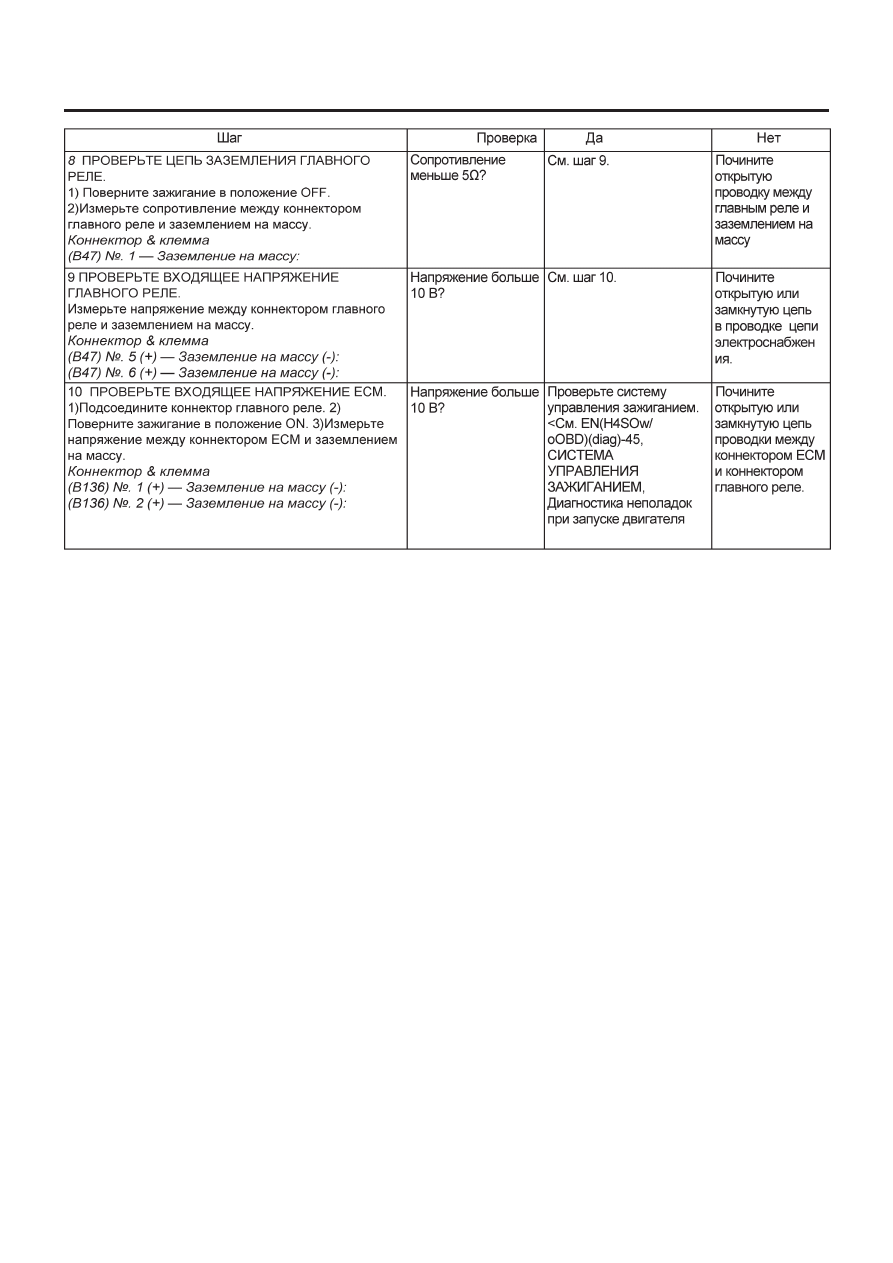

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-44

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-45

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

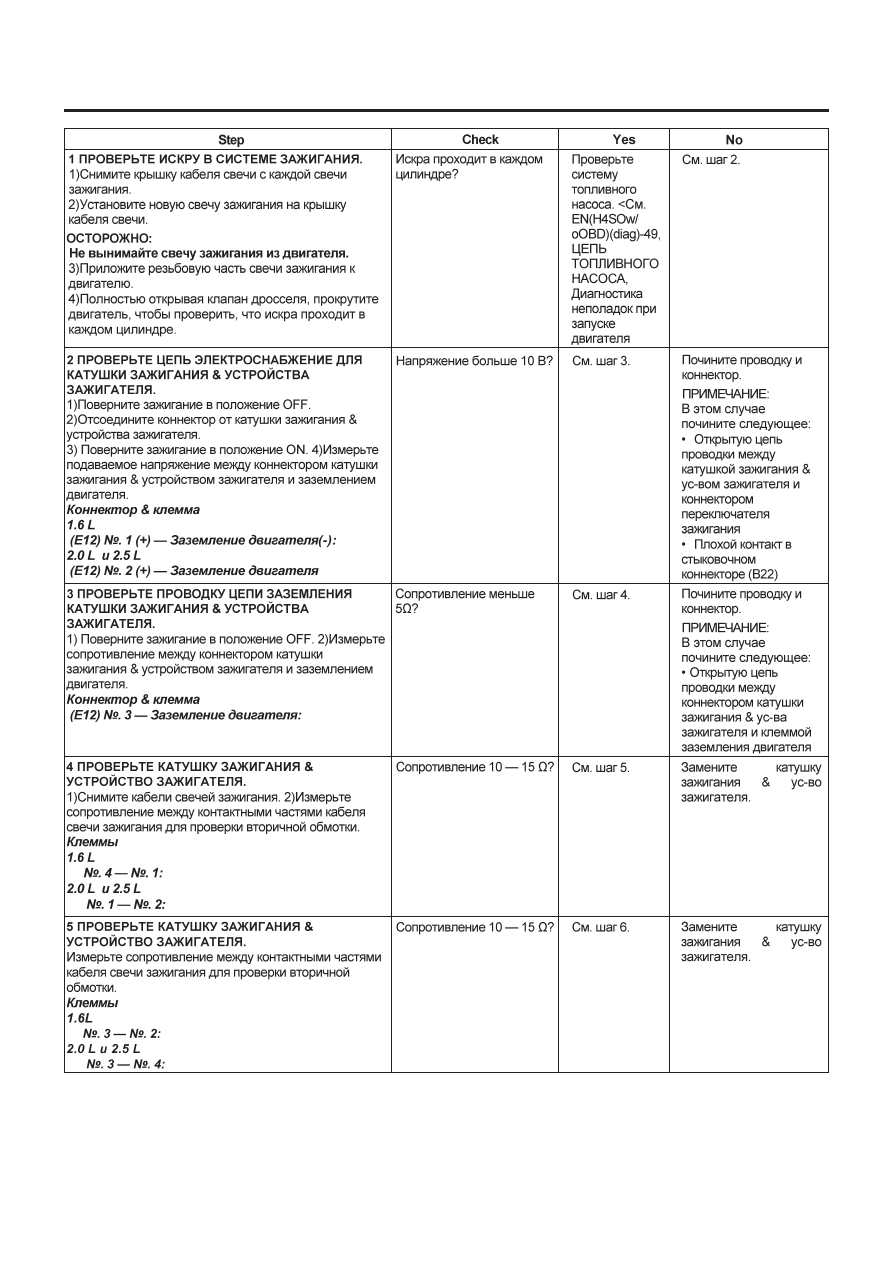

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

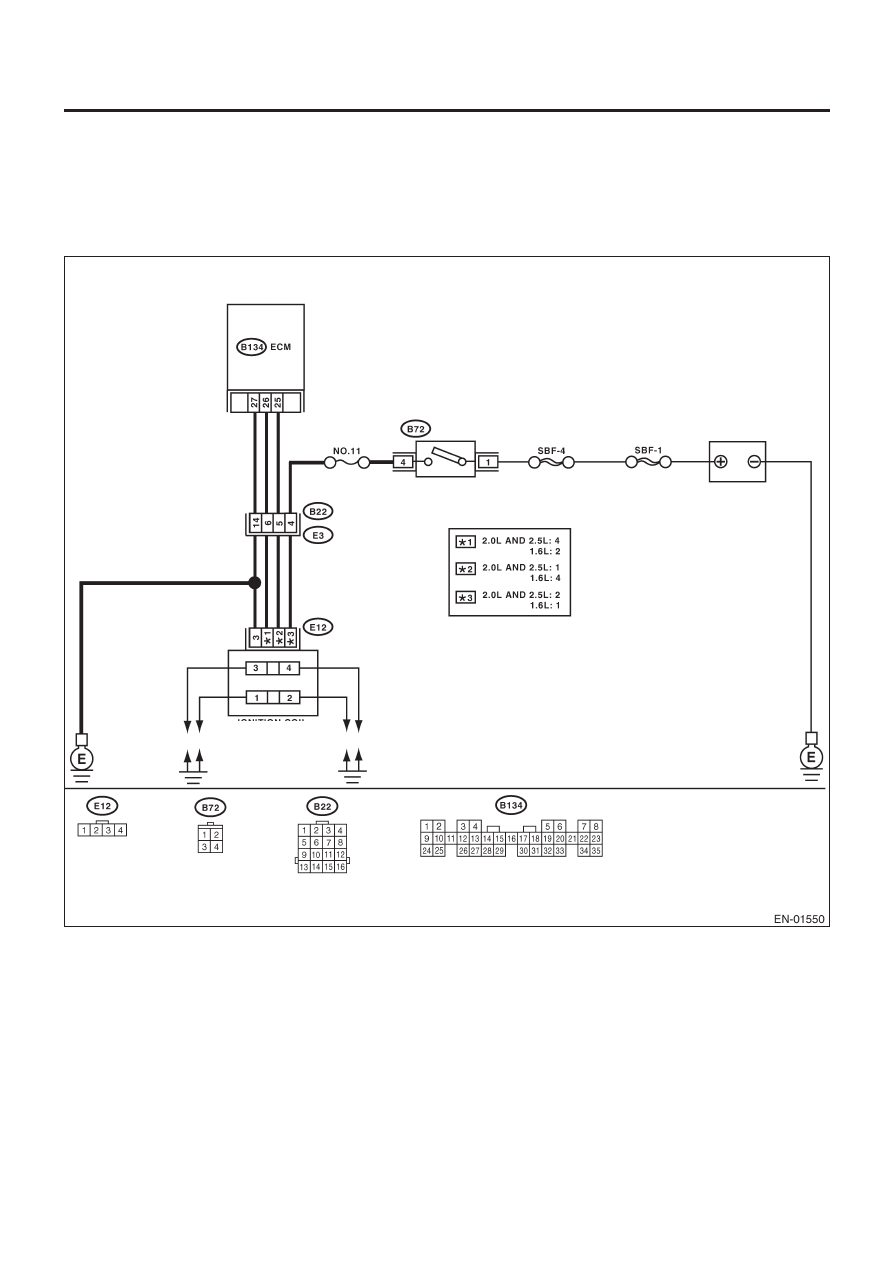

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Катушка

зажигания и

устройство
зажигателя

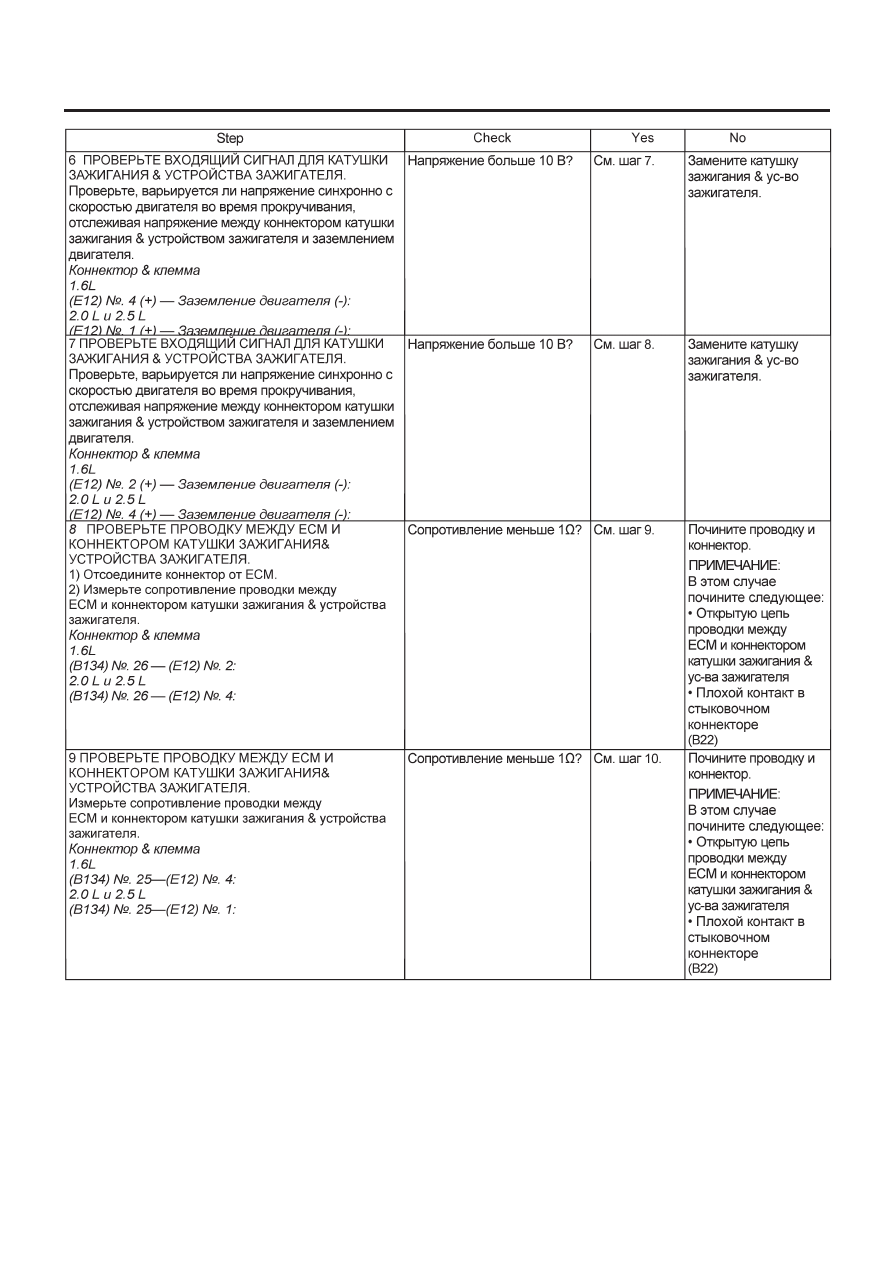

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-46

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-47

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
