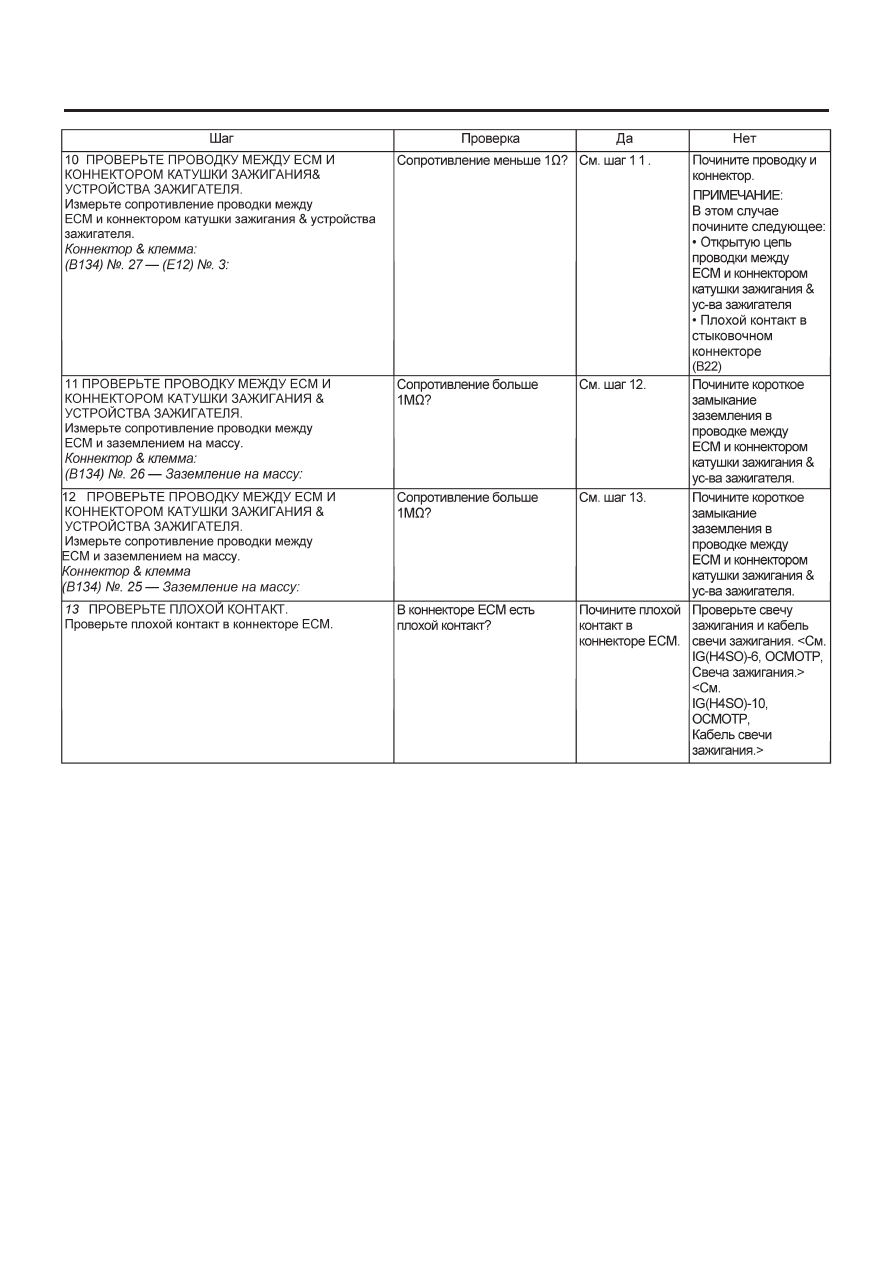

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

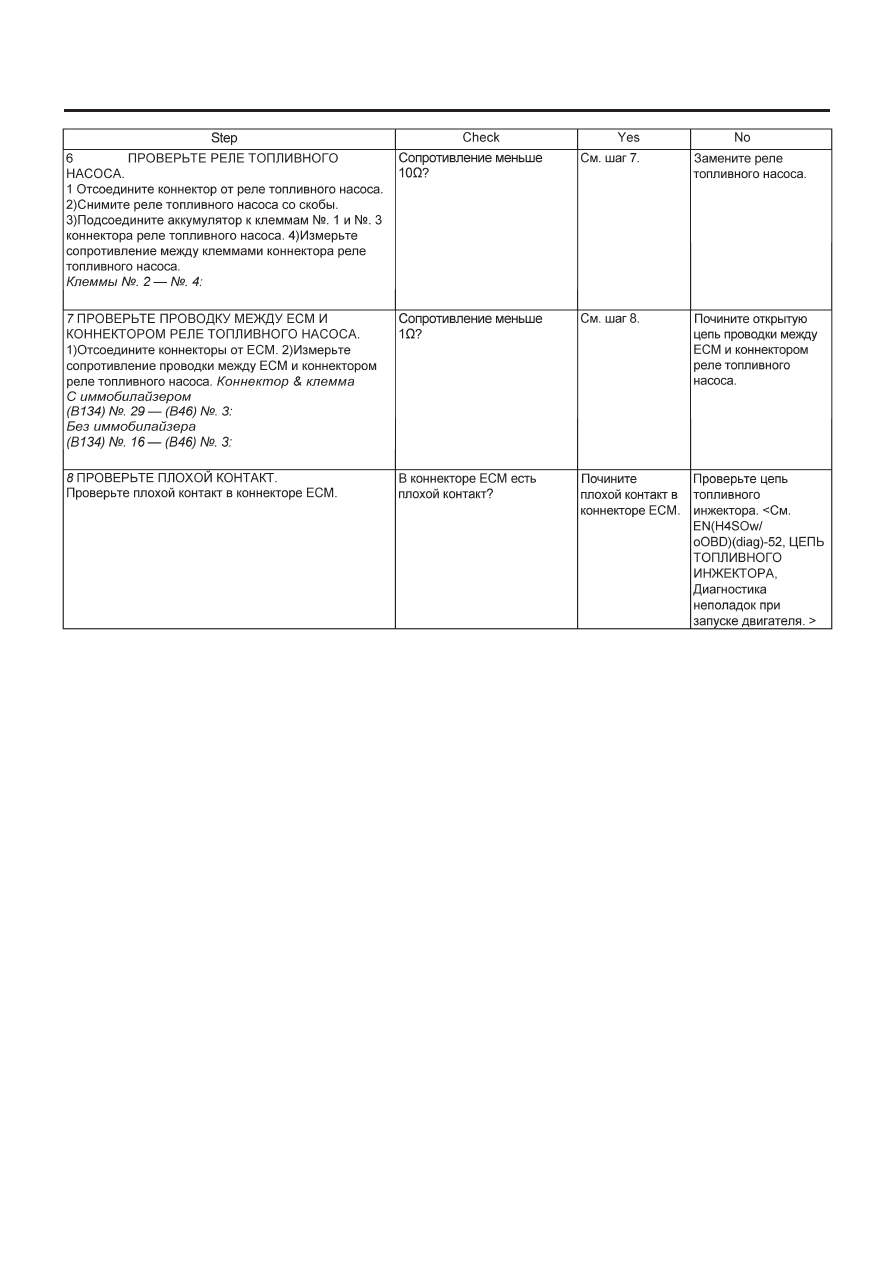

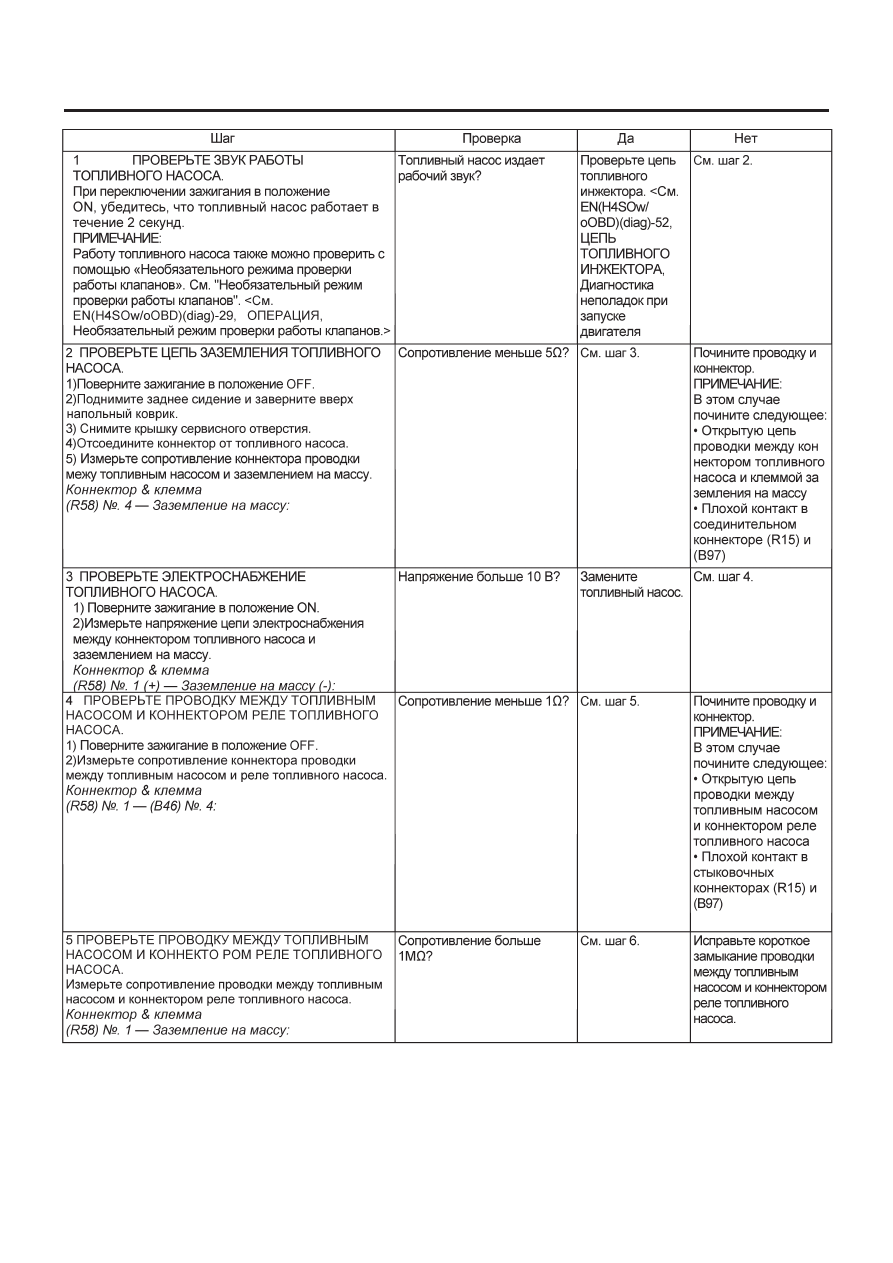

E:  ЦЕПЬ ТОПЛИВНОГО НАСОСА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти и Режим осмотра <См.
EN(H4SOw/oOBD)(diag)-28, ОПЕРАЦИЯ, Режим очистки памяти.> и < См. EN(H4SOw/oOBD)(diag)-26, ОПЕРАЦИЯ, Режим
осмотра.>

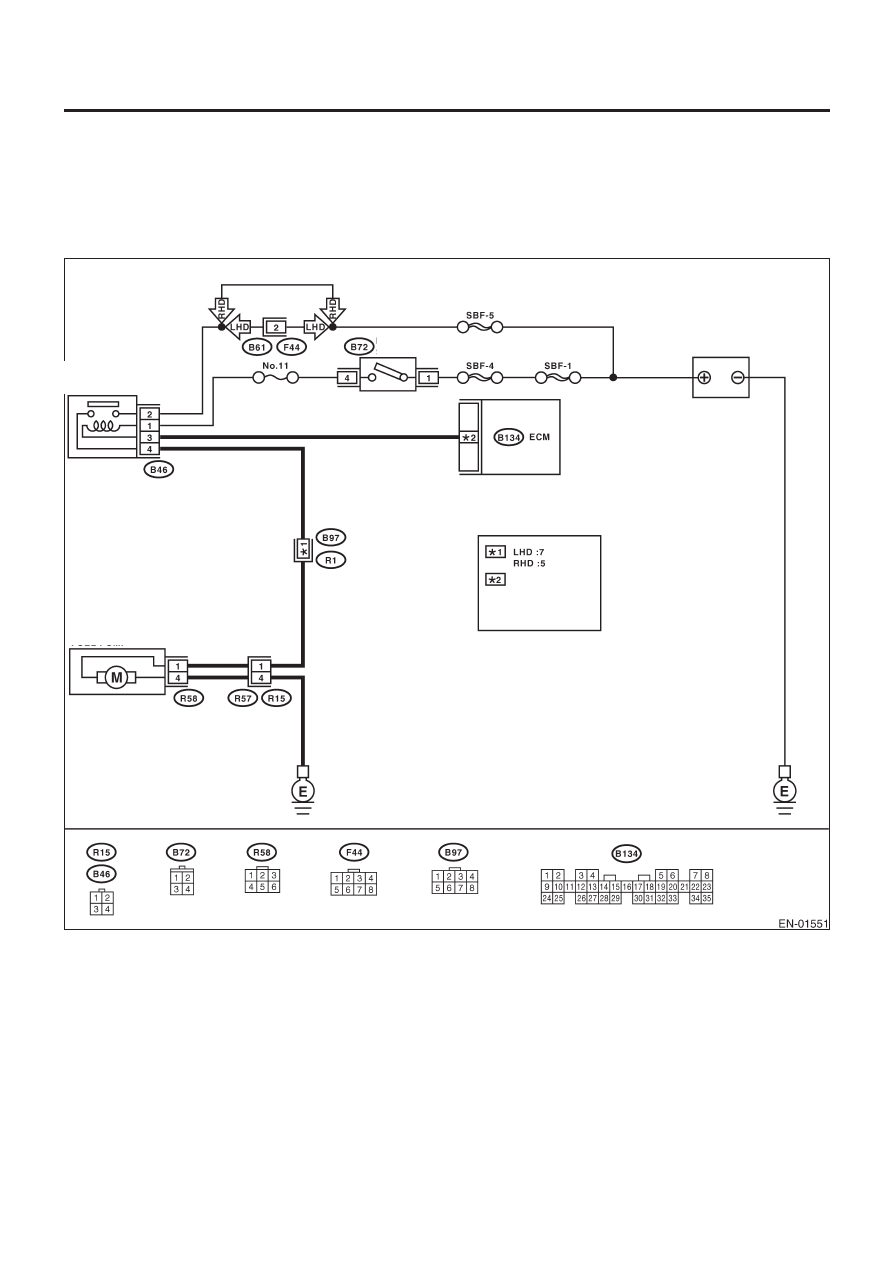

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Топливный насос

Реле топлив-
ного насоса

с иммоби-
лайзером  :29
без иммоби-
лайзера :16

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SOw/oOBD)(diag)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
