Коробка передач грузовиков Scania. Руководство - часть 4





Установка коробки передач



05:00-01



13



Операции, выполняемые сверху



23  Установить шланг сервоцилиндра сцепления.

24  Установить электрическое соединение коробки

передач. Убедиться в том, что кожух кабельного
стыка надежно защищает кабель.



Для автомобилей с замедлителем


25  Прикрепить шланг охлаждающей жидкости к

маслоохладителю замедлителя.

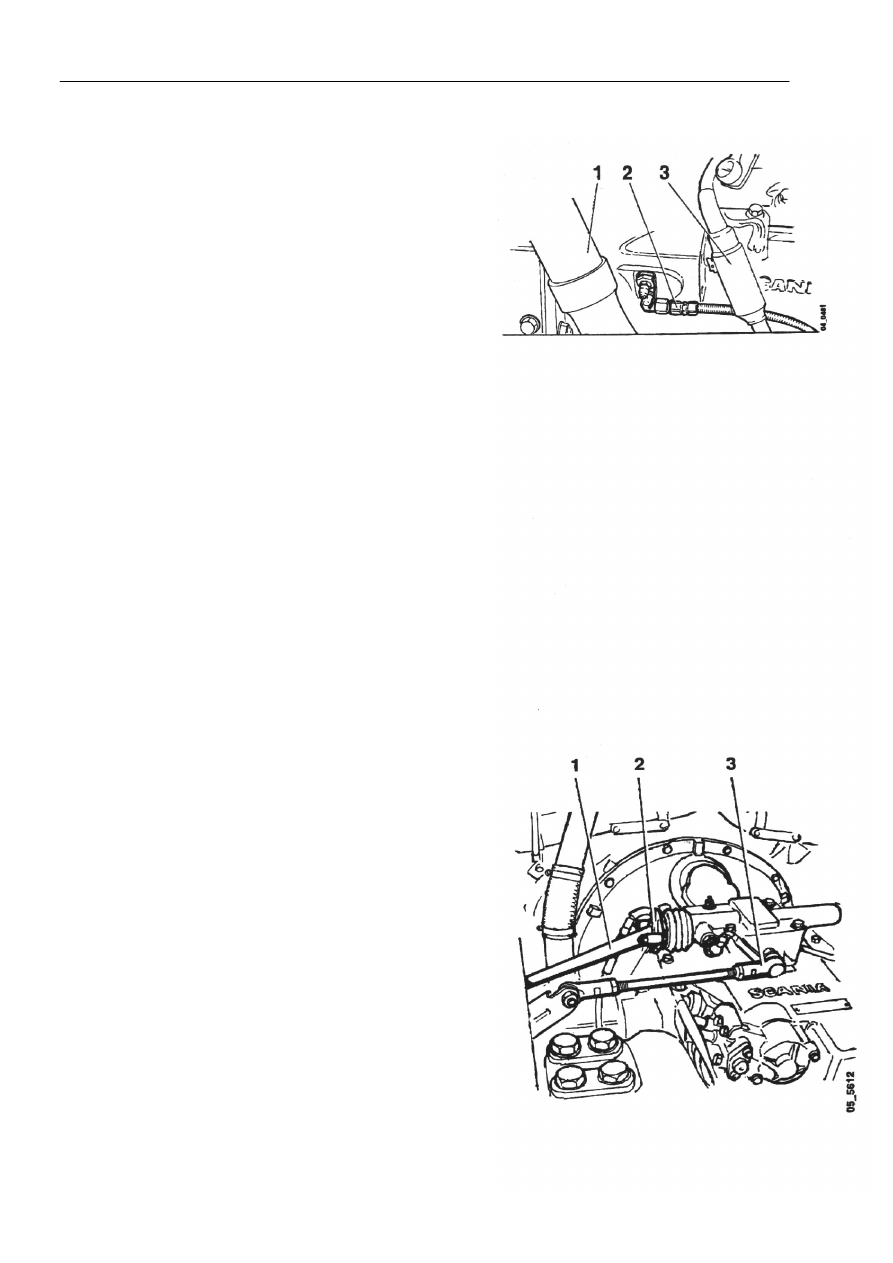

1  Шланг охлаждающей жидкости (для
автомобилей с замедлителем)
2  Шланг сервоцилиндра сцепления
3  Кабельный стык


Для всех типов автомобилей


26  Закрепить оставшиеся шесть болтов в корпусе

сцепления.


27  Установить кожух на смотровой лючок корпуса

сцепления.






28  Установить механизм переключения передач.

Регулировку произвести согласно описанию,
приведенному в главе "Установка рычага
переключения передач" раздела 5 заводской
инструкции по эксплуатации.















2  Распорная втулка
3  Штанга вращающего момента

Установка коробки передач



05:00-01



14


29  Осуществить заправку и прокачку сцепления.

Прокачка теоретически осуществляется таким же
образом, как и на стандартном сервомеханизме с
гидравлическим управлением. Расположение
спускного штуцера указано на рисунке.




Следует использовать тормозную жидкость SAE J
1703 (тормозная жидкость стандарта D.O.T.: 3-4).
Данная жидкость аналогична той, которая
используется в "обычных" системах управления
сцепления.

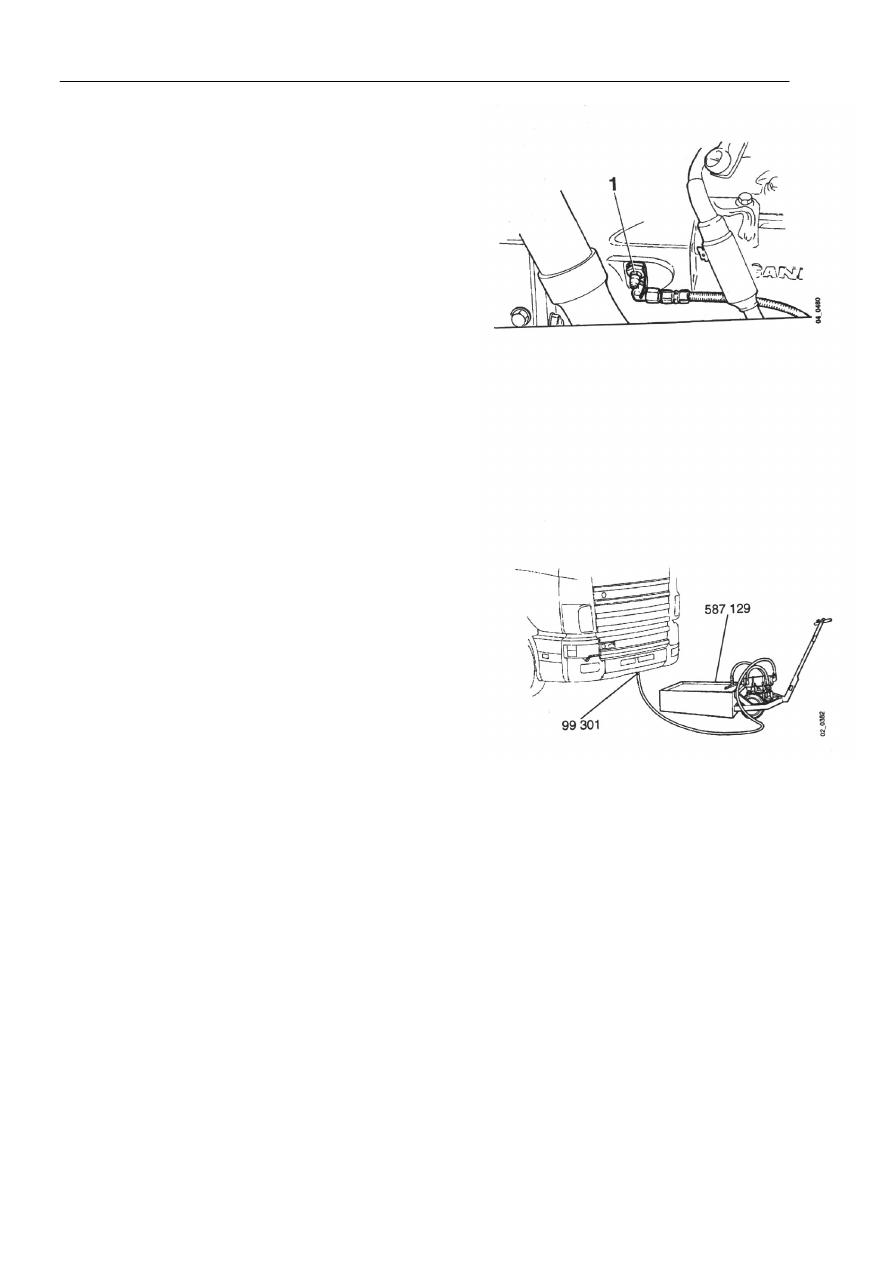

1  Сливной штуцер






Для автомобилей с замедлителем


30  Залить масло в замедлитель.




31  Залить жидкость в систему охлаждения, используя

резервуар охлаждающей жидкости 587 129 и
переходник 99 301, подсоединенный к сливному
крану. Подсоединить обратный шланг к
наполнительной трубе расширительного бачка.
После заполнения охлаждающей системы
включить двигатель, дать ему поработать в
течение некоторого времени, а затем произвести
пополнение системы охлаждения жидкостью.




Радиатор замедлителя оборудован сливным
штуцером.



•

Подсоединить переходник 99 301 (желательно
вместе со шлангом) к сливному штуцеру,
расположенному на радиаторе замедлителя.


•

Произвести заполнение системы обычным
образом, как это описано выше, до тех пор, пока в
радиаторе замедлителя не установится
равномерный поток охлаждающей жидкости.


•

Отсоединить переходник от радиатора
замедлителя и произвести заполнение оставшейся
части системы охлаждения как описано выше.

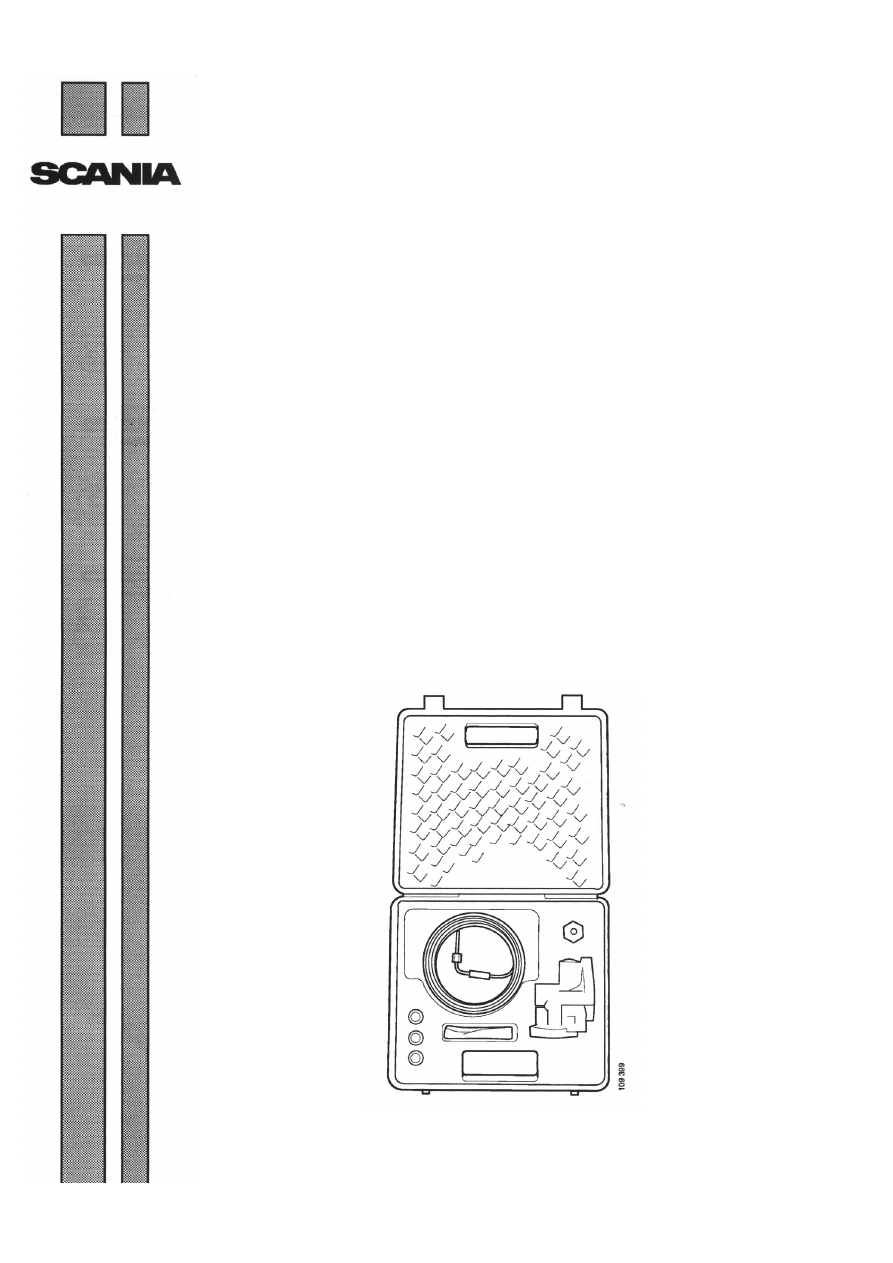

1 710 621

Швеция

05:00-02



Выпуск 1

ru






Измерение температуры масла

в коробках передач



GR801 GRS890



GR/GRS900












Описание работы



Охлаждение масла в коробках передач



  05:00-02

Швеция



Охлаждение масла в
коробках передач



Необходимость в охлаждении масла обусловлена, в
принципе, следующими факторами:


•

рельефом местности;


•

полным весом автопоезда;


•

температурой окружающей среды;


•

мощностью / крутящим моментом двигателя;


•

продолжительностью движения автомобиля на
пониженной передаче.


Для определения необходимости оснащения коробки
передач охладителем масла был разработан метод и
набор инструментов, позволяющий осуществлять замер
температуры масла.

Коробка передач должна быть оборудована
охладителем масла, если температура превышает 110

°

С.




Измерение температуры масла


Для обеспечения достоверности результатов испытаний
должны соблюдаться следующие условия:


•

управление автомобилем должно осуществляться в
нормальных условиях вождения;


•

автомобиль должен быть полностью загружен;


•

температура должна измеряться как минимум в
течение трех часов непрерывного движения
автомобиля;


•

поскольку температура окружающей среды
оказывает влияние на температуру масла, для
обеспечения достоверности результатов испытаний
измерения должны осуществляться при высокой
температуре внешней среды.
