Измерение температуры масла



  05:00-02

Швеция



3



Описание


1

Отсоединить масляный фильтр и резьбовую трубу
от коробки передач. В случае повреждения трубки,
ее необходимо заменить на новую после
проведения испытания.


2

Произвести очистку резьбы с помощью метчика.
Произвести очистку контактной поверхности
держателя фильтра.


3

Установить уплотнительные кольца 2 и 3.
Установить винтовое соединение 5 с медной
прокладкой 6 на держатель фильтра 1.


4

Прикрепить держатель фильтра к коробке передач
при помощи винтов с буртиками 7.


5

Установить масляный фильтр на держатель
фильтра.


6

Присоединить термопару 4 к держателю фильтра.

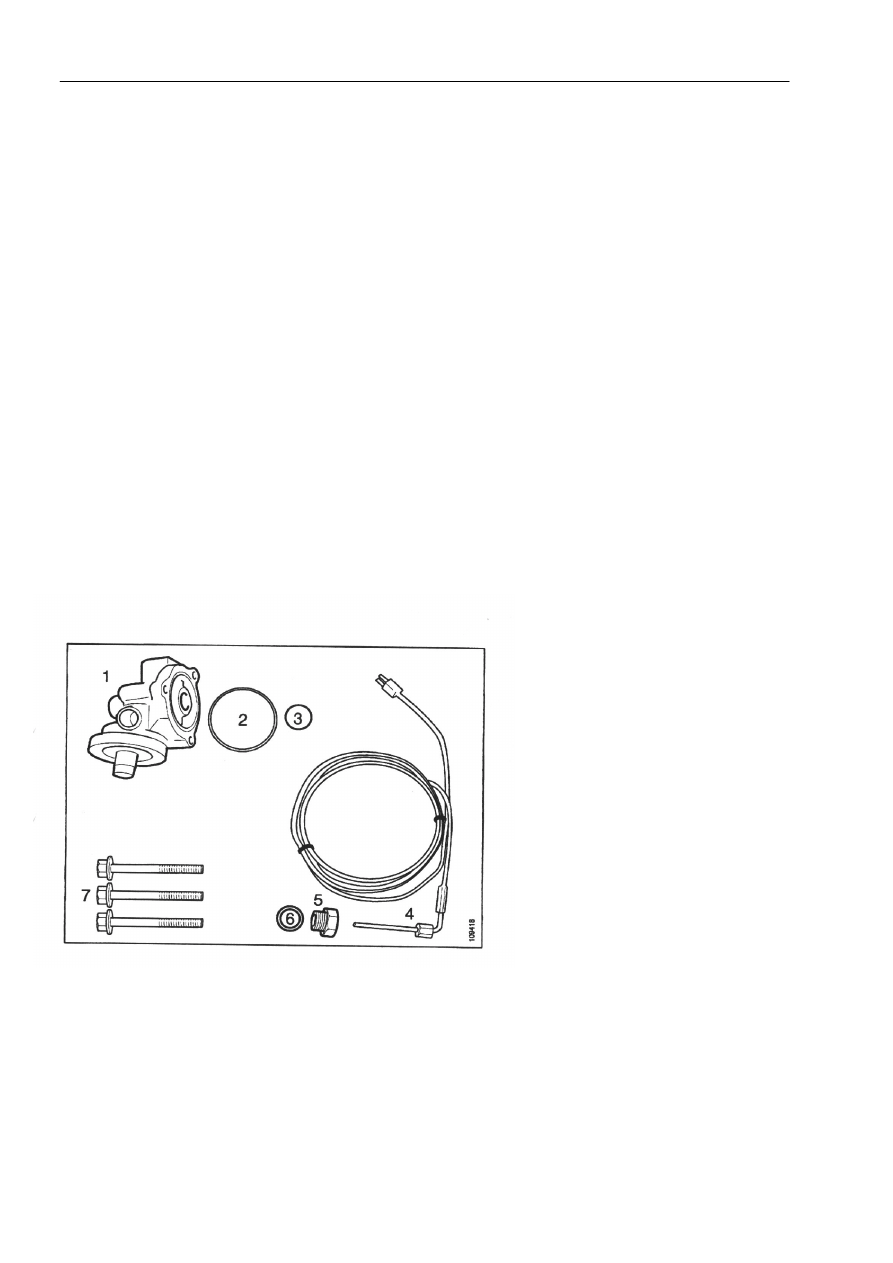

Набор инструментов 99 368
















1

Держатель фильтра

2

Уплотнительное кольцо

3

Уплотнительное кольцо

4

Термопара

5

Винтовое соединение

6

Медная прокладка

7

Винт с буртиком М8х60 (х3)



05:00-02

Швеция

4


7

Пропустить кабель через дверь кабины, как это
показано на рисунке.


ВАЖНАЯ ИНФОРМАЦИЯ! Необходимо примотать
лентой кабель или закрепить его по всей длине для
предотвращения случайного повреждения.
















8

Подсоединить термопару к мультиметру Tillquist
DT-

447 в наборе мультиметров 588093.


Примечание: Возможно смещение уплотнительных

колец. Перед началом испытаний необходимо
убедиться  в отсутствии утечки масла из
держателя фильтра.


9

Произвести настройку мультиметра для измерения
температуры согласно инструкций по
эксплуатации для пользователей. Мультиметр
может использоваться для хранения измеренных
температурных показателей. Произвести
измерение максимальной температуры.


10

Если температура масла превышает 110

°

С,

коробка передач должна быть оборудована
охладителем масла.





1 710 621

Швеция



05:00-03



Выпуск 1

ru









Демпфер для переключения

диапазонов



передач



GR801/900, GRS890/900




Описание работы









05:00-03

Швеция



2

Демпфер для переключения диапазонов
передач



Гидравлический демпфер был разработан для
уменьшения уровня шума, возникающего при
переключении с диапазона высших на диапазон нижних
передач. Предусмотрена возможность ремонта данного
демпфера.

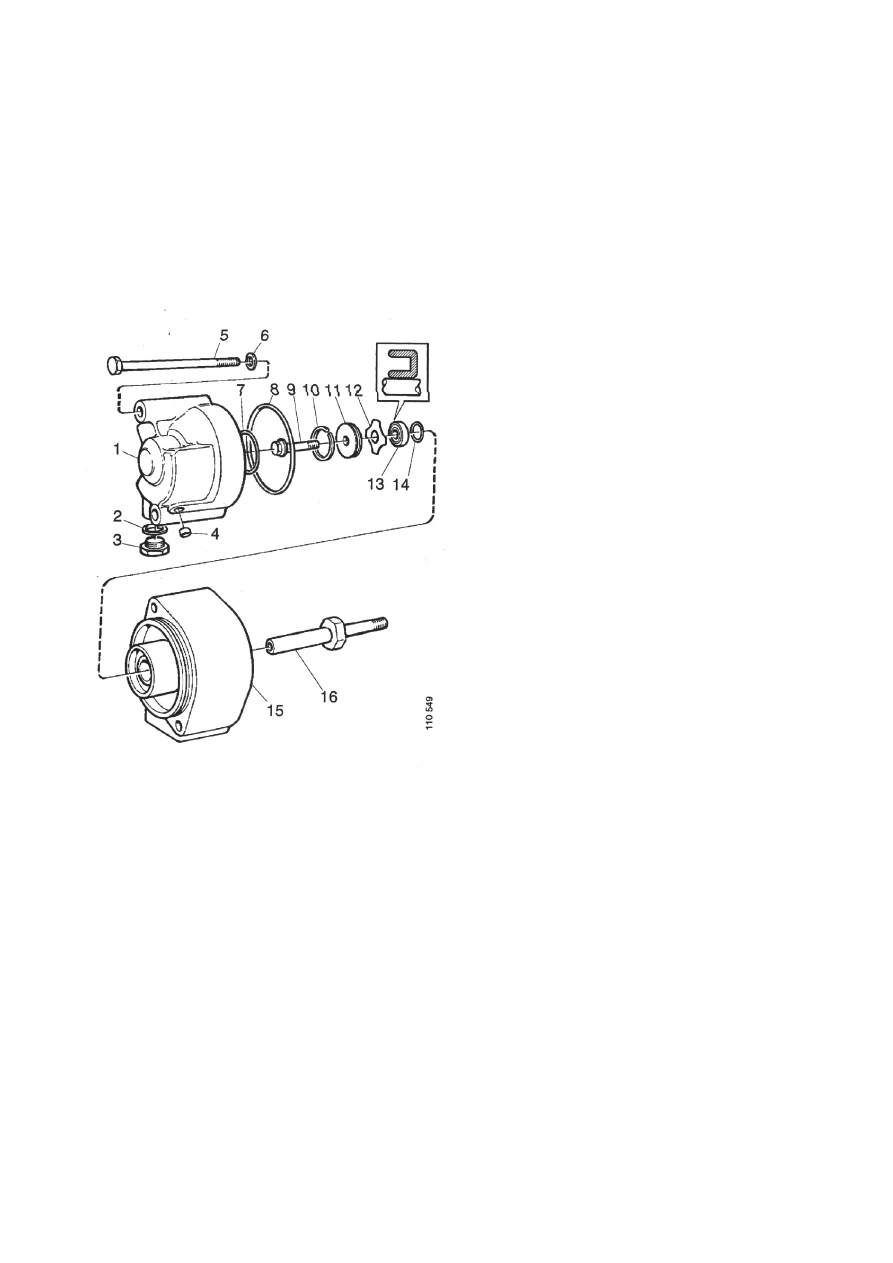

Демпфер

1

Картер

2

Медная прокладка

3

Пробка

4

Заглушка (предварительно установленная в корпусе)

5

Болт

6

Шайба

7

Уплотнительное кольцо (предварительно установленное в корпусе)

8

Уплотнительное кольцо (предварительно установленное в цилиндре)

9

Фланцевый болт

10  Поршневое кольцо
11  Поршень
12  Шайба
13  Уплотнение (предварительно установленное в цилиндре)
14  Уплотнительное кольцо (предварительно установленное в цилиндре)
15  Цилиндр
16  Вал
