Коробка передач грузовиков Scania. Руководство - часть 1



1 585 443

05:00-01



Выпуск 1

ru









Коробка передач,

демонтаж и установка












05 :00-01

2

Оглавление



Демонтаж коробки передач

............................................................................................  3





Установка коробки передач

............................................................................................  9


















































Демонтаж коробки передач



05:00-01



3

 Демонтаж коробки передач



В нижеприведенных инструкциях показан способ осуществления демонтажа коробки
передач.  По вопросам установки коробки передач следует обращаться к странице 9 и
последующим страницам. Рисунки и чертежи приводятся для наглядности, их следует
рассматривать в виде общих указаний для проведения работ.


Специальные инструменты

Номер

Наименование


98 401

Клиновая колодка

98 405-2

Крепежный кронштейн

98 655

Крепежная балка

99 044

Задняя опора коробки передач

99 301

Переходник

99 302

Насадка для клещей

99 318

Опора двигателя

99 319

Регулировочное приспособление


Другие инструменты

587 129

Резервуар для охлаждающей жидкости

587 585

Клещи для снятия стопорных колец

587 313

Домкрат для коробки передач




Для автомобилей с замедлителем




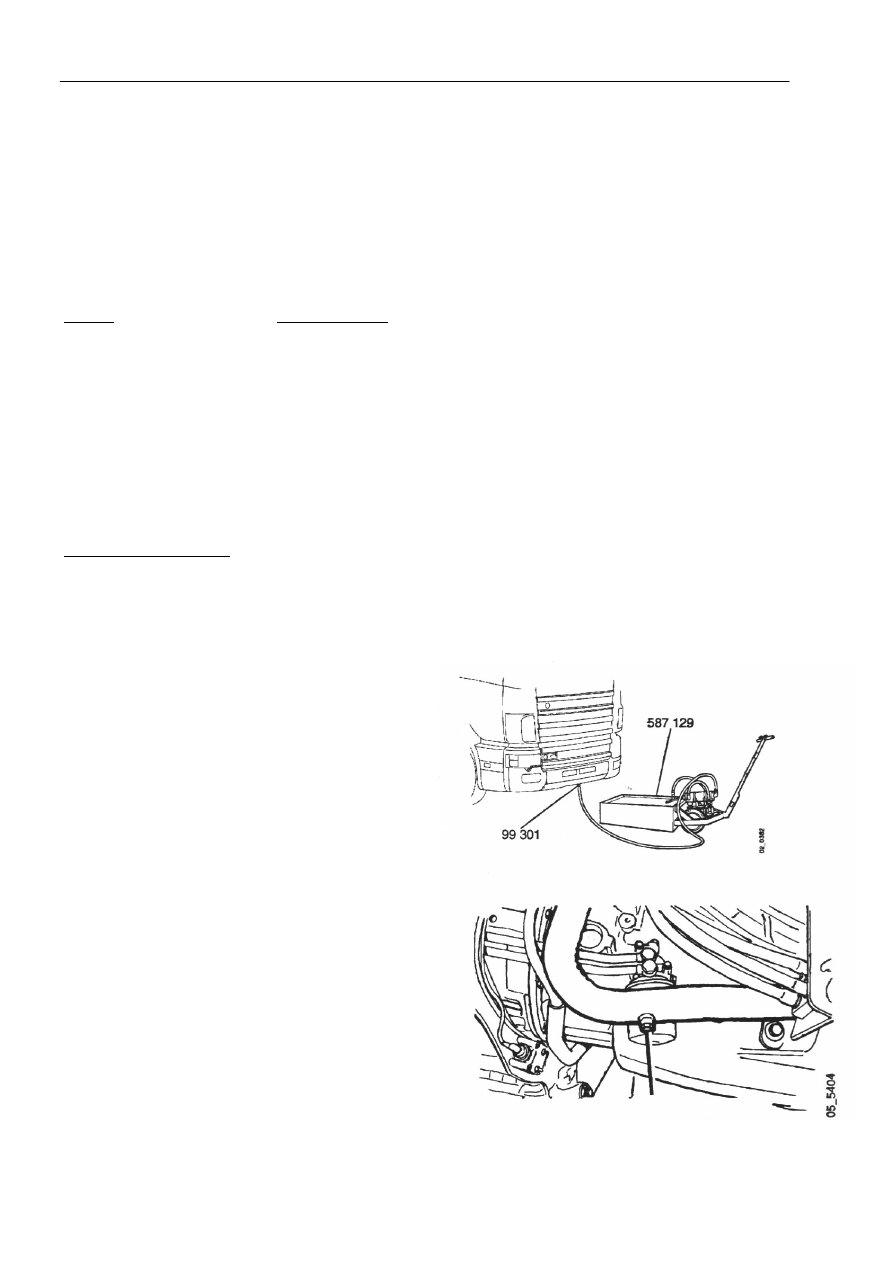

1Слить охлаждающая жидкость, используя
переходник 99 301 и резервуар для
охлаждающей жидкости 587 129.









2 Слить оставшуюся охлаждающую жидкость
через сливную пробку, расположенную слева от
трубки для охлаждающей жидкости на
замедлителе, рядом с корпусом сцепления.

3 Слить масло из теплообменника замедлителя.

1  Сливная пробка для охлаждающей
жидкости



Демонтаж коробки передач



05:00-01



4



Операции, выполняемые сверху




Для всех типов автомобилей


4

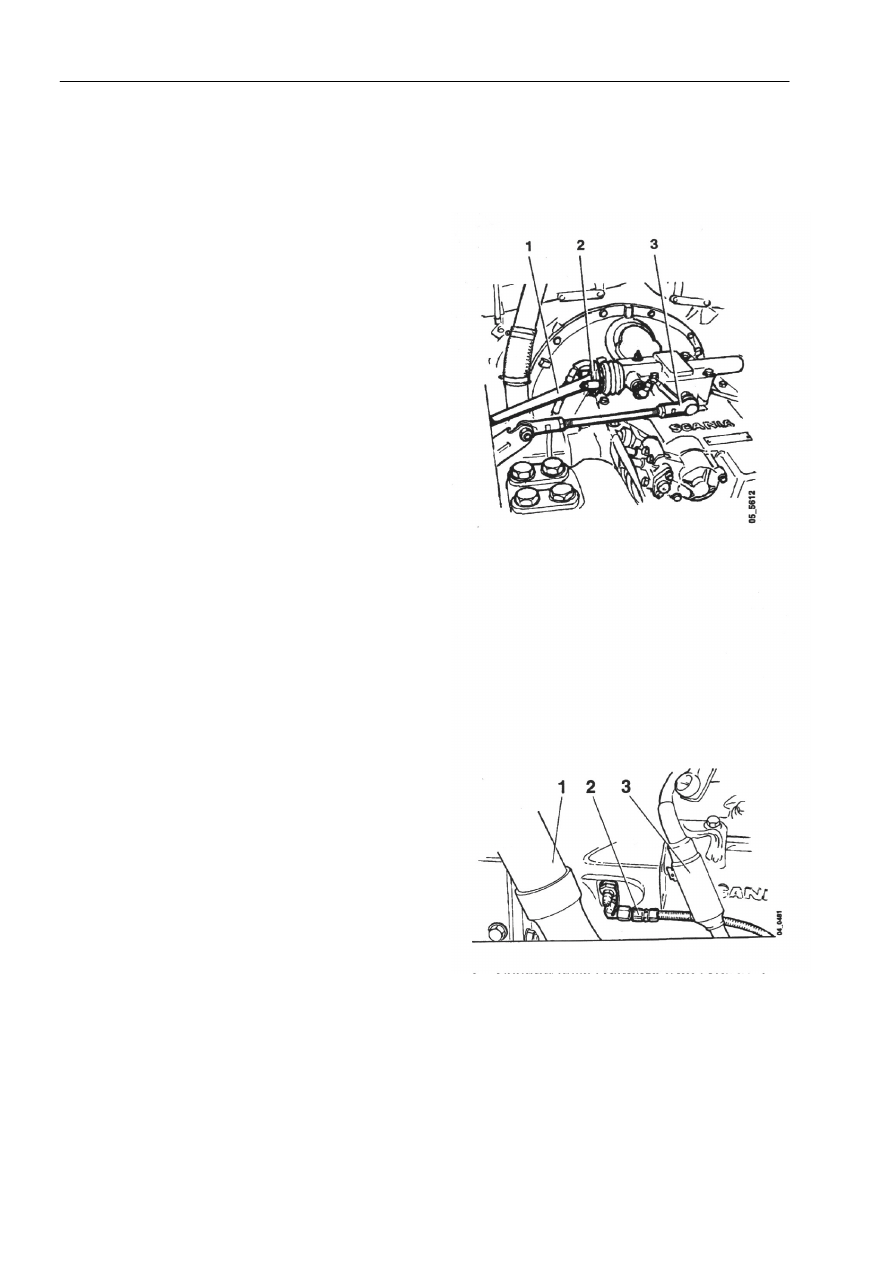

Опустить пневматическую подвеску до
конца.


5

Откинуть кабину грузовика.


6

Отвернуть две гайки штанги механизма
переключения передач и вынуть распорные
втулки.


7

Отсоединить штангу вращающего момента
от коробки передач.


8

Отодвинуть в сторону механизм
переключения передач.

1 Штанга механизма переключения передач
2 Распорная втулка
3 Штанга вращающего момента

Для автомобилей с замедлителем

9

Отсоединить шланг, соединяющий трубки
для хладагента с охладителем масла.
Навернуть шланг на нижнюю трубку,
расположенную на левой стороне коробки
передач.


Для всех типов автомобилей

10

Открыть кожух кабельного стыка и
разъединить кабель.


11

Отсоединить шланг сервоцилиндра
сцепления и произвести заглушку данного
шланга и шланга исполнительного
цилиндра.


ВАЖНАЯ ИНФОРМАЦИЯ! Недопустимо
перегибание шланга. Это может привести к
серьезному повреждению.

1 Шланг для охлаждающей жидкости
(автомобили с  замедлителем)
2 Шланг сервоиилиндра сцепления
3 Стык кабеля
