ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-24

4

4

I

3

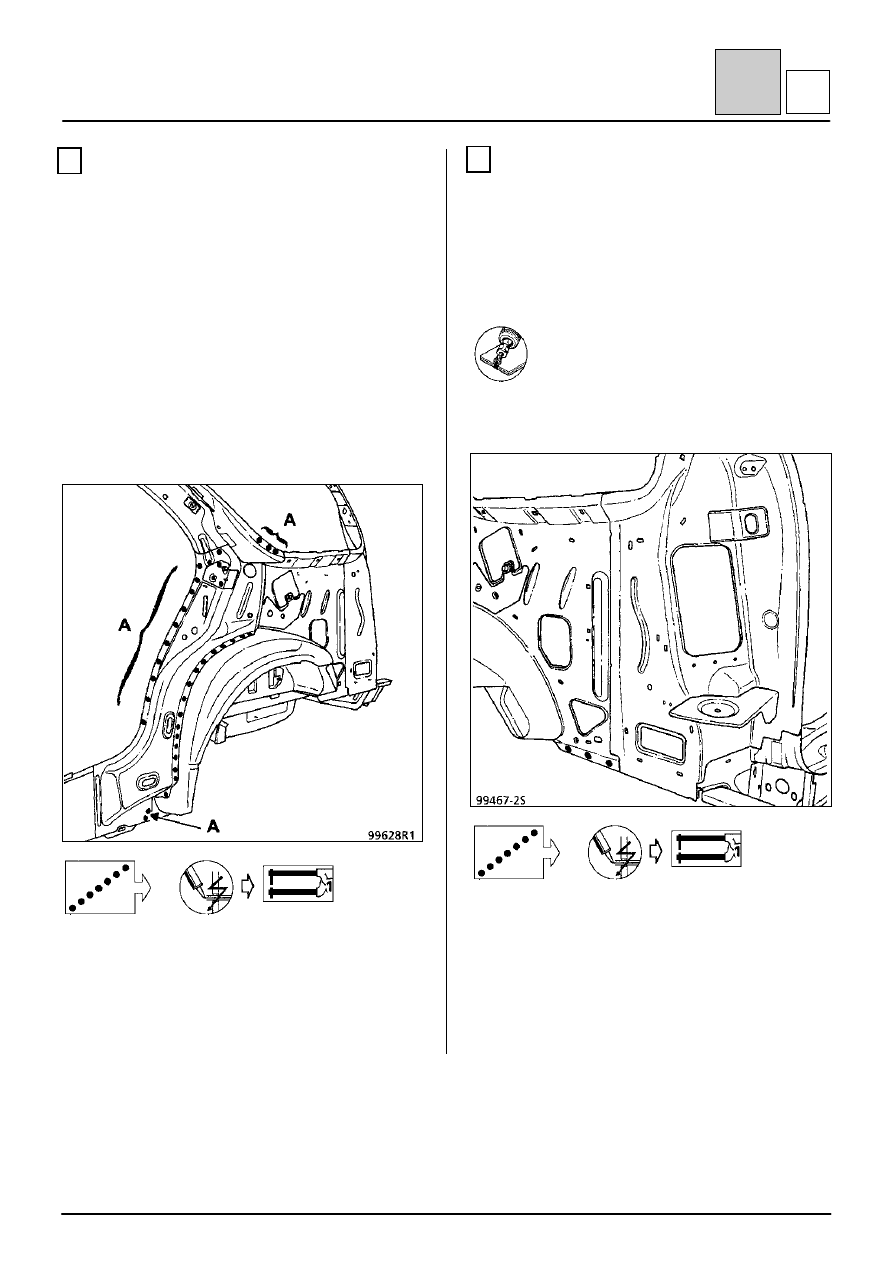

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ СТОЙКИ
ДВЕРИ

Толщина листового металла, мм

Наружная колесная арка

0,7

Усилитель стойки двери

1,2

Панель крыла

0,8

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. обе детали снимаются
одновременно.

Сварка

ПРИМЕЧАНИЕ:
Данное сварное соединение выполняется только
после удаления соединения верхней части
усилителя стойки двери.
Сварку выполнять до установки панели крыла,
кроме места (А), где производится точечная
сварки по листам трех толщин: 0,7+1,2+0,8.

4

СОЕДИНЕНИЕ С ЗАДНИМ ПОЛОМ

Толщина листового металла, мм

Колесная арка

0,7

Задний пол

0,7

Удаление сварных соединений

3 точки электросварки листа толщиной
0,7

Сварка

ПРИМЕЧАНИЕ: Выполняется точечная сварки по
листам трех толщин: 0,7+0,7+0,8 при установке
панели крыла.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-25

4

4

I

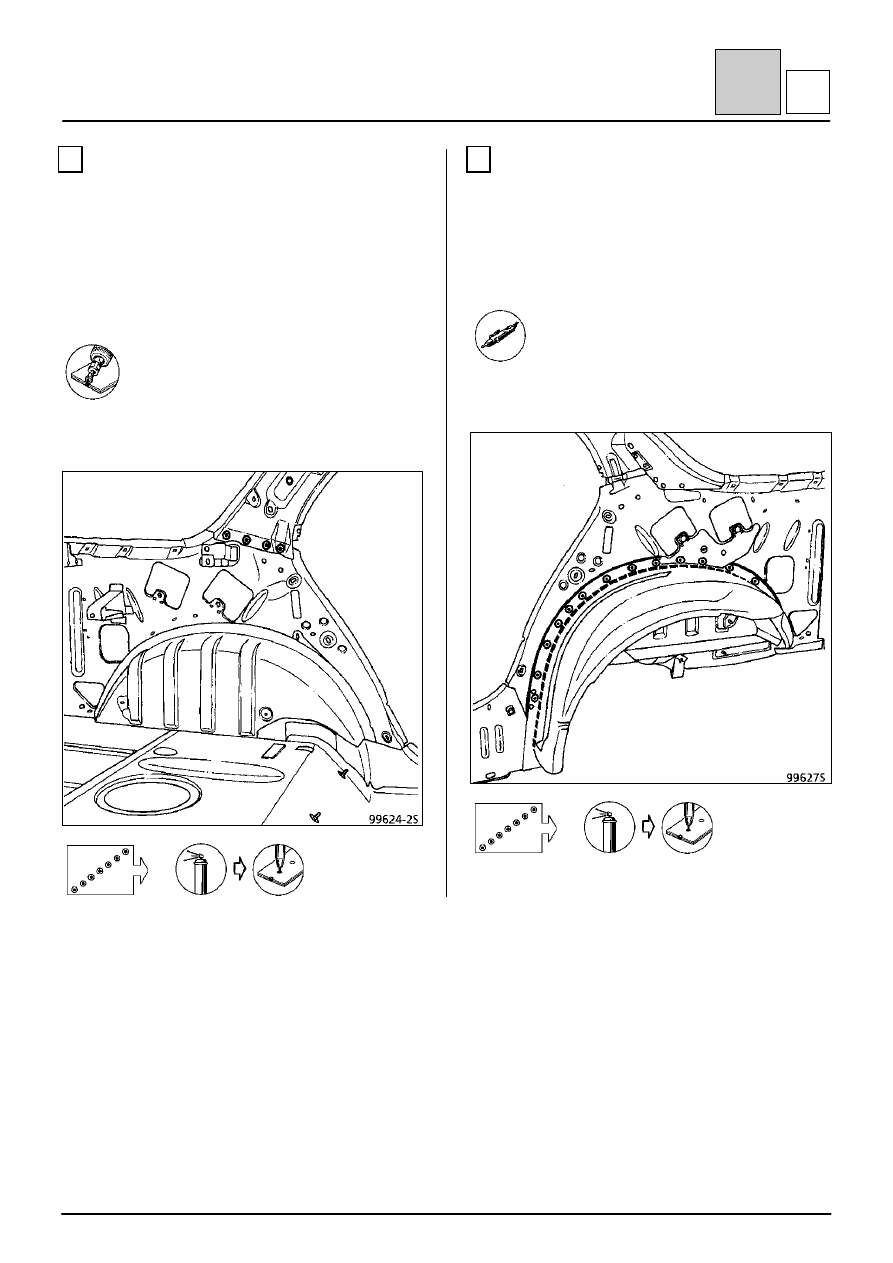

5

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель колесной арки

0,7

Колесная арка

0,7

Удаление сварных соединений

7 точек электросварки листа
толщиной 0,7

Сварка

6

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Наружная колесная арка

0,7

Колесная арка

0,7

Удаление сварных соединений

18 точек электросварки листа
толщиной 0,7

2 сварных шва длиной 20 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-26

4

4

I

7

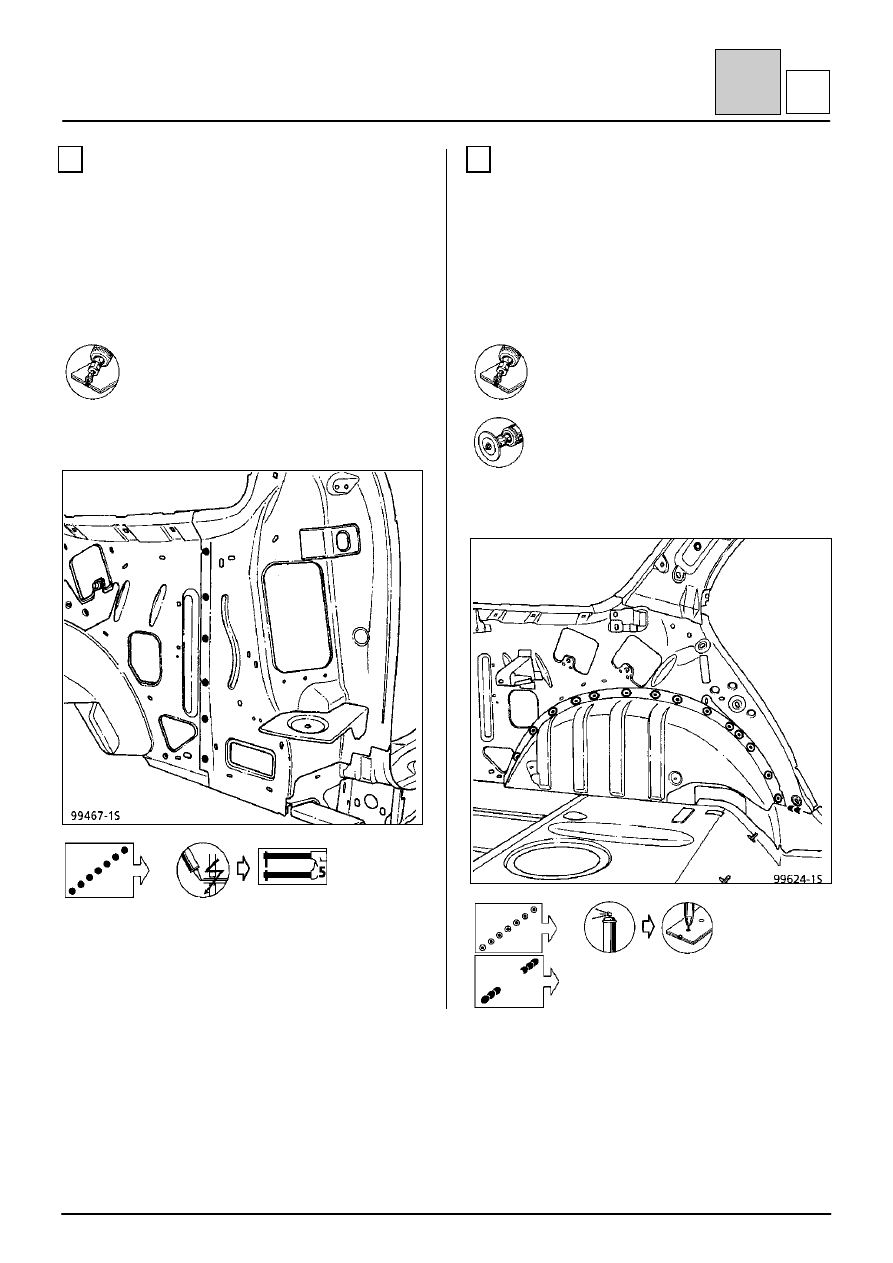

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
СТОЙКИ

Толщина листового металла, мм

Внутренняя панель стойки

0,7

Колесная арка

0,7

Удаление сварных соединений

4 точки электросварки листа
толщиной 0,7

Сварка

8

ВЫРЕЗ ДЕТАЛИ ПРИ ЧАСТИЧНОЙ ЗАМЕНЕ

Толщина листового металла, мм

Наружная колесная арка

0,7

Удаление сварных соединений

1000 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя колесной арки

44-27

4

4

J

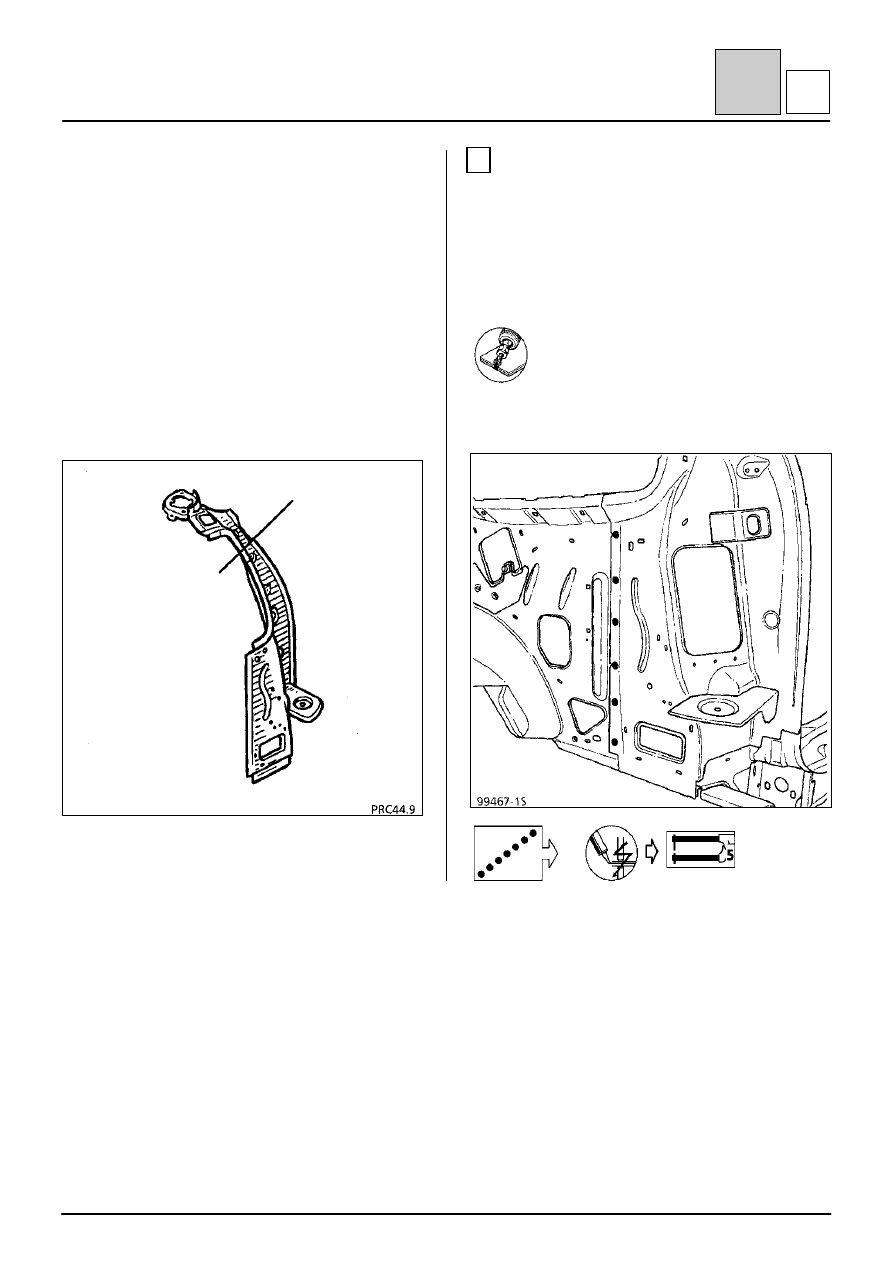

ВВЕДЕНИЕ

Полная замена данной детали производится в
дополнение к операции замены панели крыши или
верхней панели боковины кузова.

Частичная замена данной детали производится в
дополнение к операции замены панели крыла или
панели крепления заднего фонаря.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с нижней угловой косынкой,
кронштейном крепления громкоговорителя и
удлинителем верхней колесной арки.

1

СОЕДИНЕНИЕ С КОЛЕСНОЙ АРКОЙ

Толщина листового металла, мм

Колесная арка

0,7

Удлинитель колесной арки

0,7

Удаление сварных соединений

7 точек электросварки листов
толщиной 0,7

Сварка
