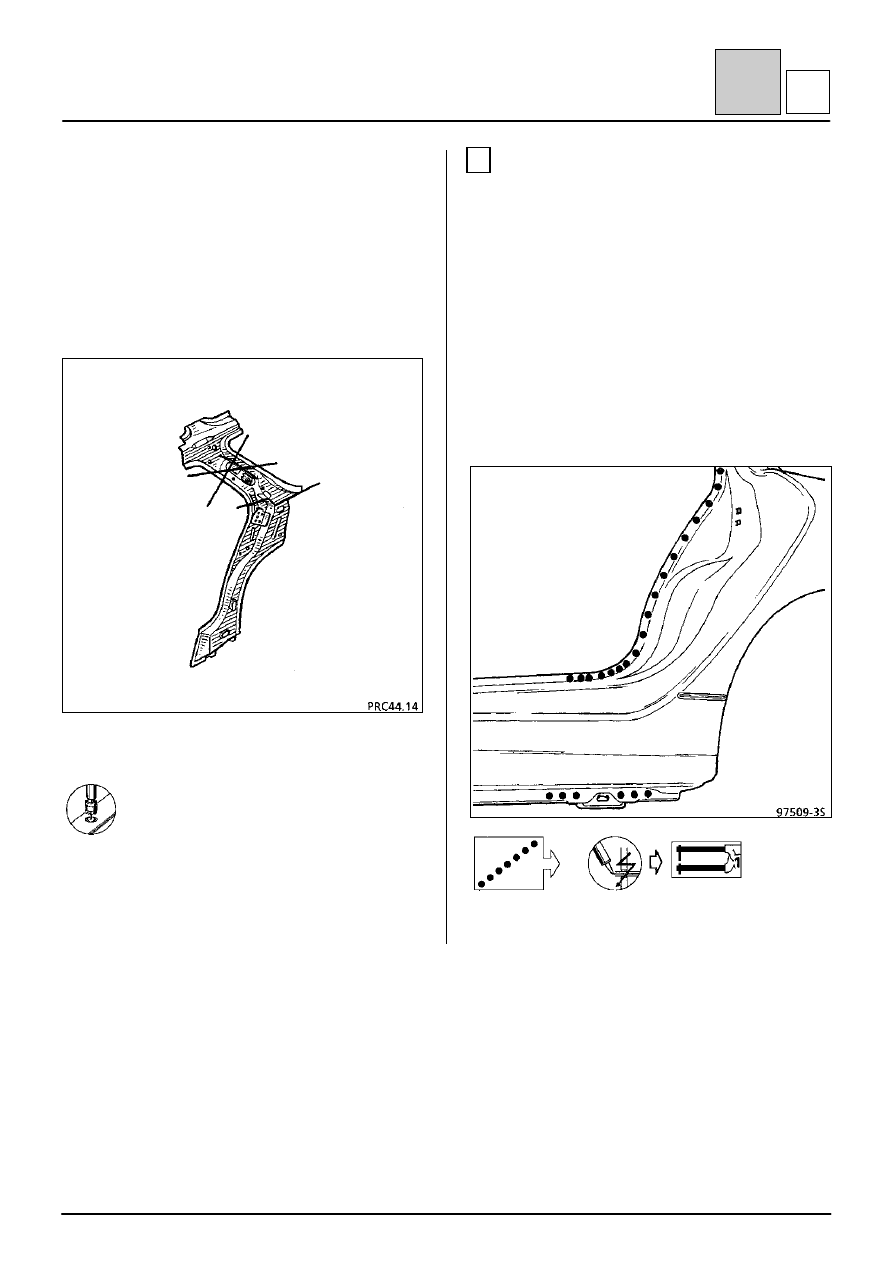

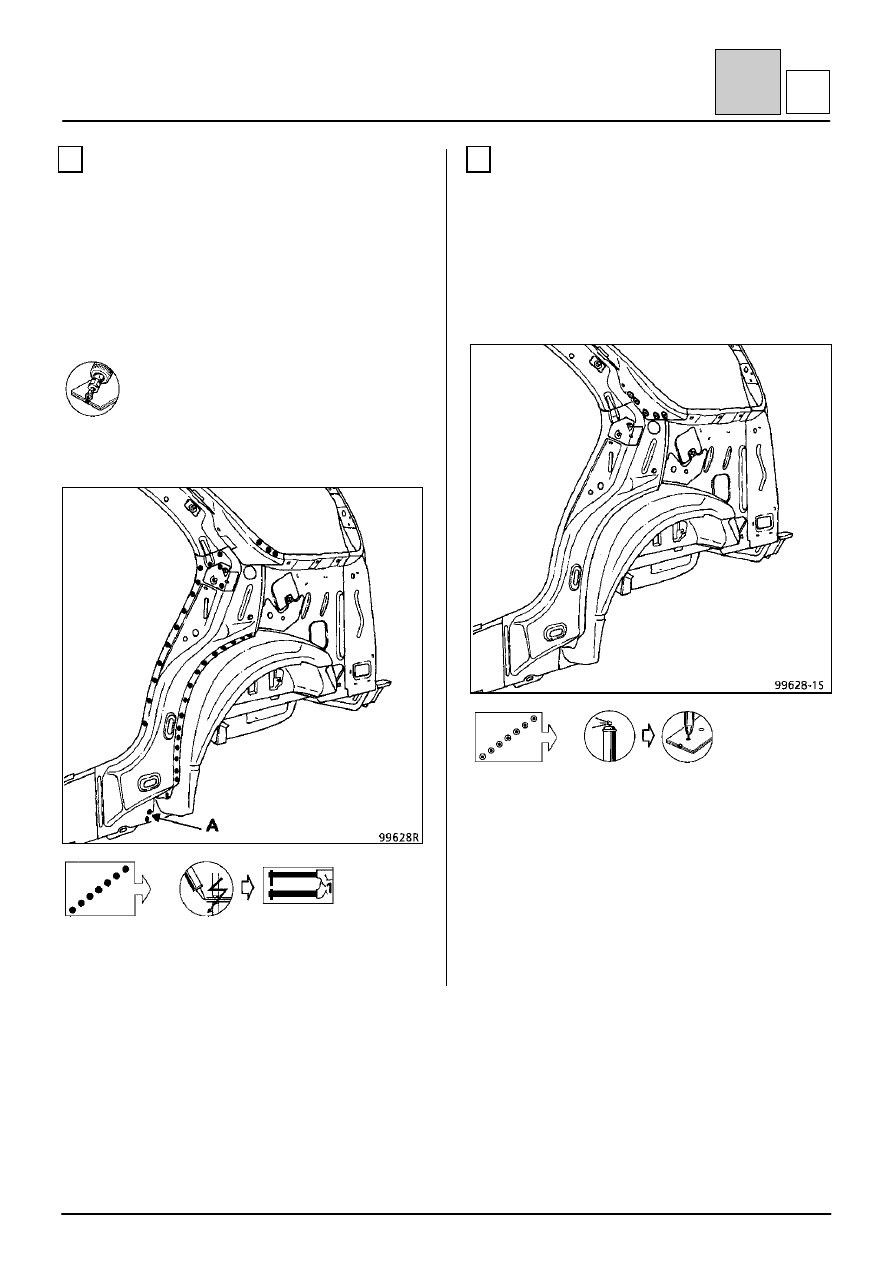

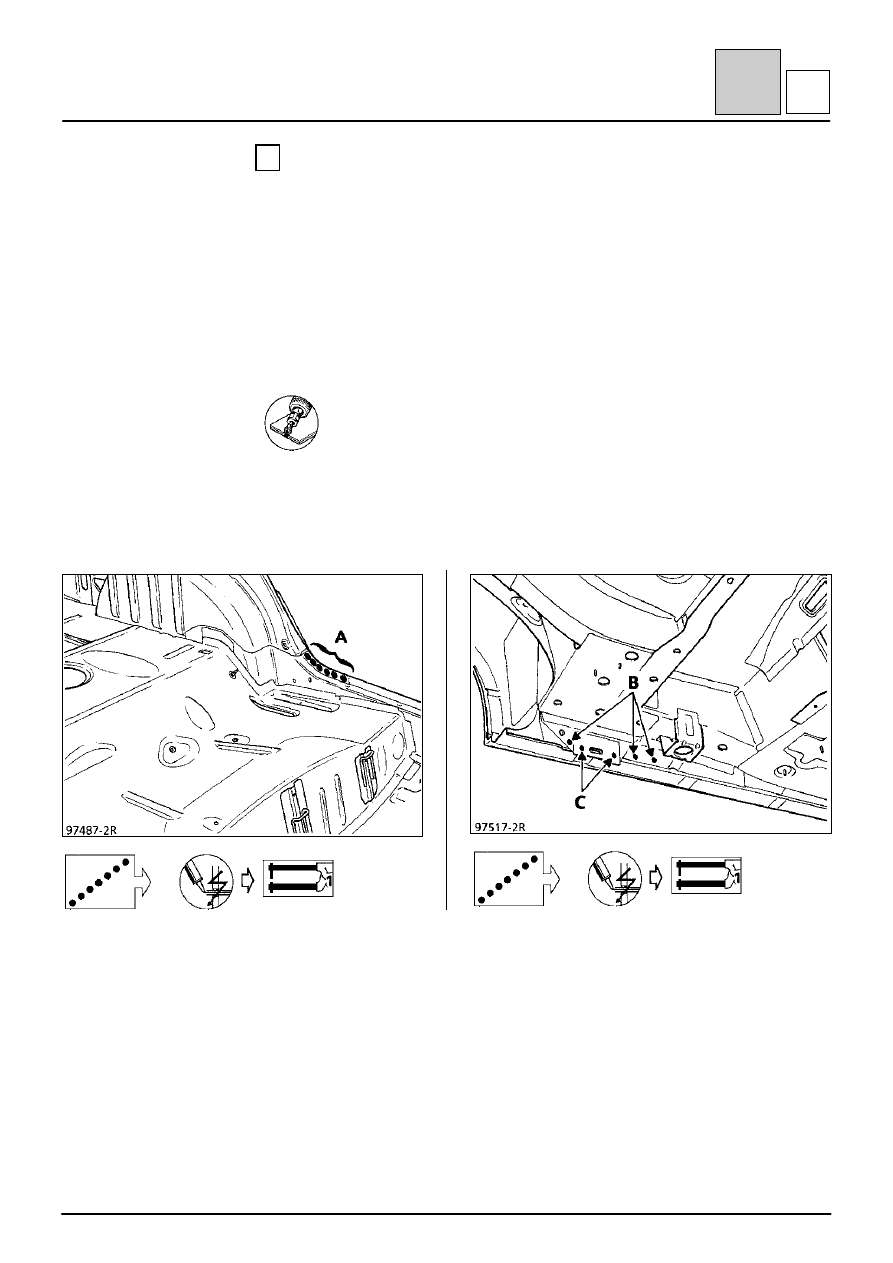

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена усилителя стойки задней двери

44-20

4

4

H

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с приваренными крепежными
гайками.

Удаление сварных соединений

5 точек электросварки листа
толщиной 1,2

1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Панель крыла

0,8

Усилитель стойки

1,2

Накладка порога

1,5

Кронштейн крепления заднего моста

2,0

Удаление сварных соединений

Удаление данного соединения не производится,
т. к. детали снимаются одновременно.

Сварка

ПРИМЕЧАНИЕ: сварку производить при установке
панели крыла.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена усилителя стойки задней двери

44-21

4

4

H

2

СОЕДИНЕНИЕ С НАРУЖНОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Усилитель стойки задней двери

1,2

Наружная колесная арка

0,7

Панель крыла

0,8

Удаление сварных соединений

39 точек электросварки листа
толщиной 1,2

СВАРКА

ПРИМЕЧАНИЕ: сварку выполнять при установке
панели крыла, кроме места (А), где сварка
производится по листам трех толщин.

3

СОЕДИНЕНИЕ С ВЕРХНЕЙ ЧАСТЬЮ
УСИЛИТЕЛЯ СТОЙКИ ДВЕРИ

Толщина листового металла, мм

Верхняя часть усилителя стойки двери

1,2

Нижняя часть усилителя стойки двери

1,2

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена усилителя стойки задней двери

44-22

4

4

H

4

СОЕДИНЕНИЕ С ЗАДНИМ ЛОНЖЕРОНОМ В
СБОРЕ

Толщина листового металла, мм

Накладка задней части порога

1,0

Усилитель стойки задней двери

1,2

Усилитель под установку домкрата

1,5

Кронштейн крепления заднего моста

2,0

Панель порога кузова

0,8

Удаление сварных соединений

6 точек электросварки листа толщиной 1,5
3 точки электросварки листов двух
толщин: 1,0+1,5
2 точки сварки листов трех толщин:
(1,5

×2)+2,0.

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 6 точек сварки листов трех толщин:
1,5+1,2+0,8.
В месте (В) 3 точки сварки листов четырех толщин:
2,0+1,5+1,2+0,8.
В месте (С) 2 точки сварки листов пяти толщин:
(1,5

×2)+2,0+1,0+0,8.

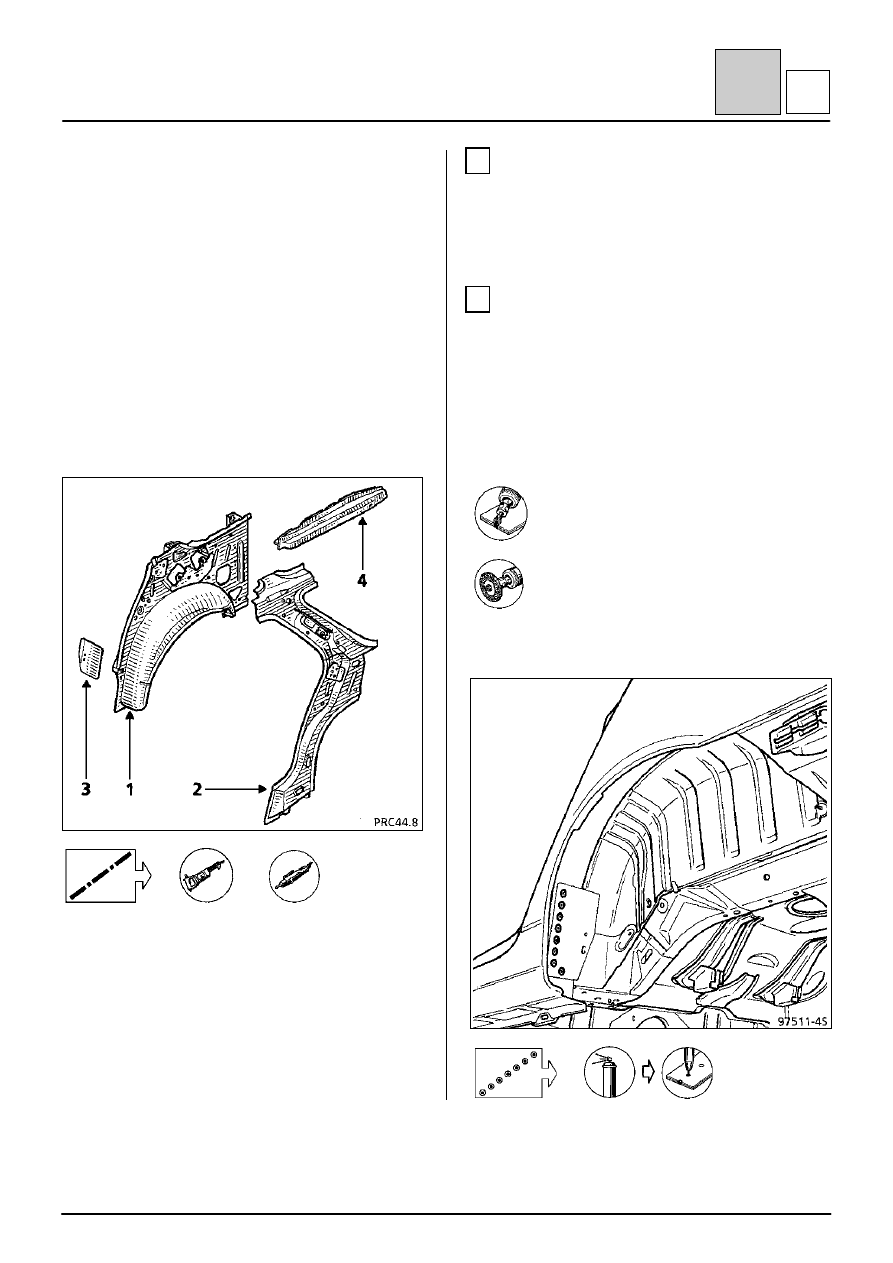

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-23

4

4

I

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла.

Она требует также замены усилителя колесной
арки, усилителя стойки двери и усилителя
боковины кузова на автомобилях в 7-местном
варианте.

Данная деталь может также заменяться частично.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА:
1 Колесная арка
2 Усилитель стойки двери
3 Усилитель колесной арки
4 Усилитель боковины кузова



или



1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Удаление данного сварного соединения не
производится, т. к. обе детали снимаются
одновременно.
Сварку производить при установке панели крыла
(см. операцию 44 А).

2

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Усилитель колесной арки

1,2

Наружная колесная арка

0,7

Удаление сварных соединений

7 точек электросварки листа
толщиной 1,2

2 сварных шва длиной 60 мм и 40 мм

Сварка
