ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели задка

44-12

4

4

E

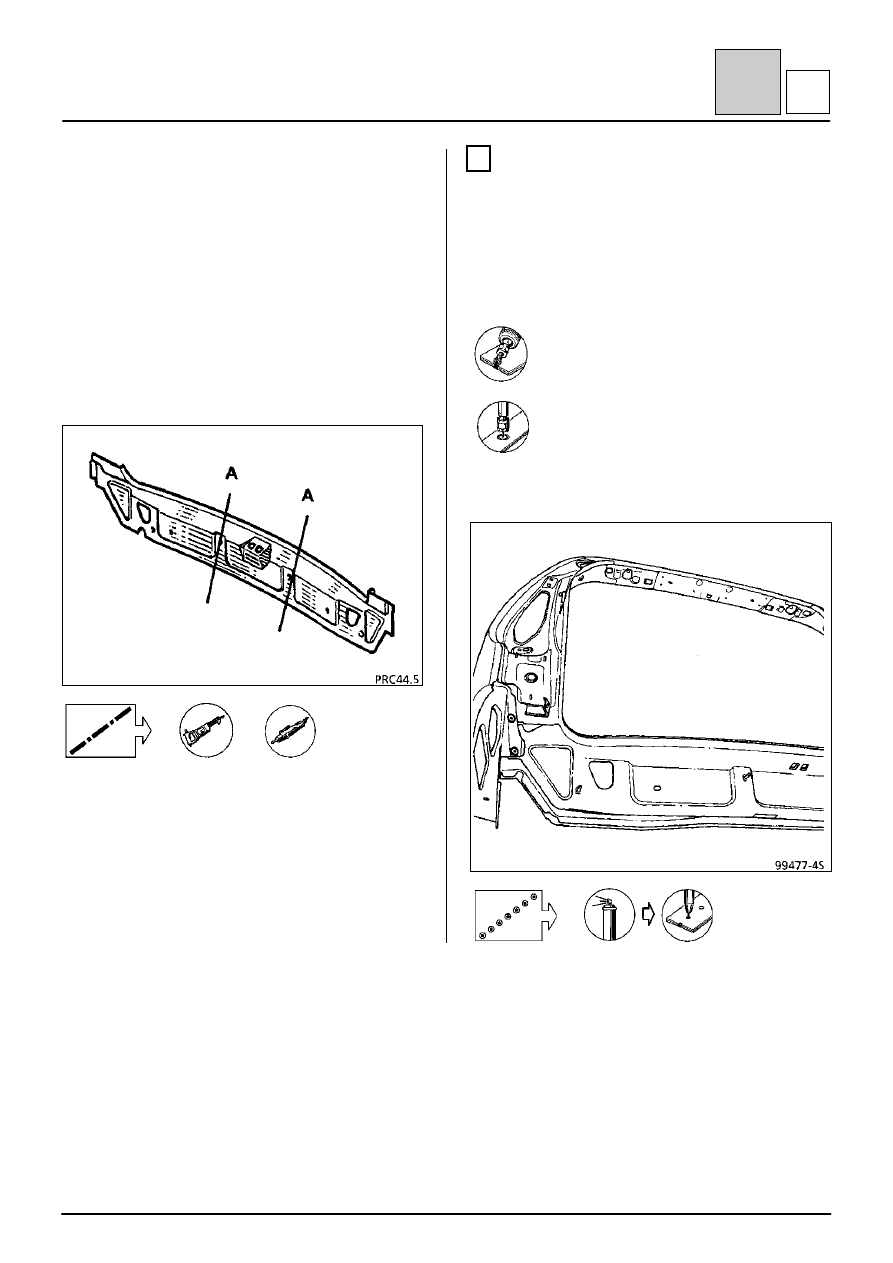

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сзади или дополнительной операцией при
повреждении от бокового удара.

Данная деталь может заменяться частично с
разрезом по линиям (А).

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.



или

1

СОЕДИНЕНИЕ С НИЖНЕЙ ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Панель крыла

0,8

Панель задка

0,7

Удаление сварных соединений

или

2 точки электросварки листа толщиной
0,8 с каждой стороны

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели задка

44-13

4

4

E

2

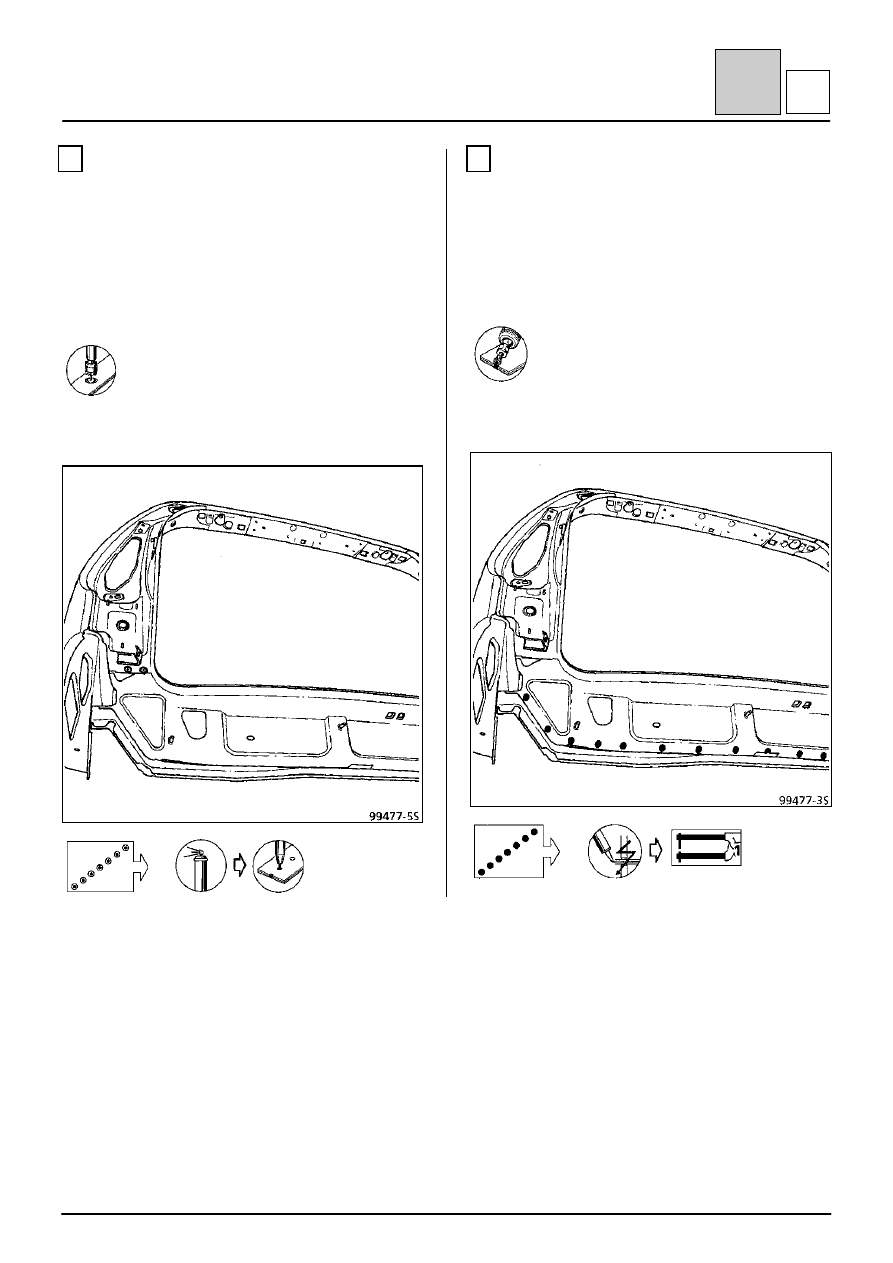

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЕПЛЕНИЯ
ЗАДНЕГО ФОНАРЯ

Толщина листового металла, мм

Панель крепления заднего фонаря

0,8

Панель задка

0,8

Удаление сварных соединений

2 точки электросварки листа толщиной
0,8 с каждой стороны

Сварка

3

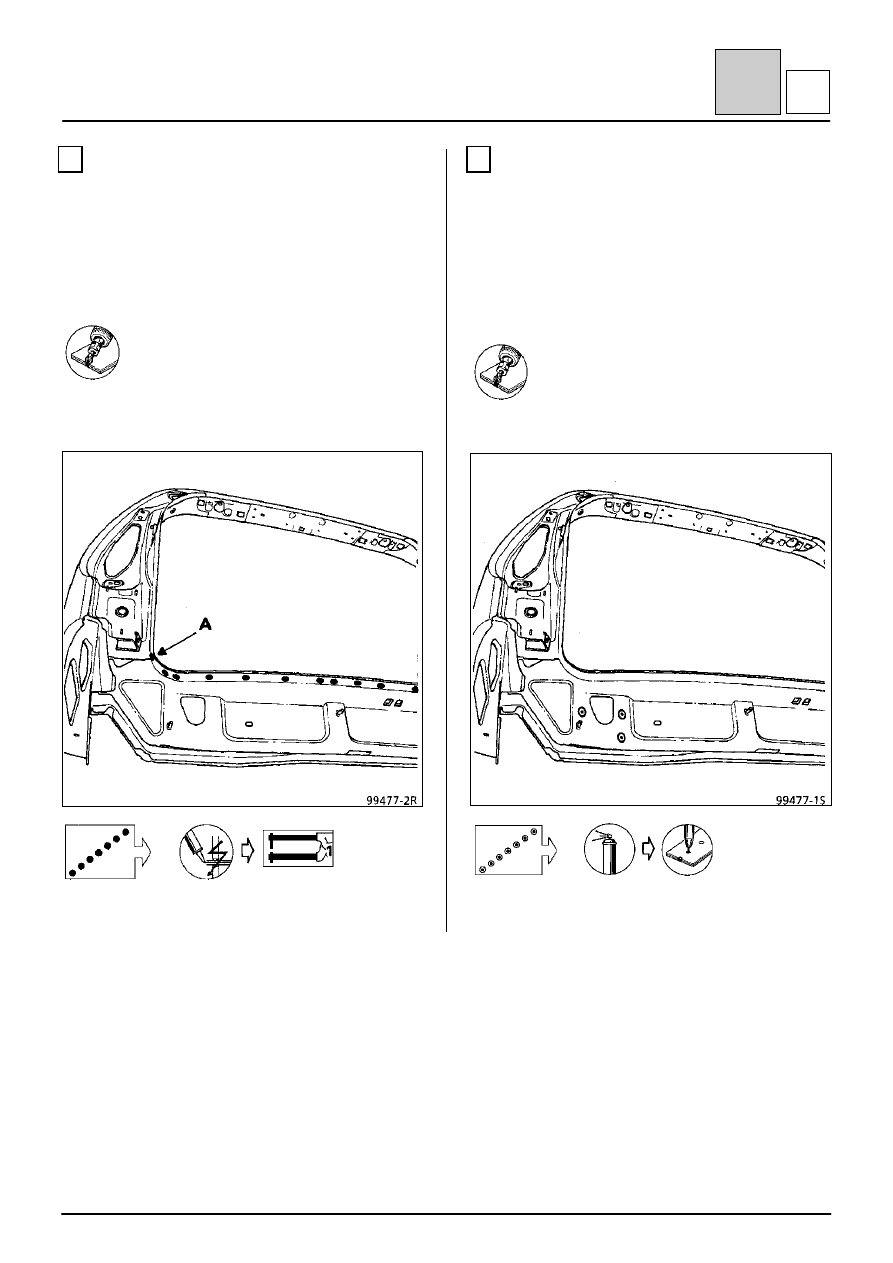

СОЕДИНЕНИЕ С НИЖНЕЙ НАКЛАДКОЙ

Толщина листового металла, мм

Нижняя накладка

0,7

Панель задка

0,8

Удаление сварных соединений

21 точка электросварки листа
толщиной 0,8

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели задка

44-14

4

4

E

4

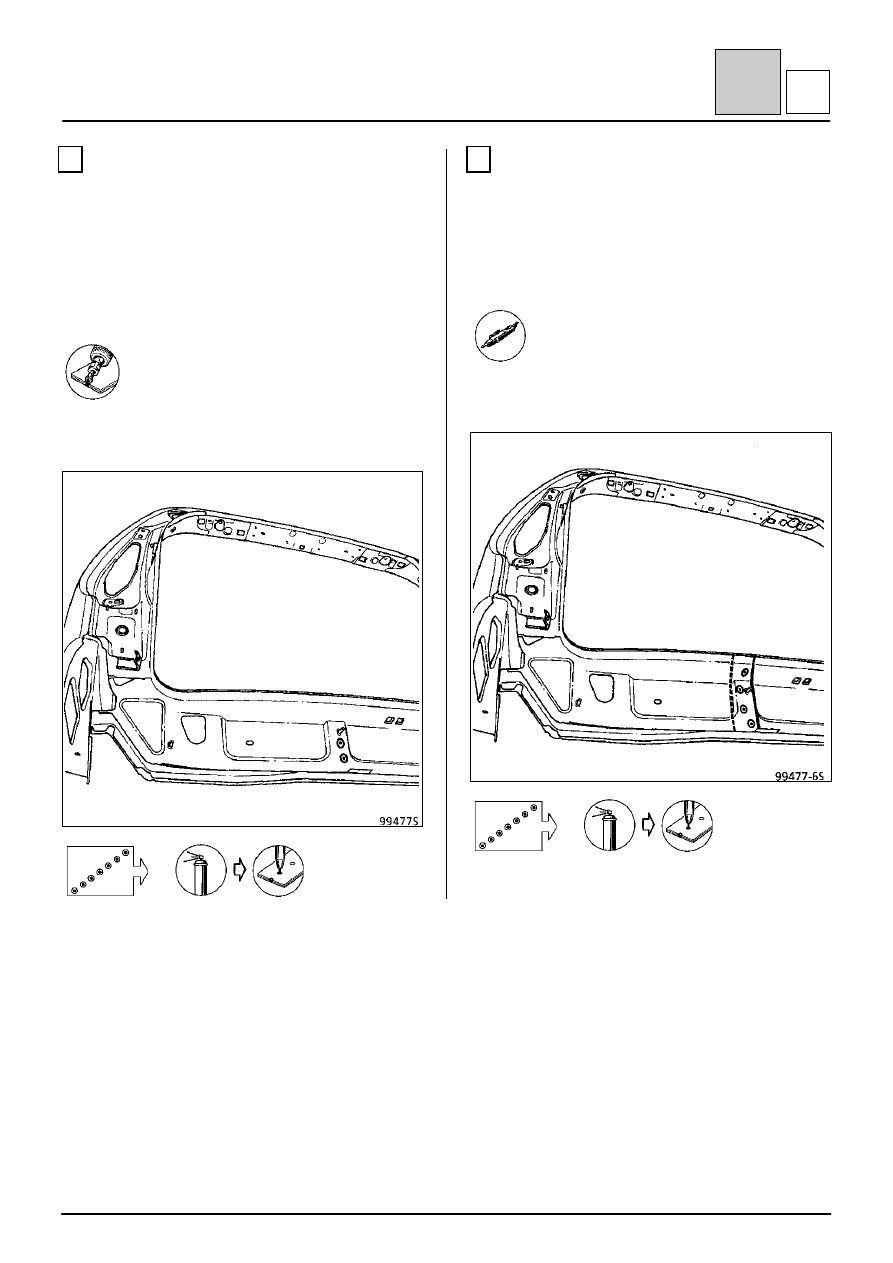

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ ПОЛА

Толщина листового металла, мм

Панель задка

0,7

Удлинитель пола

1,2

Удаление сварных соединений

18 точек электросварки листа
толщиной 0,8

Сварка

В месте (А) одна точка сварки листов трех
толщин: 0,8+0,8+1,2.

5

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ
ЛОНЖЕРОНА

Толщина листового металла, мм

Панель задка

0,7

Удлинитель лонжерона

1,2

Удаление сварных соединений

3 точки электросварки листа толщиной
0,8 с каждой стороны.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели задка

44-15

4

4

E

6

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ
ПОПЕРЕЧИНЫ

Толщина листового металла, мм

Панель задка

0,7

Усилитель поперечины

1,2

Удаление сварных соединений

2 точки электросварки листа толщиной
0,8 с каждой стороны

Сварка

7

ВЫРЕЗ ЗАМЕНЯЕМОЙ ДЕТАЛИ

Толщина листового металла, мм

Панель задка

0,7

Удаление сварных соединений

Разрез на длине 190 мм

Сварка
