ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-4

4

4

A

5

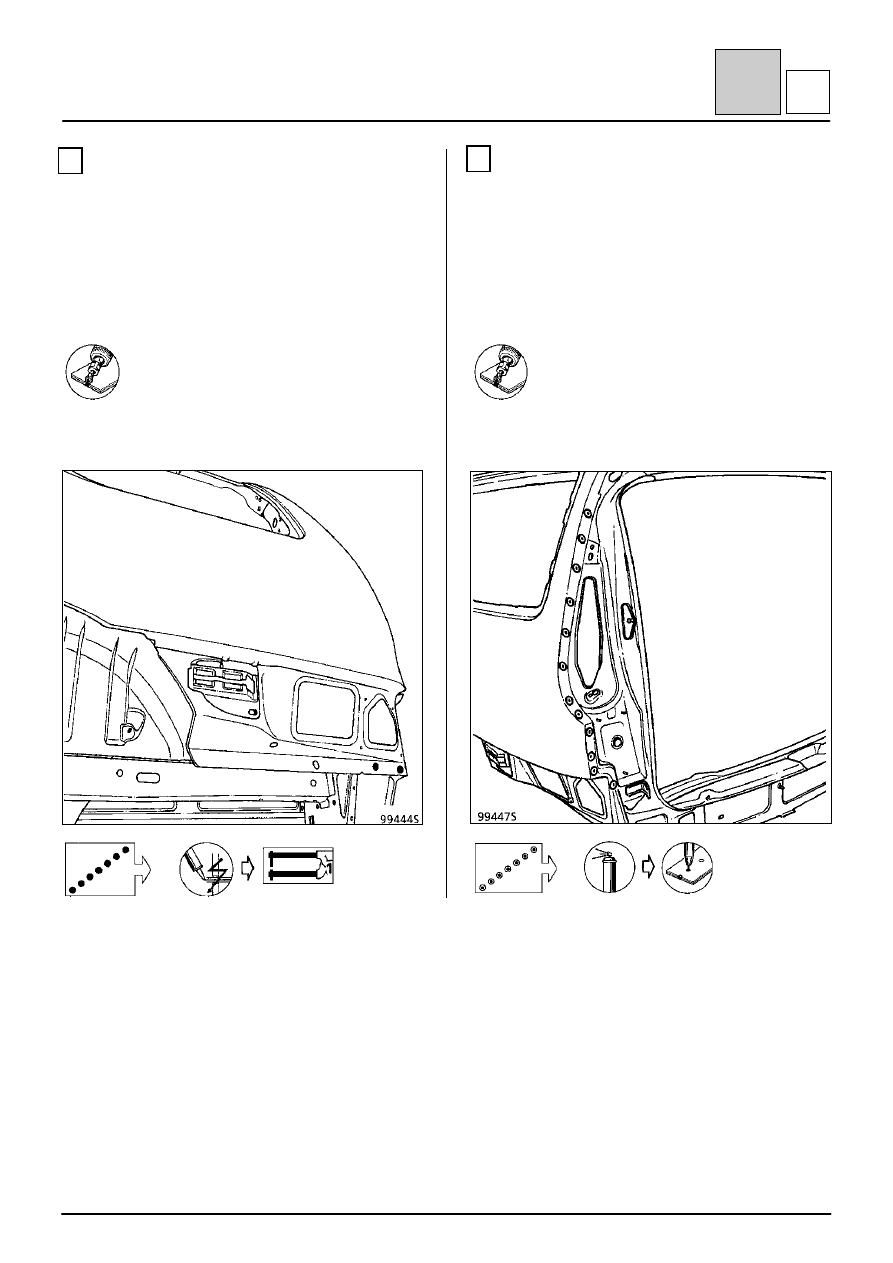

СОЕДИНЕНИЕ С ПАНЕЛЬЮ ЗАДКА В СБОРЕ
С НАКЛАДКОЙ

Толщина листового металла, мм

Накладка

0,7

Панель задка

0,8

Удаление сварных соединений

3 точки электросварки листов
толщиной 0,8

Сварка

6

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЕПЛЕНИЯ
ЗАДНЕГО ФОНАРЯ

Толщина листового металла, мм

Панель крыла

0,8

Панель крепления заднего фонаря

0,7

Удаление сварных соединений

12 точек электросварки листов
толщиной 0,8

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-5

4

4

A

7

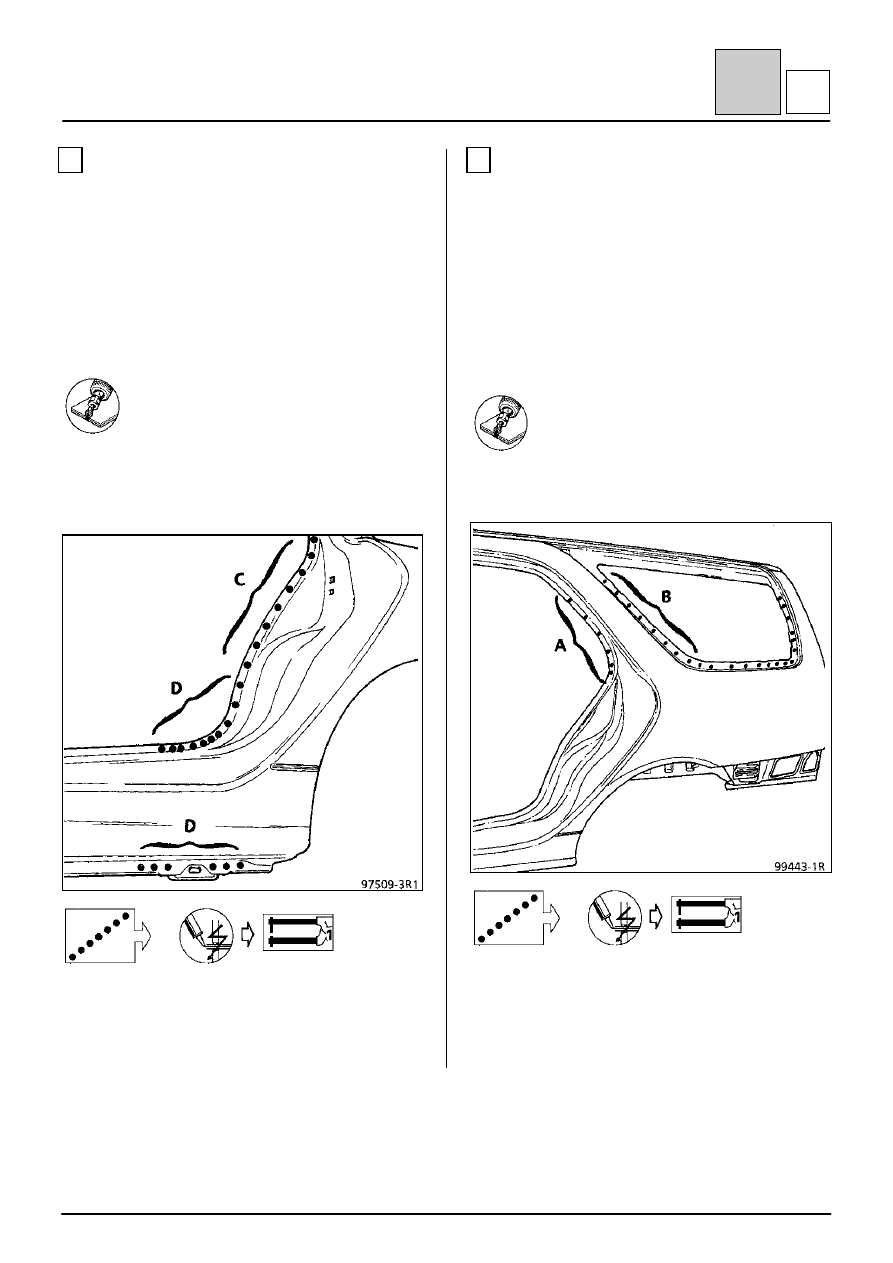

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ СТОЙКИ
ЗАДНЕЙ ДВЕРИ

Толщина листового металла, мм

Панель крыла в сборе

0,8

Усилитель стойки задней двери

1,2

Накладка задней части порога кузова

1,5

Кронштейн крепления заднего моста

2,0

Удаление сварных соединений

8 точек электросварки листов
толщиной 0,8 при выполнении разреза
по линии (С).
25 точек электросварки при
выполнении разреза по линии (D).

Сварка

ПРИМЕЧАНИЕ:
В месте (С) 8 точек электросварки листов трех
толщин: 0,8+1,2+0,7.
В месте (D) 25 точек электросварки листов трех
толщин: 0,8+1,5+1,2.

8

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
БОКОВИНЫ КУЗОВА

Толщина листового металла, мм

Панель крыла в сборе

0,8

Верхняя часть внутренней панели
боковины кузова

0,7

Нижняя часть внутренней панели боковины
кузова

1,0

Удаление сварных соединений

29 точек электросварки листов
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 4 точки электросварки листов трех
толщин: 0,80+1,2+0,70.
В месте (В) 8 точек электросварки листов трех
толщин: 0,80+1,2+0,70.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя наружной панели

боковины кузова

44-6

4

4

B

СНЯТИЕ

Отверните три гайки крепления.
Отсоедините наклеенную деталь.

УСТАНОВКА

Нанесите валик клеевой мастики.
Установите деталь.
Заверните гайки крепления.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

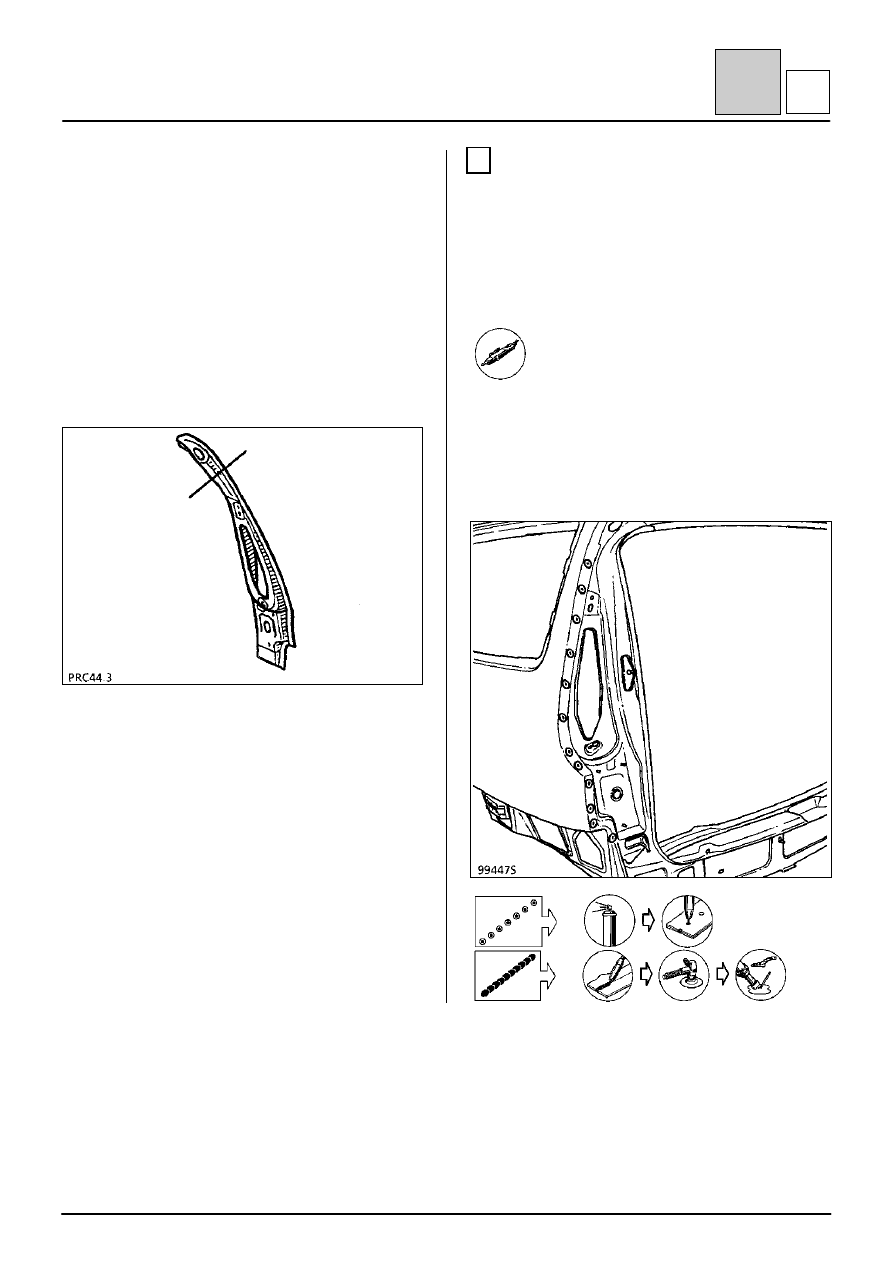

Частичная замена панели крепления

заднего фонаря

44-7

4

4

C

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла.

ПРИМЕЧАНИЕ: Полная замена данной детали
требует отпайки и зачистки шлифовальным кругом
швов сварки M.A.G. с панелью крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с кронштейном шаровой опоры и
лапкой крепления бампера.

1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Панель крыла

0,8

Панель крепления заднего фонаря

0,7

Удаление сварных соединений

Разрез: 110 мм

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка
