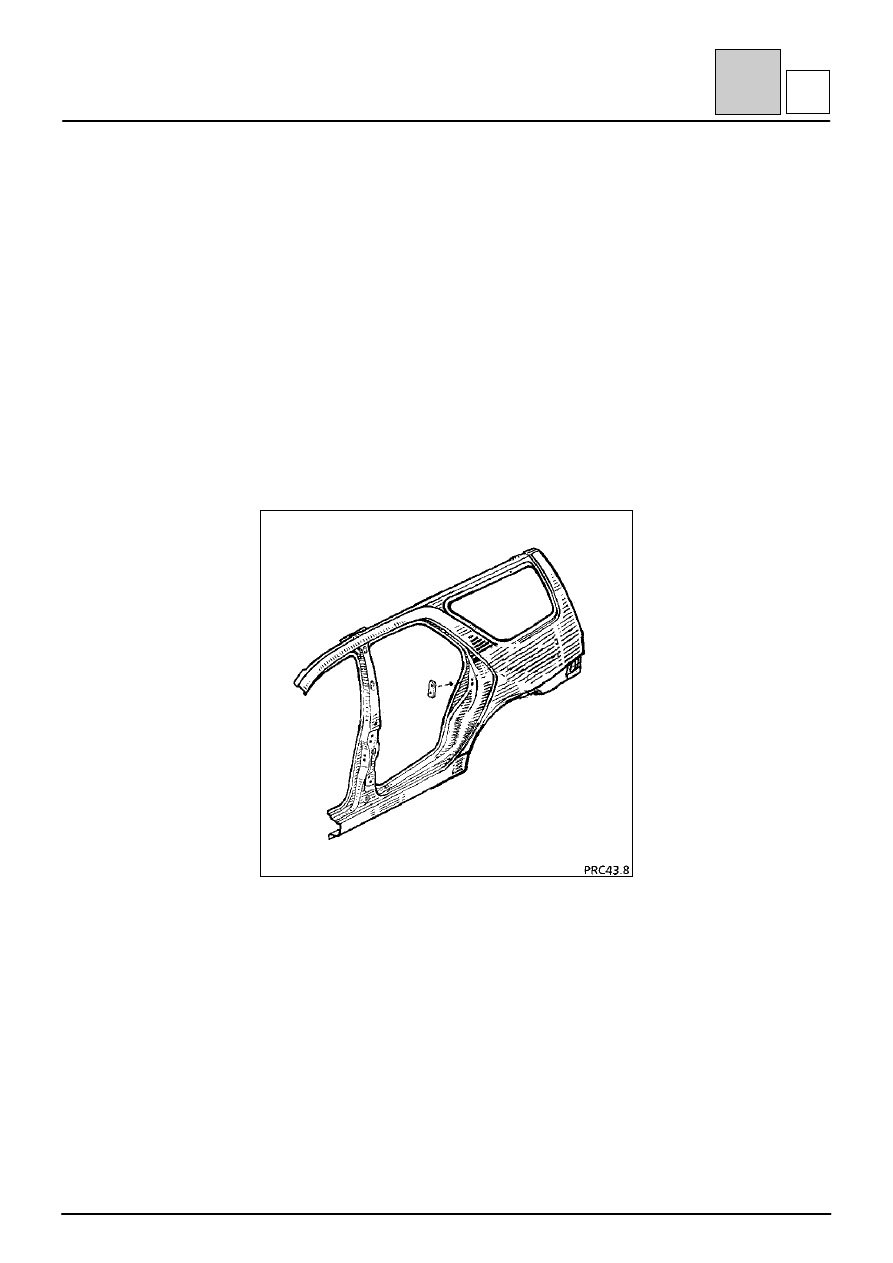

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена задней секции наружной панели

боковины кузова

43-16

43

F

ВВЕДЕНИЕ

Замена данной детали является основной
операцией при повреждениях от удара.
Указания по замене даны в подразделах,
касающихся замены средней стойки кузова и
панели заднего крыла.
Для замены данной детали обратиться к операциям
43-D — 43-I руководства M.R. 308.
Полная замена данной детали требует снятия
панели крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе, включающая в себя:
– усилитель средней стойки кузова,
– шумоизоляцию,
– усилитель крепления фиксатора замка двери,
– усилитель крепежного ребра

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

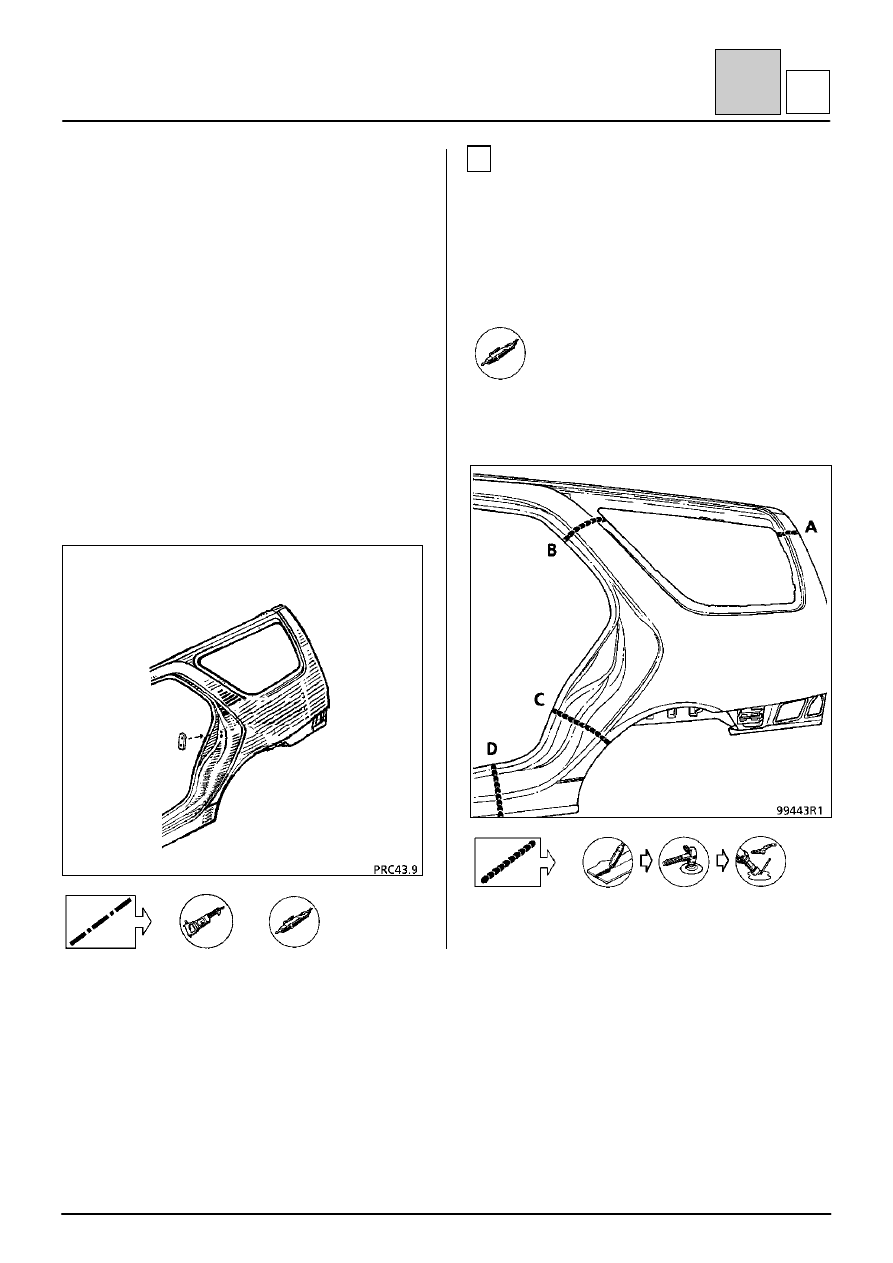

Замена панели крыла

44-1

4

4

A

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сзади.

Замена данной детали может производиться
двумя способами:

1 разрез по линиям А, В, С,
2 разрез по линиям А, В, D.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– усилитель крепежного ребра,
– усилитель крепления фиксатора замка двери,
– нижнюю часть наружной панели боковины

кузова,

– шумоизолирующую обивку.



или



1

ВЫРЕЗ ЗАМЕНЯЕМОЙ ДЕТАЛИ

Толщина листового металла, мм

Панель крыла

0,80

Удаление сварных соединений

Разрез А = 130 мм
Разрез В = 215 мм
Разрез С = 270 мм
Разрез D = 380 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-2

4

4

A

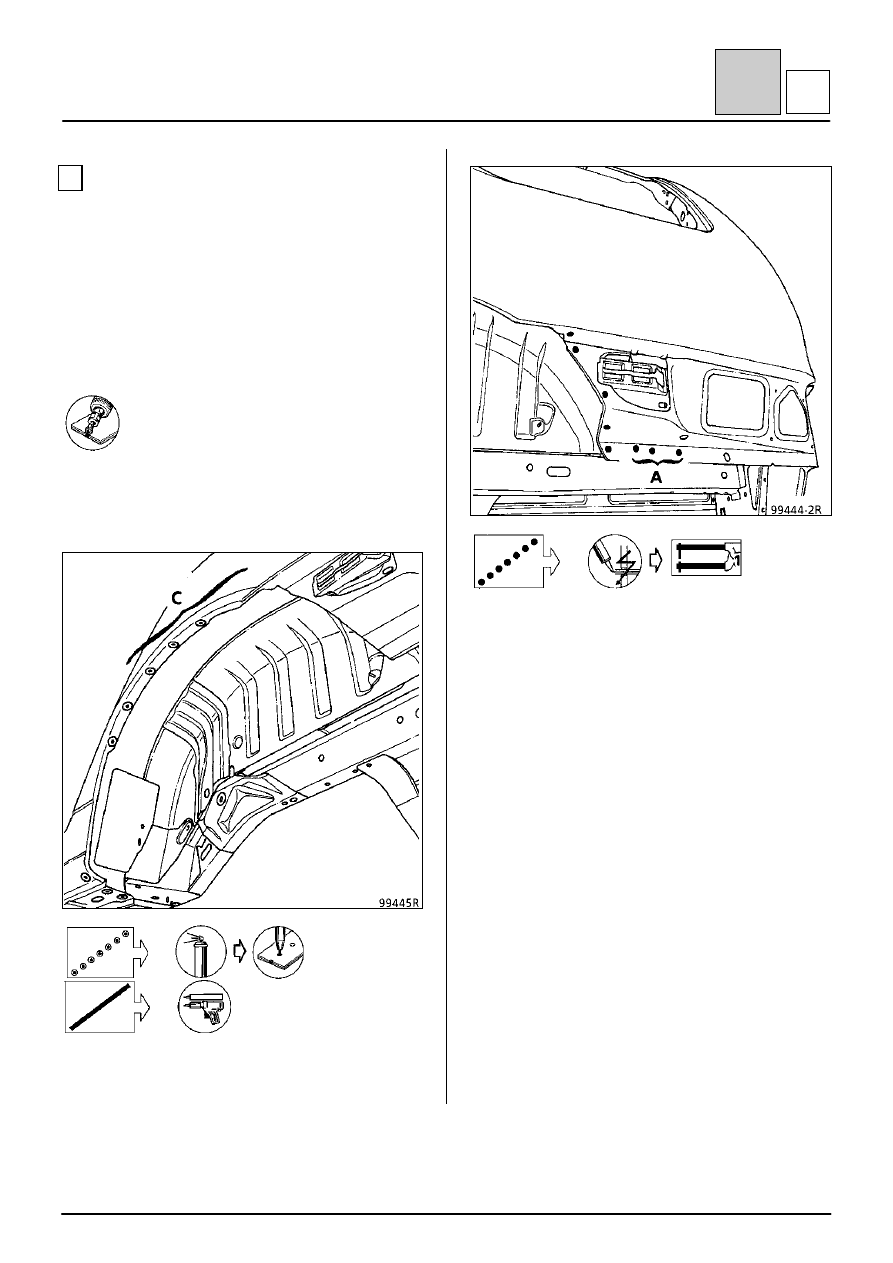

2

СОЕДИНЕНИЕ С НАРУЖНОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Панель крыла в сборе

0,8

Наружная колесная арка

0,7

Усилитель стойки двери

1,2

Задний пол

0,7

Удаление сварных соединений

16 точек электросварки листа
толщиной 0,8.
В месте (С) для отсоединения панели
крыла разогреть клеевой шов
ремонтным феном.

Сварка

ПРИМЕЧАНИЕ:
В месте (С) перед установкой панели крыла
нанести валик клеевой мастики.

ПРИМЕЧАНИЕ:
В месте (А) три точки сварки листов трех толщин:
0,8+0,7+0,7.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-3

4

4

A

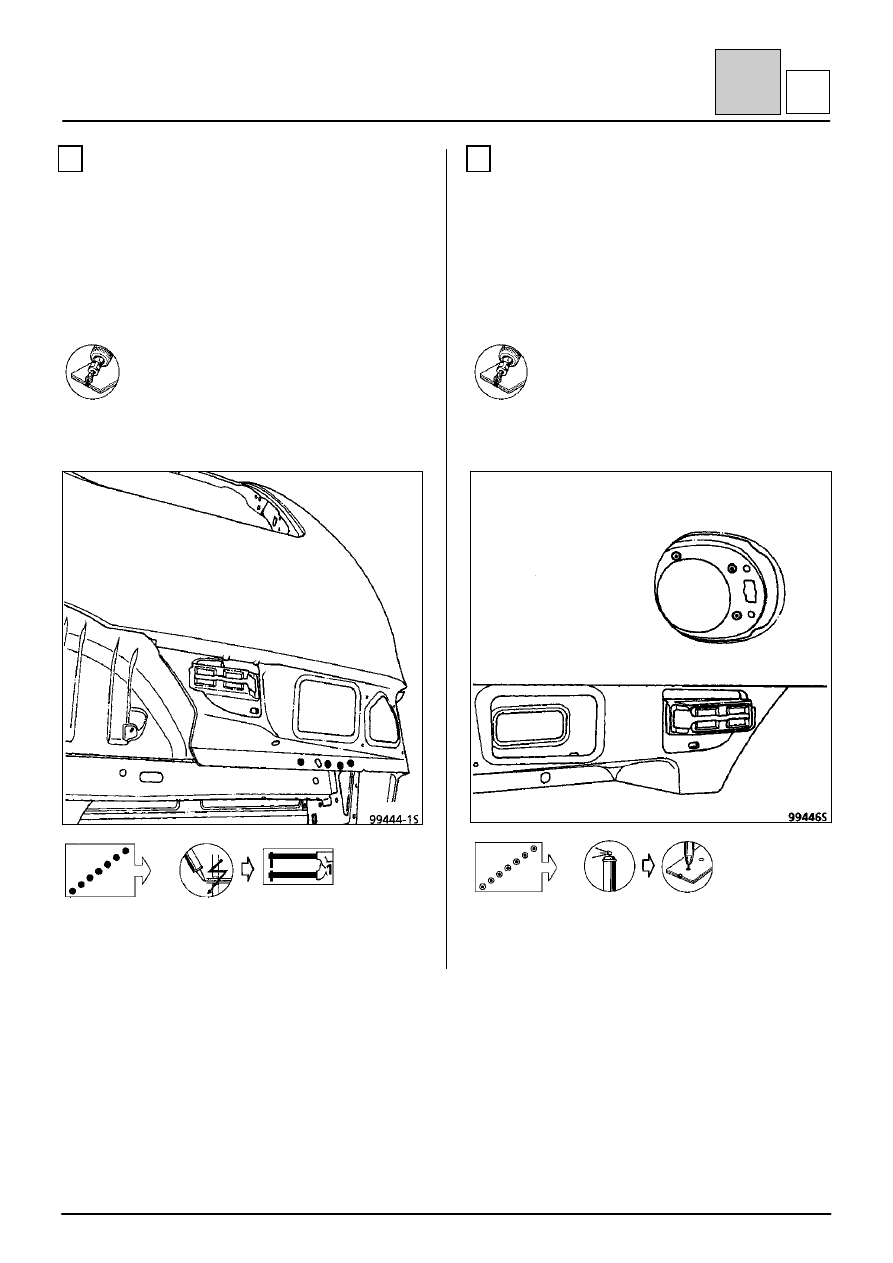

3

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ НАРУЖНОЙ
КОЛЕСНОЙ АРКИ

Толщина листового металла, мм

Панель крыла

0,8

Удлинитель наружной колесной арки

0,7

Удаление сварных соединений

4 точки электросварки листов
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 4 точки сварки листов трех толщин:
0,8+0,7+0,7.

4

СОЕДИНЕНИЕ С ПРАВОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Панель крыла

0,8

Колесная арка

0,8

Удаление сварных соединений

3 точки электросварки листов
толщиной 0,8

Сварка
