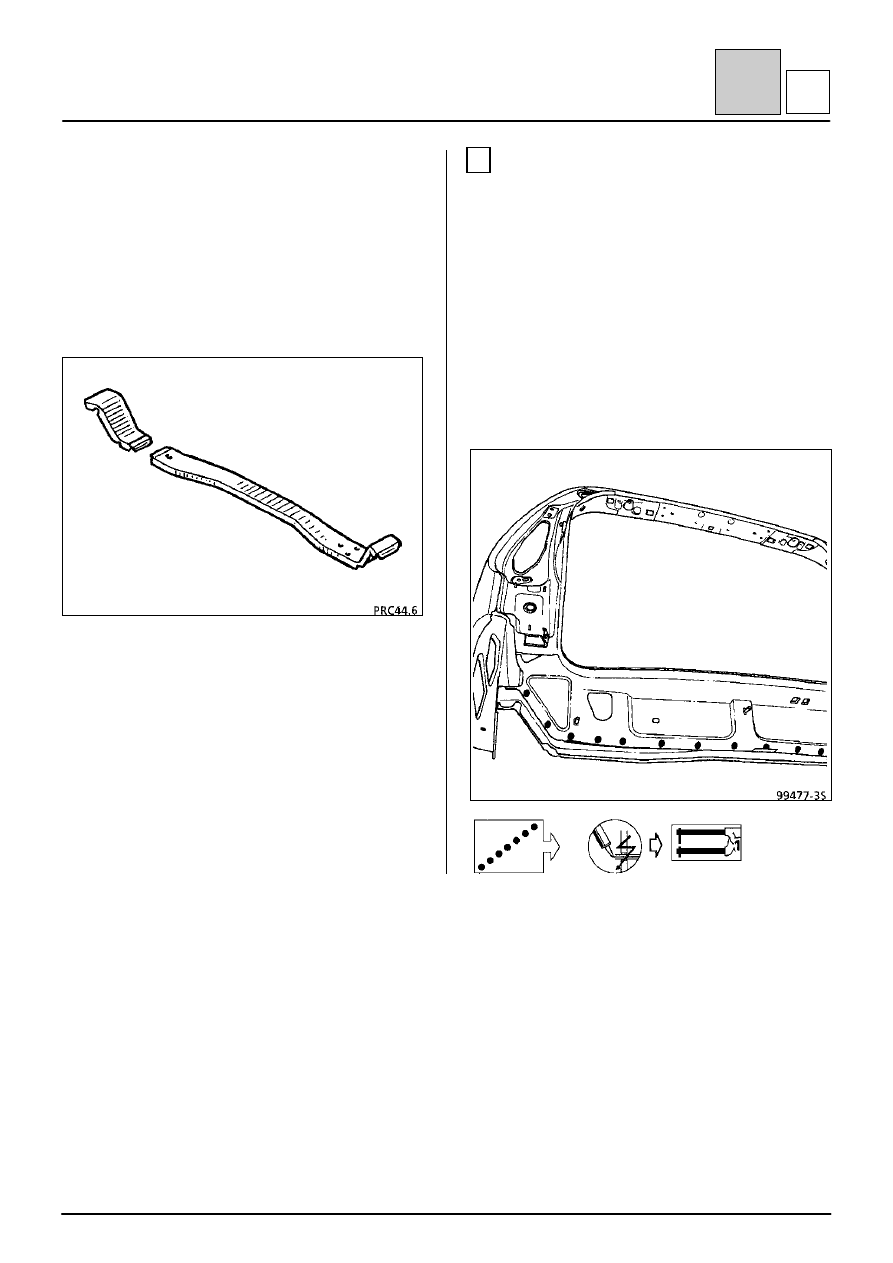

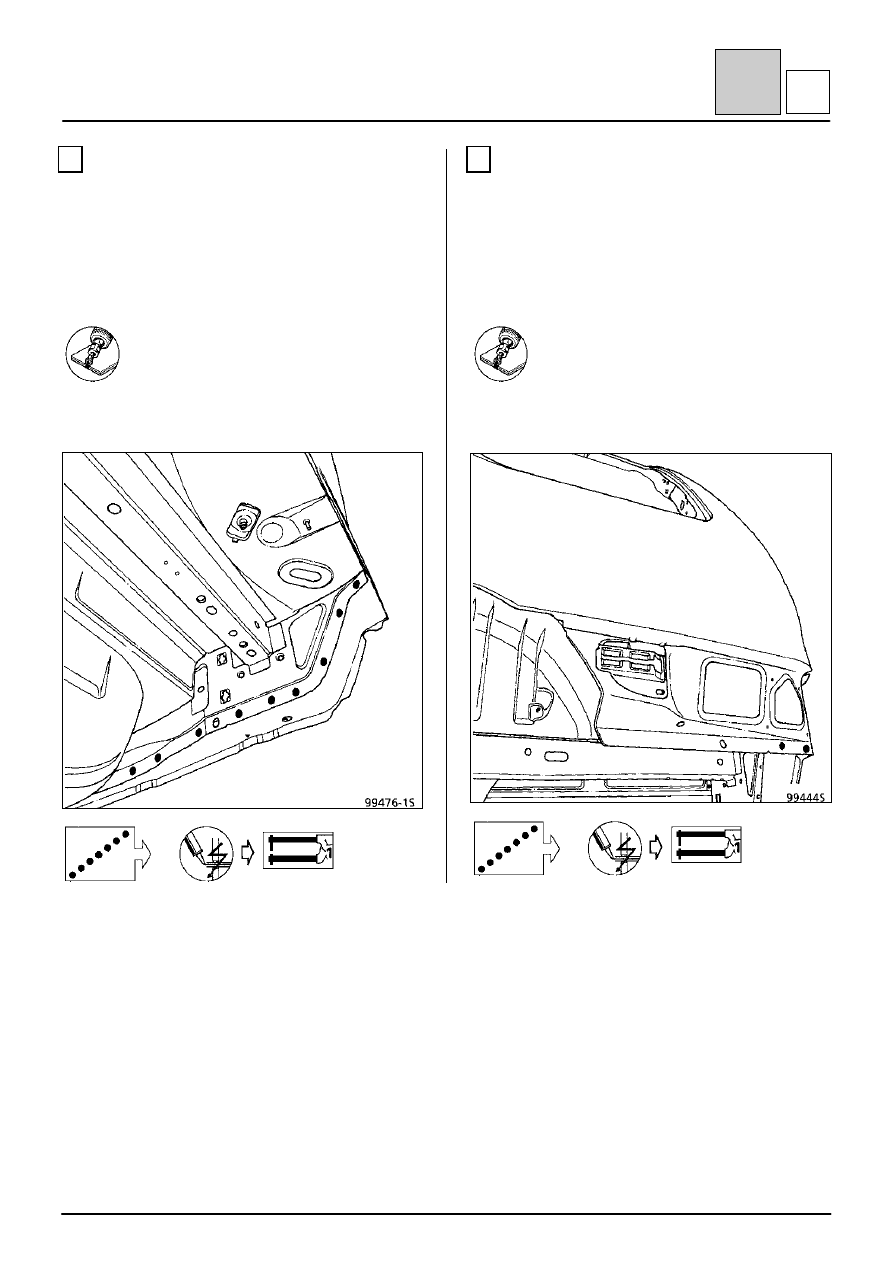

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена нижних накладок

44-16

4

4

F

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены задней
поперечины или панели задка.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ ЗАДКА

Толщина листового металла, мм

Нижняя накладка

0,7

Панель задка

0,8

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена нижних накладок

44-17

4

4

F

2

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ

Толщина листового металла, мм

Нижняя накладка

0,7

Задняя поперечина

1,2

Удаление сварных соединений

22 точки электросварки листа
толщиной 0,7

Сварка

3

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Нижняя накладка

0,7

Панель крыла

0,8

Удаление сварных соединений

2 точки электросварки листа толщиной
0,8 с каждой стороны

Сварка

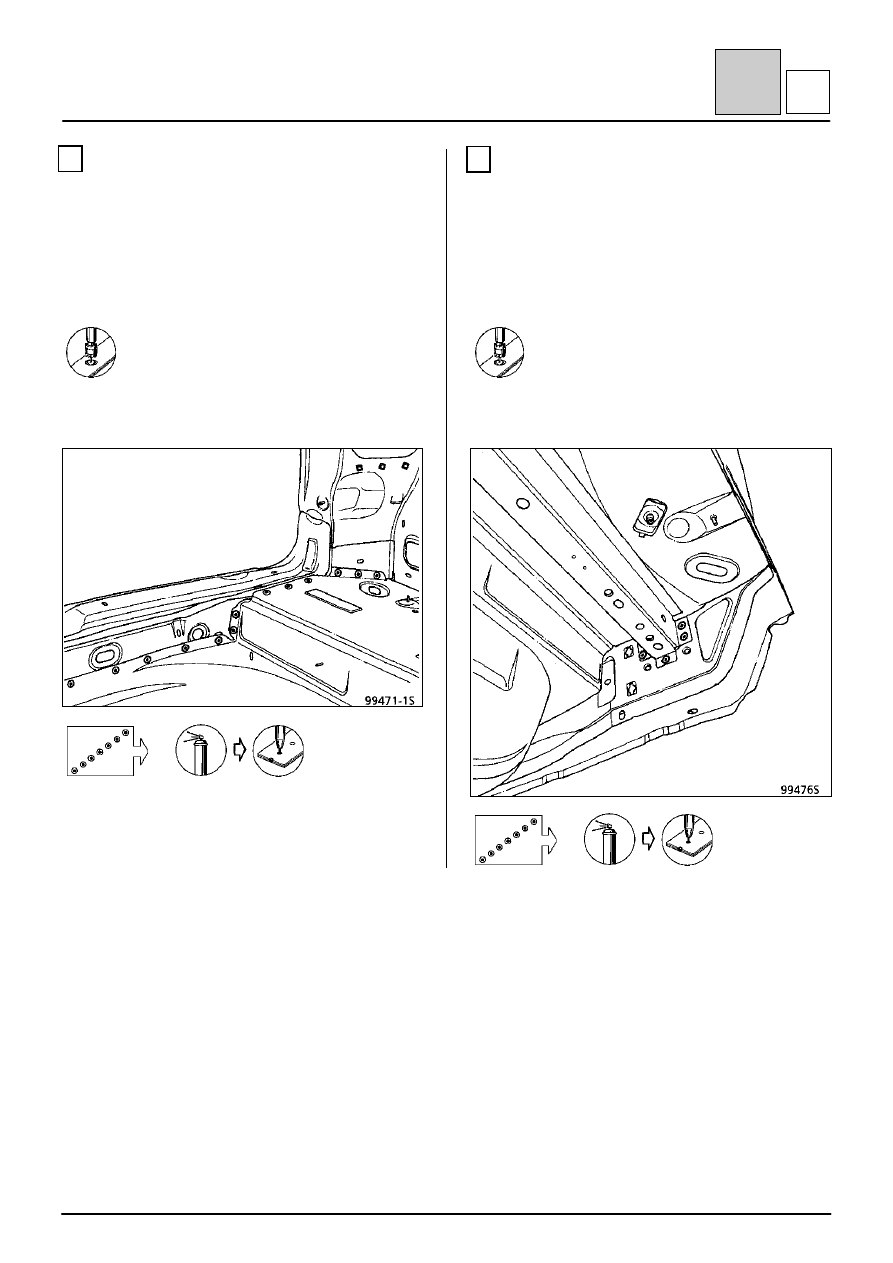

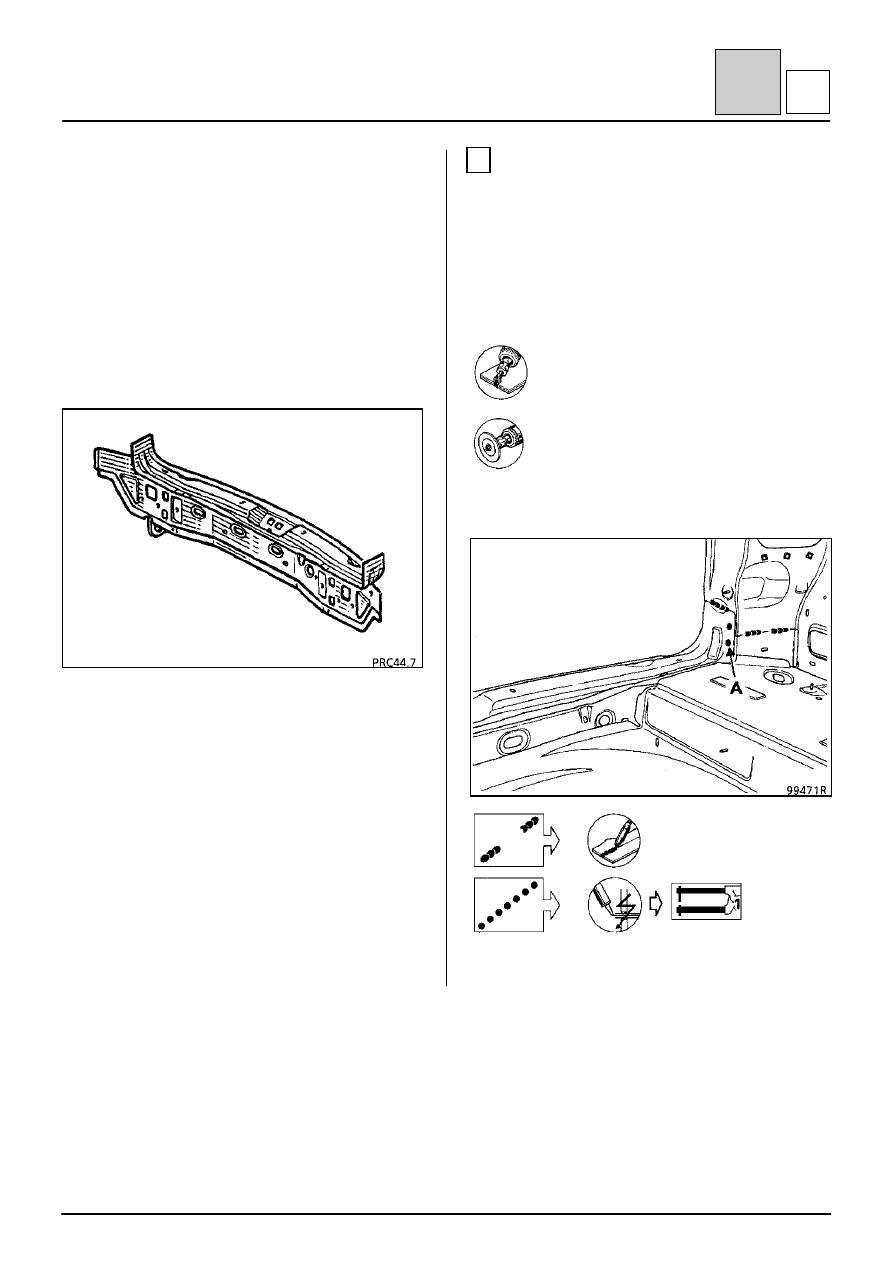

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней поперечины кузова

44-18

4

4

G

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели задка.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

– задняя поперечина,
– удлинитель пола,
– удлинители лонжеронов,
– усилители поперечины,
– буксировочная проушина.

ПРИМЕЧАНИЕ: при замене поперечины
установить накладки на удлинители лонжеронов.
Накладки заказываются отдельно.

После сборки поперечины с панелью задка
напылить во внутренние полости губчатый
полиуретан.

1

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель пола

1,2

Удлинитель колесной арки

0,7

Удаление сварных соединений

2 точки электросварки листа толщиной
1,2 с каждой стороны

3 сварных шва длиной 30 мм

Сварка

ПРИМЕЧАНИЕ: в месте (А) одна точка сварки
листов трех толщин: 1,2+0,7

×1,2.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней поперечины кузова

44-19

4

4

G

2

СОЕДИНЕНИЕ С ПОЛОМ

Толщина листового металла, мм

Пол

0,7

Поперечина

1,2

Удаление сварных соединений

26 точек электросварки листа
толщиной 0,7

Сварка

3

СОЕДИНЕНИЕ С ЗАДНИМ ЛОНЖЕРОНОМ

Толщина листового металла, мм

Лонжерон

1,2

Поперечина

1,2

Удаление сварных соединений

5 точек электросварки листа толщиной
0,7 с каждой стороны

Сварка
