МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

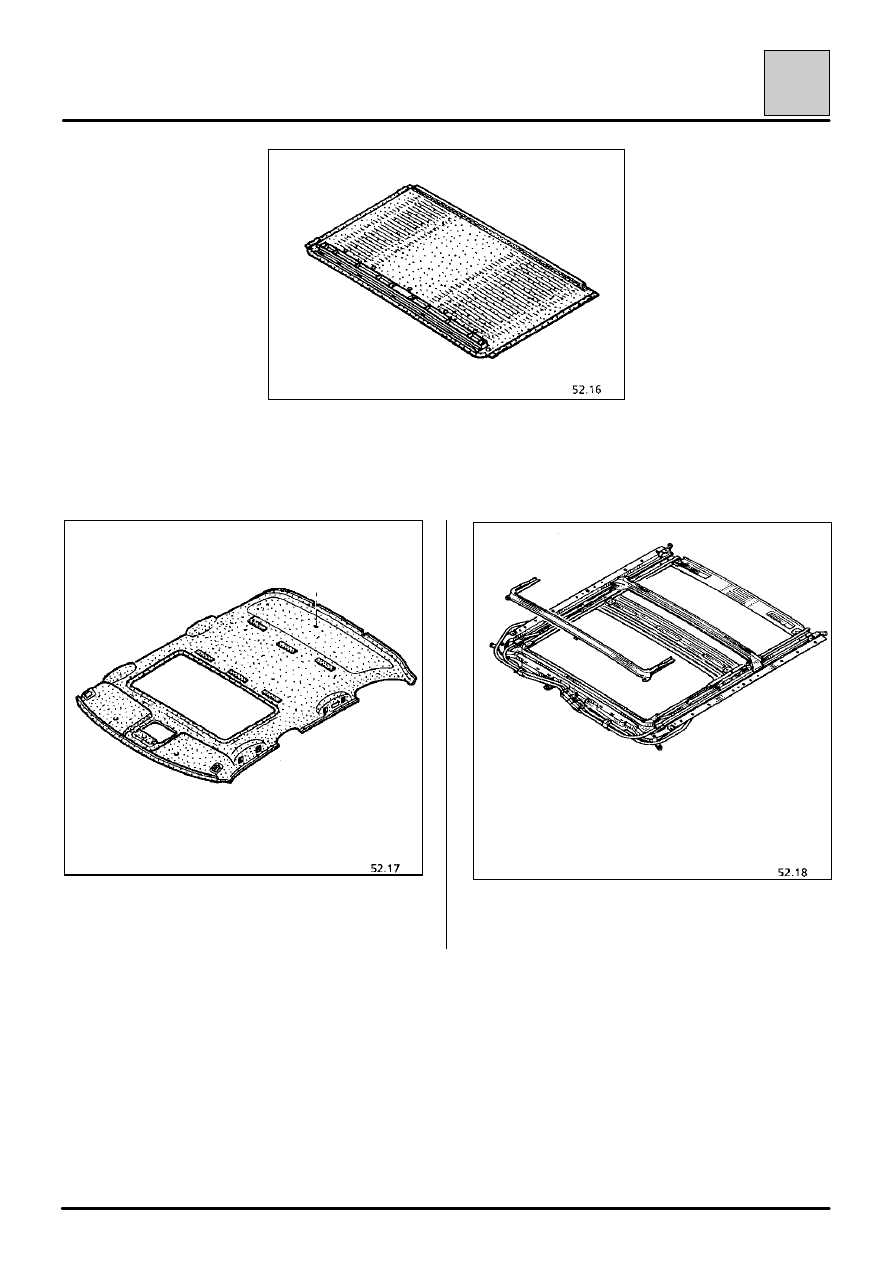

Экран

52-18

52

СНЯТИЕ

Выполняется после снятия обивки крыши.

Снимите механизм открывания люка крыши в
сборе.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Экран

52-19

52

Снимите поперечную направляющую с
дренажным желобом.

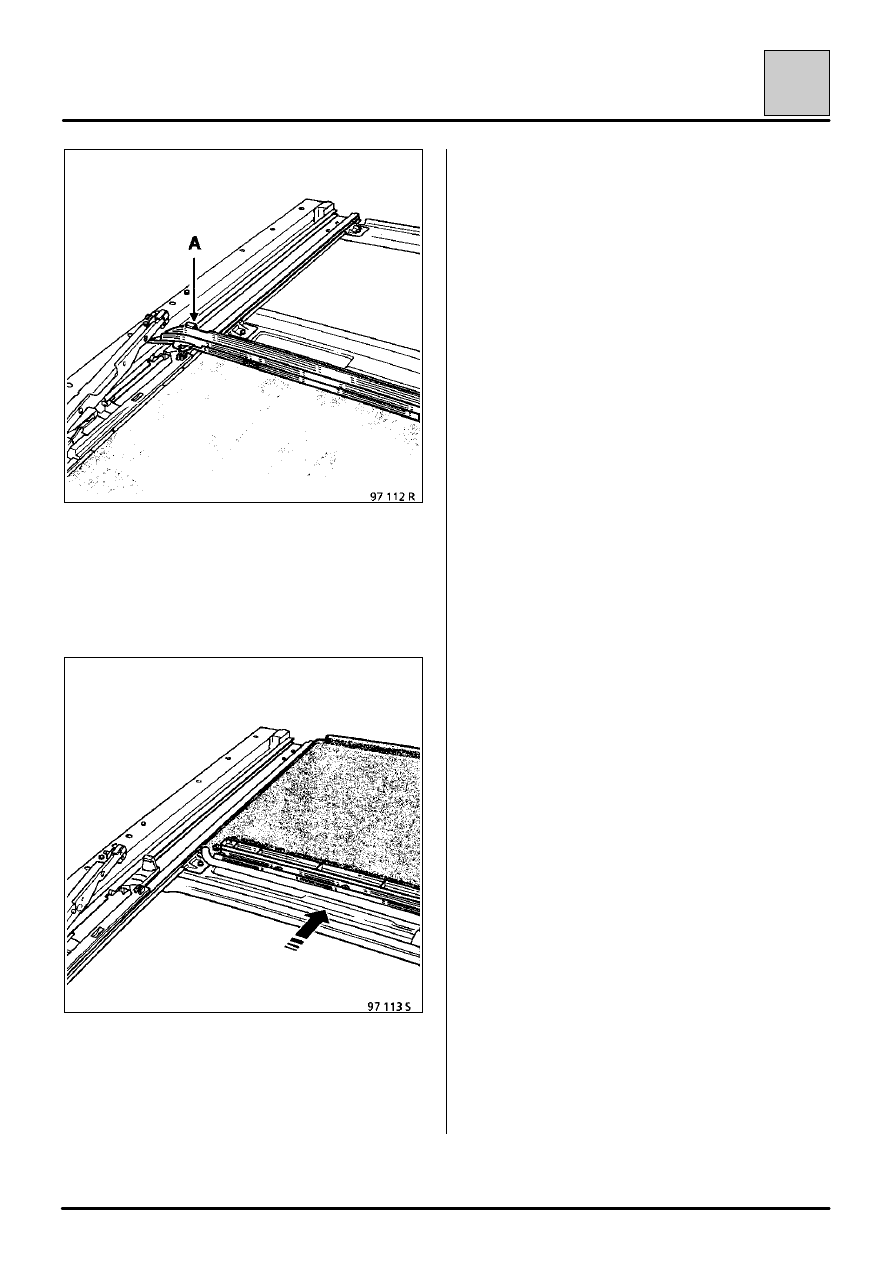

Осторожно открепите обе стороны направляющей
в точках (А) и снимите ее.

Продвиньте экран к задней части снятого в сборе
механизма открывания люка крыши.

ВНИМАНИЕ: Не повредите ткань экрана о
заднюю поперечину механизма.

Слегка приподнимите поперечину, чтобы
облегчить прохождение экрана.

УСТАНОВКА

Установите новый экран.

Будьте осторожны, чтобы не повредить боковые
скобы.

Закрепите направляющую для стока воды.

Установите механизм открывания люка крыши,
выполните испытание и перейдите к установке
обивки крыши.

ПРИМЕЧАНИЕ: После регулировки люк крыши
функционирует в любых положениях без какого-
либо дополнительного ручного воздействия на
подвижную панель.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Направляющие штифты

52-20

52

СНЯТИЕ

Установите подвижную панель в приоткрытом
положении.

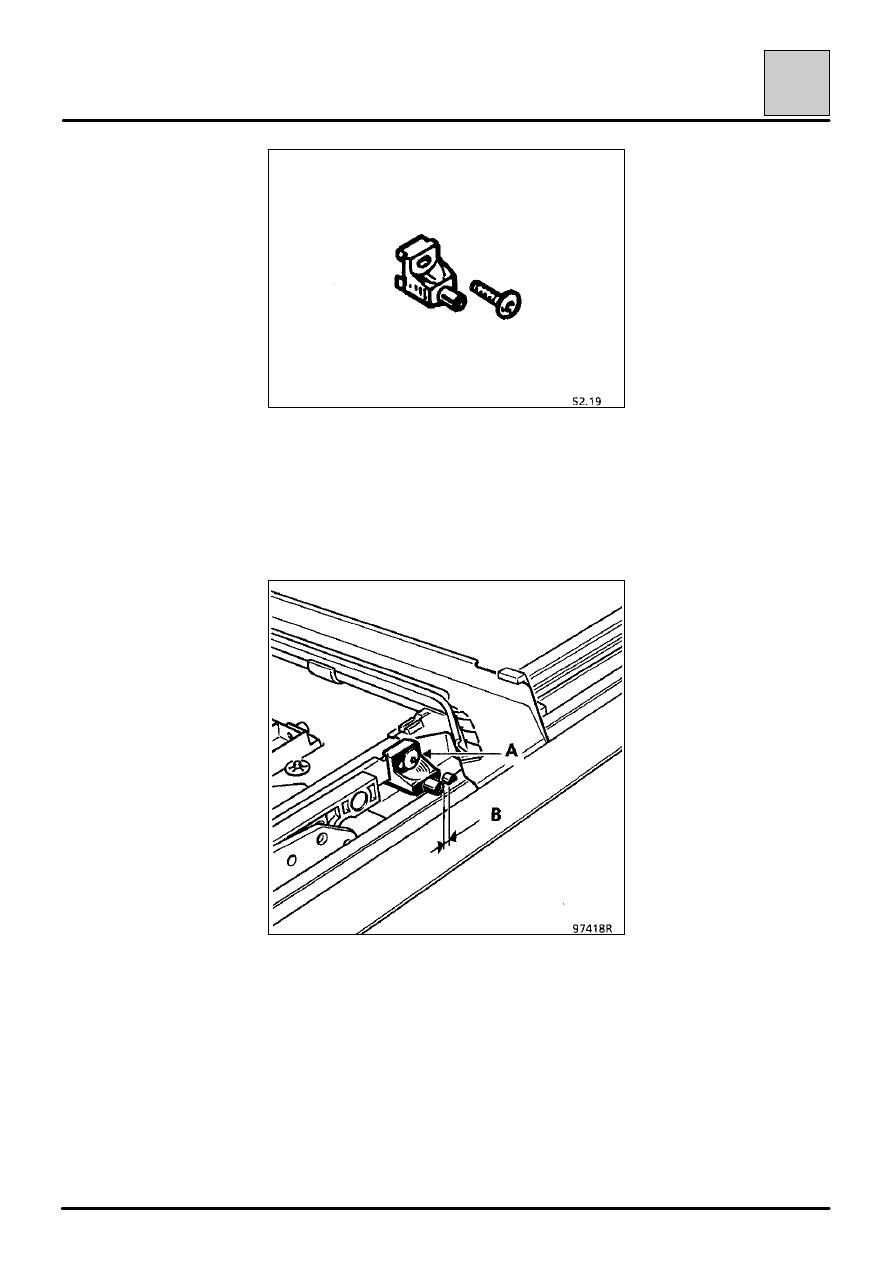

Нанесите метку и выверните винт (А) крепления
штифта.

При установке проверьте положение
направляющего штифта.
В = 0,5

± 0,1 мм.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Процедура регулирования нулевого положения

52-21

52

ВАЖНОЕ ЗАМЕЧАНИЕ: Данная регулировка
должна выполняться при всех случаях снятия-
установки каких-либо элементов механизма
открывания люка крыши.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ

ИНСТРУМЕНТ

Ключ угловой

BTR 4

Ключ угловой

Facom Torx 89-15

Снимите подвижную панель в соответствии с
методикой, описанной на странице 52-12.

Снимите накладку обивки крыши, чтобы
обеспечить доступ к электродвигателю.

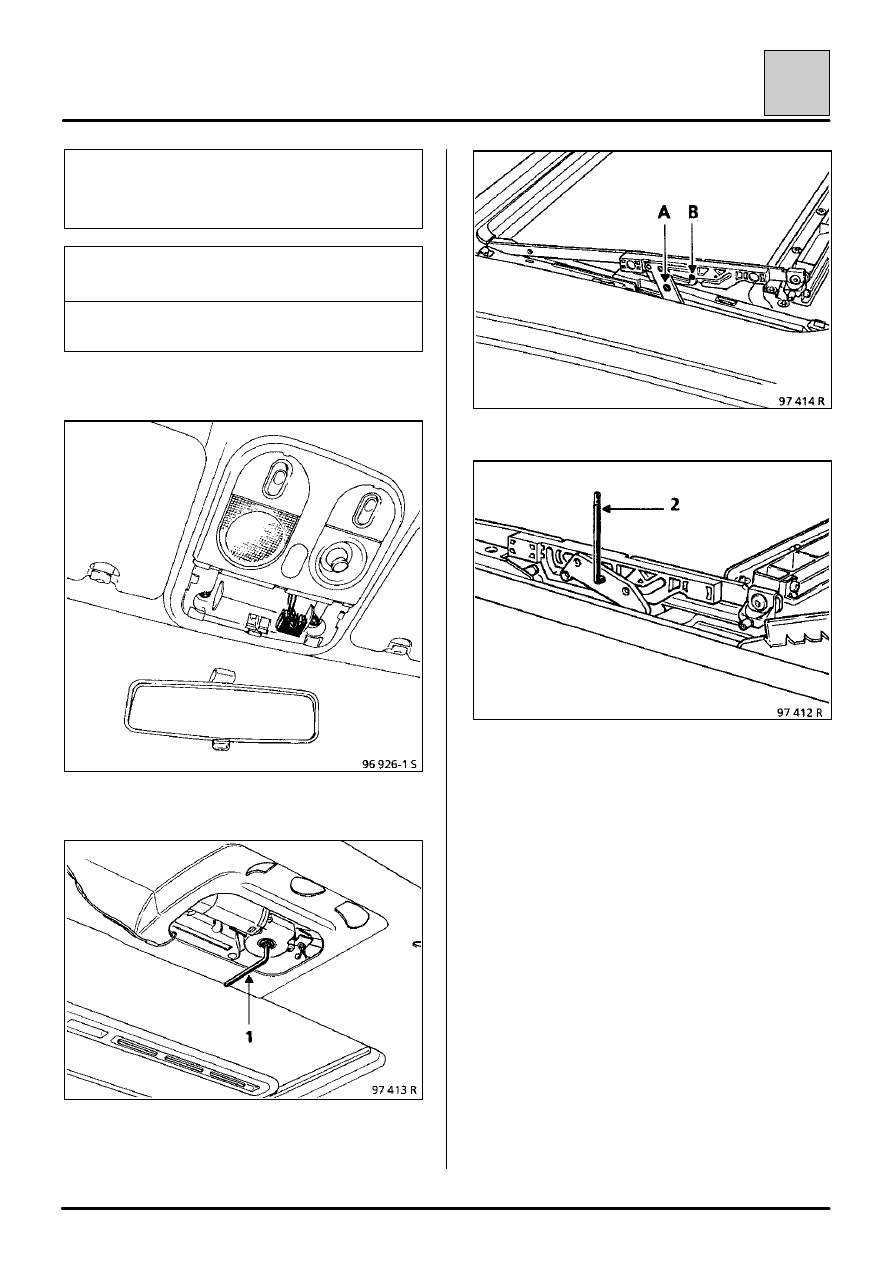

Приведите в действие механизм открывания люка
крыши вручную, как показано на рисунке выше, с
помощью ключа BTR 4. (1).

Вид отверстий А и В.

Воздействуя на механизм вручную, сделайте так,
чтобы отверстия А и В полностью совместились.
Проверьте это совмещение с помощью углового
ключа Facom Torx 89-15, как показано выше на
рисунке (2).
Не приводя в действие электропривод, выполните
такую же проверку с помощью ключа с другой
стороны.
Если отверстия не будут точно совмещены,
снимите электродвигатель и совместите
отверстия вручную.
Снова выполните проверку с другой стороны.
Когда отверстия точно совместятся по обеим
сторонам, установите электродвигатель,
подвижную панель и отрегулируйте ее положение
(см. страницу 52-13).
Выполните функциональную проверку уплотнения.

ПРИМЕЧАНИЕ: После регулировки механизм
люка крыши функционирует в любых положениях
без какого-либо дополнительного ручного
воздействия на подвижную панель.

Не забудьте проверить нулевую точку
электродвигателя.
