МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

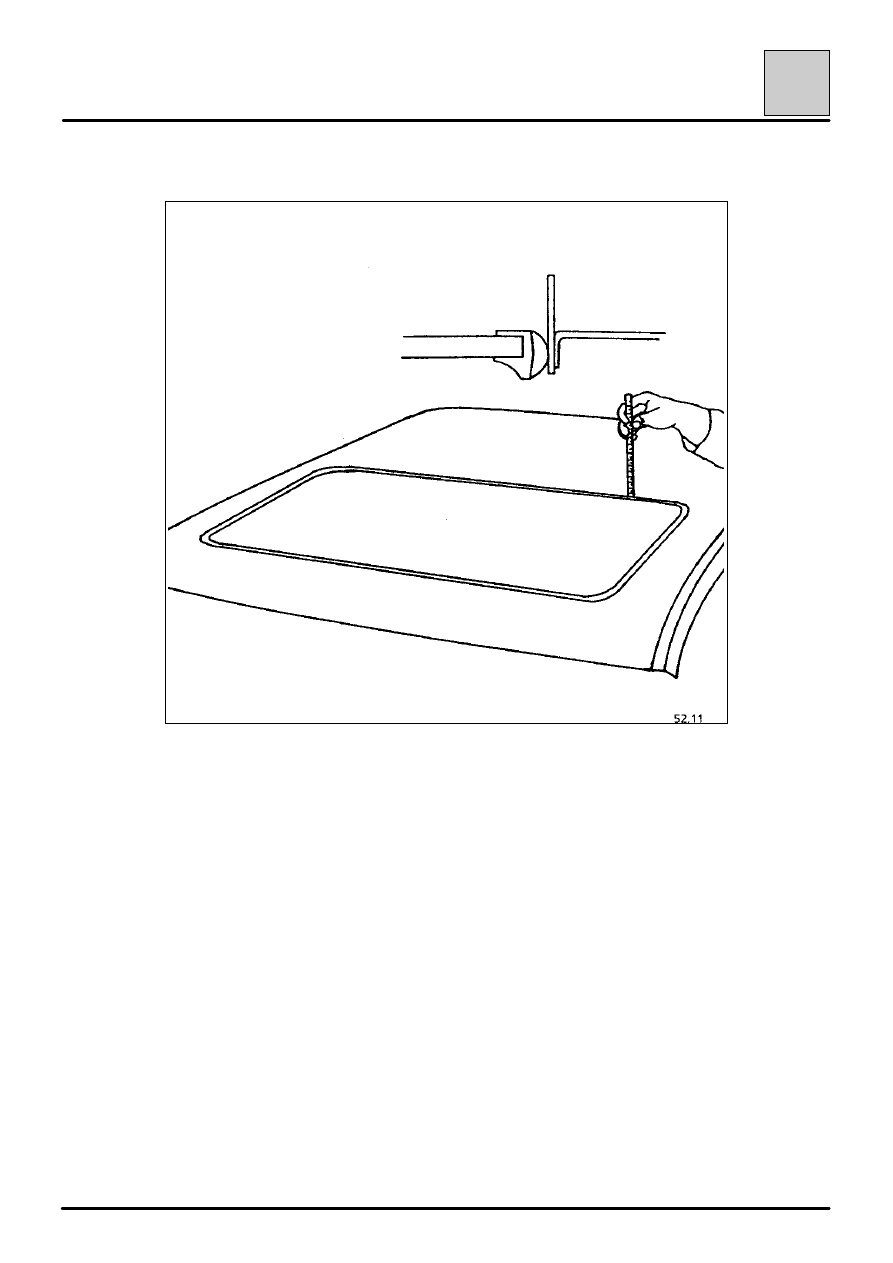

Регулировка подвижной панели люка крыши

52-14

52

РЕГУЛИРОВКА ПЕРЕДНЕГО, ЗАДНЕГО И БОКОВЫХ ЗАЗОРОВ

1) Регулировка Х:

Установите щупы 50

×25×2,5 по задней кромке

подвижной панели в зазор между
уплотнителем и кромкой отверстия в крыше.

2) Регулировка Z:

допуск заднего зазора:

1

0

0

+

допуск переднего зазора:

0

1

0

−

допуск бокового зазора:

1

0

0

+

Контроль осуществляется с каждой стороны в
трех точках.

Принимайте в расчет зазор между кромкой
отверстия в крыше и торцем уплотнителя
подвижной панели люка.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Регулировка подвижной панели люка крыши

52-15

52

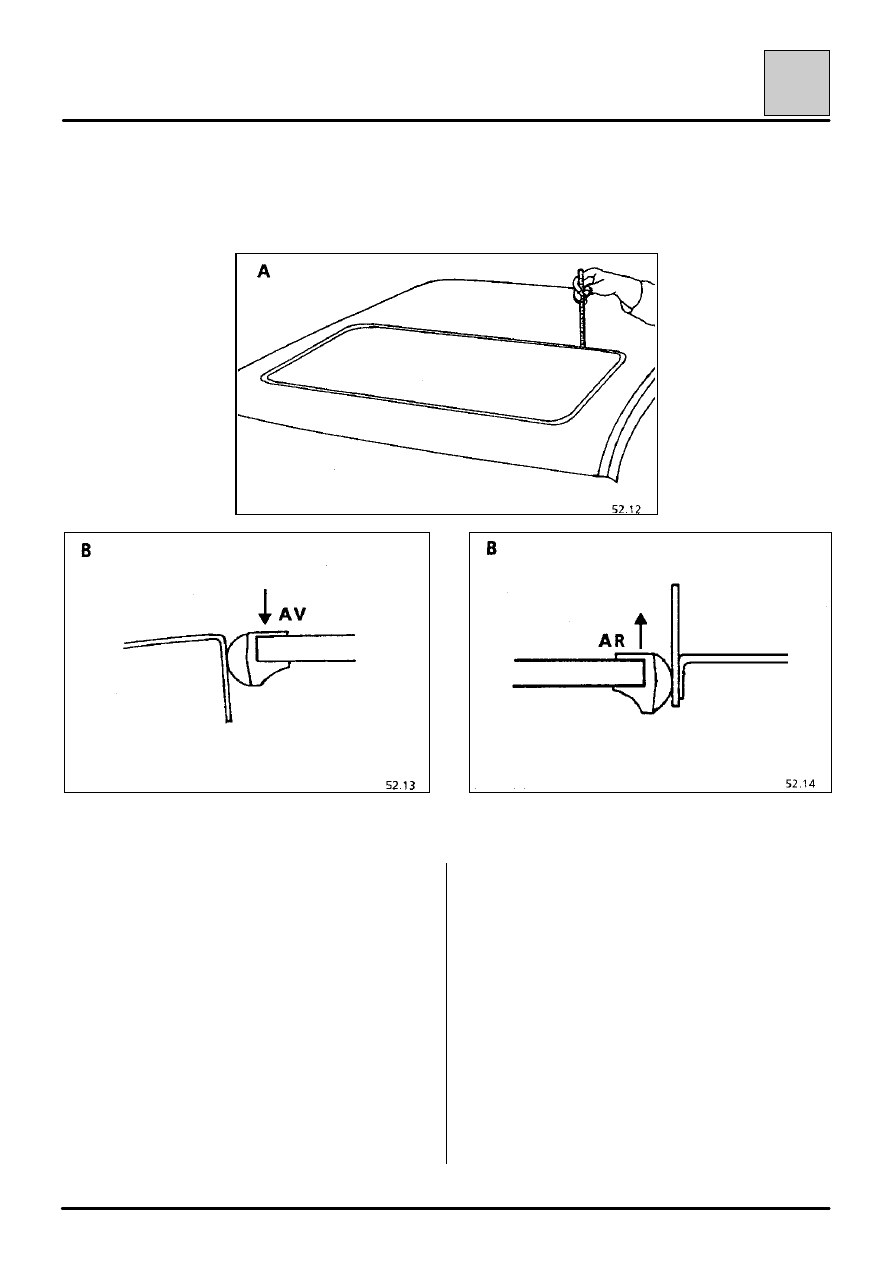

РЕГУЛИРОВКА ПО ВЫСОТЕ

Важное замечание: Всегда после снятия подвижной
панели перед ее установкой проверяйте регулировку
нулевого положения, как описано на странице 52-20.

Рис. 1

(AV = ПЕРЕДНЯЯ СТОРОНА)

Рис. 2

(AR = ЗАДНЯЯ СТОРОНА)

А) Регулировка Х:

С помощью щупа 50

×25×2,5 мм проверьте зазор

между уплотнителем на задней стороне
подвижной панели крыши и кромкой отверстия в
крыше.

В) Регулировка по высоте:
На задней стороне допускается выступание на
1 мм.
Рис. 2.
На передней стороне допускается заглубление на
1 мм.
Рис. 1.
На боковых линиях допускается выступание на
1 мм.
Рис. 2.

Принимайте в расчет зазор между кромкой
отверстия в крыше и торцем уплотнителя
подвижной панели люка.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Дефлектор

52-16

52

СНЯТИЕ

Снятие дефлектора выполняется после полного
снятия механизма открывания люка крыши (см.
страницу 52-8).

С помощью ключа BTR 4 отведите в сторону
механизм открывания.

Когда дефлектор будет освобожден, высверлите
две заклепки с помощью сверла

∅3,8 мм.

УСТАНОВКА

Установите новый дефлектор и крепящие его
заклепки.

ОЧЕНЬ ВАЖНОЕ ЗАМЕЧАНИЕ
Необходимо соблюдать порядок клепки,
показанный на рисунке. Сначала выполняется
установка передней заклепки (А). (Используйте
заклепки

∅3,8 мм)

После установки механизма открывания люка
крыши выполните испытание и установите обивку
крыши.

ПРИМЕЧАНИЕ: После регулировки люк крыши
функционирует в любых положениях без какого-
либо дополнительного ручного воздействия на
подвижную панель.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

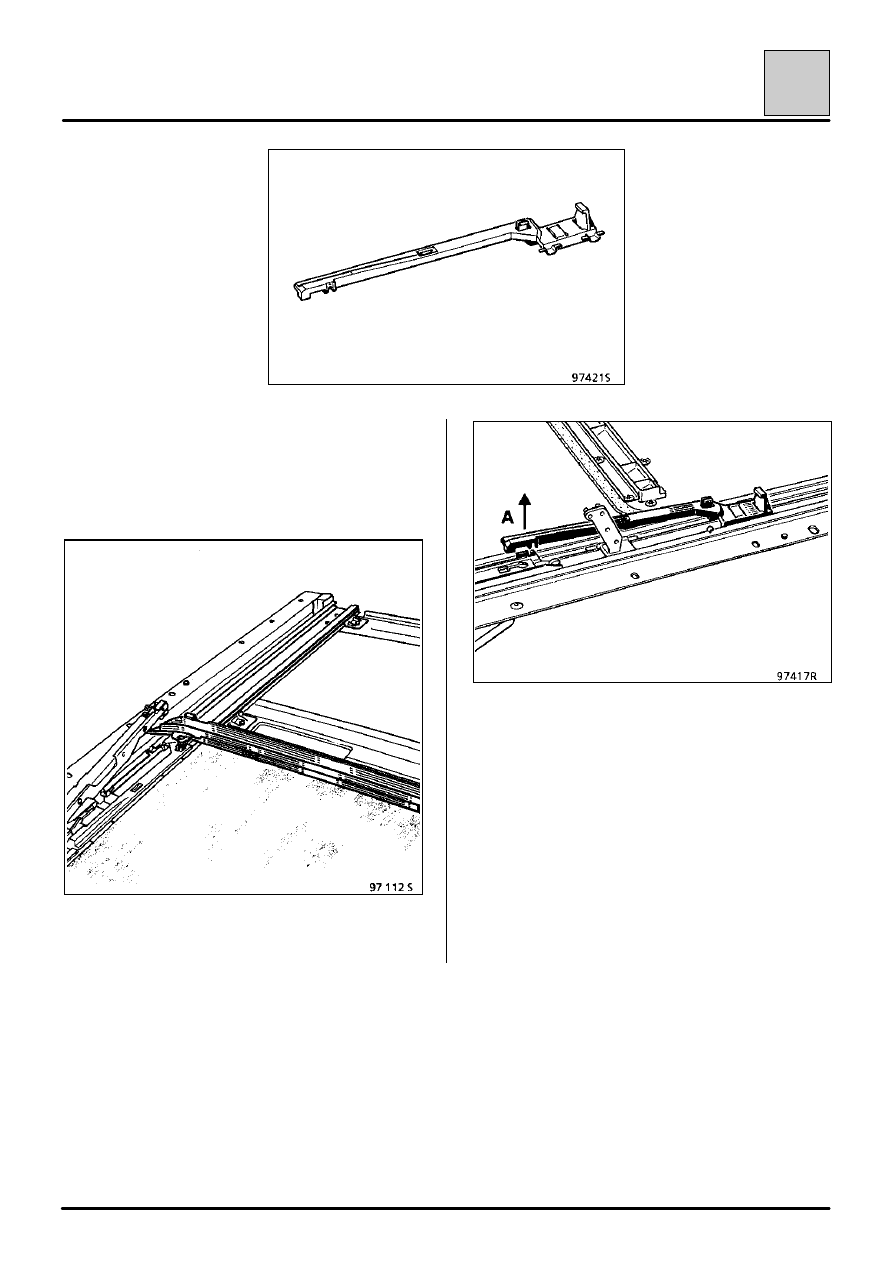

Кулиса

52-17

52

СНЯТИЕ

Снятие кулисы выполняется после снятия
механизма открывания люка крыши, как указано
на странице 52-8.

Снимите поперечную направляющую с
дренажным желобом.

Открепите кулису, подняв ее в точке (А).

Снимите кулису, продвинув ее назад.
