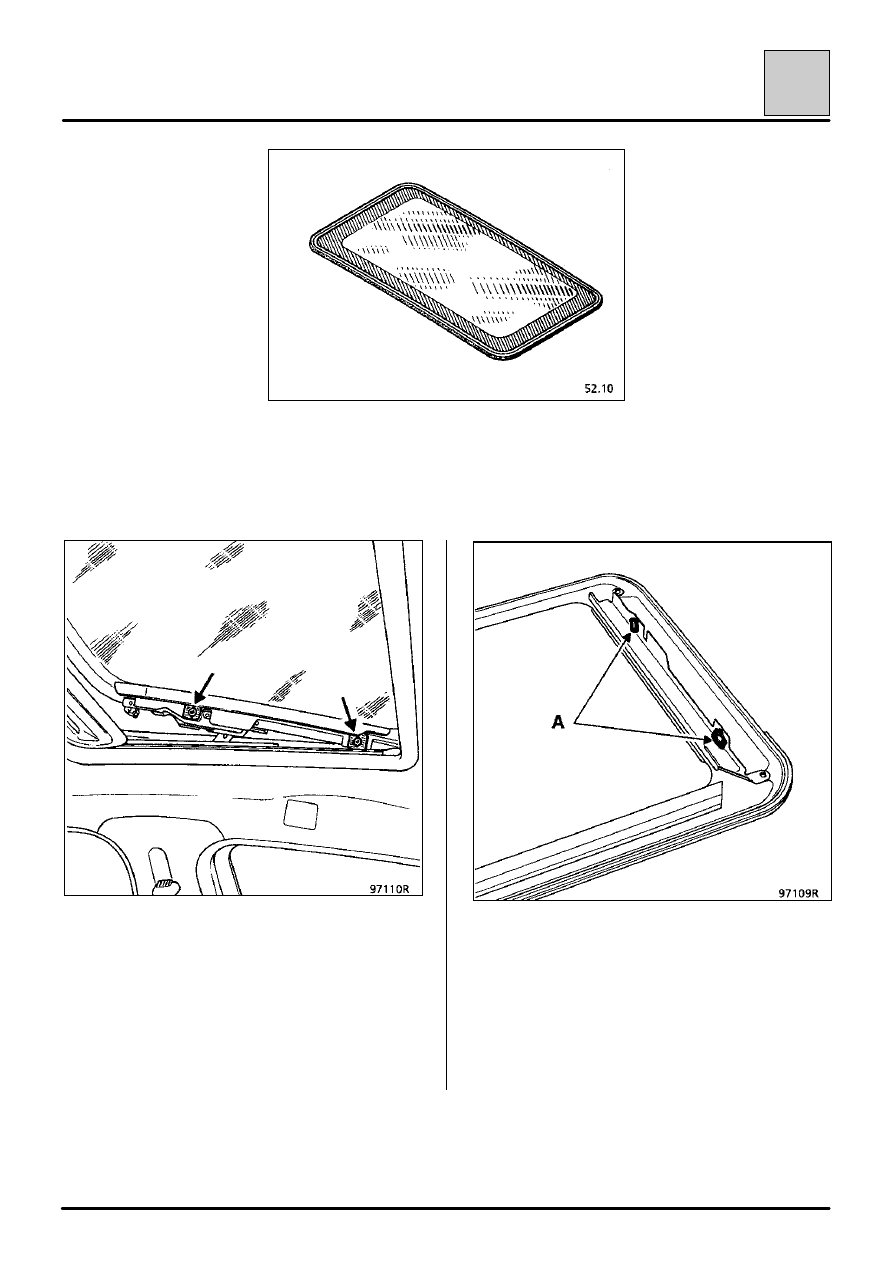

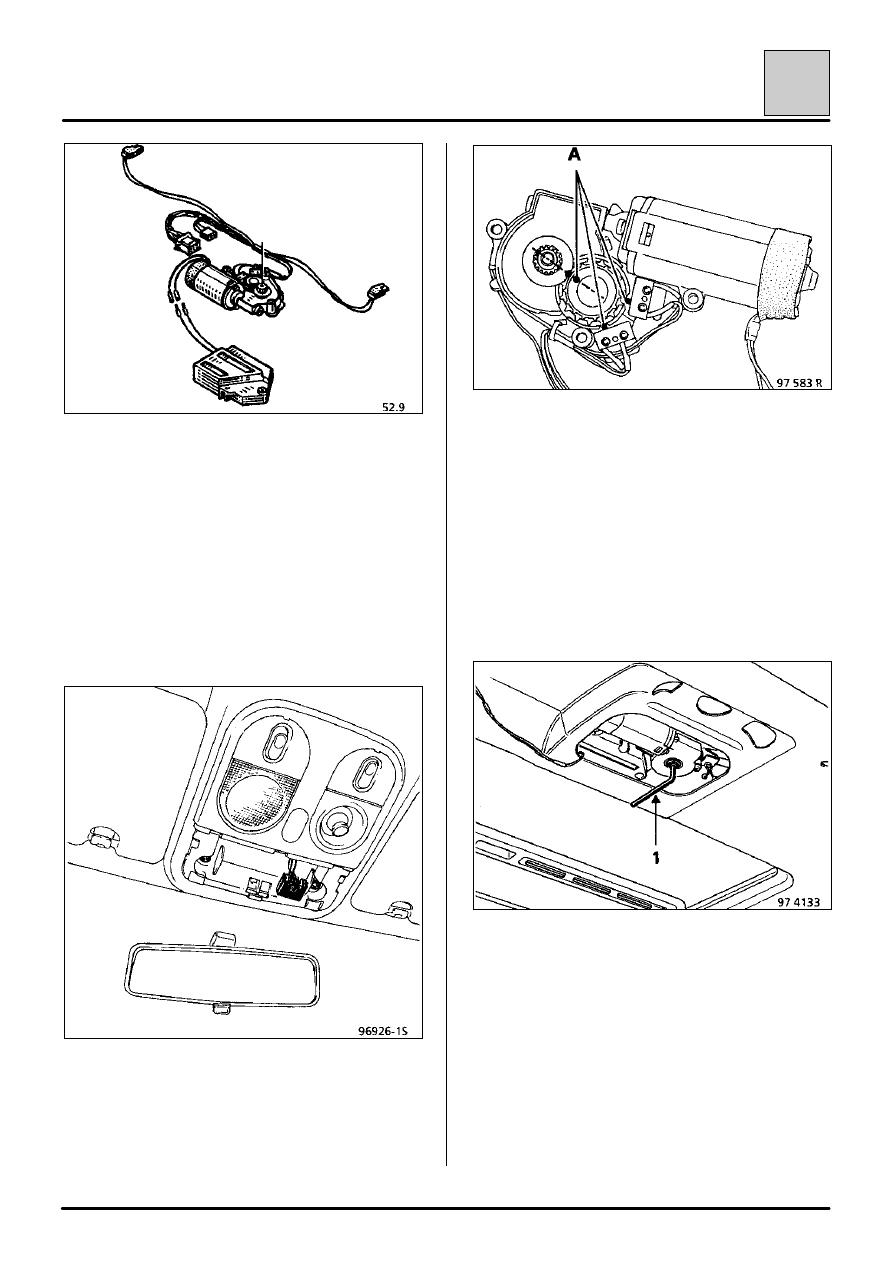

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

52-10

52

УСТАНОВКА

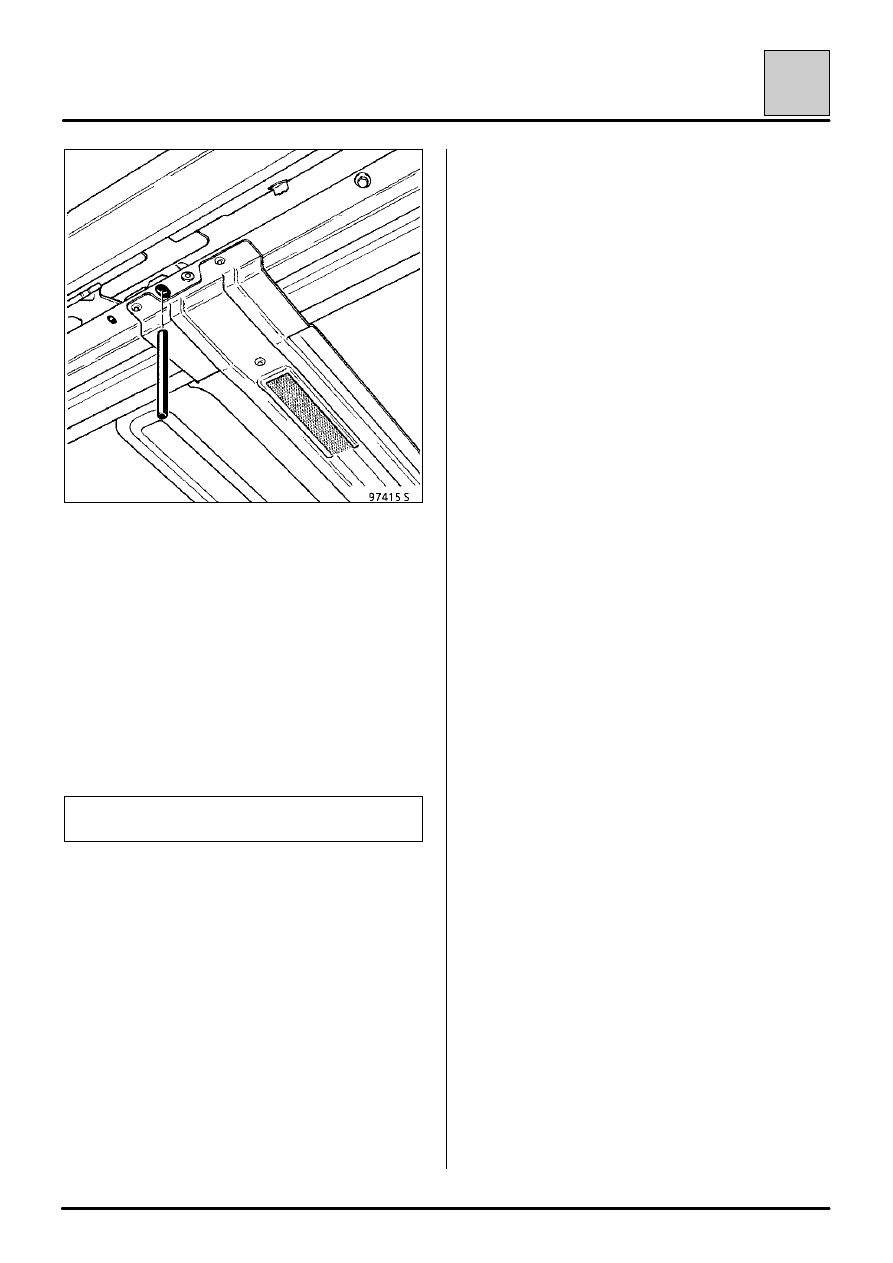

Перед установкой механизма открывания люка
крыши ослабьте затяжку болтов крепления
подвижной панели.

Действуя вдвоем, уставите этот механизм и
выполните его центровку на крыше с помощью
двух штифтов

∅10 мм.

Установите на место болты крепления.

Затяните четырнадцать болтов крепления,
действуя в крестообразной последовательности
(болты М 15 с шестигранной головкой).

ВАЖНОЕ ЗАМЕЧАНИЕ: Не забудьте
подсоединить дренажные трубки.

ПРИМЕЧАНИЕ: Если какой-либо из болтов
крепления не входит в свое гнездо и не
затягивается в нем, у вас есть возможность
поменять гнездо.
Воспользуйтесь гнездом, расположенным рядом,
оно предусмотрено для этой цели.

После установки выполняется:
– проверка регулировки нулевого положения в

соответствии с методикой на странице 52-20,

– регулировка подвижной панели, см. страницу

52-13,

– функциональное испытание уплотнения

крыши,

– установка обивки крыши.

ПРИМЕЧАНИЕ: После регулировки люк крыши
функционирует в любых положениях без какого-

либо дополнительного ручного воздействия на
подвижную панель.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Люк крыши

52-11

52

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления механизма
открывания люка крыши

5,5

(максимум)

ПОДГОТОВКА ОБИВКИ КРЫШИ К УСТАНОВКЕ

Перед установкой обивки крыши проверьте
состояние двухсторонней клейкой ленты. При
необходимости нанесите ее заново.

УСТАНОВКА ОБИВКИ КРЫШИ

Внесите обивку крыши внутрь салона через проем
двери задка, максимально продвиньте к
ветровому стеклу так, чтобы обивка села под
верхние части накладок стоек.

Прижмите обивку к крыше, чтобы произошло
сцепление элементов крепления из материала
«Velcro» и прилипание двухсторонней клейкой
ленты.

Закрепите верхние части накладок стоек.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Электродвигатель привода люка крыши

52-12

52

При всех случаях снятия электродвигателя и

механизма открывания люка крыши проверяйте

их нулевые точки или выполняйте их регулировку,

как описано на странице 52-20.

Информацию о системе, предотвращающей

заедание, см. в техническом руководстве

M.R. 307, глава 87.

Замена электродвигателя может быть

обусловлена возникновением следующих двух

ситуаций: электродвигатель не работает, при этом

люк крыши закрыт, или электродвигатель не

работает, при этом люк крыши открыт.

ЛЮК КРЫШИ ЗАКРЫТ

Снимите накладку обивки крыши, расположенную

на крыше, и подвижную панель механизма

открывания люка крыши.

Снимите электродвигатель (крепится 3 винтами

«торкс» на 20)

Открепите реле от его кронштейна.

Отсоедините электродвигатель и извлеките его.

Проверьте и отрегулируйте нулевую точку (если

необходимо).

Независимо от того, новый электродвигатель

или нет, три точки (А) должны находиться в

положении, показанном на рисунке выше.

Регулировка этого положения выполняется

вручную с помощью ключа BTR 4.

Установите электродвигатель на место и

проверьте нулевую точку механизма, как сказано

на странице 52-20.

ЛЮК КРЫШИ ОТКРЫТ

Снимите те же детали, о которых говорилось

выше.

Закройте люк крыши вручную с помощью ключа

BTR 4 и выполните те же операции, о которых

говорилось выше.

Когда электродвигатель будет установлен, а

нулевая точка отрегулирована, установите на

место подвижную панель.

Отрегулируйте ее положение в соответствии с

процедурой, описанной на странице 52-13.

Выполните функциональное испытание

уплотнения и установите на место снятые детали.

ПРИМЕЧАНИЕ: После регулировки люк крыши

функционирует в любых положениях без какого-

либо дополнительного ручного воздействия на

панель.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Панель люка крыши

52-13

52

Момент затяжки: 4,25

±±±± 20% Н⋅⋅⋅⋅м

СНЯТИЕ

Выверните четыре винта крепления.

Обратите внимание на небольшие подкладки (А).

После установки механизма открывания люка
крыши выполните его регулировку.

ПРИМЕЧАНИЕ: После регулировки люк крыши
функционирует в любых положениях без какого-
либо дополнительного ручного воздействия на
подвижную панель.
