МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Привод замка капота

52-2

52

СНЯТИЕ (продолжение)

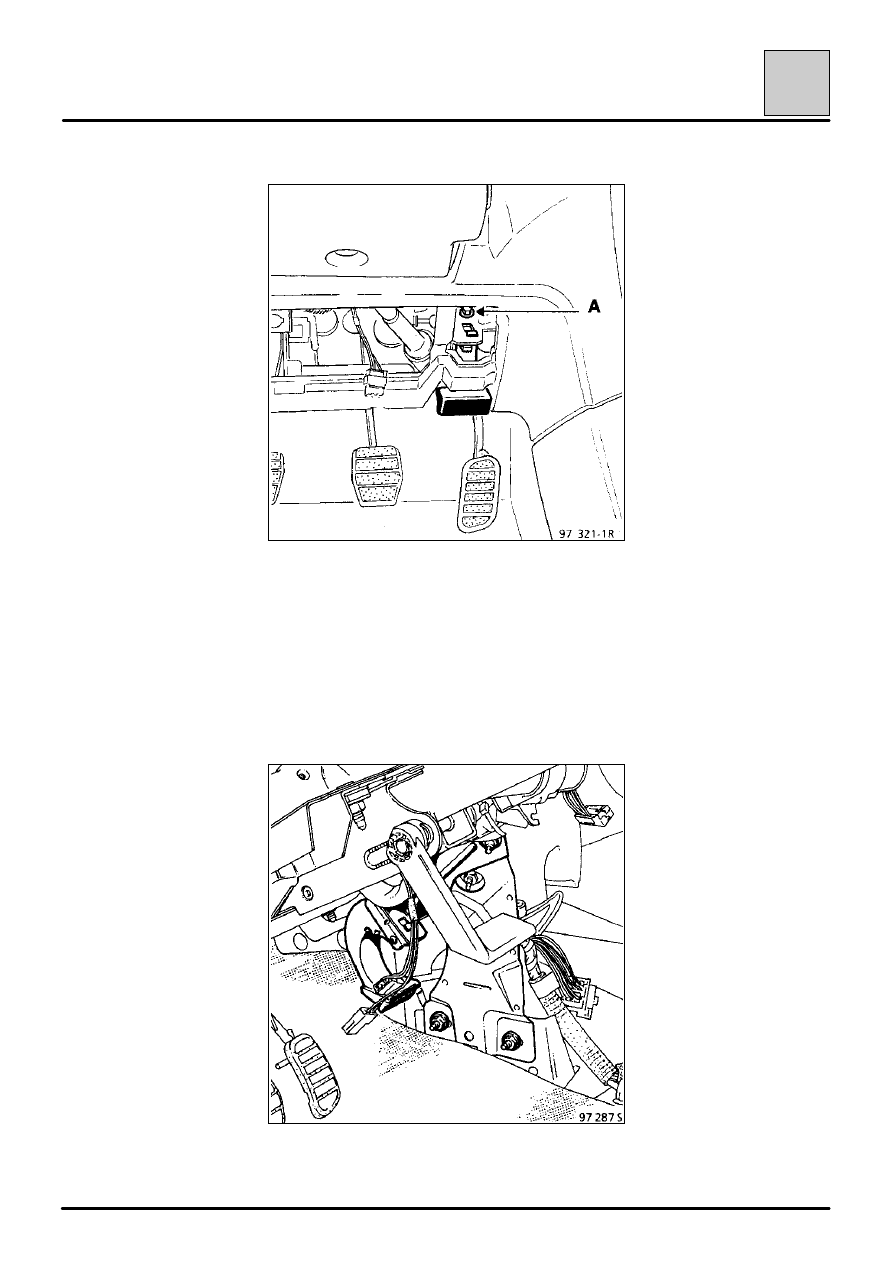

Выверните болт (А) крепления ручки.

Извлеките трос, протянув его внутрь салона
автомобиля через щит, отделяющий салон от
моторного отсека.

ПРИМЕЧАНИЕ: При установке слегка смажьте
втулку (В), чтобы она легче установилась на
своем месте.

Вид при снятой панели приборов.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок и защелка замка капота

52-3

52

СНЯТИЕ

Снятие и регулировка защелки замка капота (А).
Снятие и регулировка замка (В).
Рычаг предохранительной блокировки (С).

ВНИМАНИЕ: Очень важное замечание.
Удостоверьтесь, что рычаг предохранительной
блокировки правильно установлен и нормально
функционирует.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

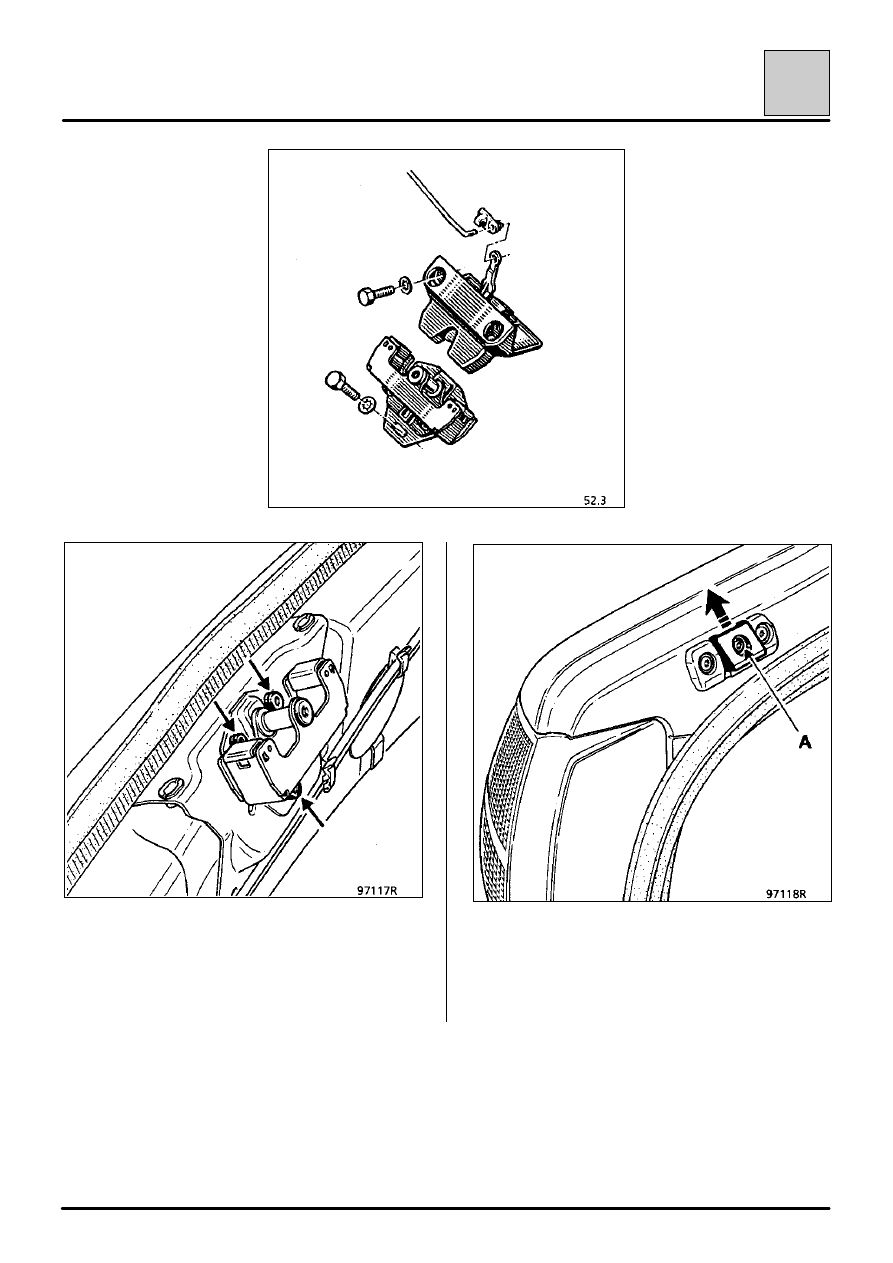

Замок и защелка замка двери задка

52-4

52

Три винта крепления и регулировки положения
защелки замка.

Регулировка бокового зазора:

Ослабьте затяжку гайки (А) и отрегулируйте
положение правого и левого боковых буферов
двери задка.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

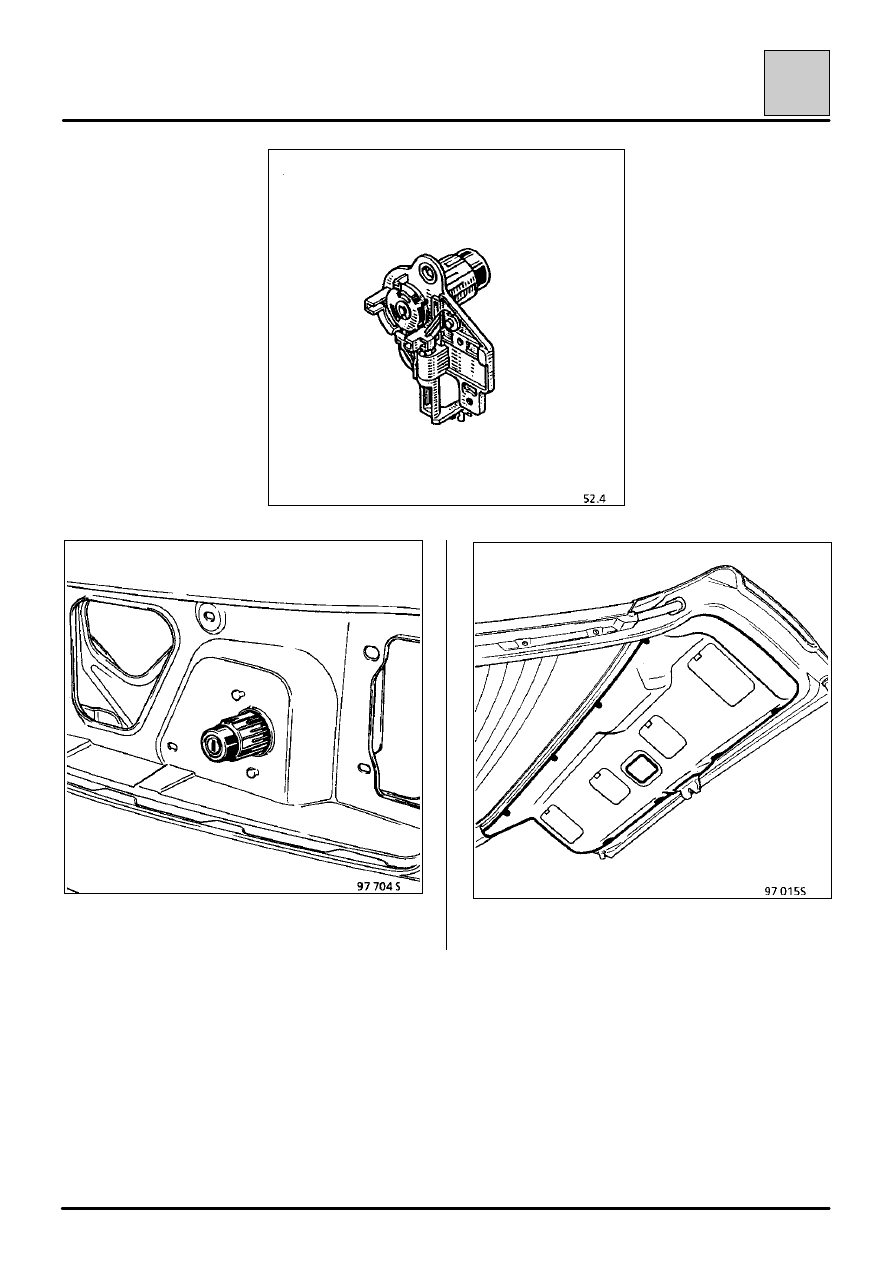

Цилиндр замка двери задка

52-5

52

Вид сзади при снятых фонарях.

После снятия накладки двери задка кузова.
