МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

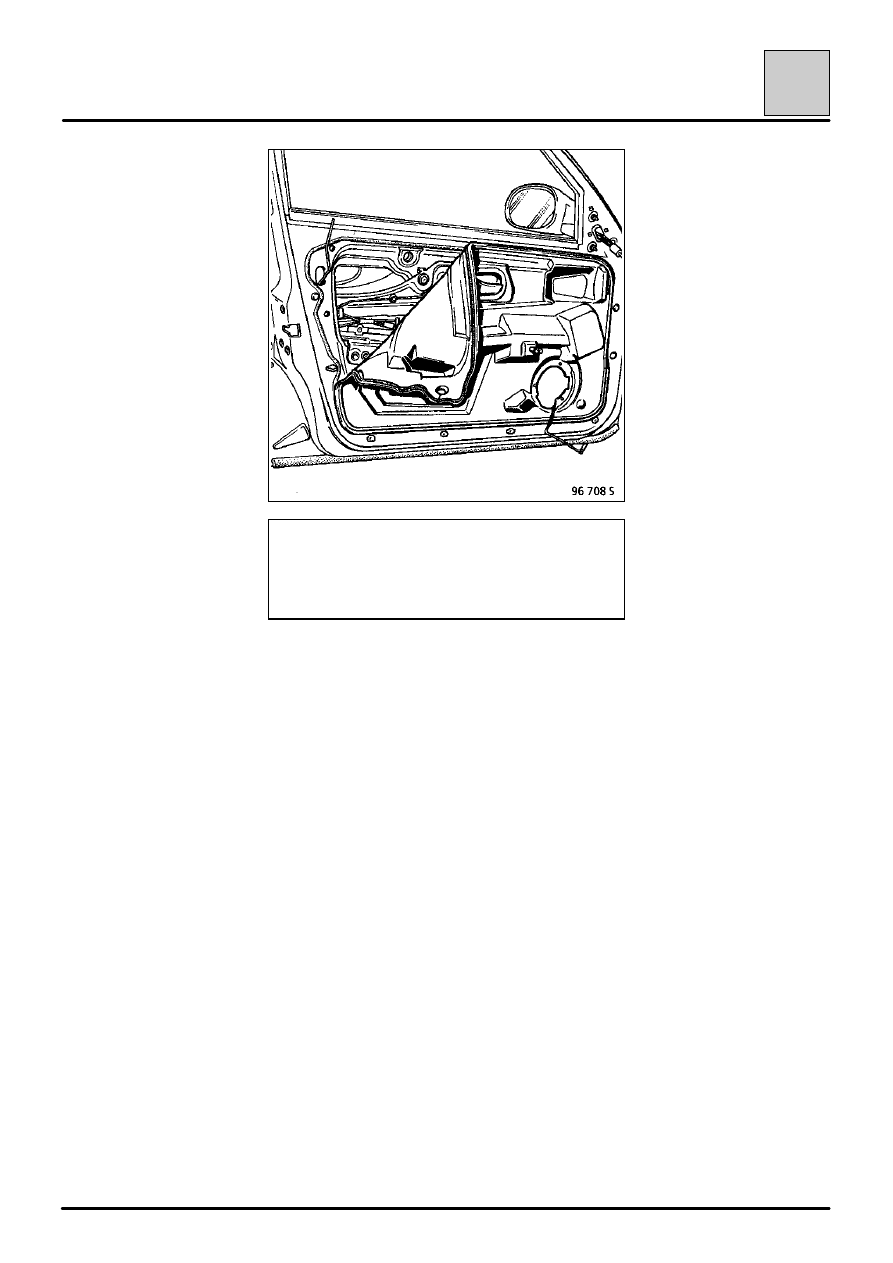

Стеклоподъемник задней двери

51-16

51

ВАЖНОЕ ЗАМЕЧАНИЕ:
Для обеспечения надежного уплотнения
необходимо после каждого снятия менять
виниловый формованный уплотнитель и
валик мастики.

ПРИМЕЧАНИЕ: При установке несущей панели
дверных механизмов соблюдайте порядок
затяжки резьбовых соединений, указанный на
странице 51-19.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

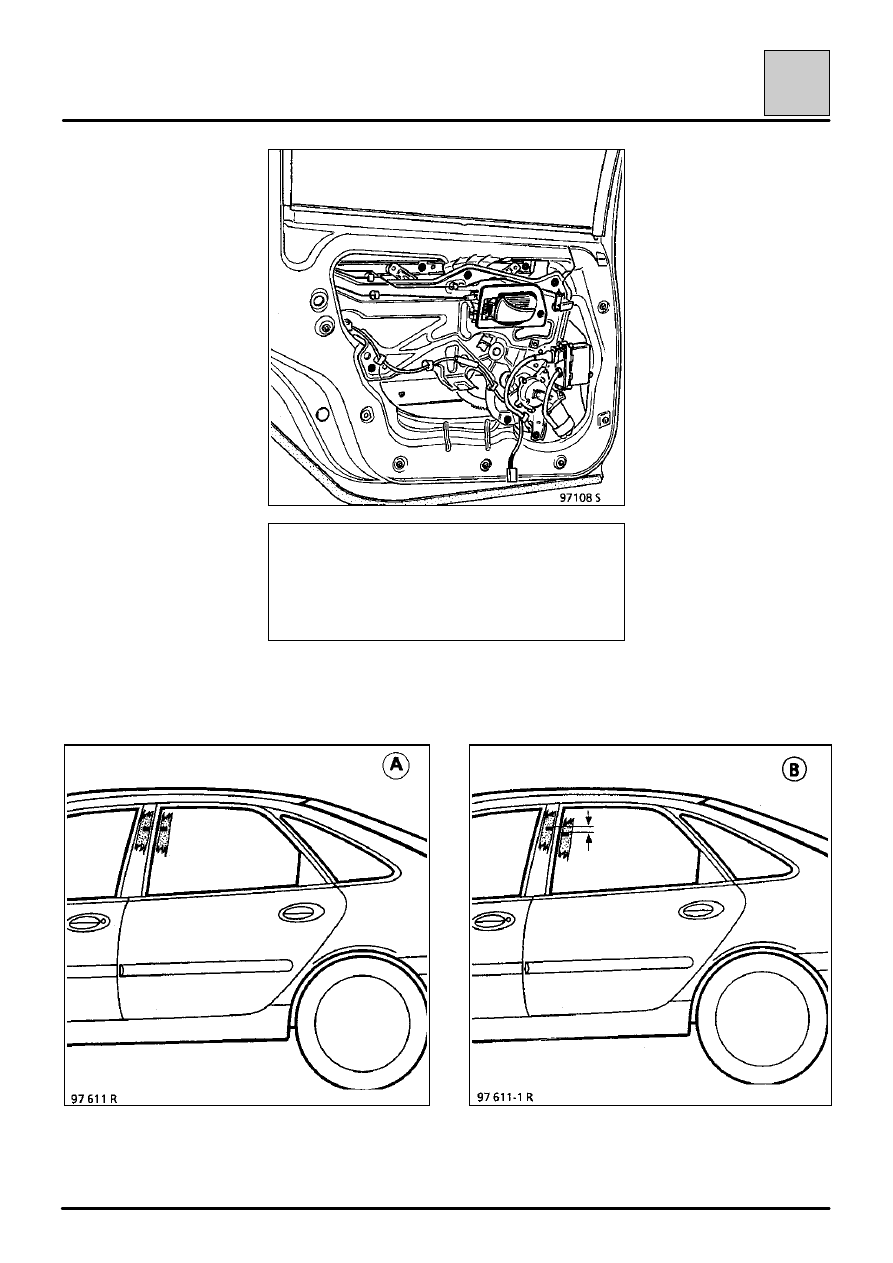

Ограничитель хода стеклоподъемника задней двери

51-17

51

ВАЖНОЕ ЗАМЕЧАНИЕ
Несущая панель дверных механизмов
поступает от поставщика с отрегулированным
ограничителем хода стеклоподъемника.
Какие-либо работы, связанные с
ограничителем не допускаются.

В случае, если затяжка болта крепления ограничителя ослабнет, необходимо выполнить его регулировку в
соответствии со следующей методикой:

Порядок регулировки

Положение стекла:

А: Максимальное верхнее
В: Минимальное нижнее: 2 мм вниз

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Ограничитель хода стеклоподъемника задней двери

51-18

51

1) Закройте окно.

2) Пометьте положение стекла относительно

средней стойки боковины кузова с помощью
защитной клейкой ленты.

3) Опустите стекло на 0,75 мм.

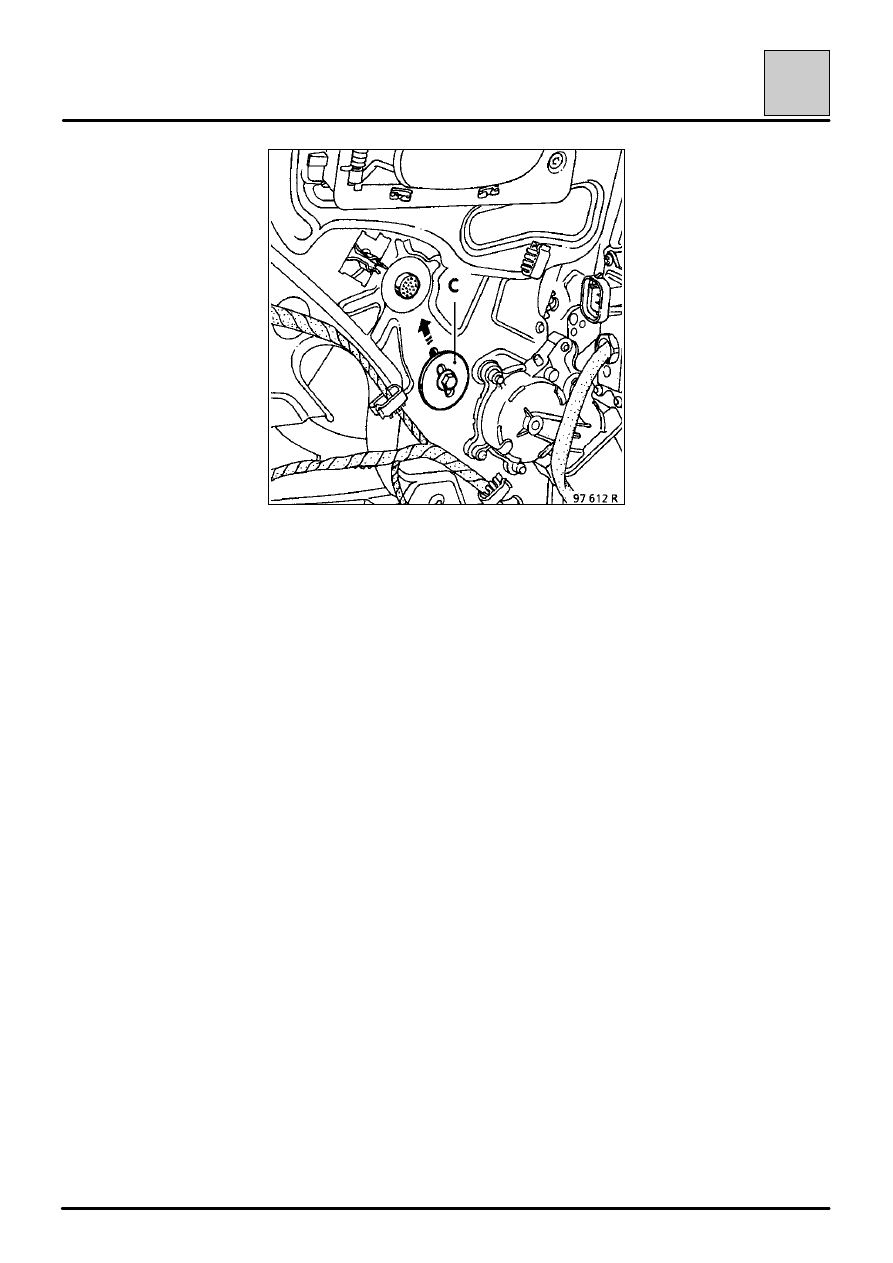

4) Сместите ограничитель хода (С) в

направлении оси вращения зубчатого сектора
(заклепка

∅16 мм).

5) Затяните болт крепления ограничителя в этом

положении с моментом затяжки 8

± 2 Н⋅м.

6) Ослабьте затяжку двух винтов крепления

кулисы.

7) Закройте окно вручную.

8) Затяните два винта крепления кулисы с

моментом затяжки 7

± 1,4 Н⋅м.

9) Проверьте положение ограничителя, опустив

стекло примерно на 50 мм и вновь подняв его.
Стекло должно достичь положения,
соответствующие закрытому окну (отметки на
клейкой ленте).

Если стекло поднимется выше, повторите
регулировку, увеличив расстояние, указанное в
п. 3, чтобы стекло не деформировало рамку окна.

Если стекло не поднимется на достаточную
высоту, повторите регулировку, уменьшив
расстояние, указанное в п. 3, чтобы не было
слышно шума набегающего потока воздуха.

Допустимое отклонение положения стекла (Z)
относительно отметки (см. случаи А и В)
составляет 0 мм вверх и 2 мм вниз.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

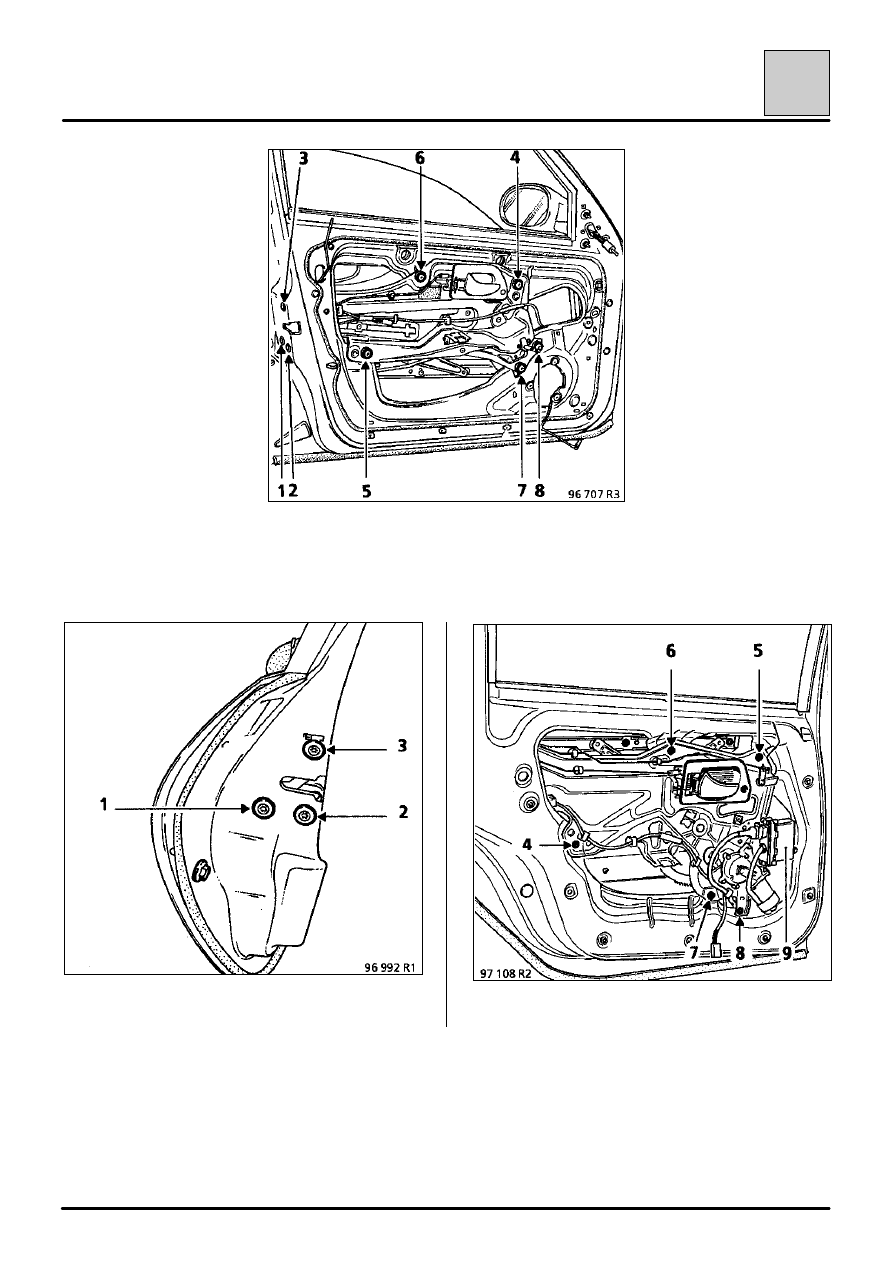

Порядок регулирования стеклоподъемников

51-19

51

Несущая панель механизмов передней двери

Несущая панель механизмов задней двери
