МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

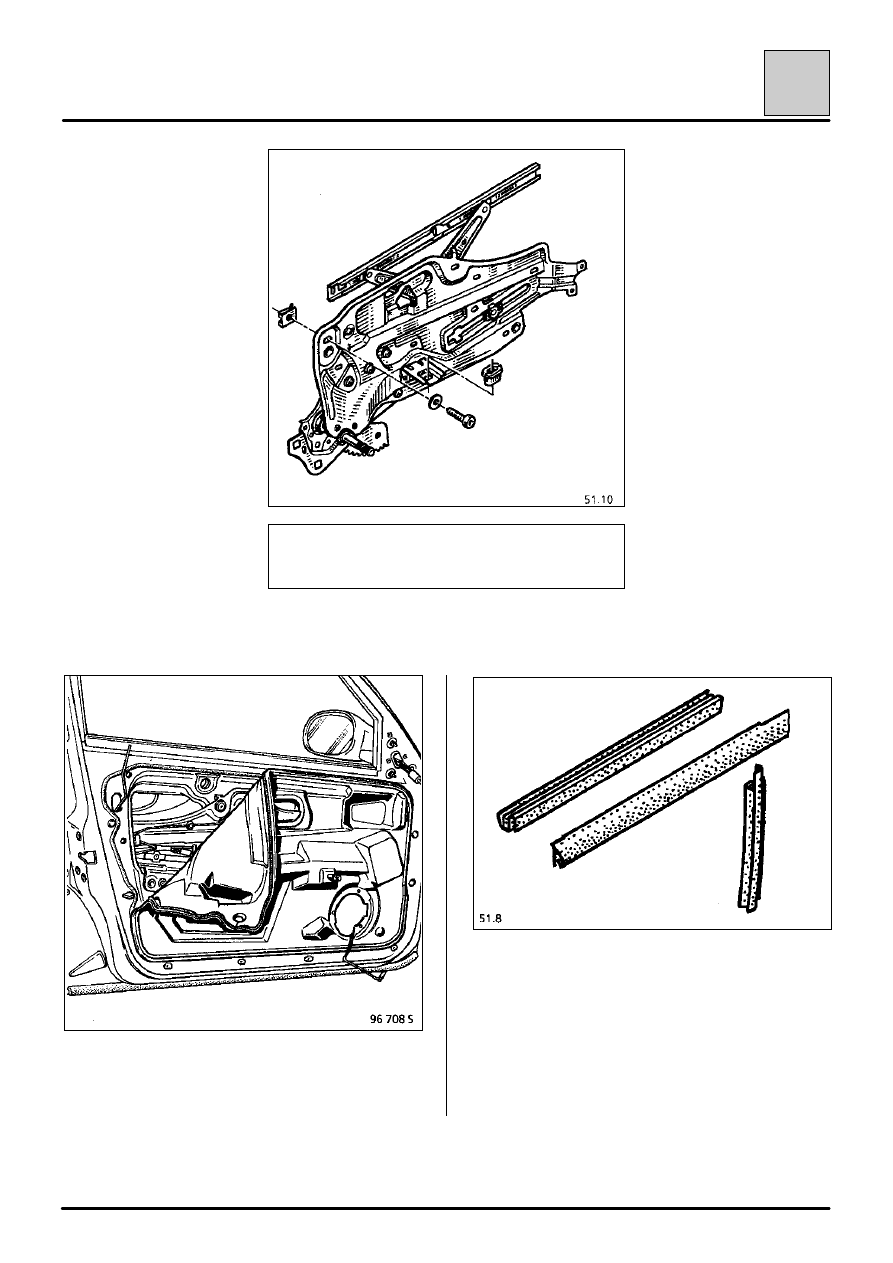

Стеклоподъемник передней двери

51-12

51

ПРИМЕЧАНИЕ: Снятие электродвигателя
стеклоподъемника осуществляется со снятой
несущей панели дверных механизмов.

СНЯТИЕ

Снимите обивку двери.

Снимите виниловый формованный уплотнитель.

Снимите наружный и внутренний подоконные
уплотнители стекла.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

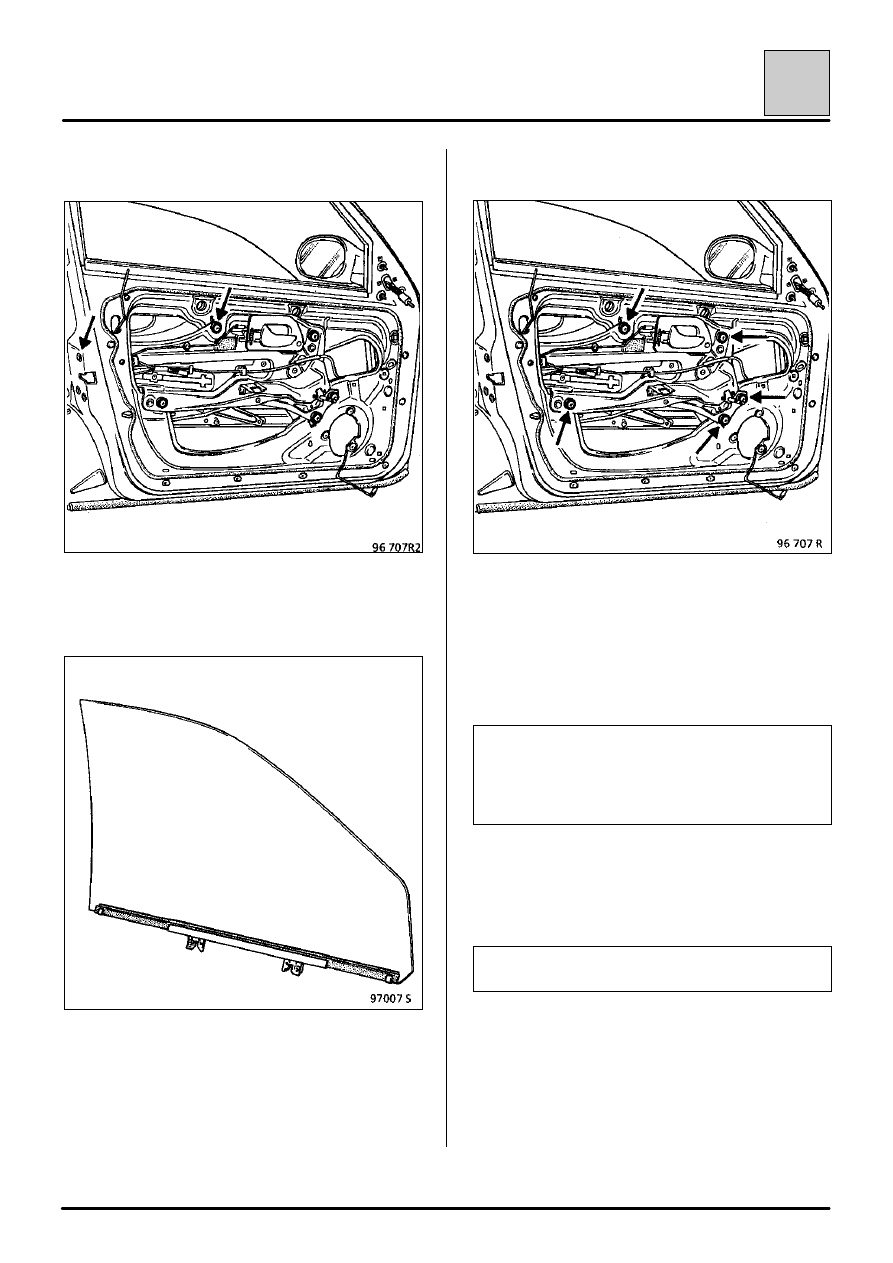

Стеклоподъемник передней двери

51-13

51

Снятие стекла

Ослабить затяжку винтов крепления несущей
панели дверных механизмов и замка.

Поднимите стекло в верхнее положение и
снимите его винты крепления на кулисе.

Извлеките стекло, наклонив его вперед.

Отсоедините тяги привода замка.

Выверните:
– наружные винты крепления замка,
– винты крепления несущей панели дверных

механизмов.

Извлеките панель.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Для обеспечения надежного уплотнения
необходимо после каждого снятия менять
виниловый формованный уплотнитель и
валик мастики.

Внимание: При установке не забудьте
подсоединить жгуты проводов и установить на
место кулису.

ПРИМЕЧАНИЕ: Порядок затяжки резьбовых
соединений см. на странице 51-19.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

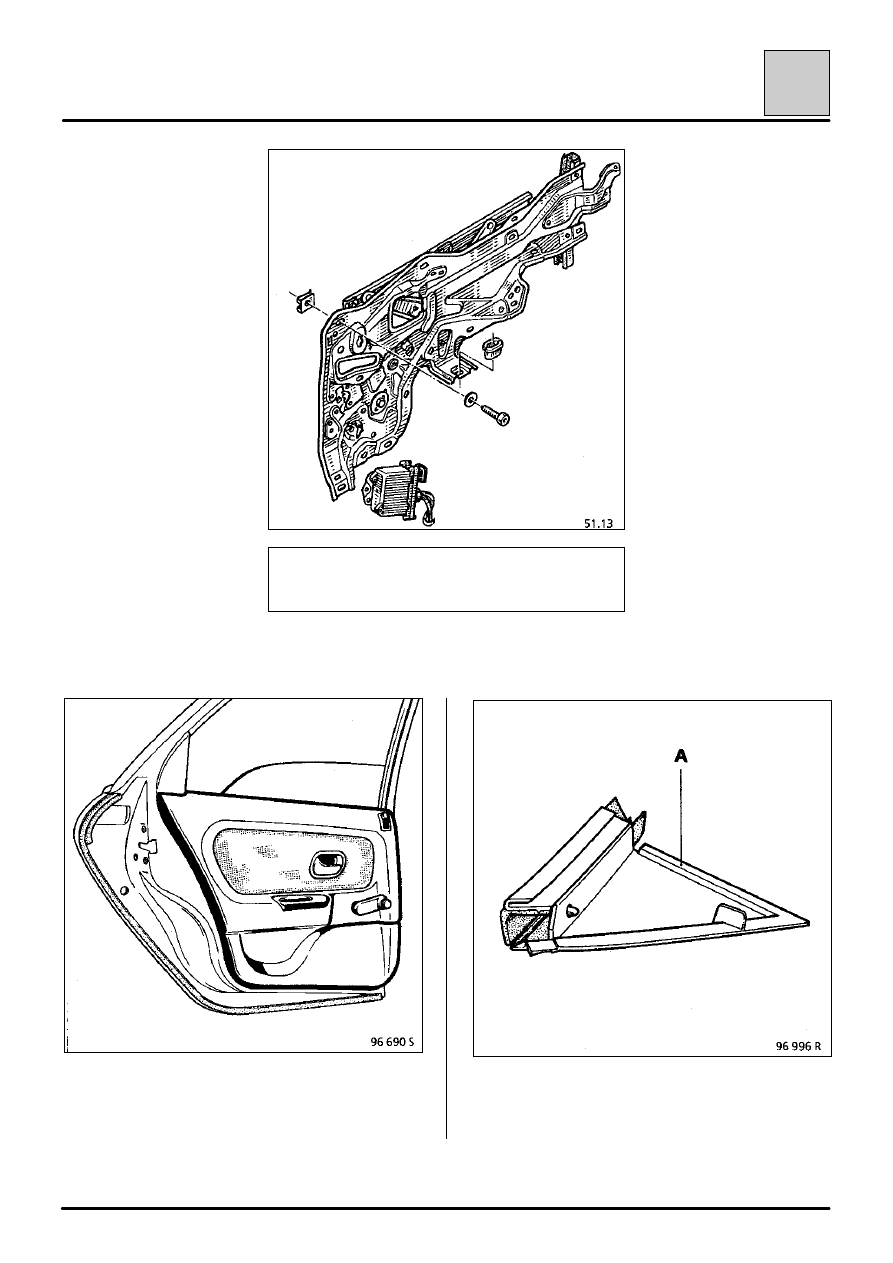

Стеклоподъемник задней двери

51-14

51

ПРИМЕЧАНИЕ: Снятие электродвигателя
стеклоподъемника осуществляется со снятой
несущей панели дверных механизмов.

СНЯТИЕ

Снимите обивку двери.

Снимите виниловый формованный уплотнитель.

Снимите наружный пластмассовый декоративный
элемент (А) двери.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

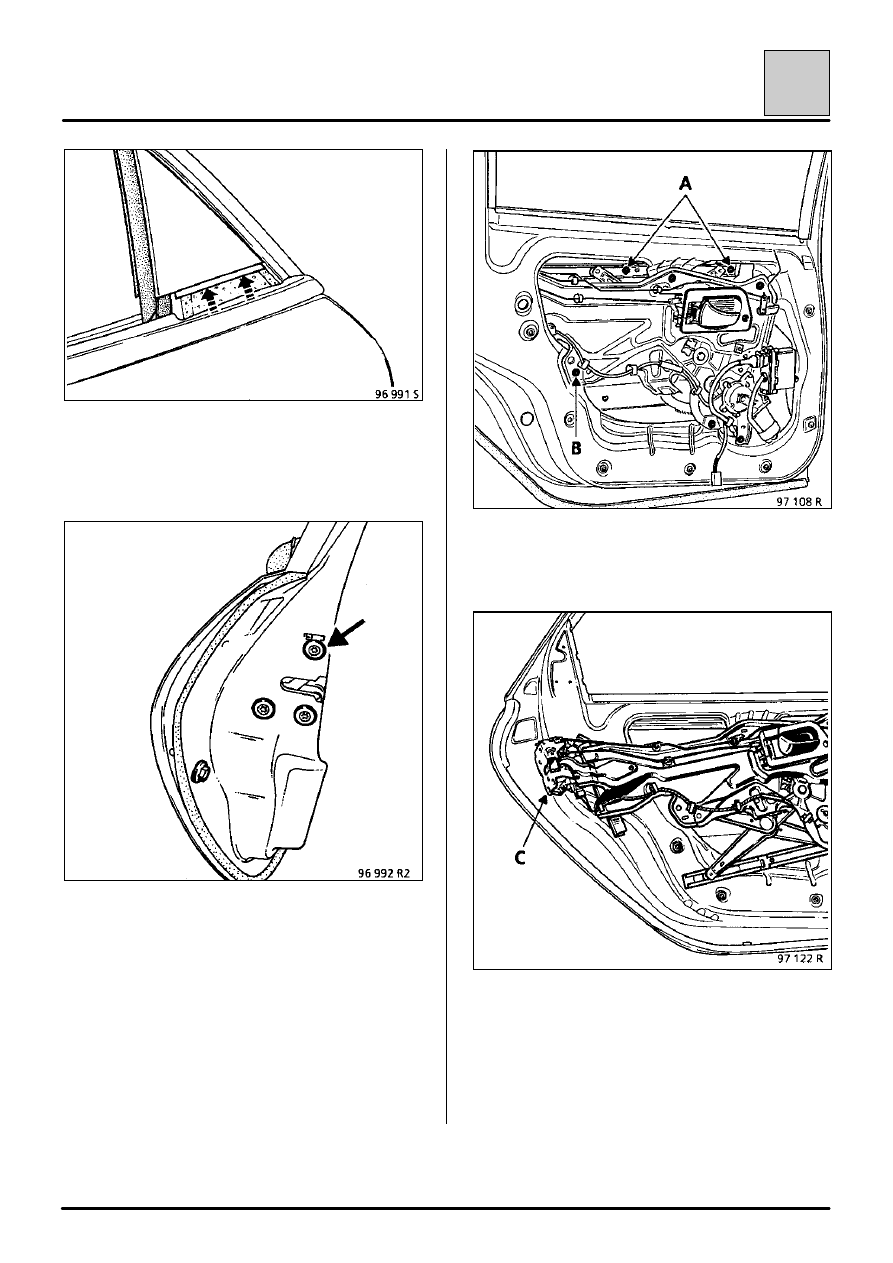

Стеклоподъемник задней двери

51-15

51

Снимите декоративный элемент двери, как
показано выше (прикладывая усилие по
направлению вверх).

Снимите внутренний подоконный уплотнитель
стекла.

Выверните винты крепления несущей панели
дверных механизмов и замка.

Поднимите стекло в верхнее положение.

Выверните два винта (А) крепления стекла и
извлеките его.

Снимите винты крепления (В) несущей панели
дверных механизмов и замка (С) и извлеките
несущую панель.

ВНИМАНИЕ: При установке не забудьте
подключить разъемы (если замок с
электроприводом).
