МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Механизм открывания крышки люка наливной горловины

топливного бака

51-20

51

СНЯТИЕ

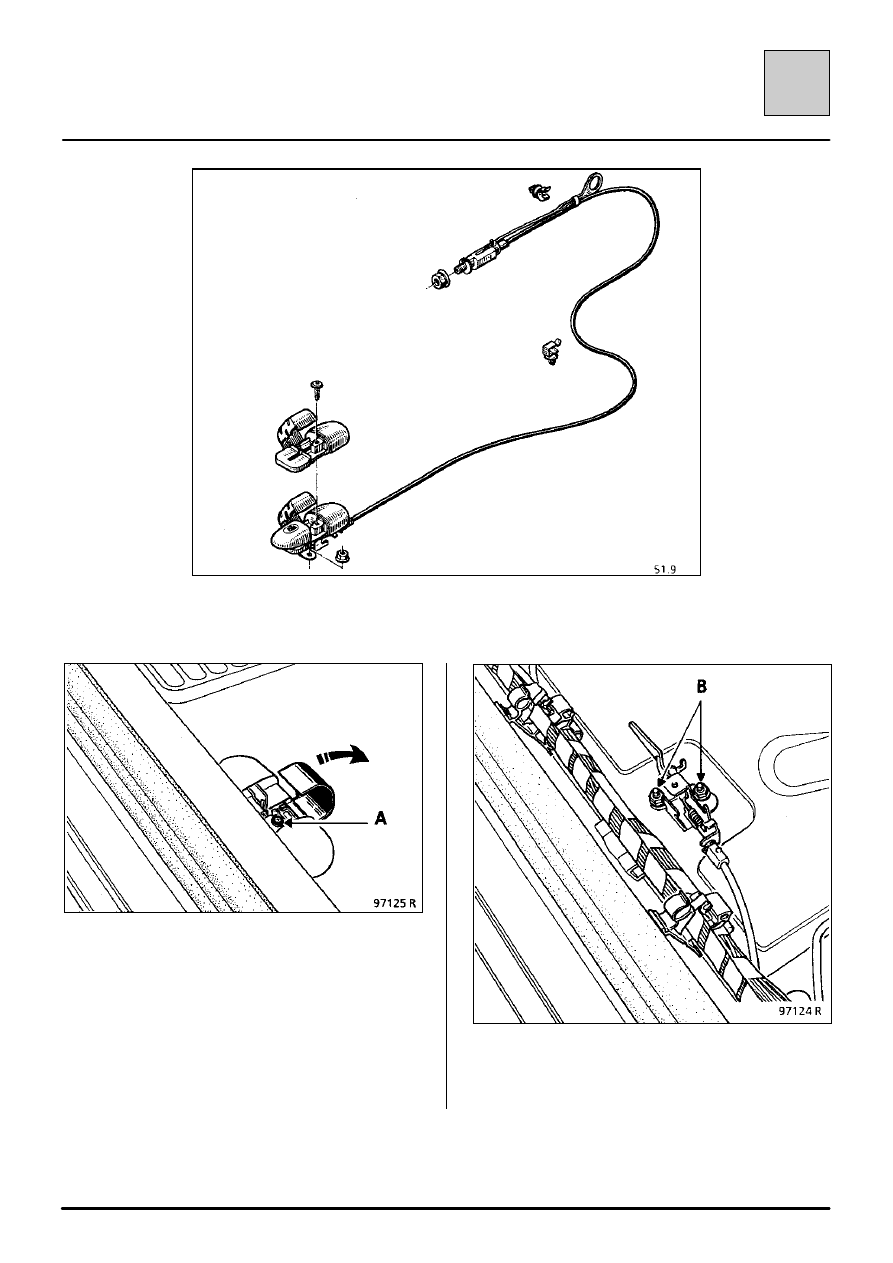

Освободите и поверните центральную часть
ручки, чтобы обеспечить доступ к винту крепления
«торкс» на 20 (А).

Чтобы освободить ручку, продвиньте ее вперед.

(Коврик снят для обеспечения доступа).

Снимите механизм, отвернув две гайки (В).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Механизм открывания крышки люка наливной горловины

топливного бака

51-21

51

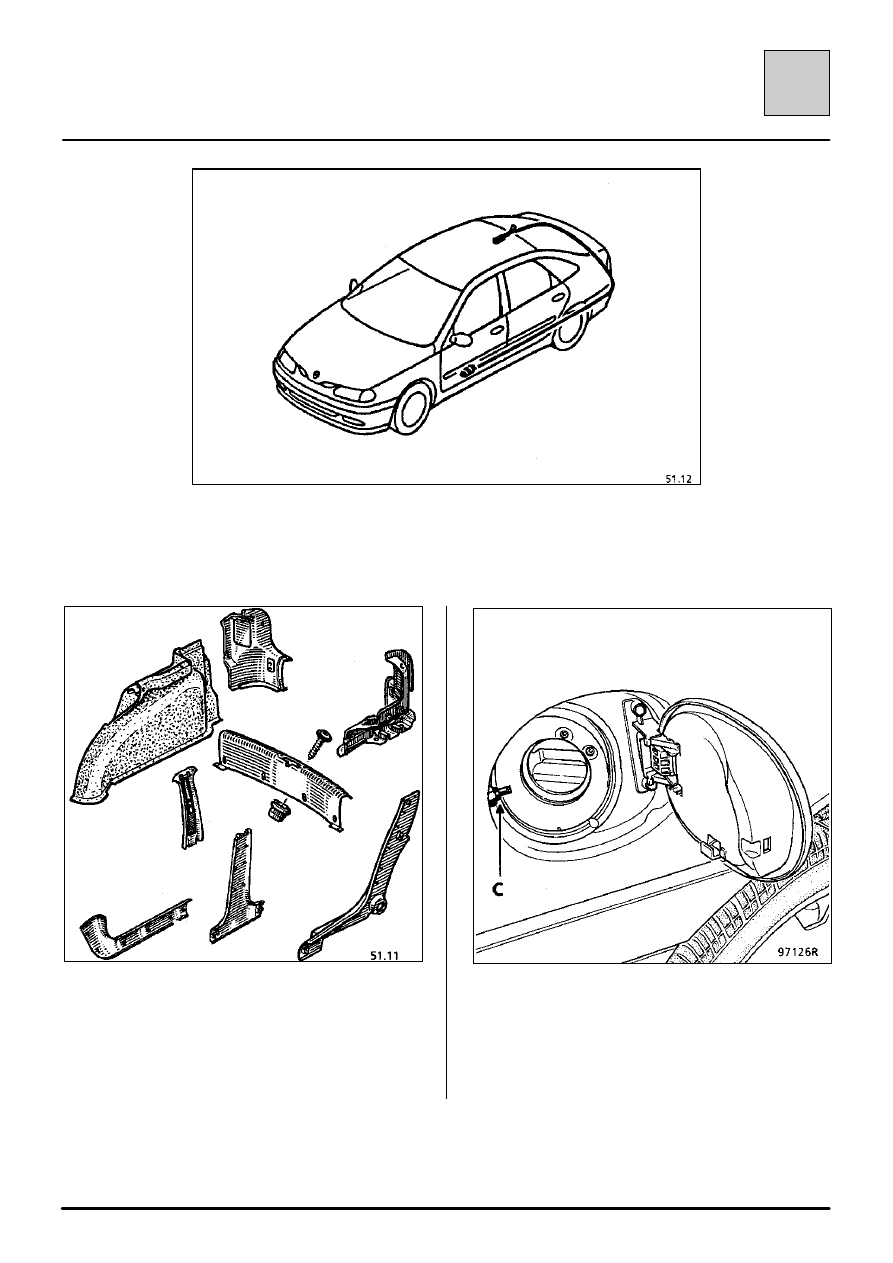

Расположение троса в автомобиле

Снимите:
– накладку нижней задней части левого порога,
– заднюю накладку багажника,
– угловую обивку задних левого и правого

крыльев,

– облицовку правой колесной арки.

Откройте крышку.

Отверните гайку (С) крепления троса.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Трос механизма открывания крышки люка наливной горловины

топливного бака

51-22

51

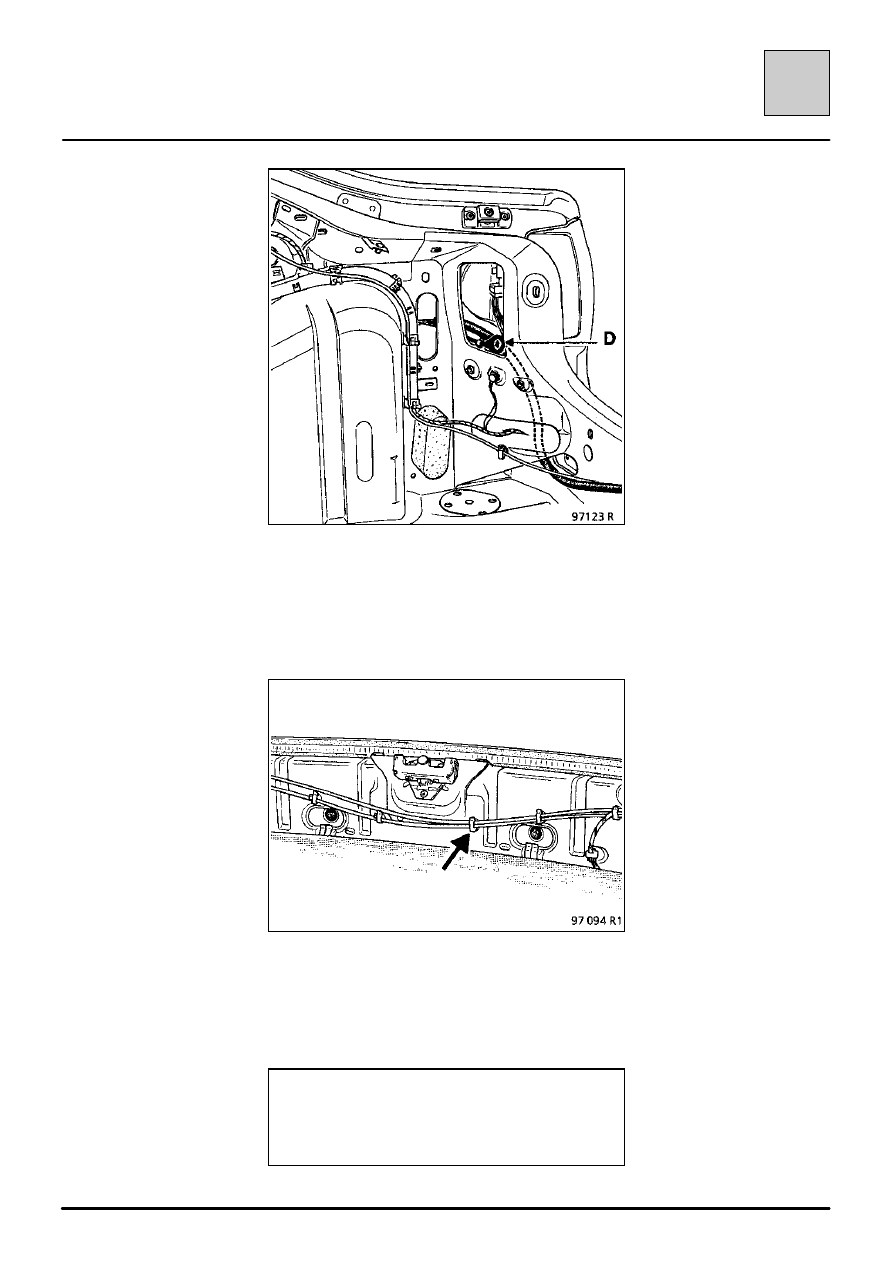

Извлеките трос из внутренней полости правого
заднего крыла.

(D) Отверстие аварийного доступа к крышке люка
в случае ее блокирования.

Освободите трос от фиксаторов по всей длине и
извлеките его.

Отсоедините трос от ручки.

ПРИМЕЧАНИЕ: Для снятия крышки люка
наливной горловины топливного бака достаточно
убрать верхнюю часть защитной накладки крыла,
чтобы обеспечить доступ к двум гайкам
крепления.

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Привод замка капота

52-1

52

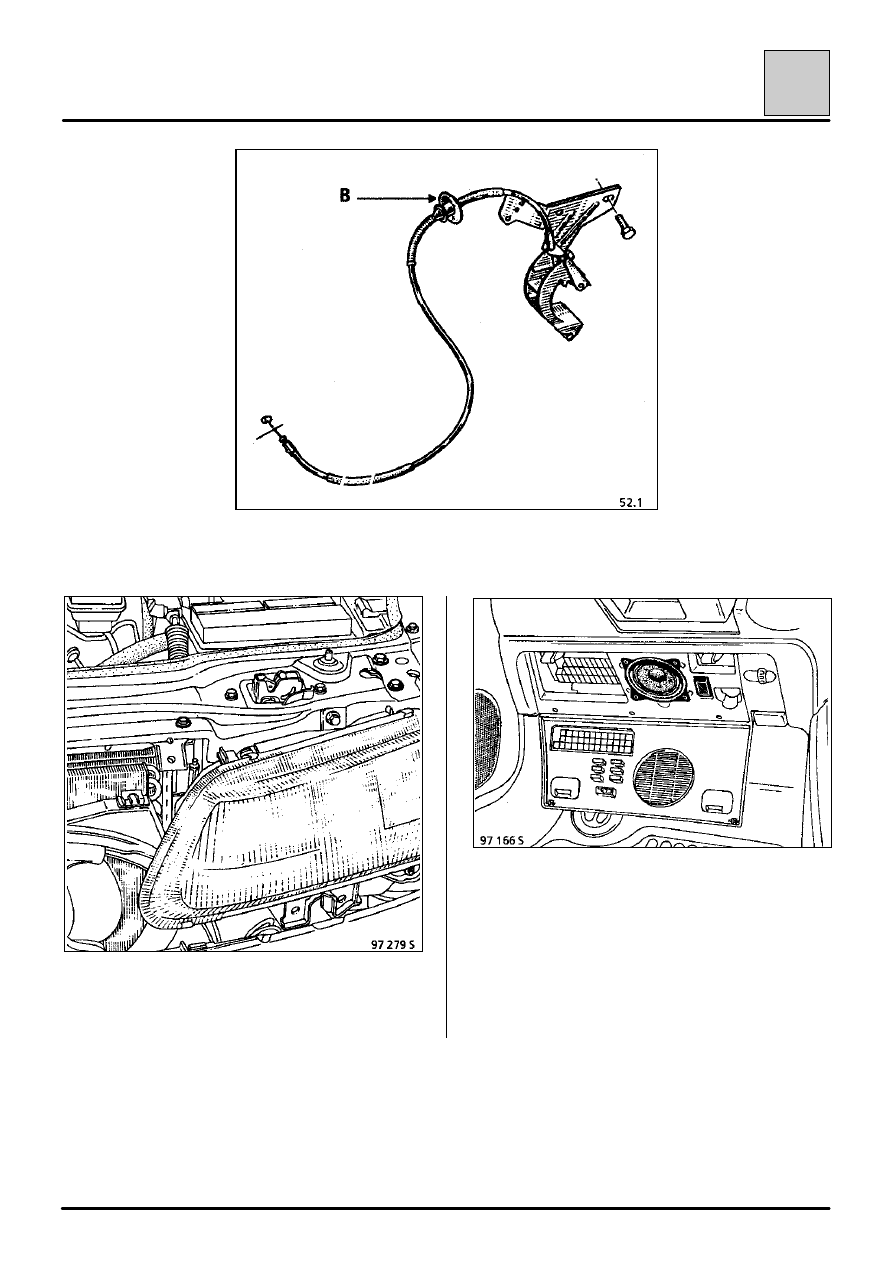

СНЯТИЕ

Снимите замок.

Отсоедините от него трос.

Снимите крышку, закрывающую предохранители.
