КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-39

83

РАЗБОРКА

Категорически запрещается разбирать
приборный щиток.

При возникновении неисправности приборный
щиток необходимо заменить.

ПРИМЕЧАНИЕ: При замене приборного щитка с
бортовым компьютером проверьте, чтобы
фактическое число цилиндров двигателя
совпадало с числом цилиндров двигателя,
которое запрограммировано в бортовом
компьютере приборного щитка, чтобы обеспечить
правильную калибровку тахометра.

Способ проверки числа цилиндров

При включенном зажигании и неработающем
двигателе:

• Установите в переносной диагностический

прибор XR25 кассету 13, подключите его к
диагностическому разъему и переведите
переключатель в положение S8.

• Введите код

• При этом на экране дисплея должно появиться

сообщение:

затем

• Введите с клавиатуры

с тем, чтобы на дисплее отобразилось сообще-
ние о числе цилиндров, запрограммированном
в бортовом компьютере приборного щитка.

После этого на экране дисплея должно
появиться сообщение:

Например:

Если число цилиндров, выведенное на экран
дисплея, не соответствует фактическому
числу цилиндров двигателя, замените
приборный щиток.

D

2

0

#

0

9

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-40

83

ОБОРУДОВАНИЕ КЛАССА Е3

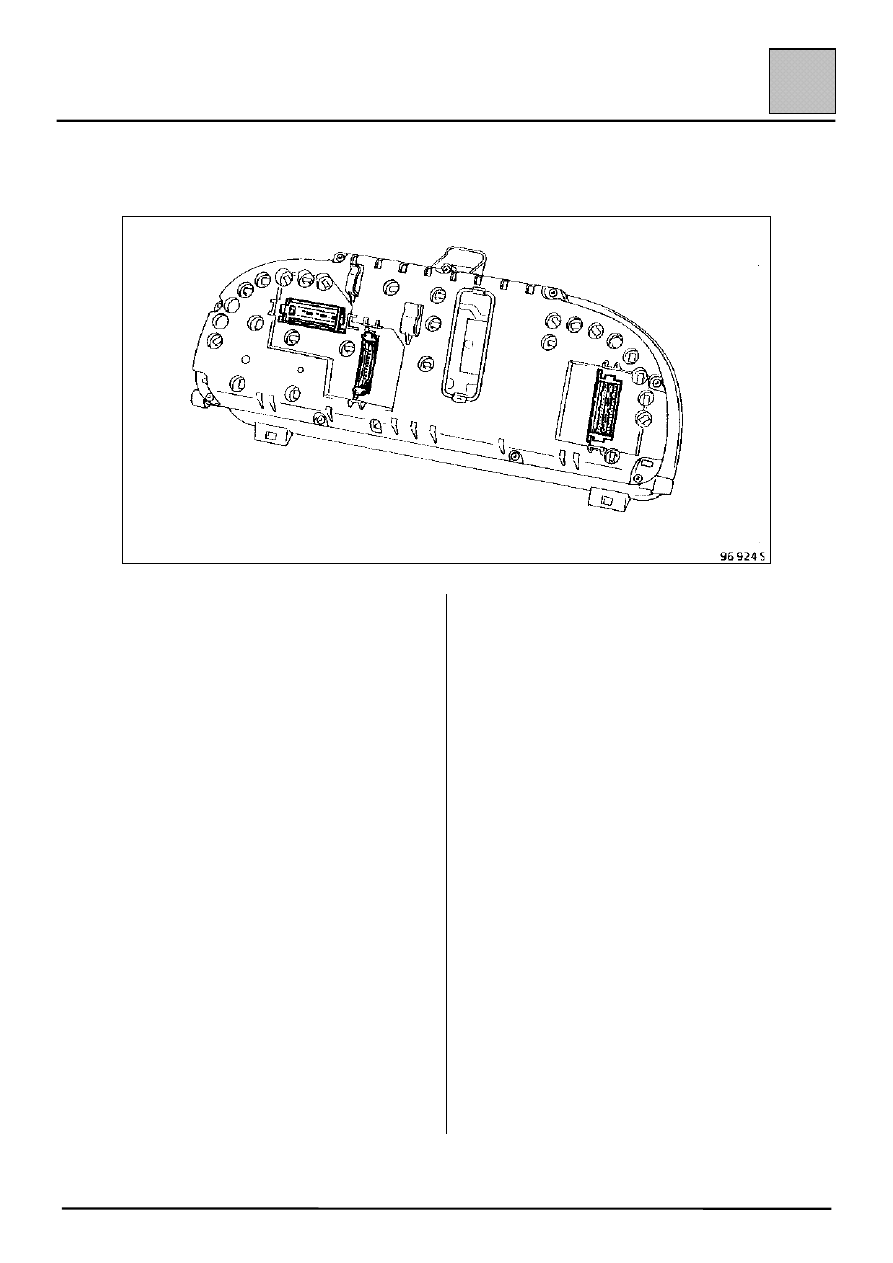

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

Разъем А (синий)

1

Контрольная лампа неисправности
адаптивного гидроусилителя рулевого
управления.

2

Контрольная лампа системы впрыска и
электронной противоугонной блокировки
запуска двигателя (бензинового).

3

Контрольная лампа неисправности
автоматической коробки передач.

4

Не используется.

5

Контрольная лампа указателя левого поворота.

6

Контрольная лампа зарядки аккумуляторной
батареи.

7

Контрольная лампа давления масла

8

Контрольная лампа неисправности
нейтрализатора*.

9

Контрольная лампа дальнего света фар.

10

Масса.

11

Контрольная лампа ближнего света фар.

12

Контрольная лампа противотуманных фар.

13

Контрольная лампа заднего противотуманного
фонаря.

14

Сигнал датчика скорости движения.

15

Информация о расходе топлива.

16

Контрольная лампа неисправности левого
фонаря стоп-сигнала.

17

Концевой выключатель стояночного тормоза.

18

Контрольная лампа неисправности правого
фонаря стоп-сигнала.

19

Не используется.

20

Не используется.

21

Не используется.

22

Вход зуммера сигнализатора превышения
заданной скорости движения.

23

Контрольная лампа неисправности габаритных
огней/ламп подсветки номерного знака.

24

Не используется.

25

Не используется.

26

Электронная противоугонная блокировка
запуска двигателя (дизельного).

27

Не используется.

28

Тахометр.

29

Электронная «масса».

30

«+» до замка зажигания.

* В зависимости от страны, в которой эксплуатируется автомобиль.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-41

83

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

(продолжение)

Разъем В (красный)

1

Контрольная лампа АБС.

2

Контрольная лампа стояночного тормоза.

3

Сигнал датчика минимального уровня

тормозной жидкости.

4

«+» до замка зажигания.

5

Не используется.

6

Подсветка приборного щитка.

7

Масса указателя уровня топлива.

8

Подсветка приборного щитка.

9

Контрольная лампа указателей правого

поворота.

10

Электронная «масса».

11

Не используется.

12

Контрольная лампа износа накладок

тормозных колодок.

13

Контрольная лампа низкого уровня жидкости в

бачке стеклоомывателя.

14

Контрольная лампа неисправности

амортизаторов с переменной жесткостью.

15

Сигнал датчика уровня топлива.

16

Контрольная лампа предпускового подогрева.

17

Контрольная лампа ремней безопасности.

18

Контрольная лампа температуры

охлаждающей жидкости.

19

Контрольная лампа подогрева сидений.

20

«+» после замка зажигания.

21

Регулятор яркости подсветки приборного

щитка.

22

Контрольная лампа подушки безопасности.

23

Контрольная лампа аварийного остатка

топлива.

24

Не используется.

25

Не используется.

26

Не используется.

27

Сигнал датчика температуры масла.

28

Указатель температуры охлаждающей

жидкости.

29

«+» указатель уровня масла.

30

«–» указатели уровня масла и температуры

охлаждающей жидкости.

Разъем С (зеленый)

1

Диагностическая линия L.

2

Диагностическая линия К.

3

Отключение радиоприемника.

4

«–» динамик речевого синтезатора.

5

Считывание показаний бортового компьютера.

6

Повторение (речевой синтезатор).

7

Тональный режим (речевой синтезатор).

8

Отключение радиотелефона.

9

Концевой выключатель крышки багажника.

10

Концевой выключатель капота.

11

Концевой выключатель правой задней двери.

12

Концевой выключатель левой задней двери.

13

Концевой выключатель правой передней

двери.

14

Концевой выключатель левой передней двери.

15

«+» динамик речевого синтезатора.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-42

83

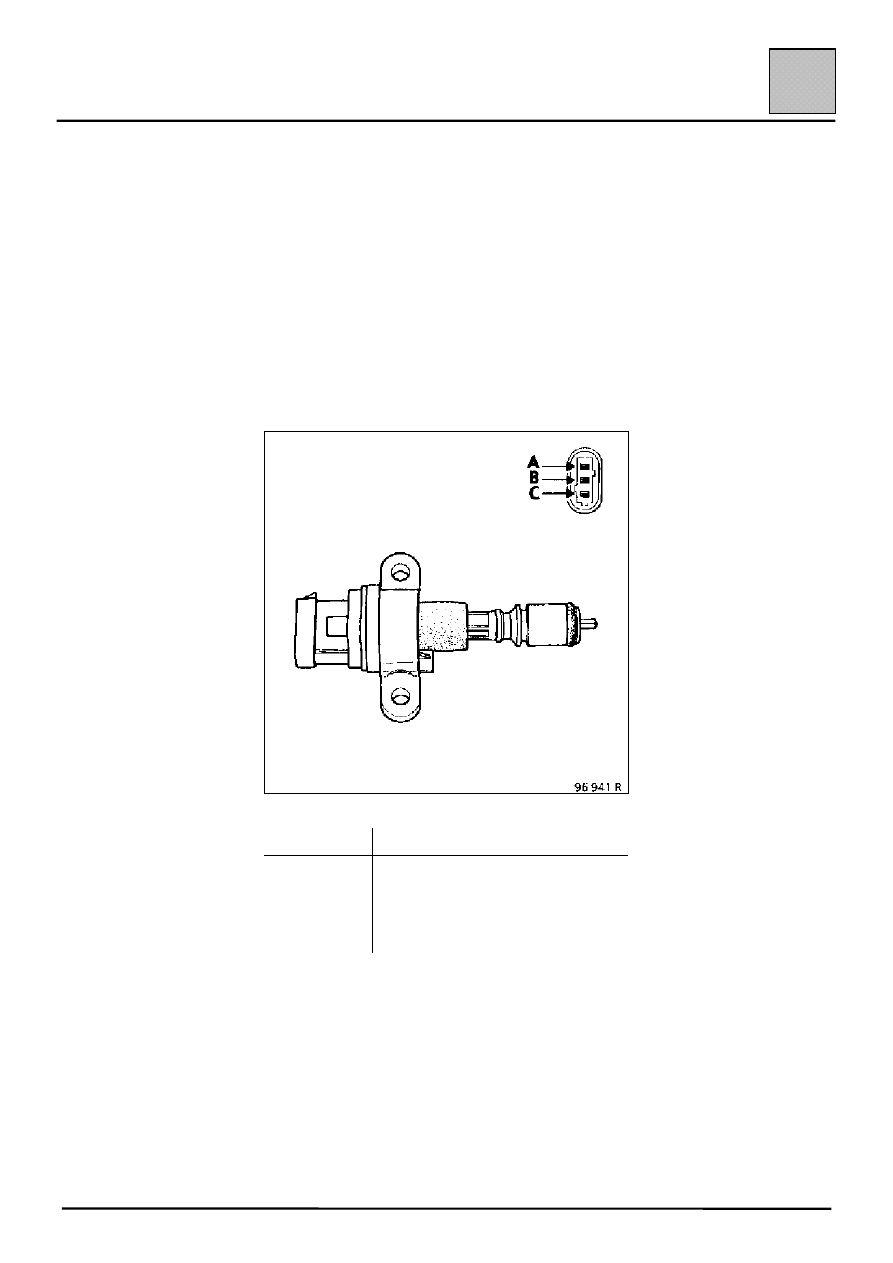

ПОЛУЧЕНИЕ СИГНАЛА СКОРОСТИ ДВИЖЕНИЯ

На гибком валу привода спидометра установлен
датчик скорости движения.

Сигнал, соответствующий скорости движения
поступает на приборный щиток (спидометр и
одометр), а также на некоторые электронные
блоки (компьютер системы впрыска, адаптивный
гидроусилитель рулевого управления и т. д.).

Подключение через 3-контактный разъем
серого цвета

Контакт

Назначение

А

+12 В после замка зажигания

В

Сигнал скорости движения
автомобиля

С

Масса

ПРИМЕЧАНИЕ: На автомобилях, оборудован-
ных двигателями F, кабель датчика скорости
движения имеет несколько большую длину и его
разъем располагается рядом с педалями.
