КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-23

83

ВНИМАНИЕ:

При снятии печатной платы может ощущаться некоторое сопротивление, однако ни в
коем случае не следует вставлять какие-либо инструменты между печатной платой и
корпусом, чтобы использовать их в качестве рычага, облегчающего разборку. Подобным
способом можно повредить печатную плату.

После этого, отделите переднюю панель (Е), на которой располагаются указатели от
пластмассового корпуса (D). За передней панелью располагаются следующие приборы:

– Спидометр (F),

– Тахометр (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости/уровня масла (J).

Спидометр (F)

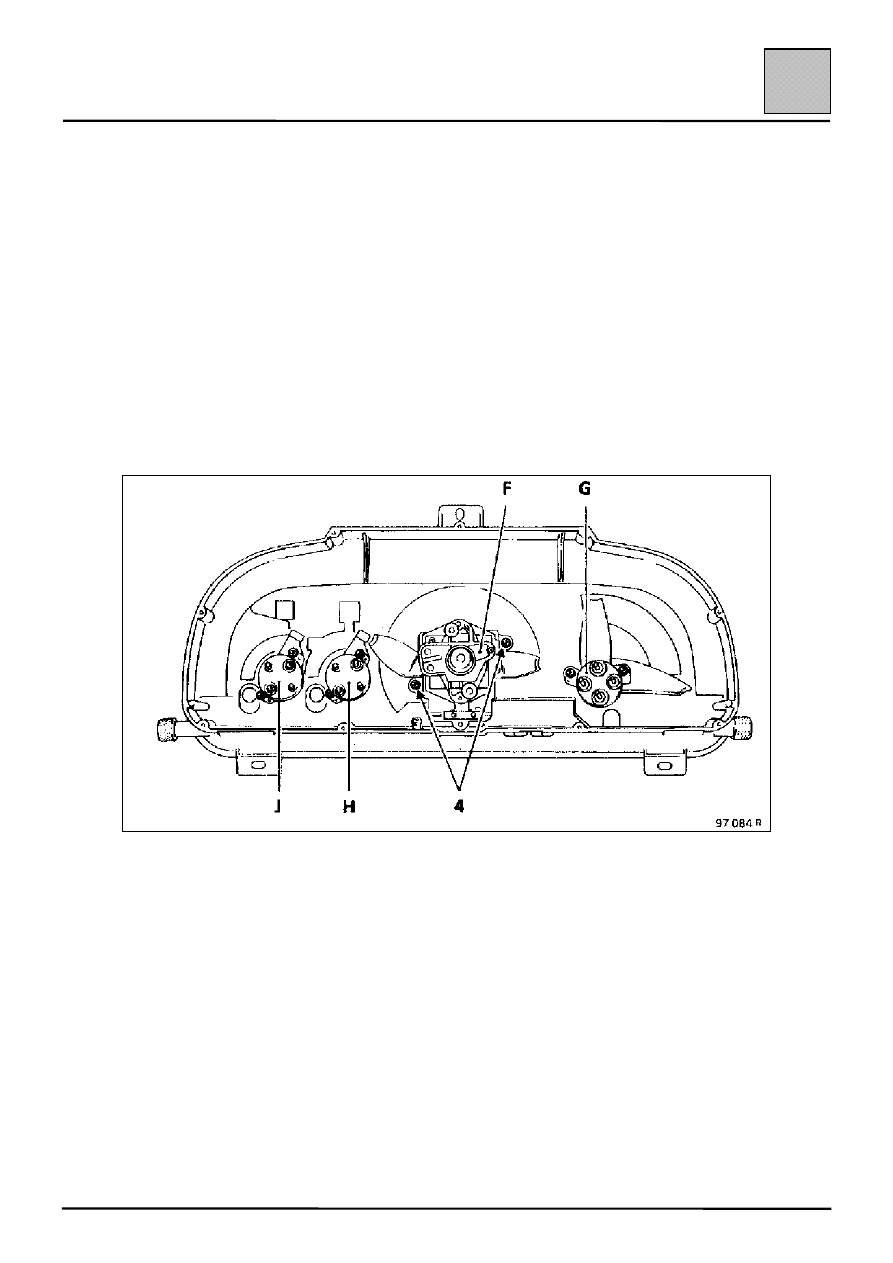

Перед тем, как отвернуть два винта (4), следует снять стрелку со стороны шкалы.

ВНИМАНИЕ: При установке нового спидометра следует затягивать винты крепления, не
прилагая усилий, так как основание имеет небольшую толщину и может легко сломаться.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-24

83

Тахометр (G)

При снятии и установке тахометра следует руководствоваться правилами, относящимися к спидометру.

Указатель уровня топлива (Н)

При снятии и установке указателя уровня топлива следует руководствоваться правилами, относящимися к
спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости/уровня масла (J)

При снятии и установке указателя температуры охлаждающей жидкости/уровня масла следует
руководствоваться правилами, относящимися к спидометру.

УСТАНОВКА

При установке приборного щитка используйте рамку (В) как основание и выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой располагаются указатели.

– Установите пластиковый корпус (D).

– Установите печатную плату (E).

– Установите заднюю крышку с 9 винтами крепления.

– Затяните оба винта крепления корпуса спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-25

83

Приборный щиток SAGEM

На передней части приборного щитка снимите резиновый колпачок, защищающий кнопку
сброса на нуль счетчика пробега за поездку.

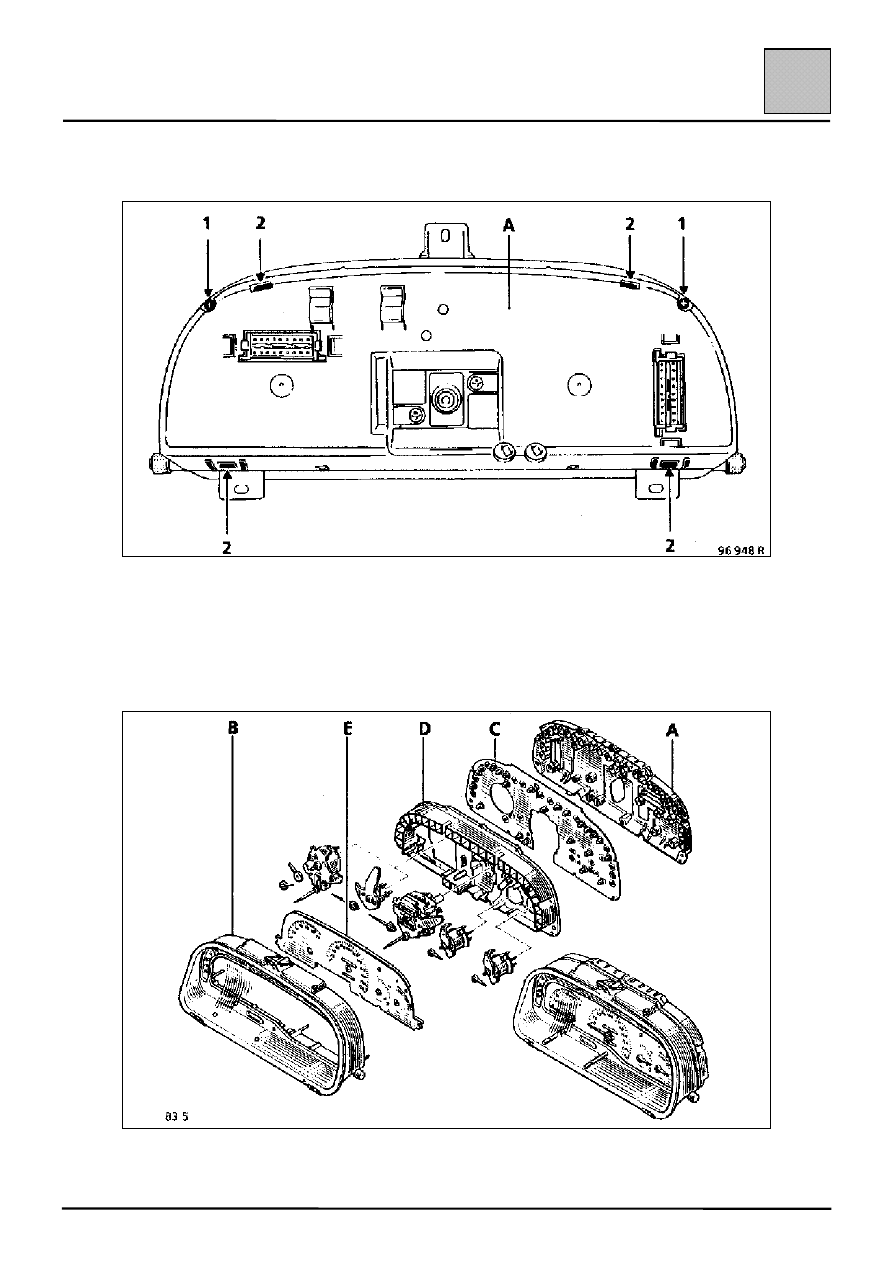

Удалите винты (1) в задней пластмассовой крышке (А) и, вставляя отвертку поочередно в
четыре прорези (2), отсоедините крышку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-26

83

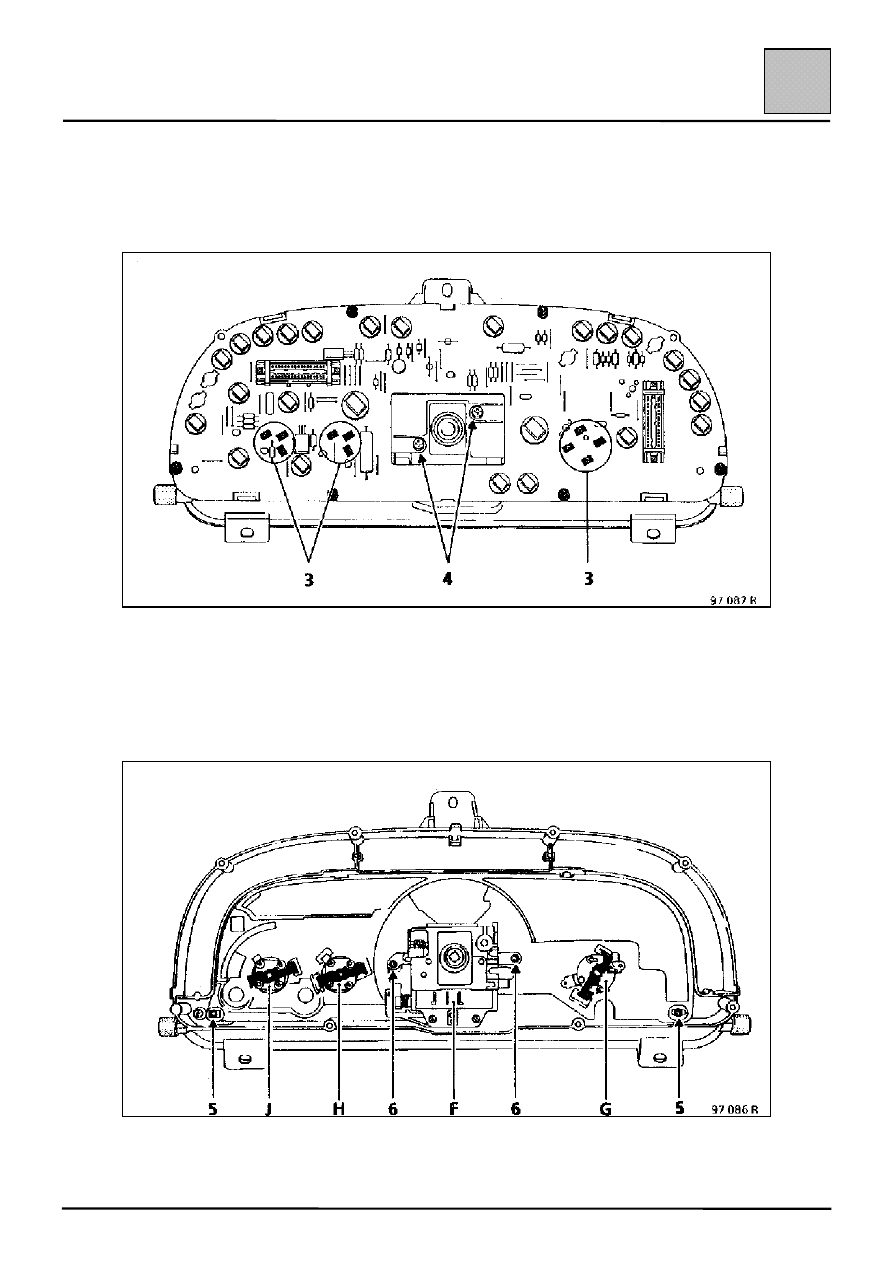

Удалите 6 крепежных винтов на печатной плате (С). Осторожно удалив штыревые
контакты (3) каждого указателя из соответствующих контактных зажимов, отделите
печатную плату от узла в сборе, включающего рамку (В), переднюю панель, на которой
располагаются указатели (Е), и пластмассовый корпус (D).

Удалите 2 крепежных винта (4) корпуса спидометра и отделите пластмассовый корпус (D)
от рамки в сборе (В) и передней панели со шкалами указателей (Е).

После этого удалите 2 крепежных винта (5) и отделите переднюю панель (Е) от рамки (В),
при этом сначала надо приподнять нижнюю часть панели.
