КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-15

83

ВНИМАНИЕ:

При снятии печатной платы может ощущаться
некоторое сопротивление, однако ни в коем
случае не следует вставлять какие-либо
инструменты между печатной платой и корпусом,
чтобы использовать их в качестве рычага,
облегчающего разборку. Подобным способом
можно повредить печатную плату.

После этого отделите переднюю панель (Е), на
которой размещены указатели от пластмассового
корпуса (D). За передней панелью располагаются
следующие устройства:

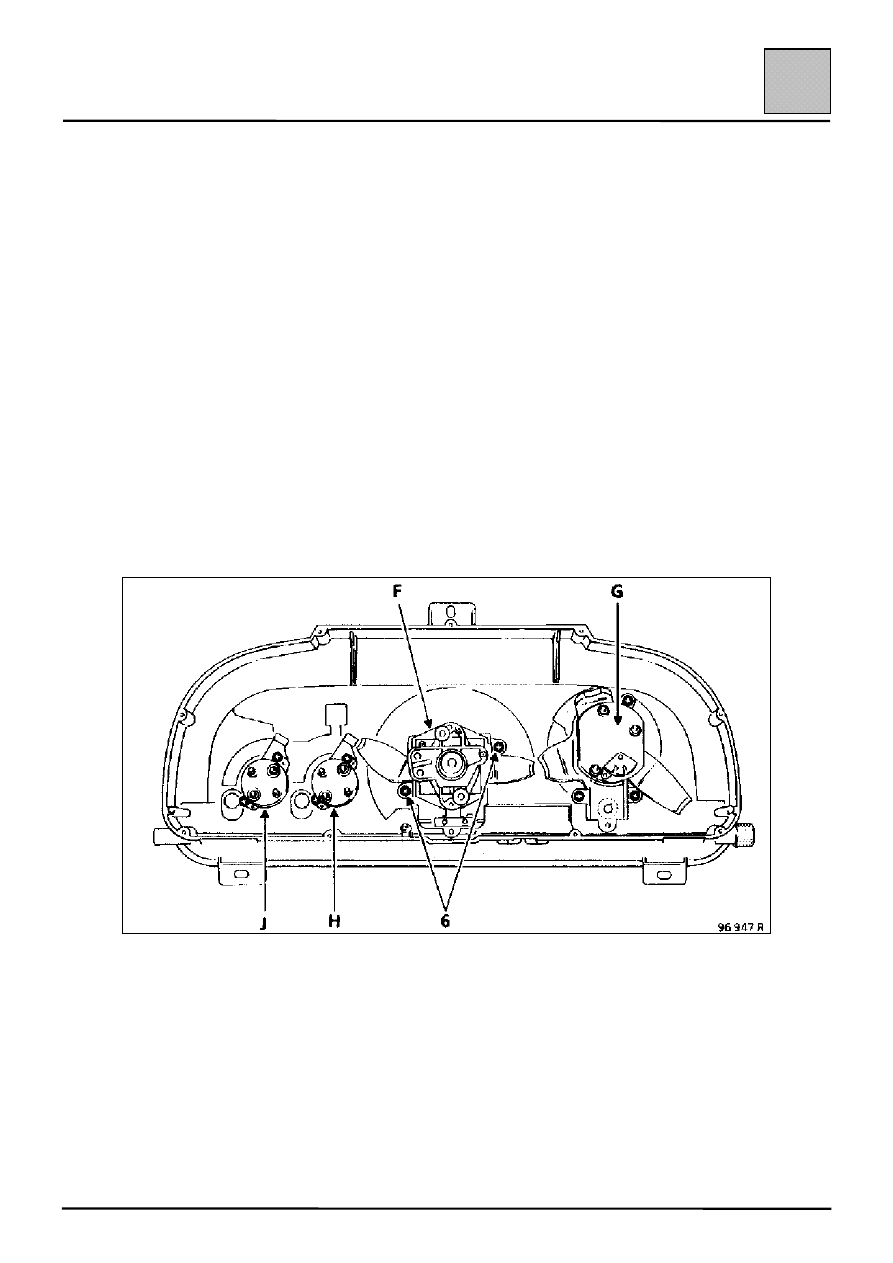

– Спидометр (F),

– Часы (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей

жидкости (J).

Спидометр

Перед тем, как отвернуть два крепежных винта (6)
спидометра, следует снять стрелку со шкалы.

ВНИМАНИЕ: При установке спидометра
затягивать крепежные болты, не прикладывая
усилий, так как основание имеет незначительную
толщину и может легко сломаться.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-16

83

Указатель уровня топлива

При снятии и установке указателя уровня топлива
следует руководствоваться правилами,
относящимися к спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания
стрелка указателя уровня топлива сохраняет свое
положение.

Указатель температуры охлаждающей
жидкости

При снятии и установке указателя температуры
охлаждающей жидкости следует руководствовать-
ся правилами, относящимися к спидометру.

Часы

Часы поставляются вместе с установочным
комплектом и запасными частями (шестерни,
пружина, ось кнопки установки часов), а также
стрелками и приспособлением для их установки.

Перед установкой корпуса необходимо выполнить
следующие операции:

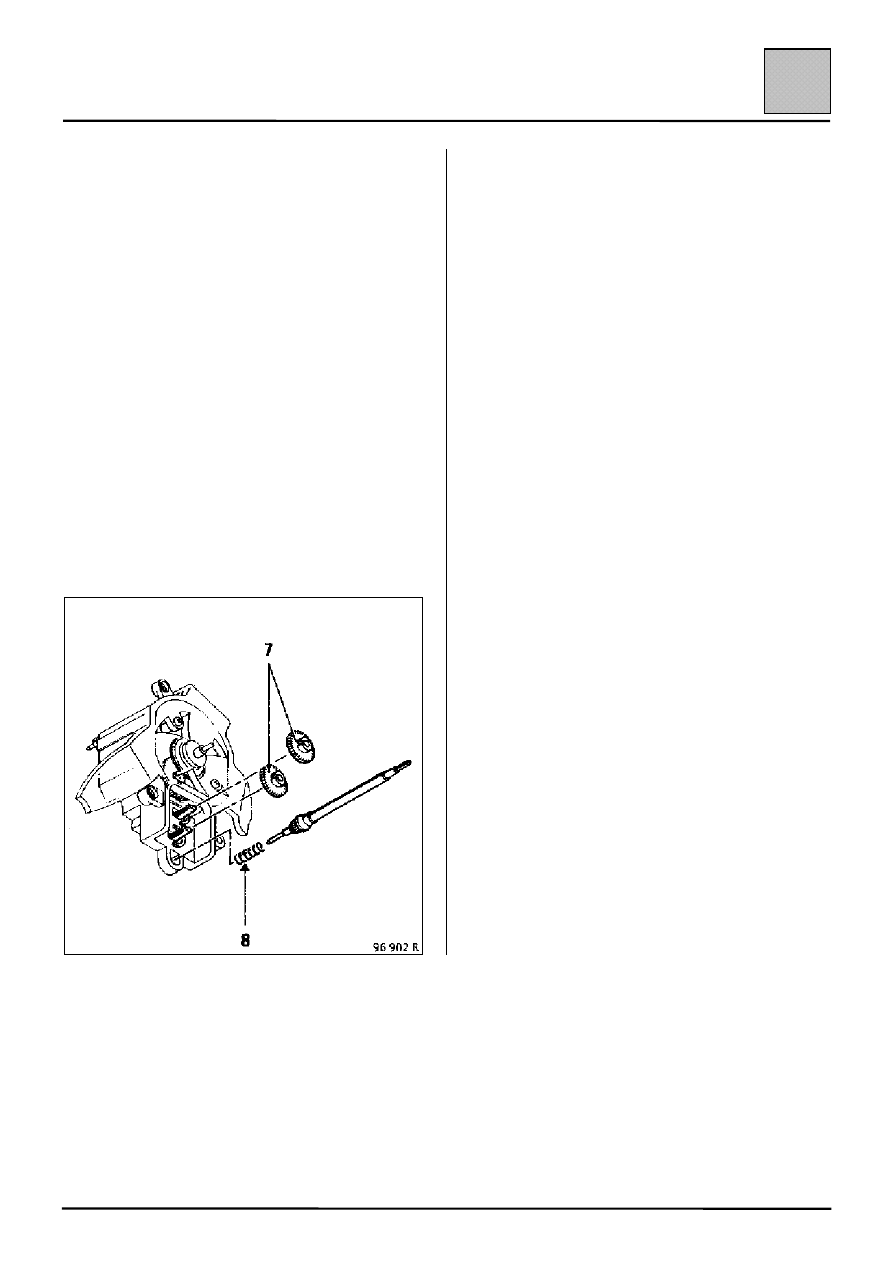

– Наденьте шестерни (7) на ось, учитывая

направление конусности.

– Установите ось кнопки установки часов,

предварительно установив пружину (8).

ВНИМАНИЕ:

При установке часов следует затягивать болты
крепления, не прикладывая усилий, так как
основание имеет небольшую толщину и может
легко сломаться.

Затем при помощи специального приспособления
установите обе стрелки часов.

УСТАНОВКА

Используя рамку приборного щитка (В), как
основание, выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой

располагаются указатели.

– Установите пластмассовый корпус (D).

– Установите печатную плату (С).

– Установите гибкую печатную плату часов и

закрепите ее.

– Установите заднюю крышку и затяните девять

крепежных винтов.

– Затяните оба винта крепления спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-17

83

Приборный щиток SAGEM

На передней части приборного щитка снимите
резиновые колпачки, защищающие кнопки
установки часов и сброса на нуль счетчика
пробега за поездку.

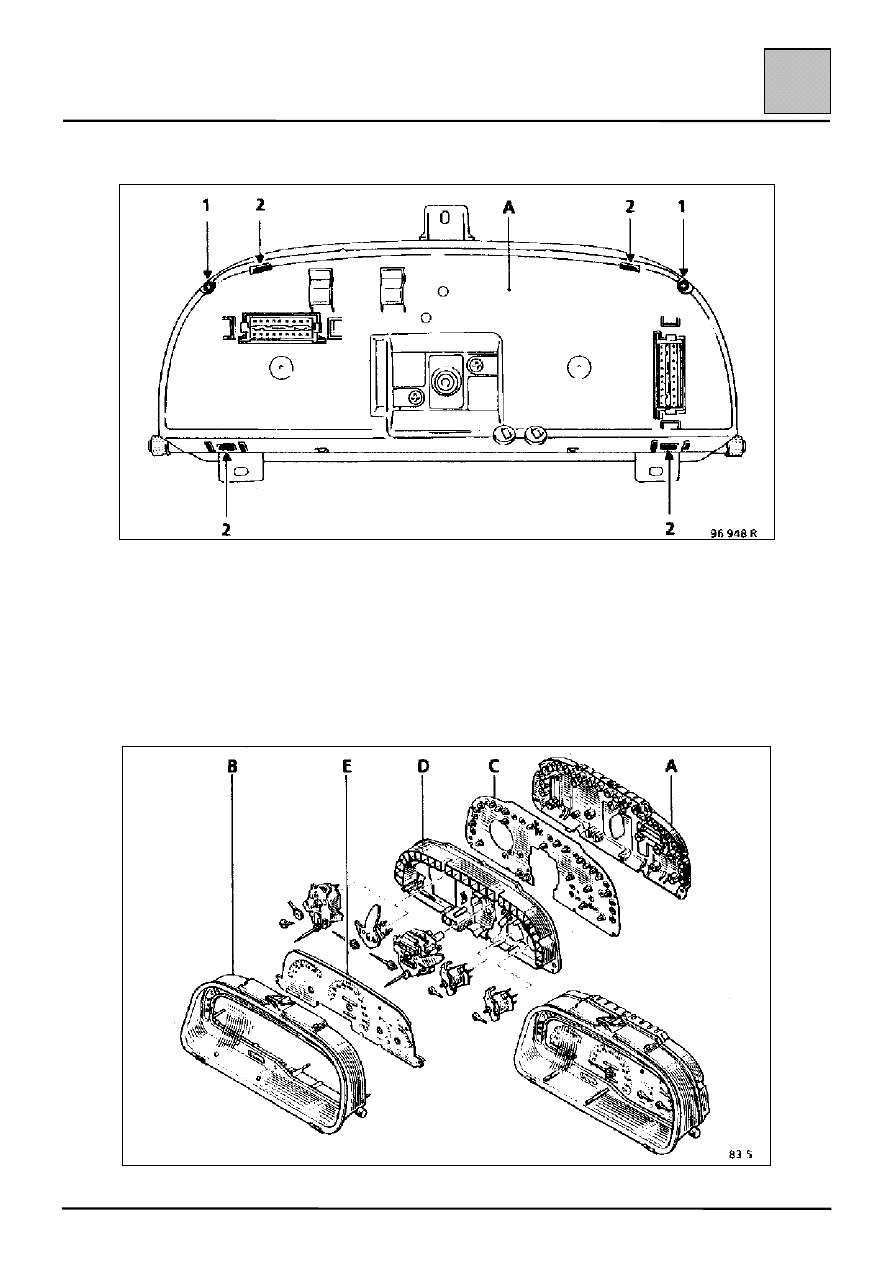

Отверните винты (1) в задней пластмассовой
крышке (А) и, вставляя отвертку в прорези (2),
отсоедините крышку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-18

83

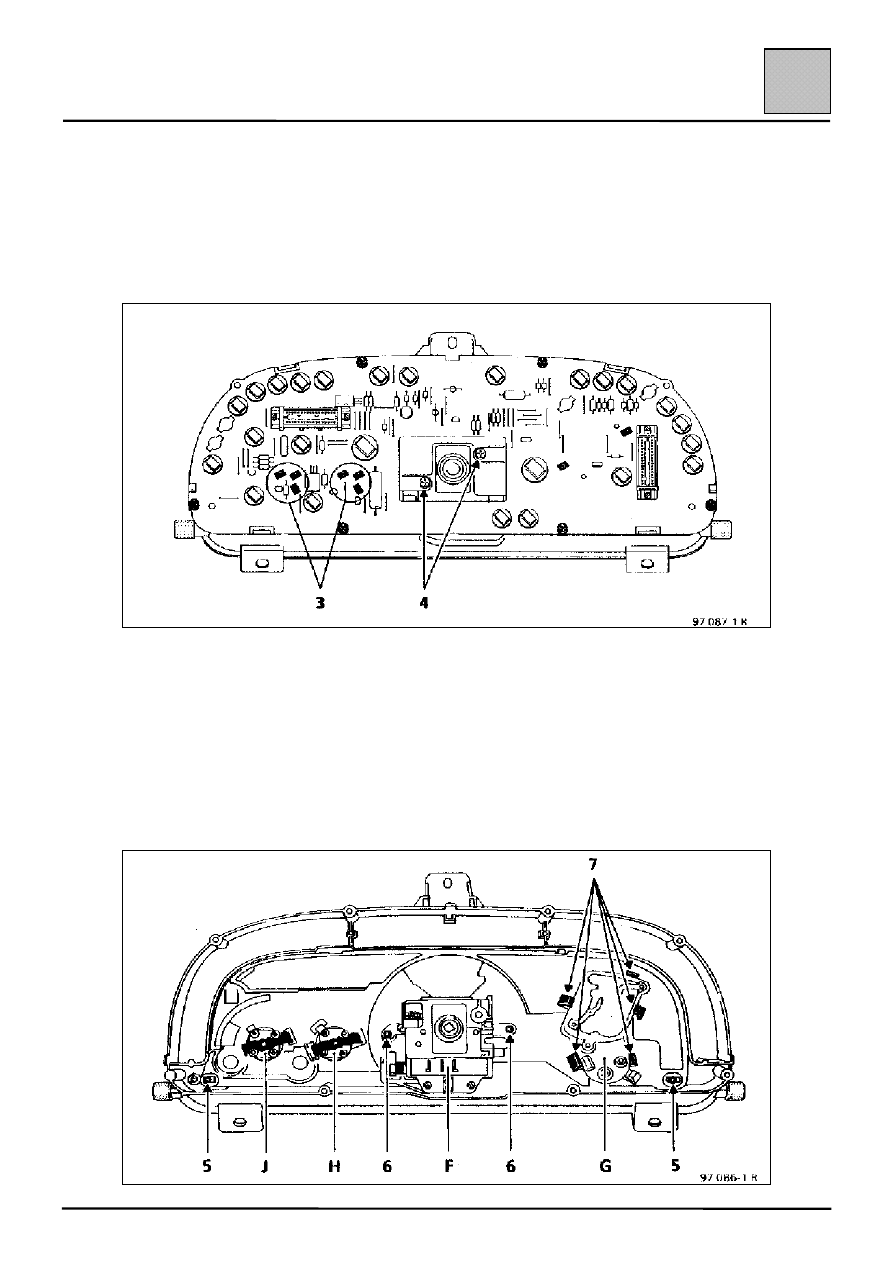

Отверните 6 винтов на печатной плате (С).
Осторожно удалив штыревые контакты (3)
каждого указателя из соответствующих
контактных зажимов, отсоедините узел в сборе,
состоящий из рамки приборного щитка (В),
передней панели, на которой располагаются
указатели (Е), и пластмассового корпуса (D).

Удалите 2 крепежных винта (4) из корпуса
спидометра и отделите пластмассовый корпус (D)
от рамки (В) и передней панели, на которой
расположены указатели (Е).

После этого отверните 2 крепежных винта (5) и
отделите переднюю панель (Е) от рамки (В), при
этом сначала надо приподнять нижнюю часть
панели.
