КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-31

83

ПРИНЦИП ДЕЙСТВИЯ

От предыдущих данный приборный щиток
отличается отсутствием двух окошек — счетчика
суммарного пробега и счетчика пробега за поезд-
ку, которые заменены жидкокристаллическим
дисплеем, встроенным в спидометр.

Обработка информации, получаемой с датчика
скорости, осуществляется электронной платой,
которая находится на дисплее.

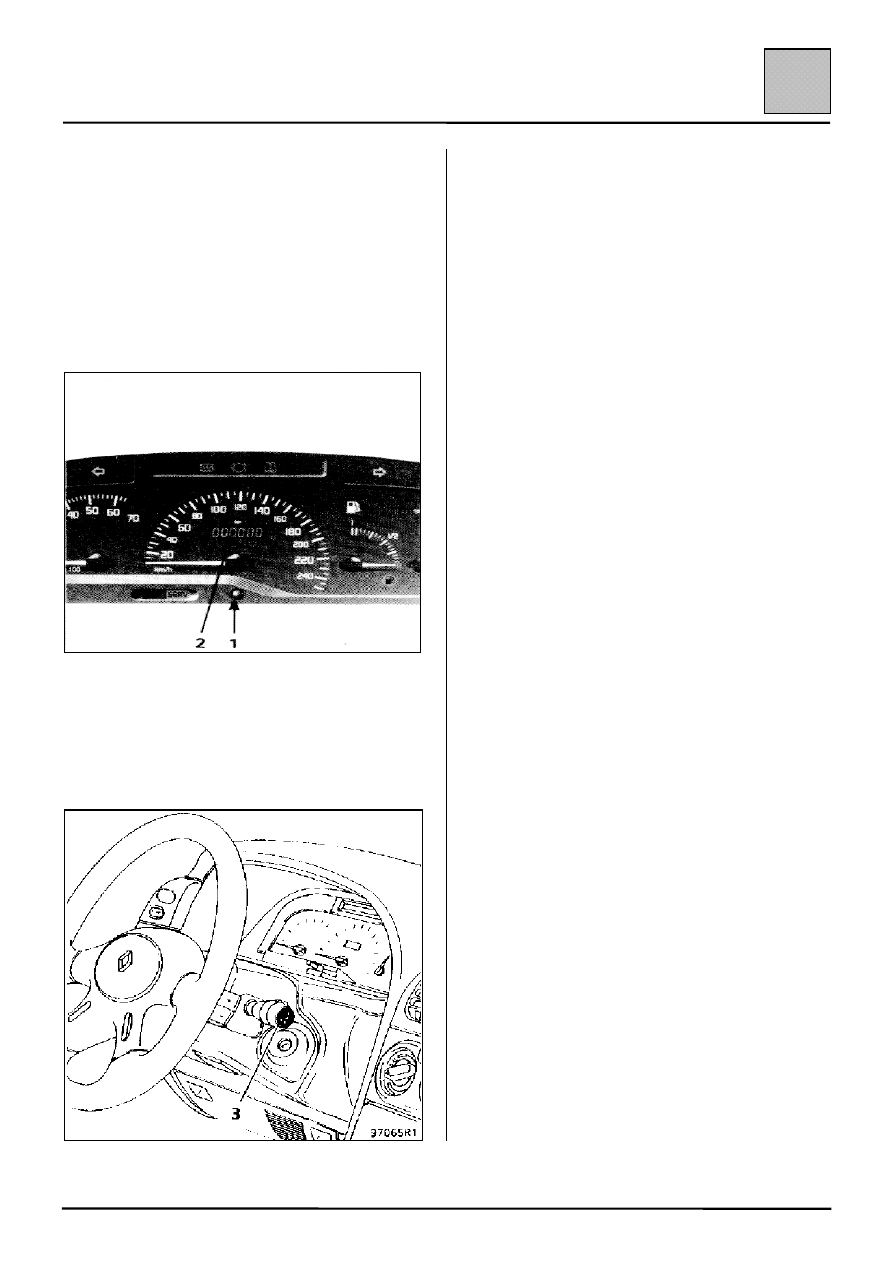

1

Кнопка сброса на нуль счетчика пробега за
поездку.

2

Цифровой одометр.

3

Кнопка выбора режима индикации (суммарный
пробег или пробег за поездку).

ПРИНЦИП ДЕЙСТВИЯ

Одометр

Одометр данного типа с запоминающим
устройством обеспечивает непрерывную
цифровую индикацию суммарного пробега или
пробега автомобиля за поездку.

Переключение из одного режима индикации в
другой осуществляется нажатием кнопки (3),
расположенной на конце подрулевого
переключателя стеклоочистителя.

При каждом включении зажигания или после
каждого отключения аккумуляторной батареи на
экране дисплея отображаются показания
последнего выбранного режима индикации.

Счетчик суммарного пробега

В этом режиме осуществляется регистрация и
индикация суммарного пробега автомобиля с
момента ввода его в эксплуатацию; при условии,
что за это время приборный щиток не заменялся
новым.

Указанная информация хранится в памяти и не
удаляется при отключении аккумуляторной
батареи.

Счетчик пробега за поездку

В этом режиме осуществляется регистрация и
индикация пробега автомобиля с момента
последнего сброса показаний счетчика.

Сброс показаний счетчика осуществляется
нажатием на кнопку (1), расположенную на
приборном щитке.

При заполнении всех разрядов счетчика
(699999 км) сброс показаний осуществляется
автоматически.

ПРИМЕЧАНИЕ:

Неисправность датчика скорости может быть
определена по:

– появлению неправильных показаний:

• Счетчика суммарного пробега

• Счетчика пробега за поездку

– отсутствию показаний спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-32

83

СНЯТИЕ

ВНИМАНИЕ:

• Приборный щиток или указатель следует располагать при хранении только в том

положении, в котором они находятся в автомобиле.

• Защитите стекло рамки приборного щитка, если оно будет использоваться повторно.

• При замене стрелочных указателей следите за тем, чтобы не повредить шкалу

прибора.

• При снятой задней крышке следите за тем, чтобы не повредить электронные

компоненты.

На передней части приборного щитка снимите резиновый колпачок, защищающий кнопку
сброса на нуль пробега за поездку.

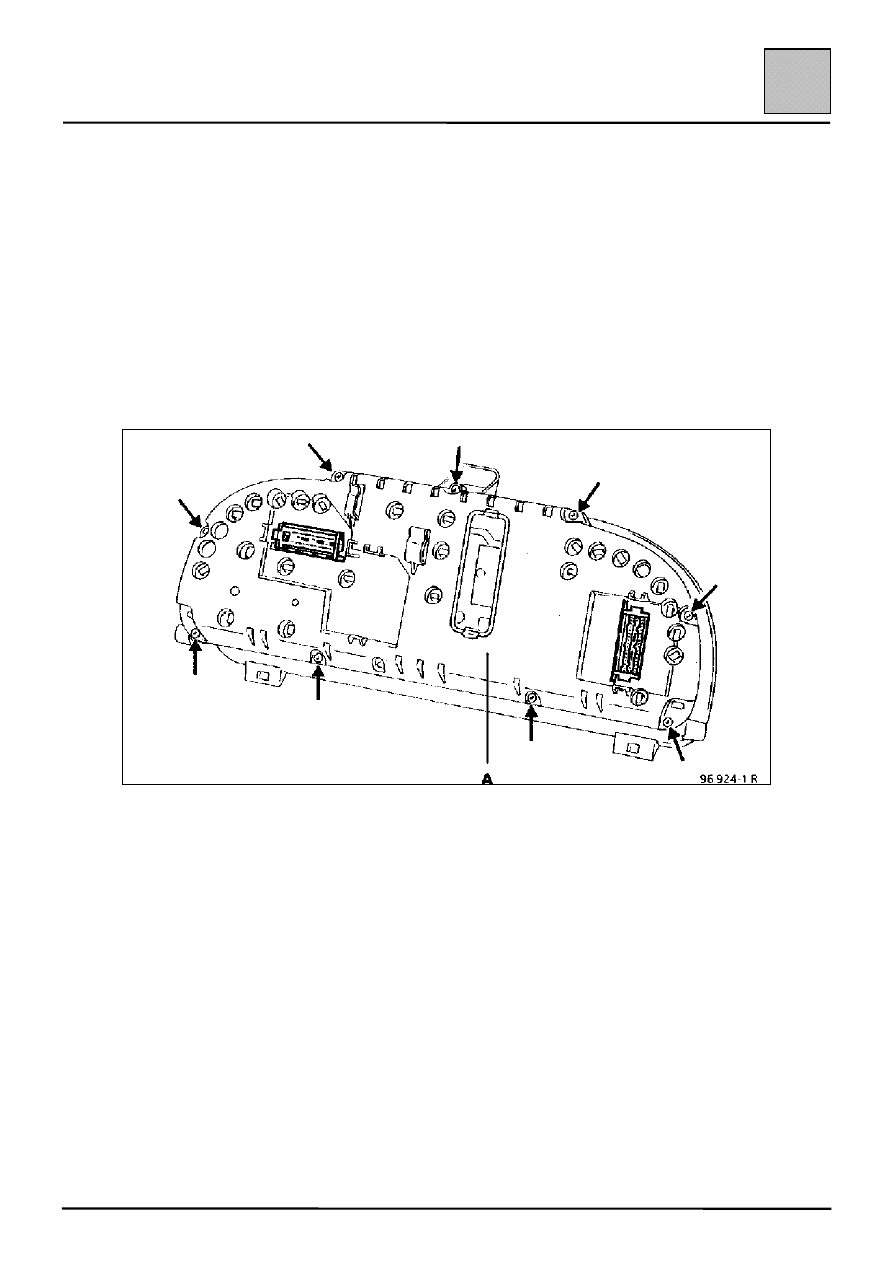

Удалите девять винтов в задней пластмассовой крышке (А) и снимите крышку (следите за
тем, чтобы не повредить электронные компоненты).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-33

83

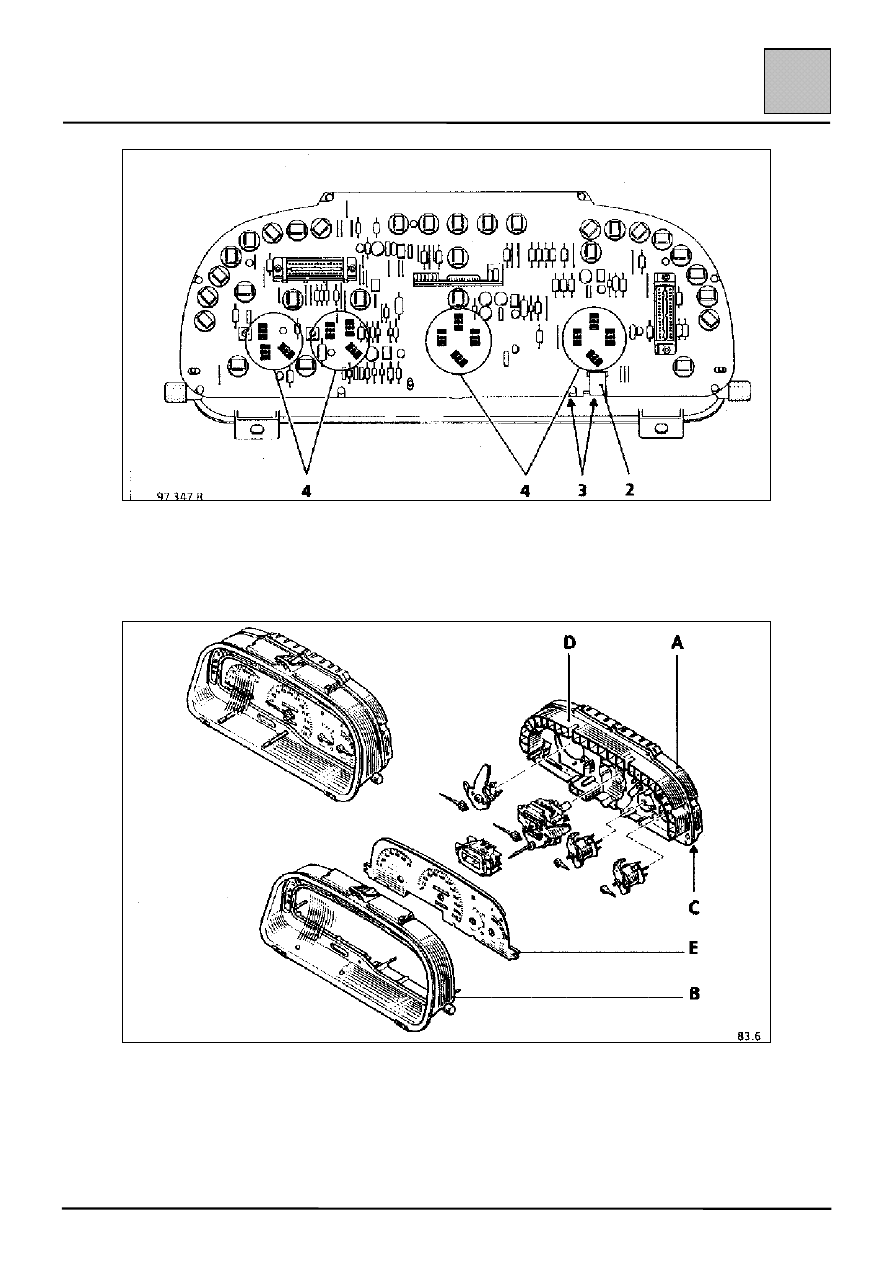

Отсоедините контур (2) печатной платы.

Снимите обе лампочки (3), цоколи которых выступают за нижнюю кромку рамки (В).

Снимите с рамки (В) печатную плату (С), пластмассовый корпус (D), переднюю панель с
указателями (Е).

ПРИМЕЧАНИЕ: На пластмассовом корпусе (D) находятся три пластмассовых скобы, но
указанные скобы не закреплены и при снятии корпуса могут выпасть.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-34

83

Осторожно удалив штепсельные контакты (4) из контактных зажимов указателей,
отделите печатную плату от сборочного узла.

ВНИМАНИЕ:

При снятии печатной платы может потребоваться некоторое усилие, однако ни в коем
случае не следует вставлять какие-либо инструменты между печатной платой и корпусом,
чтобы использовать их в качестве рычага, облегчающего разборку. Подобным способом
можно повредить печатную плату.

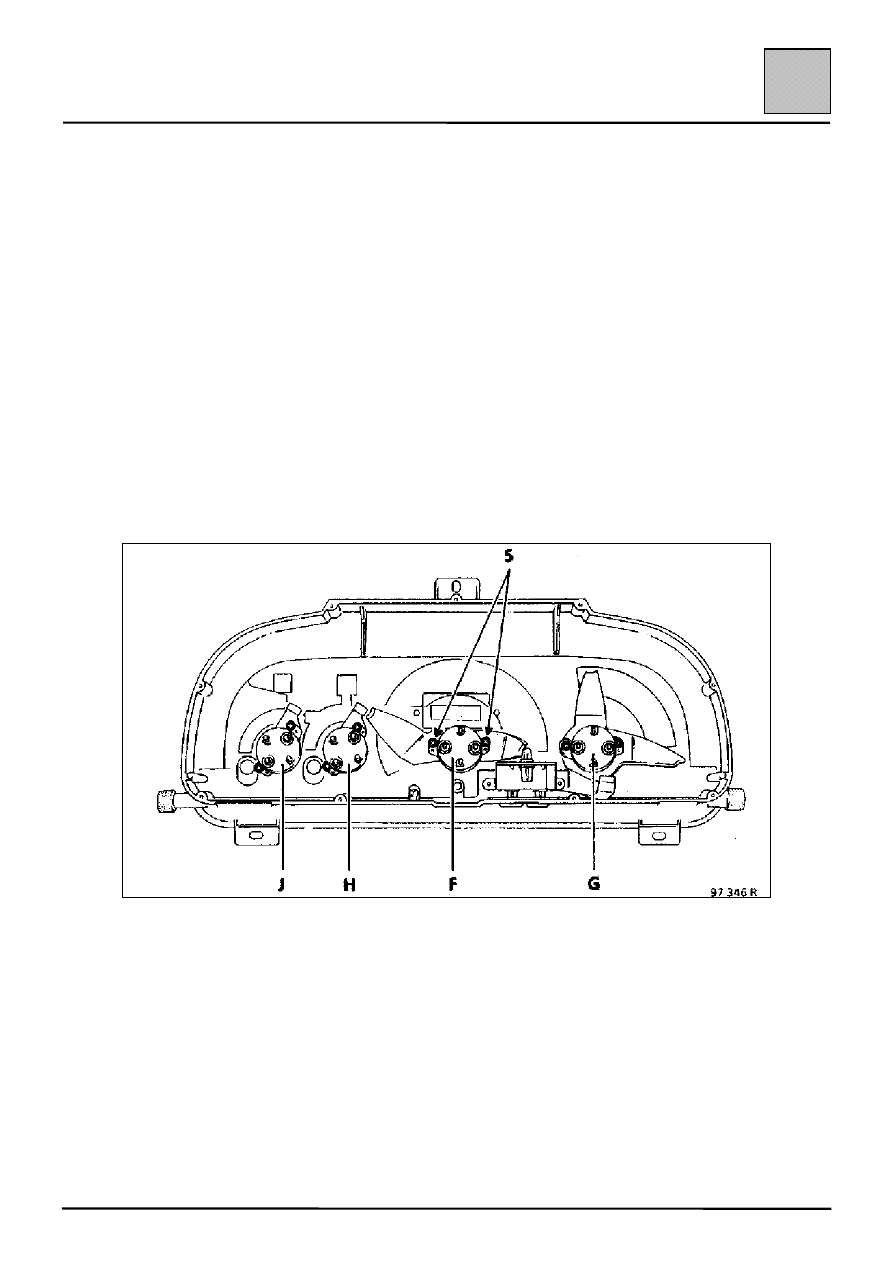

После этого отделите переднюю панель (Е), на которой располагаются указатели, от
пластмассового корпуса (D). За передней панелью располагаются следующие
устройства:

– Спидометр (F),

– Тахометр (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости/уровня масла (J).

Отжав фиксаторы, отсоедините цифровой одометр от пластмассового корпуса (D).
