КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-35

83

Спидометр (F)

Перед тем, как удалить два крепежных винта (5) спидометра, следует снять стрелку шкалы.

ВНИМАНИЕ: При установке спидометра следует затягивать крепежные винты крепления, не прилагая
усилий, так как основание имеет небольшую толщину и может легко сломаться.

Тахометр (G)

При снятии и установке тахометра следует руководствоваться правилами, относящимися к спидометру.

Указатель уровня топлива (Н)

При снятии и установке указателя уровня топлива следует руководствоваться правилами, относящимися к
спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости/уровня масла (J)

При снятии и установке указателя температуры охлаждающей жидкости

/уровня масла следует

руководствоваться правилами, относящимися к спидометру.

УСТАНОВКА

При установке приборного щитка используйте рамку (В) как основание и выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой располагаются указатели.

– Установите три пластмассовые скобы, которые выпали при снятии корпуса.

– Установите пластмассовый корпус (D), предварительно убедившись, что механизм сброса на нуль

находится в правильном положении (нажимает на сферический контакт печатной платы).

– Установите печатную плату и подключите к ней контур.

– Установите заднюю крышку с 9 крепежными винтами.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-36

83

ОБОРУДОВАНИЕ КЛАССА Е2 (двигатель Z7X)

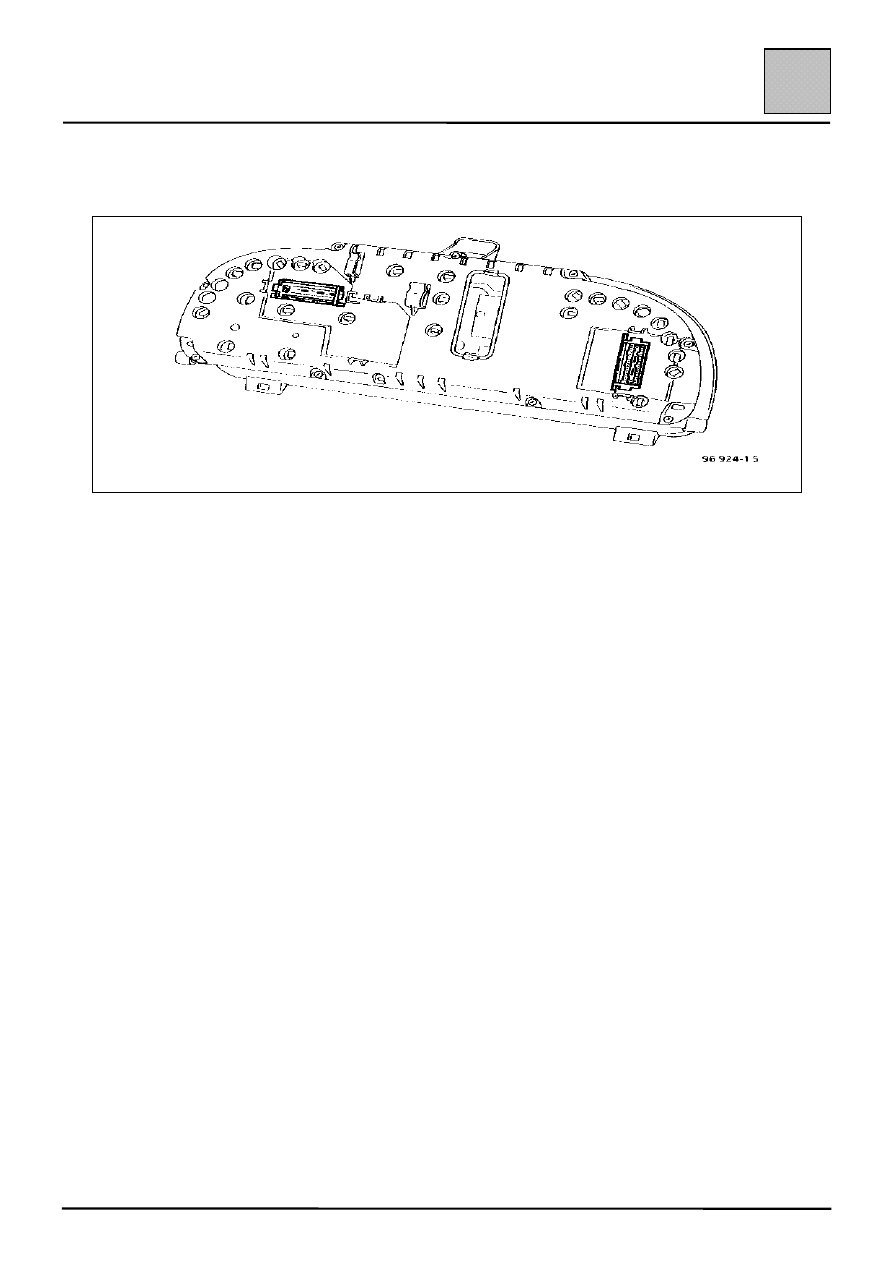

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

Разъем А (синий)

1

Контрольная лампа неисправности

адаптивного гидроусилителя рулевого

управления.

2

Контрольная лампа системы впрыска.

3

Контрольная лампа неисправности

автоматической коробки передач.

4

Не используется.

5

Контрольная лампа указателей левого

поворота.

6

Контрольная лампа зарядки аккумуляторной

батареи.

7

Контрольная лампа давления масла.

8

Контрольная лампа неисправности

каталитического нейтрализатора*.

9

Контрольная лампа дальнего света фар.

10

Масса.

11

Контрольная лампа ближнего света фар.

12

Контрольная лампа противотуманных фар.

13

Контрольная лампа заднего противотуманного

фонаря.

14

Сигнал датчика скорости.

15

Не используется.

16

Не используется.

17

Не используется.

18

Не используется.

19

Не используется.

20

Не используется.

21

Не используется.

22

Не используется.

23

Не используется.

24

Не используется.

25

Выбор режима индикации одометра

(суммарный/за поездку).

26

Не используется.

27

Не используется.

28

Тахометр.

29

Не используется.

30

Не используется.

*

В зависимости от страны, в которой

эксплуатируется автомобиль.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-37

83

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

(продолжение)

Разъем В (красный)

1

Контрольная лампа АБС.

2

Контрольная лампа стояночного тормоза.

3

Сигнал датчика минимального уровня

тормозной жидкости

4

Не используется.

5

Не используется.

6

«+» подсветки одометра.

7

Масса указателя уровня топлива.

8

«+» подсветки одометра («+» ламп).

9

Контрольная лампа указателя правого

поворота.

10

Электронная «масса».

11

Не используется.

12

Контрольная лампа износа накладок

тормозных колодок.

13

Контрольная лампа низкого уровня жидкости

в бачке стеклоомывателя.

14

Контрольная лампа неисправности

амортизаторов с переменной жесткостью.

15

Сигнал датчика уровня топлива.

16

Контрольная лампа предпускового

подогрева.

17

Контрольная лампа ремней безопасности.

18

Контрольная лампа температуры

охлаждающей жидкости.

19

Контрольная лампа подогрева сидений.

20

«+» после замка зажигания.

21

«+» подсветки приборного щитка.

22

Контрольная лампа подушки безопасности.

23

Контрольная лампа аварийного остатка

топлива.

24

Не используется.

25

Не используется.

26

Не используется.

27

Не используется.

28

Сигнал датчика температуры охлаждающей

жидкости.

29

«+» датчика уровня масла.

30

Масса указателей уровня масла и

температуры охлаждающей жидкости.

СИГНАЛ СКОРОСТИ ДВИЖЕНИЯ

На гибком валу привода спидометра установлен

датчик скорости движения.

Сигнал, соответствующий скорости движения,

поступает на приборный щиток (спидометр и

одометр), а также на некоторые электронные

блоки (компьютер системы впрыска, адаптивный

гидроусилитель рулевого управления и т. д.).

Подключение через 3-контактный разъем

серого цвета

Контакт

Назначение

A

+12 В после замка зажигания

B

Сигнал скорости движения

автомобиля

C

Масса

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-38

83

ОБОРУДОВАНИЕ КЛАССА Е3

ОПИСАНИЕ

– Электронный спидометр.

– Электронный счетчик суммарного пробега.

– Электронный тахометр.

– Указатель уровня масла/температуры охлаждающей жидкости.

– Бортовой компьютер со счетчиком пробега за две поездки.

– Указатель уровня топлива.

– Печатная плата.

– Контрольные лампы.

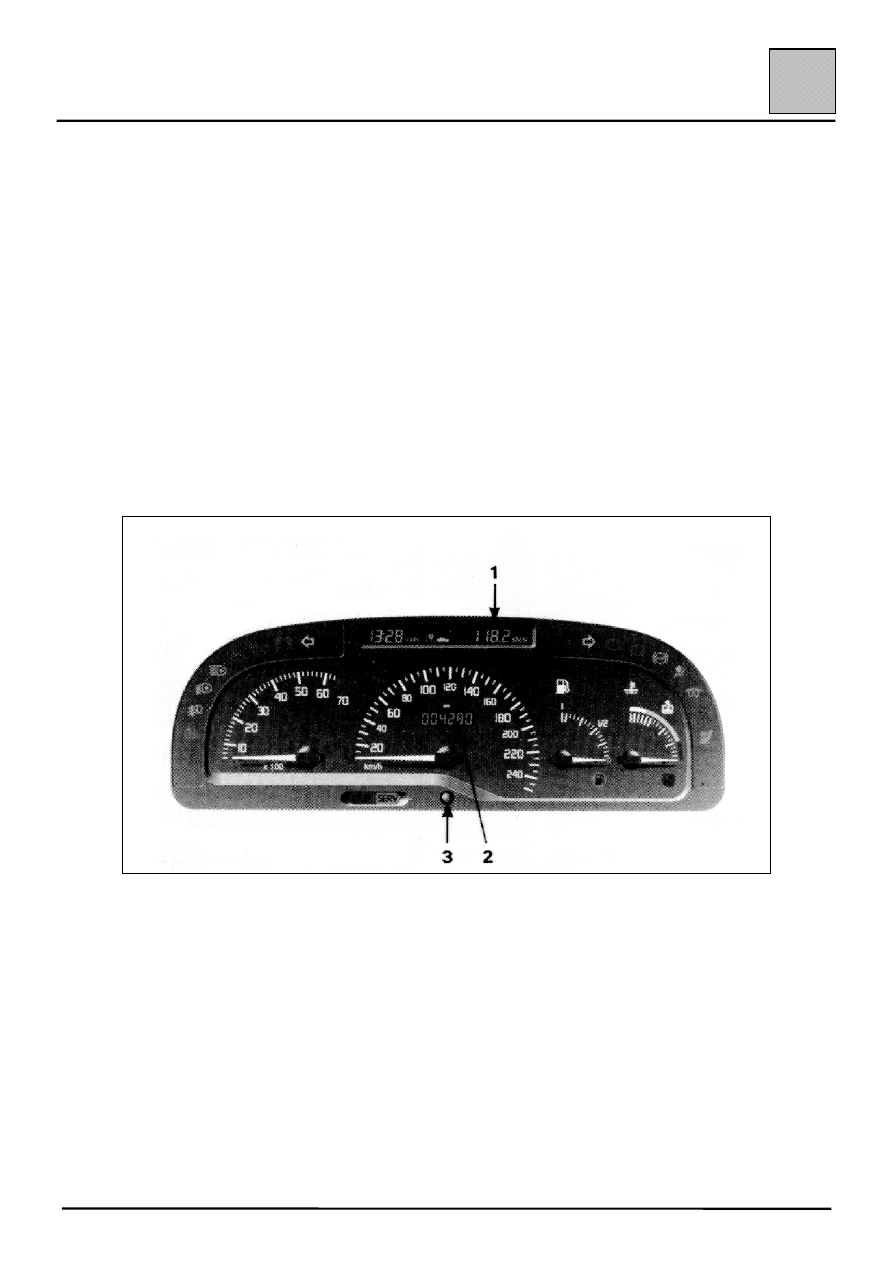

1

Бортовой компьютер.

2

Электронный счетчик суммарного пробега.

3

Кнопка сброса показаний. Обнуление памяти (бортовой компьютер).
