ПРИБОРНЫЙ ЩИТОК

Стандартный приборный щиток с бортовым компьютером

83-43

83

ВСЕ МОДЕЛИ

ПРИНЦИП ДЕЙСТВИЯ

От предыдущей модели (с цифровым одометром)
данный приборный щиток отличается отсутствием
центральной индикаторной панели, вместо
которой установлен жидкокристаллический
дисплей.

В данной модели бортовой компьютер, речевой
синтезатор и программируемый зуммер-
сигнализатор превышения заданной скорости
движения встроены в приборный щиток.

Все электронные устройства управляются
микропроцессором.

Микропроцессор получает сигналы через
защитную или адаптивную цепь и передает
информацию на четыре указателя (спидометр,
тахометр, указатель уровня топлива и указатель
температуры охлаждающей жидкости/уровня
масла), а также на два жидкокристаллических
дисплея (бортовой компьютер и одометр).

Кроме того, микропроцессор осуществляет
функции поиска неисправностей.

Особенности конструкции

• Стрелка указателя уровня топлива при

выключении зажигания сохраняет свое
положение.

• Уровень масла в двигателе замеряется при

открытии двери водителя, что повышает
точность измерения.

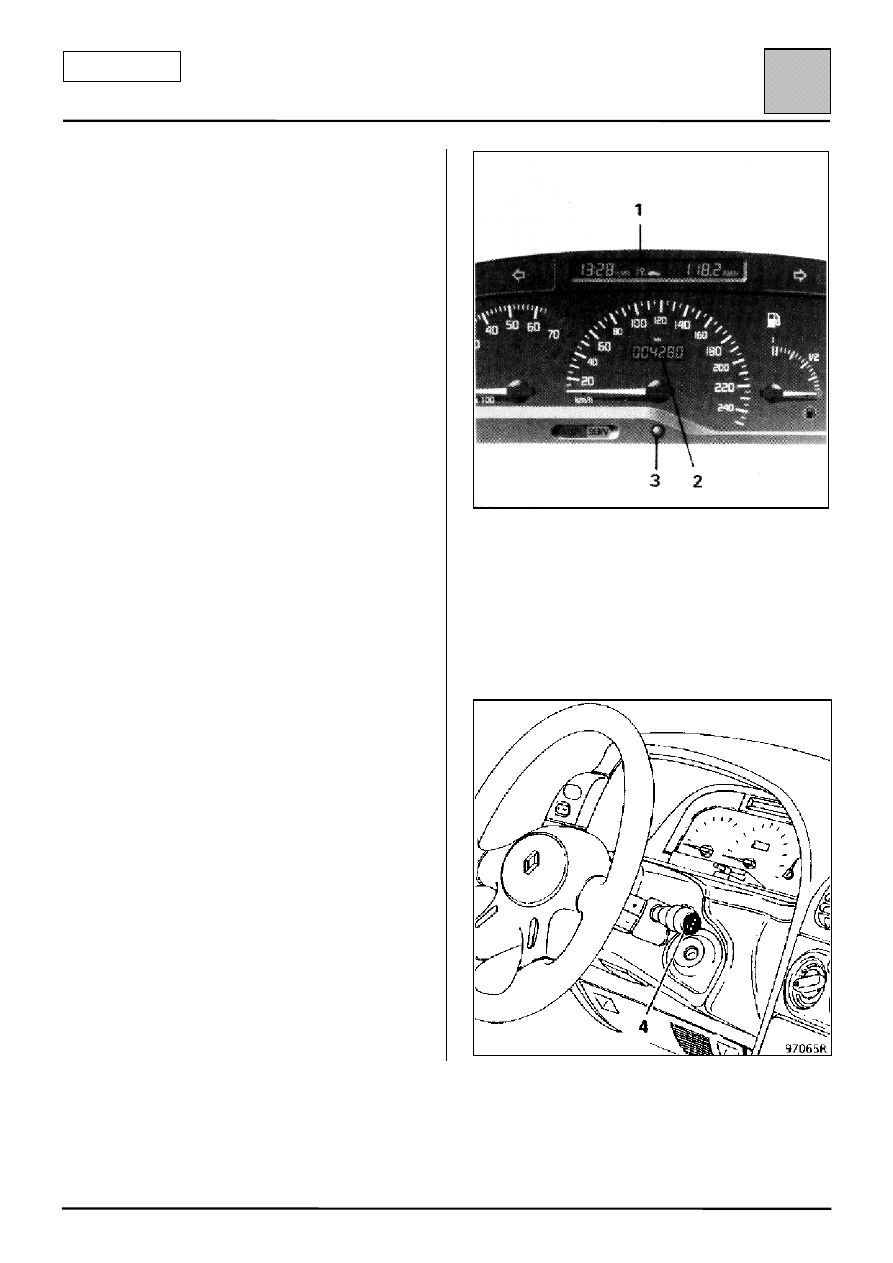

1

Бортовой компьютер.

2

Цифровой одометр (счетчик суммарного
пробега).

3

Кнопка сброса показаний/обнуление памяти
бортового компьютера.

4

Кнопка выбора режима/управления выводом
данных на дисплее бортового компьютера.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-44

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

(МОДЕЛИ С БЕНЗИНОВЫМИ ДВИГАТЕЛЯМИ)

ПРИНЦИП ДЕЙСТВИЯ

Одометр

Цифровой одометр данного типа с постоянной
памятью обеспечивает индикацию суммарного
пробега.

Счетчик суммарного пробега

В этом режиме осуществляется подсчет
суммарного пробега (в км) с момента ввода
автомобиля в эксплуатацию или с момента
замены приборного щитка.

Указанная информация сохраняется в памяти при
отключении аккумуляторной батареи.

После заполнения всех разрядов (299999 км),
показания счетчика автоматически сбрасываются
на нуль.

На экран дисплея всегда отображается
шестизначное число (например: 000 120 км).

ПРИМЕЧАНИЕ:
Выход из строя датчика скорости движения не
диагностируется, однако при этом:

– прекращается индикация скорости движения

автомобиля,

– значения следующих параметров будут

отображаться неправильно:
• пробег до следующей заправки топливом,

• средняя скорость движения

• средний расход топлива,

• текущий расход топлива,

• пройденное расстояние,

• пробег до следующей замены масла,

– показания суммарного пробега на счетчике

будут неправильными.

Бортовой компьютер

Бортовой компьютер выполняет следующие
функции:

– рассчитывает и отображает на дисплее пробег

до следующей замены масла,

– выполняет обработку маршрутных данных для

двух различных маршрутов,

– выполняет диагностику,

– выполняет функции дисплея при вводе кода

электронной противоугонной блокировки
запуска двигателя (См. раздел 82).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-45

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПРОБЕГ ДО ЗАМЕНЫ МАСЛА

При включении зажигания на дисплее в течение
10 секунд отображается пробег до замены масла,
т. е. на дисплее указывается количество
километров, через которое следует заменить
масло в двигателе; указанный параметр
определяется из пробега автомобиля и темпера-
туры масла двигателя (данные берутся из
постоянной памяти бортового компьютера).

Максимальный пробег, который может быть
выведен на дисплее составляет: 10000 км.

Дополнительная индикация

• Если величина пробега до замены масла

становится меньше 2000 км, на дисплее
появляется символ ключа

, который мигает

в течение 10 секунд вместе с величиной
пробега до замены масла.

• При вводе кода электронной противоугонной

блокировки запуска двигателя сообщение о
пробеге до замены масла появляется на
короткий промежуток времени перед вводом
кода и отображается непрерывно в течение
10 секунд после подтверждения кода.

• Когда значение пробега до замены масла

достигает 0 км, указанное значение остается
на дисплее до нажатия на кнопку сброса
показаний.

Однако, регистрация пробега при этом
продолжается.

ПРИМЕЧАНИЕ: Порядок отображения пробега с
момента требуемой замены масла описан в
разделе, посвященном поиску неисправностей.

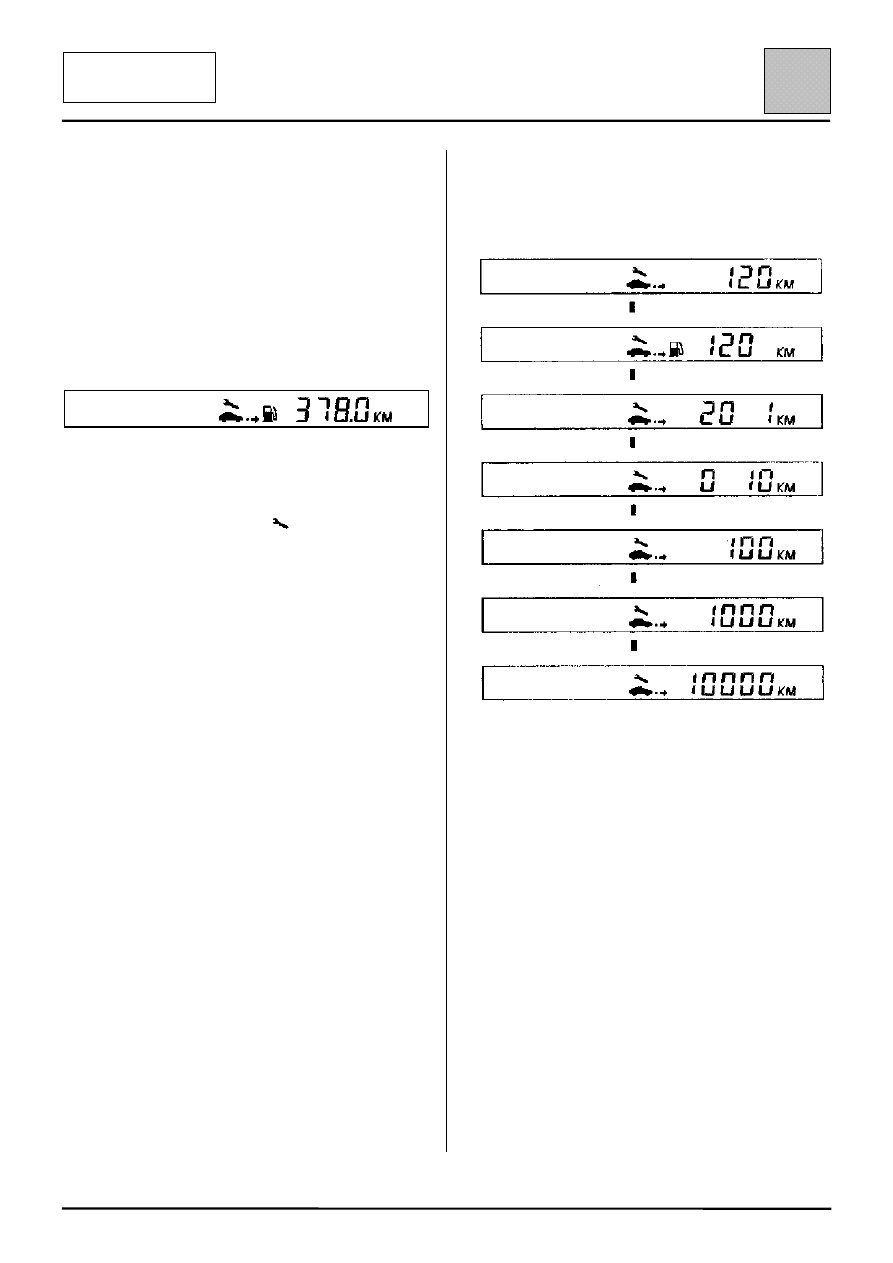

Сброс значения пробега до замены масла

Показания счетчика пробега до замены масла
могут быть сброшены (на 10000 км) после замены
масла или в любое время.

Порядок сброса показаний:

В течение 10 секунд после включения зажигания
нажмите кнопку (3) сброса показаний/обнуления
памяти и удерживайте ее в нажатом состоянии до
тех пор, пока индикация пробега на дисплее не
начнет мигать.

При нажатой кнопке (3) показание счетчика
начинает смещаться влево, а справа будут
появляться цифры номинального значения, пока
на дисплее не будет полностью выведено новое
значение.

• Как только на дисплее будет выведено

значение 10000 км и оно станет светиться
непрерывно, можно считать, что сброс
пробега до замены масла закончен.

После этого отпустите кнопку (3).

ПРИМЕЧАНИЕ:
Операция сброса может быть прервана в любой
момент отпусканием кнопки (3).

На экран дисплея при этом будет выведено
значение, которое было на дисплее до начала
сброса показаний.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

с бортовым компьютером

83-46

83

КРОМЕ МОДЕЛЕЙ,

ПОСТАВЛЯЕМЫХ В

ВЕЛИКОБРИТАНИЮ

ПРОГРАММНЫЕ ЦИКЛЫ БОРТОВОГО

КОМПЬЮТЕРА

Через 10 секунд, в течение которых на дисплее

отображается индикация пробега до замены

масла, в одном из двух программных циклов

бортового компьютера появляется следующее

сообщение:

– Для основного маршрута введите «1».

или

– Для промежуточного маршрута введите «2».

Промежуточный маршрут входит в основной

маршрут.

Информация для маршрута «2» передается после

информации для маршрута «1».

Через 10 секунд после включения зажигания на

дисплее отображается индикация, которая

высвечивалась до выключения зажигания.

Программный цикл состоит из четырех экранов,

причем оба цикла содержат однотипную

информацию.

Переключение экранов осуществляется нажатием

кнопки (4), расположенной на подрулевом

переключателе стеклоочистителя:

– При длительном нажатии кнопки (более

1 секунды) осуществляется переход от одного

маршрута к другому (при этом сохраняется тот

же тип экрана).

– При кратковременном нажатии кнопки

происходит считывание информации по

выбранному маршруту.

ПРИМЕЧАНИЕ: Кратковременное нажатие

кнопки при индикации пробега до замены

масла обеспечивает отображение на дисплее

информации, которая высвечивалась до

выключения зажигания.

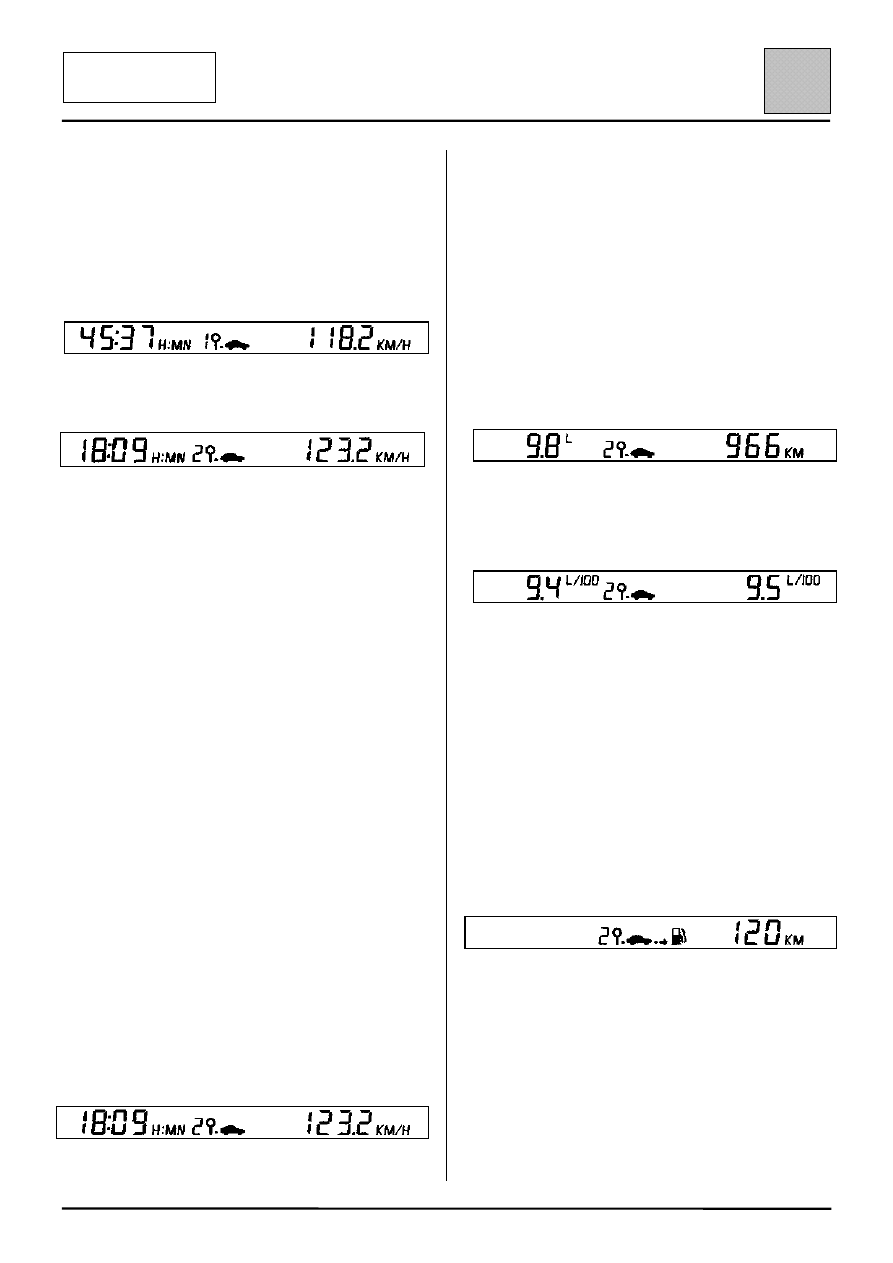

Указанная информация последовательно

отображается на жидкокристаллическом дисплее

в следующем виде:

– Время и средняя скорость движения (в

км/час) с момента последнего сброса

показаний.

Средняя скорость движения отображается на

дисплее после того, как автомобиль пройдет

первые 400 метров.

Средняя скорость движения определяется

путем деления пройденного расстояния на

время, прошедшее с момента последнего

сброса показаний.

Время определяется бортовым компьютером.

Максимальная регистрируемая величина:
99 часов 59 минут.

– Расход топлива (в литрах) и пройденное

расстояние (в км) с момента последнего

сброса показаний.

Максимальный расход:

1999 литров

Максимальное расстояние:

9999 км

– Средний и текущий расход (в литрах/100 км)

с момента последнего сброса показаний.

Указанные параметры начинают отображаться

на дисплее после того, как автомобиль

пройдет первые 400 метров.

• Средний расход топлива определяется, исходя

из пройденного расстояния и количества

топлива, израсходованного с момента

последнего сброса показаний.

• Величина текущего расхода топлива

отображается на дисплее, начиная со скорости
25 км/час.

Максимальная величина расхода топлива,

которая может быть выведена на дисплее

составляет 35 л/100 км.

– Предполагаемый пробег до следующей

заправки топливом (в км)

Этот параметр отображается на дисплее после

того, как автомобиль пройдет первые 400 метров.

Эта величина представляет собой расстояние,

которое может быть пройдено автомобилем,

учитывая пройденное расстояние, остаток

топлива в баке и объем израсходованного

топлива.

Таким образом, пробег для основного маршрута

может отличаться от пробега для промежуточного

маршрута.

Максимальный пробег: 9999 километров.
